名称：探地雷达。

型号：BD- MIMO远程变形监测雷达。

产地：中国。

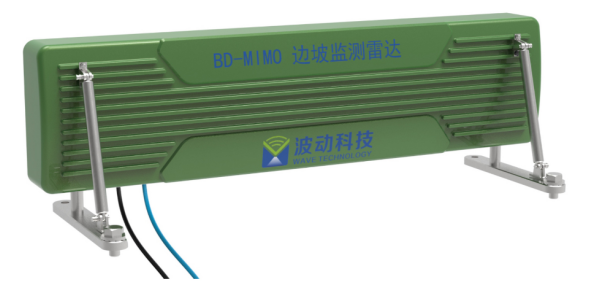

产品图片：

系统简介：

BD-MIMO边坡监测雷达是一款基于宽带MIMO阵列的高精度、便携式微波干涉测量微变形监测产品，采用非接触方式对目标体进行高精度的不间断循环测量，并精确测量被监测目标的位移变化及位移速度，可精准追踪缓慢、微小的位移，从而实现对被监视目标的全天时、全天候、非接触、高精度、时空连续的远程监测，是行业一款新型高精度测量仪器。

通过远程扫描监测区域表面，获取整个区域范围内的高精度位移量，实现对全区域的连续监测。并通过对扫描结果与预警阈值的对比分析，自动提前预警，以达到提前发现、提前预警、保障安全，降低损失的目的。该产品具有全天时全天候、大范围、高精度等功特点，适用于露天矿山、水利水电大坝、地质滑坡灾害等场景的边坡形变监测。

产品特点：
● 快速部署：仪器部署小于5分钟

● 方便快捷：单人安装操作

● 测量精度：0.1mm

● 适应性强；全天时全天候

● 使用成本：循环使用

● 安全风险：无需接近被测区

符合规范：
● 《CH/T 3020-2018实景三维地理信息数据激光雷达测量技术规程》

● 《GJB 6692-2009机载合成孔径雷达通用规范》

性能参数：

结构形式

MIMO

架设方式

支持固定、车载等架设方式

工作频段

5.2-6GHz或24-26GHz

监测信息

位移/速度/加速度

测量距离

 距离 50-5000可选配

测量精度

形变精度 ≤0.1mm

分辨率

 0.15m x 7.5mrad（A）

监测范围

水平 100°，垂直 40°

监测面积

视监测距离而定

尺寸

长x宽x高 160cm x 20cm x40cm

重量

小于10kG

供电要求

支持市电、发电机、太阳能等供电模式

监测频率

数据刷新率2-300s 可调

功耗

30W

工作温度

 -40℃~60℃

防护等级

IP67

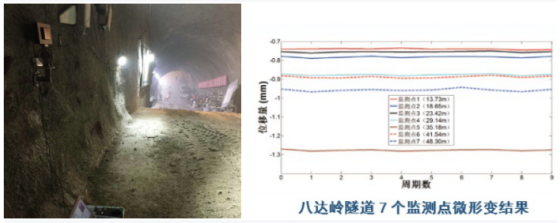

应用案例：
