名称：探地雷达。

型号：BD-RCS混凝土结构雷达。

产地：中国。

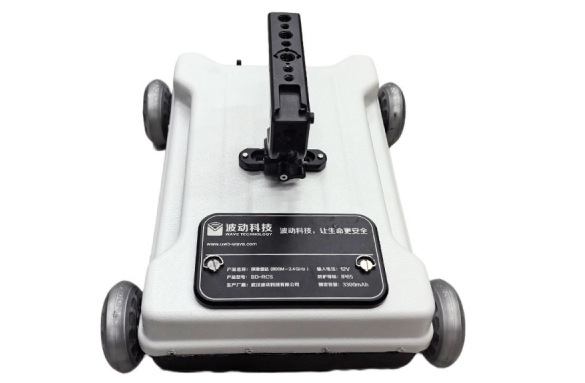

产品图片：

产品用途：

混凝土结构雷达可以在混凝土表面探测混凝土内部钢筋、金属管线、非金属管线、电缆等位置，并可提供混凝土结构缺陷/异常、保护层厚度等信息，******探测深度0.5m。雷达的探测结果可以在显示屏上实时显示，也可以通过WiFi无线方式将数据传输到计算机上进行三维立体成像，进一步评估混凝土的内部结构状况。
可应用于建筑工程质量检测、房屋装修/改造等工程领域。

产品特点：

● 单手操作，体积小，重量轻
● 采用一体化设计，主机、天线和显示屏合为一体
● 天线中心频率800+1600MHz，探测精度高
● 实时显示二维扫描图像
● 通过软件处理可以显示混凝土结构的三维立体图像
● 雷达与计算机之间可以用无线方式传输数据

三维软件功能及特点：
● 数据编辑、测区合并
● 多种一维、二维、三维滤波及反滤波算法
● 多种编移成像算法
● 地形校正
● 多种增益算法
● 数据批处理
● 时间零点自动搜索、手动设置
● 速度谱分析及常规速度分析
● 频谱分析
● 属性分析
● 三维数据的切片、等值面及体显示
● 对钢筋位置及深度的半自动成图

性能参数：

型号

BD-RCS

探测深度

0～1.5m

中心频率

800MHz+1.6GHz（频率可选、可定制）

采样频率

0.2-100GHz可调

采样点数

32～32767样点/扫描，可选

水平定位精度

1mm

扫描速率

200线/秒

A/D转换

24bit

信噪比

优于160dB

小采样间隔

≤5ps

供电方式

锂电池

测量方式

逐点测量、距离触发测量、连续测量

连续工作时间

≥8小时

尺寸

330mm×170mm×110mm

重    量

≤1.5kg

工作温度

-30℃～+70℃

防护等级

IP66

应用场景

钢筋混凝土检测、路面分层检测、物体结构检测

核心优势

步进频技术（可根据不同应用场景选择不同的中心频率）

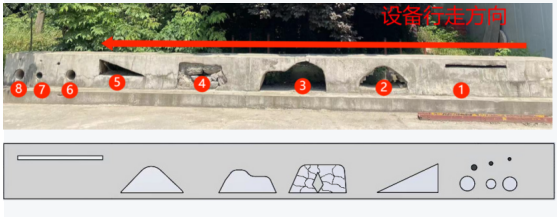

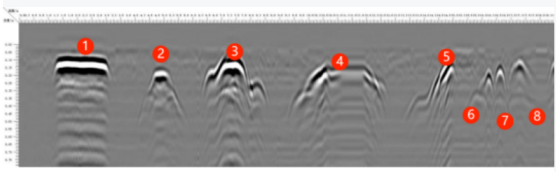

应用案例：
