名称：探地雷达。

型号：BD-BRD钻孔雷达。

产地：中国。

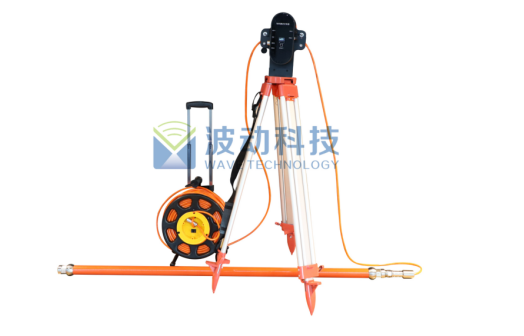

产品图片：

产品用途：

适用于地质勘探、工程勘察、水利工程、电力工程等行业，可应用于竖直孔、斜孔、水平孔、定向孔等不同孔径的钻孔中进行实时探测。

产品功能：

 其基于雷达的电磁波反射原理，通过发射天线激发电磁波，接收天线接收反射波，达到以钻孔为圆心对钻孔周边一定范围（5-10米）内的地层电磁特性差异进行数据成像。可查明地下不良地质体如岩溶、塌陷、破碎带、裂隙、富水区等信息以及工程区域内桩基连续性，可做到判断破碎带发育走势、含水层面积、地层分界面厘定、富水区面积计算等。实现了与声波雷达、钻孔电视成像等的互补，为孔内测试提供了新的手段。

技术亮点：
 本采集系统可满足客户多样化中心频率的定制需求，天线采用双通道一发一收，定向采集探测区域信息，适合精细化作业要求。

产品特点：
● 本产品采用业内领先的主机设计，体积小、重量轻、功耗低；
● 主机和电脑无线连接，操作便捷；
● 实现实时数据采集和显示；
● 软件界面简洁，操作简便，上手快；
● 多频段天线可选，应用范围广；
● 分析软件操作简单，结果判读准确；

符合规范：
● 《水电水利工程物探规程 DL/T 5010-2005》
● 《水利水电工程物探规程 SL326-2005》
● 《电力工程物探技术规程 DL/T 5159-2012》
● 《公路工程物探规程 JTG/T C22-2009》
● 《水下工程物探规程 DB34/T 2209-2014》
● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
● 《城市工程地球物理探测标准 CJJ/T 7-2017》

性能参数：

主机

BD-BRD钻孔雷达

天线频率

100MHz，200MHz，400MHz（频率可定制）

采样频率

0.2-100GHz可调

时窗范围

1ns～20000ns，连续可调

采样点数

32～32767样点/扫描，可选

扫描速率

200线/秒

A/D转换

18bit

连续工作时间

≥8小时

整机功耗

＜18 W

信噪比

优于120dB

采集时速

> 60 km/h @ 5 cm 水平采样间距（道间距）

小采样间隔

≤5ps

测量方式

逐点测量、距离触发测量、连续测量

显示方式

伪彩图、堆积波形或灰度图

工作温度

-40℃～+70℃

工作电压

10-15V DC

防护等级

IP66

有线通讯

以太网，100Mbps

重    量

≤7kg

测量范围

0-15m

尺寸

ϕ4cm x 230cm

A/D 转换

18bit

抗冲击

500g/0.5ms/半波

抗震

10g/10~100Hz

应用案例：

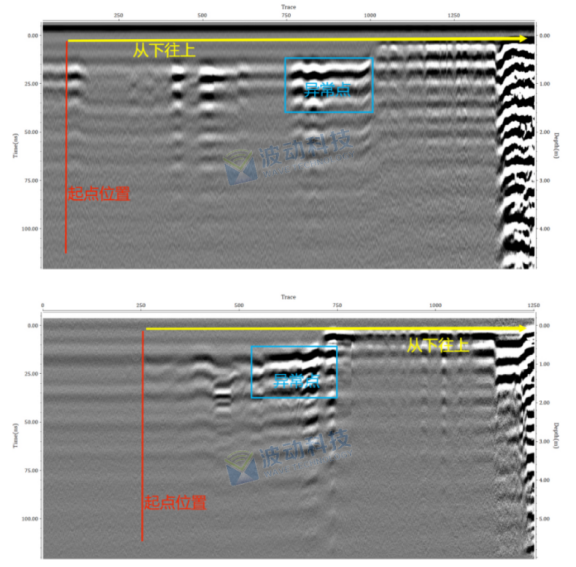

四川宜宾钻孔探测

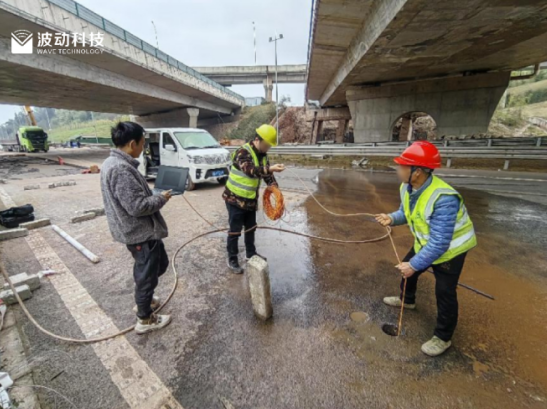

现场施工图片

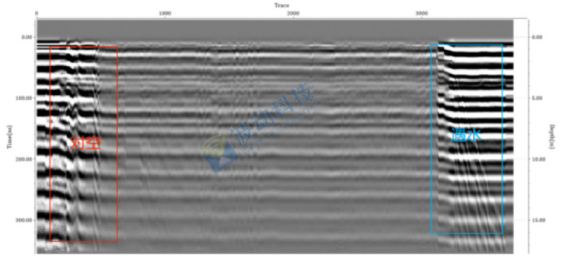

湖北宜昌钻孔探测

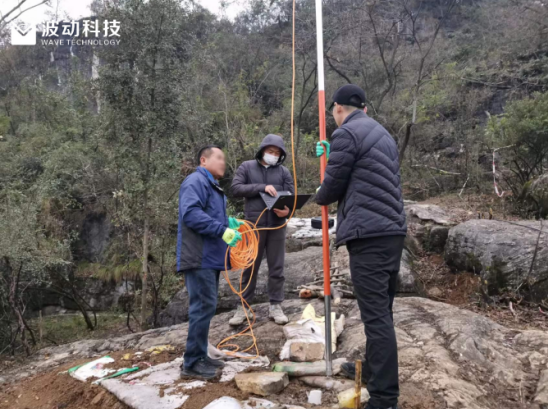

现场施工图片
