名称：探地雷达。

型号：BD-GPR-3D三维探地雷达。

产地：中国。

产品图片：

产品用途：

● 城市道路病害检测：三维地质雷达可以检测城市道路下的空洞、脱空等病害，为道路养护和维修提供科学依据
● 机场跑道检测：检测机场跑道由于结构引起的地下脱空、裂缝、沉降以及富含水探测，评估机场跑道使用寿命及性能安全，守护飞机起降安全及人民生命财产安全
● 堤坝病害探测：探测堤坝由于渗漏、白蚁、老鼠、管涌、塌陷、空洞等引起的结构变化病害，守护堤坝安全
● 寻找地下管线：三维地质雷达能够准确探测城市地下的各种管线（如水管、电缆、燃气管道等）的位置、走向和埋深，为城市规划和建设提供重要信息

● 管线维护管理：通过对管线的定期探测，可以及时发现管线的破损、泄漏等问题，为管线的维护管理提供科学依据

产品特点：

● 本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低
● MIMO阵列天线设计，天线密度更大，集成度更高，成像效果好
● 探测速度快，数据采集效率高，通道及剖面数据一致性好，间隔均匀
● 实时采集软件拥有滤波、去除零偏、背景消除等基本雷达数据处理功能，并可实时三维切片成像
● 实时采集软件可安装在笔记本电脑等手持设备终端，携带及使用方便
● 高精度GPS全区域测绘，定位数据实时融合
● 探测成果可进行三维多剖面或简易三维地质建模显示，以多角度、不同方向展现勘探成果，信息更丰富，数据解析准确度更高

● 在检测路径上实时显示指定深度的雷达深度切片，探测结果一目了然

性能参数：

系统指标

天线频率

 400MHz （30MHz-3000 MHz可定制）

通道数

10通道

通道间距

14cm

覆盖宽度

1.6m

化方式

HH化

供电

12V

系统功耗

36

探测深度

0-5m（视道路环境）

通信方式

支持有线/无线

定位方式

差分GPS

系统增益

≥160dB

信噪比

≥120dB

******动态范围

≥150dB

计时误差

≤1.0ns

A/D转换

18bit

阵列型式

MIMO阵列式

数据采集

数据格式

GPRD(可转换)

******扫描速度

200线/秒

探测速度

10-40km/h

采样点数

16-1024

采集模式

时间方式、距离触发方式

时窗范围

0-1000ns

显示方式

二维数据、三位切片图、单道波形显示、三维透视成像

软件参数

采集软件

 1、具有实时去零偏、滤波、背景消除、实时增益控制等数据处理功能；

2、具有实时二维图像、实时三维切片、三维透图显示方式；

3、具有显示地图功能，具有数据工程管理功能。

处理软件

 1、具有大数据导入、数据一键处理功能，可以快速高效的对海量数据进行处理；

2、具有雷达数据与地图融合功能，能够将大面积探测区域形成剖面图，并在地图上显示；

3、具有在深度切片图上标注异常、估算异常大小功能；

4、具有测线长度统计功能；

5、具有三维立体显示方式，可以以透视图的方式对指定区域进行显示；

6、具有超长道路、大数据工程文件合并功能；

7、具有对GPS检测轨迹误差修正功能；

8、具有一键导出所有标注异常雷达剖面图像功能；

9、具有自动生成病害信息卡功能。

机械指标

外形尺寸

1775*530*170（mm）

主机重量

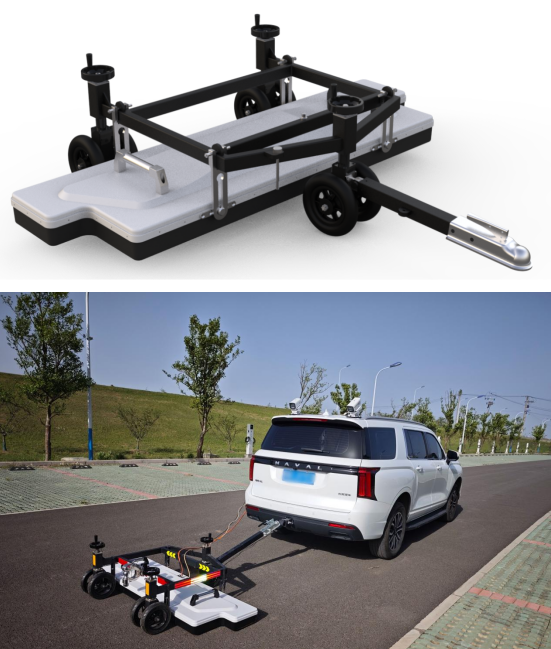

车载天线支架

拖曳式，折叠后尺寸：1050*1080*485(mm) 重量

外设端口

数据传输接口

RJ45网口

GPS定位接口

航插口

主机电源接口

航插口

测距仪接口

航插口

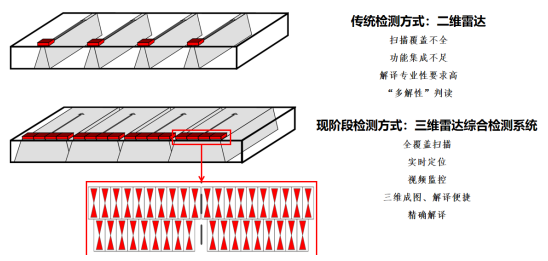

三维雷达说明：

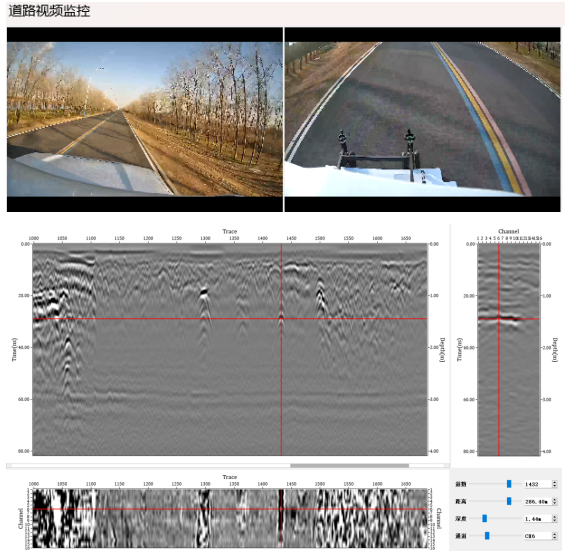

三维雷达数据：三维展示，判断更精准

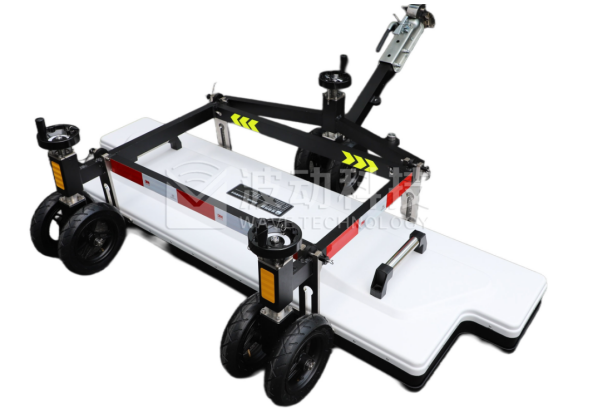

三维雷达天线（10通道）图：

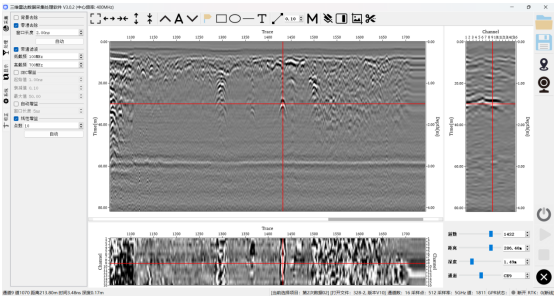

三维阵列天线实时采集软件：

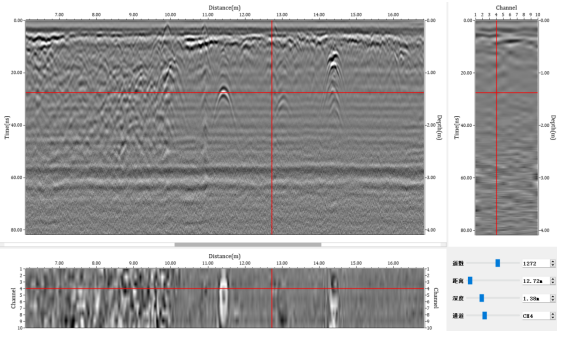

地下管线三维图像：

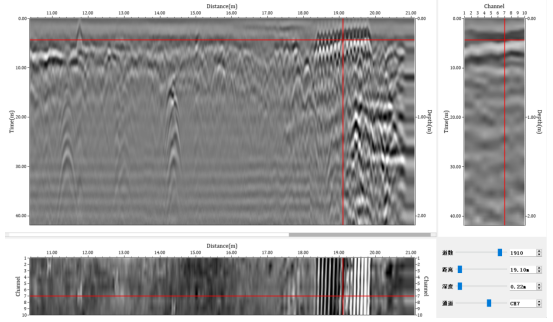

浅层钢筋三维图像：

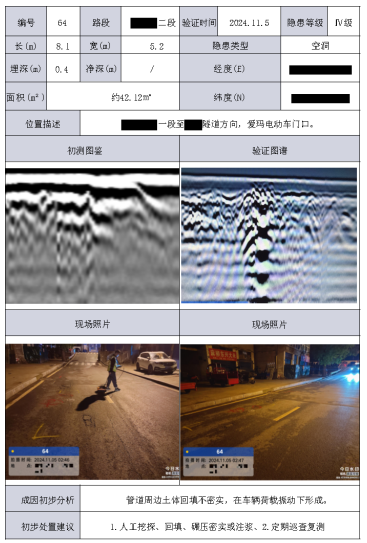

 某路段病害验证记录表：
