名称：DS-50A多通道动态应变仪。

型号：DS-50A。

产地：日本。

用途：多通道动态应变仪，可用个人计算机实现在线测量。单台多50通道，大1000通道扩展，满足多测点分散分布的测试场景。

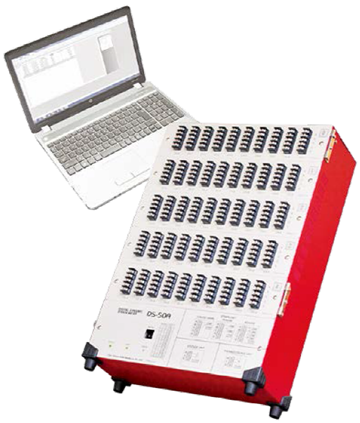

产品图片：

产品简介：

DS-50A是一台多通道电脑控制的在线测量应变测试仪，单台主机由5个扩展通道单元卡槽组成，每个扩展单元含10个测量通道，单台主机可扩展至50个通道。它的频率响应范围为DC-100Hz，采样频率1kHz。同时，DS-50A可以实现多台串联，每两台之间可通过长达100m的专用电缆连接，可同步进行测试，满足多测点分散分布的测试场景。

产品特点：

    ● 20台串联扩展（测试通道扩展至1,000通道）；

    ● 采样频率 1kHz；

    ● 每个应变单元通道标准搭载接线桥盒，支持四分之一桥（120/350Ω可切换）、半桥和全桥连接；

    ● 每台DS-50A由5个测试单元组成，每个测试单元为10通道，可选择应变单元、电压单元和热电偶单元自由组合配置；

    ● 两台相邻的DS-50A之间的距离可以通过专用电缆延长至100米；

    ● 数据可以直接存储在PC上，因此可进行长期测量；

    ● 标配DS-750测量软件实现电脑控制；

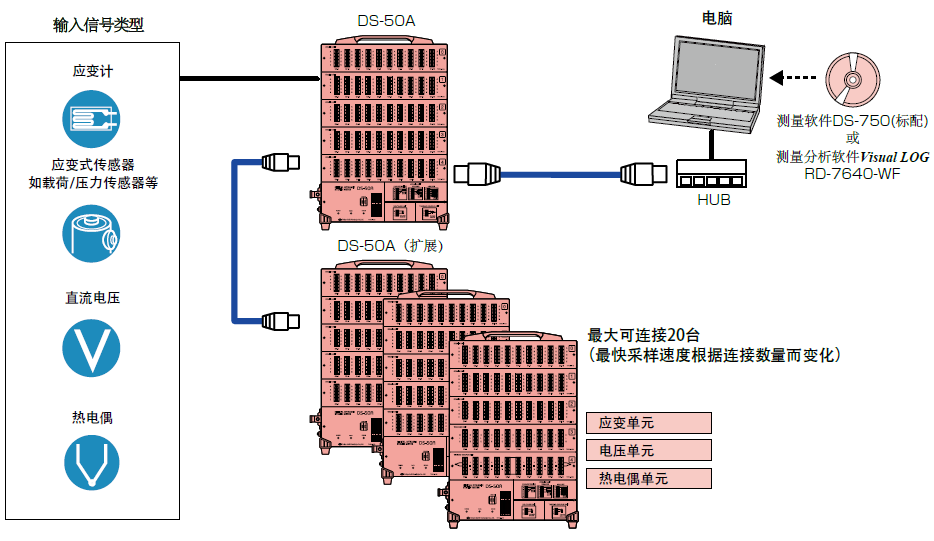

系统组成：

技术规格：

型号

DS-50A

通道数

单台多50通道

应变单元、电压单元、热电偶单元自由组合

每个单元10通道

同步测量

多20台（1,000点）

采样速度

1~10,000ms *1

接口

LAN（100BASE-TX）

使用环境

0~+50℃ 85%RH以下（不结露）

尺寸

420（W）×110（H）×298（D）mm（突出部分除外）

重量

5kg

电源

AC90~250V  50/60Hz  大功率50VA

*1 每扩展连接一台DS-50A，快采样时间增加1ms

应变单元

通道数

10通道

输入信号

1/4桥3线 120Ω, 350Ω

半桥 120~1,000Ω

全桥 120~1,000Ω

激励桥压

DC 2V

测量精度

±0.05%FS（at 23±5°C）

测量范围

±25,000×10^-6 应变

频率响应

DC~100Hz

电压单元

通道数

10通道

测量范围

±20V

频率响应

DC~100Hz

热电偶单元

通道数

10通道

测量范围

T：-250~+400°C

K： -210~+1370°C

J： -200~+1200°C

频率响应

DC~10Hz
