名称：DC-204R/DC-204Ra超小型动态应变记录仪

型号：DC-204R/DC-204Ra

产地：日本

用途：DC-204R/DC-204Ra是一款高速超小型4通道动态应变测量仪单通道模式下可实现200kHz的高速采样，同步连接8台时可同时采样多达32个通道。

产品图片：

产品简介：

DC-204R/DC-204Ra是一款CF卡记录型的高速超小型4通道动态应变测量仪，单通道模式下可实现200kHz的高速采样，同步连接8台时可同时采样多达32个通道。其通过USB接口与个人电脑连接，并可使用标配软件进行控制。可选用相应电缆或适配器实现直流电压和热电偶的测量。DC-204Ra具有模拟输出（±5V）功能，用于外部记录仪或汽车ECU。

测量时用前面板的START/STOP按钮控制，也可通过触发设置启动测量，或通过外部触发、外部启动/停止信号控制。测量数据以DADiSP格式保存到CF卡上，通过支持DADiSP的软件或标配软件DC-7204处理，另外，还可将数据转换为CSV格式以使用Excel等电子表格软件处理。

产品特点：

    ● 体积小巧84（W）×42（H）×157（D），4通道；

    ● 200 kHz高速采样（单通道模式下快时）；

    ● 4通道50 kHz同时采样；

    ● 可测量高达±80000×10-6应变的大应变（0.5V激励）；

    ● 8台同步连接，多实现32个通道同时采样；

    ● 支持大2GB CF卡，存储大量数据；

    ● 断电时自动数据保护，当电源意外下降时，在关闭电源之前停止测量并存储数据；

    ● 外部启动/停止，外部触发；

    ● 传感器开路检查功能；

    ● 测量数据支持DADiSP格式；

    ● USB接口，软件控制；

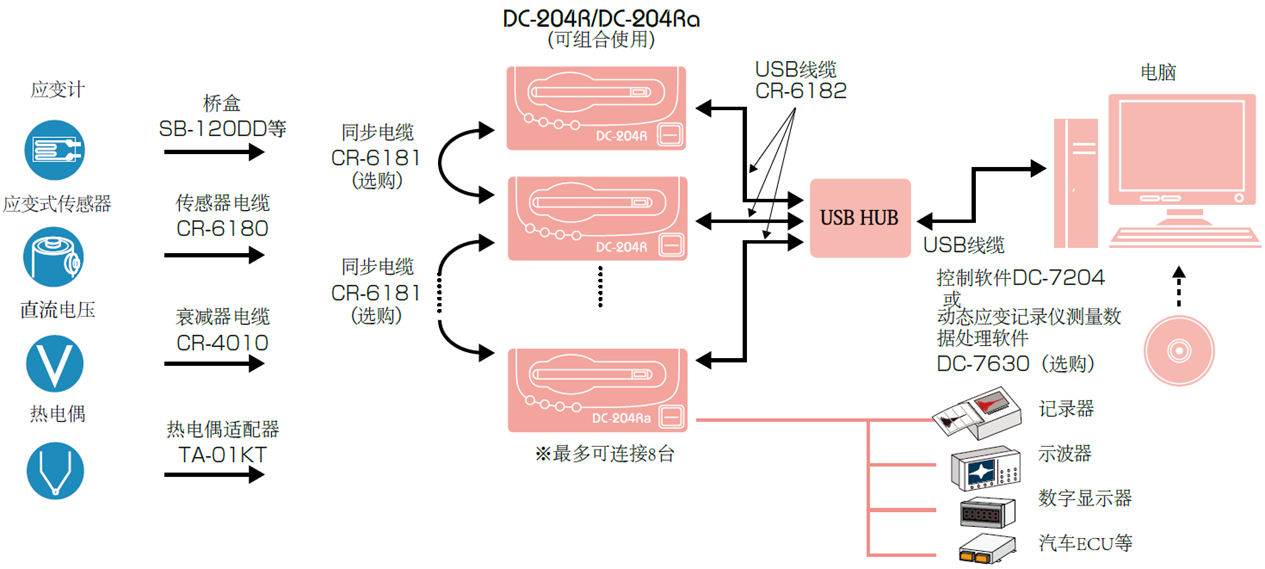

系统组成：

技术规格：

型号

DC-204R/DC-204Ra

通道数

4

测量对象

应变

直流电压（搭配 CR-4010）

热电偶 （搭配 TA-01KT）

测量范围

±80000×10^-6 应变（2V激励）

直流电压 （±1V，2V，5V，10V，20V 5种量程）

频率响应

DC~10kHz （-3dB±1dB）

应变计阻值

120~1000（Ω）（全桥）

大采样速度

5µs（单通道），10µs（1~2通道），20µs（4通道）

模拟输出

输出量程 : ±5V（5kΩ 负载） ±1mA

(仅DC-204Ra)

输出电压精度 ：±0.3%FS

输出校正：±1V （输入值重叠）

尺寸

84（W）×42（H）×157（D）)mm

重量

500 g

电源

DC10~16V  0.4A MAX.

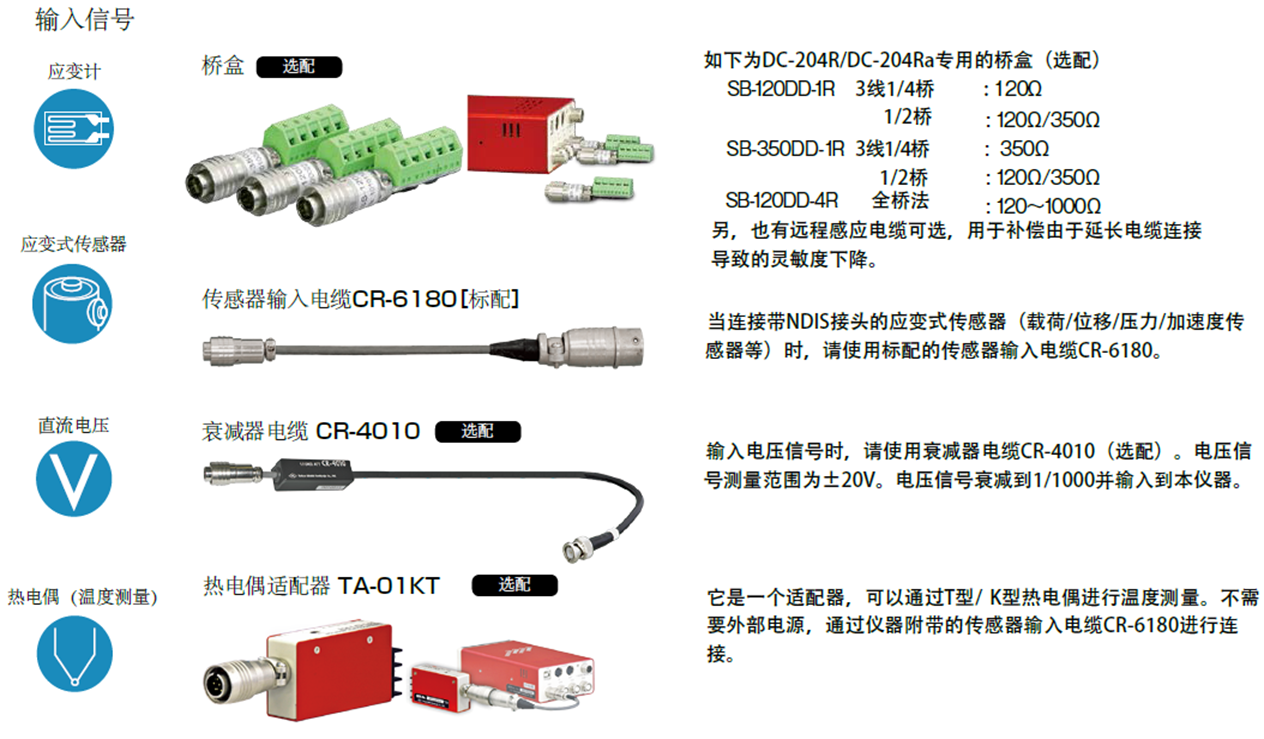

测量功能和选项
