名称：TMR-300小型多通道动态数据采集系统。

型号：TMR-300。

产地：日本。

用途：TMR-300系列是一款小型多通道数据采集系统，可根据测量目的连接多种传感器测量单元。它小型轻量，不仅可以在现有结构如机械、桥梁等有限空间内轻松安装，而且可实现移动物体如汽车、飞机和船舶上的测量。

产品图片：

产品简介：

多功能数据采集仪TMR-300系列可根据测量目的连接多种传感器测量单元，构建多通道数据采集系统。它小型轻量，不仅可以在现有结构如机械、桥梁等有限空间内轻松安装，而且可实现移动物体如汽车、飞机和船舶上的测量。一台控制单元多可同时控制10台测量单元，测量单元也可根据需要分布放置在传感器附近。



分布连接1

通过延长连接控制单元TMR-311和测量单元间的连接线缆，可将测量单元安装在狭小空间内。

分布连接2

两台控制单元间的距离多可延长至100米进行同步测量，可实现大范围的多点测量（多同步连接4台控制单元，320通道）。

分布连接3

使用分布单元TMR-371，多可分布连接10台测量单元，长100米。每个测量单元都可放置在传感器附近，因此可大大节省传感器布线和人力成本。

长时间连续测量

将控制单元TMR-311通过LAN线缆连接到个人电脑，测量数据可直接记录到电脑中，无需局限于TMR-311或者SD卡的存储容量，适合长期测量如疲劳测试等。



产品特点：

    ● 多测量80通道（同步连接4台控制单元多可测320通道）；

    ● 单元间的分布连接；

    ● 支持高分辨率模式（0.1×10^-6）（全桥应变单元和应变1G2G4G单元）；

    ● 采样速度达100kHz；

    ● 提供USB和LAN接口；

    ● 大支持32G SD卡；

    ● 断电恢复后自动重启测量；

    ● 配备UPS电路；

    ● DC电源供电；

    ● 结构紧凑防振，适于车载测量；

    ● 可根据需要组合多种测量单元；

    ● 支持多种传感器输入，如应变、温度、电压、转速等；

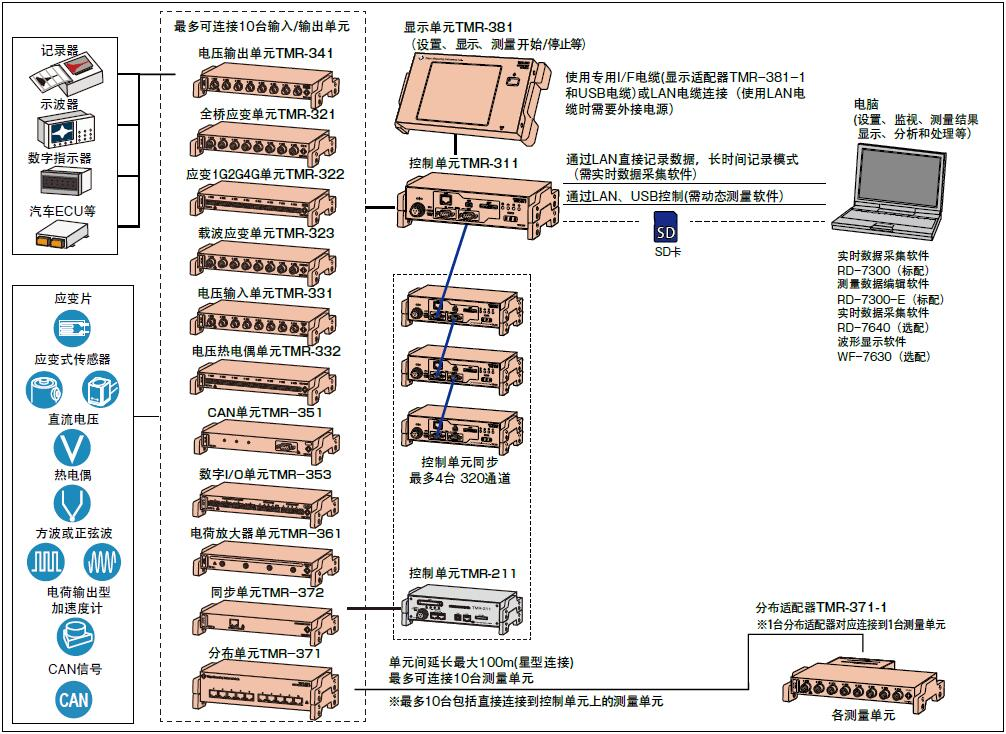

系统组成：



技术规格：

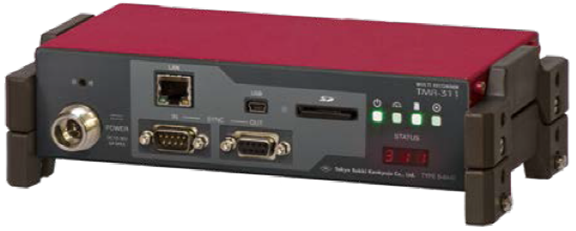

控制单元TMR-311

TMR-311是多通道数据采集系统的主要部件，用于控制各种测量，为单元供电，并获取测量数据。 一台TMR-311可以控制10个测量单元，多用于80通道。

型号

TMR-311

通道数

多80通道

采样速度

0.01~0.09ms（0.01 ms为单位）

0.1~0.9ms（0.1 ms为单位）

1~20000ms（1 ms为单位）)

512，1024，2048，4096，8192 Hz

触发功能

数据出发

任意通道的数据

（任意输入值或与从开始的相对值）

命令触发

界面命令

定时触发

实时，间隔

多单元同步

TMR-311×4（大320通道）同步采样、同步触发
控制单元大间隔100m

存储

SD卡，4G~32G（SDHC高速模式CLASS10）

指示灯

LED灯（状态、IP地址等）

使用环境

0~+50℃，相对湿度低于85%（无结露）

端口

LAN，USB

尺寸

200（W）×50（H）×100（D）mm

（突出部位除外）

重量

约 900g（含防护橡胶）

电源

DC 10V~30V  0.6A max（供电12V时，主机）

AC 100~240V  50/60Hz  100VA max（可选AC适配器）

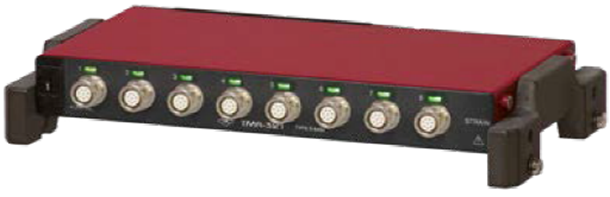

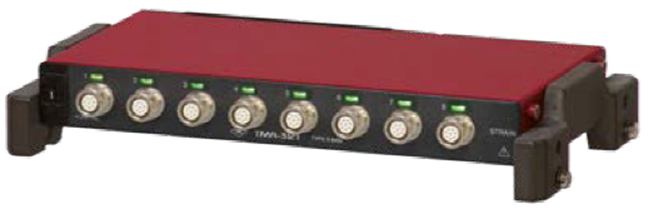

全桥应变单元TMR-321

TMR-321是全桥应变测量单元，也可以使用可选的衰减器电缆（CR-4010）进行电压测量。

型号

TMR-321

通道数

8

输入

应变（全桥），电压（使用选配的CR-4010时）

适用的应变计电阻

120~1000Ω

电桥激励电压

DC 0.5V， 2V

测量范围

±20000×10^-6应变（电桥激励DC 2V）

±80000×10^-6应变（电桥激励DC 0.5V）

测量精度

±20000/10000/5000×10^-6应变范围
±0.1%FS（在 23℃±5℃时）

±2000×10^-6应变范围
±0.2%FS（在 23℃±5℃时）

尺寸

200（W）×25（H）×100（D）mm

（突出部位除外）

重量

约 550g（含防护橡胶）

电源

DC 10V~30V  0.2A Max

（12V）由TMR-311供电

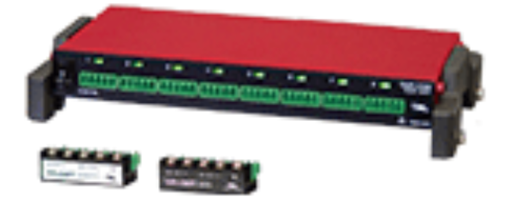

应变1G2G4G单元TMR-322

TMR-322为应变测量单元，附带的可拆卸桥盒用于将应变计以1/4桥三线、半桥配置连接。订购时可选择SB-120T（120Ω）或SB-350T（350Ω）。同时附带用于全桥配置连接的接线端子。

型号

TMR-322

通道数

8

输入

应变 (1/4桥3线，半桥，全桥)

适用的应变计电阻

120Ω～1000Ω

电桥激励电压

DC 0.5V，2V

测量范围

±20000×10^-6应变（电桥激励DC 2V）

±80000×10^-6应变（电桥激励DC 0.5V）

测量精度

±20000/10000/5000×10^-6应变范围
±0.1%FS（在23℃±5℃时）

±2000×10^-6应变范围
±0.2%FS（在 23℃±5℃时）

尺寸

200（W）×25（H）×100（D）mm

（突出部位除外）

重量

约 550g（含防护橡胶）

电源

DC 10V~30V 0.2A Max

（12V）由TMR-311供电

载波型应变单元TMR-323

TMR-323使用载波电桥激励电路测量全桥应变，可以很好地抵抗由电磁感应和商用电源引起的噪声，因此适合现场测试。

型号

TMR-323

通道数

8

输入

应变（全桥）

适用的应变计电阻

120~350Ω

电桥激励电压

DC 0.5Vrms, 2Vrms 5kHz

测量范围

±20000×10^-6应变（电桥激励2Vrms）

±80000×10^-6应变（电桥激励0.5Vrms）

测量精度

±0.3%FS（在 23℃±5℃时）

尺寸

200（W）×25（H）×100（D）mm

（突出部位除外）

重量

约 660g（含防护橡胶）

电源

DC 10V~30V 0.3A Max

（12V）由TMR-311供电

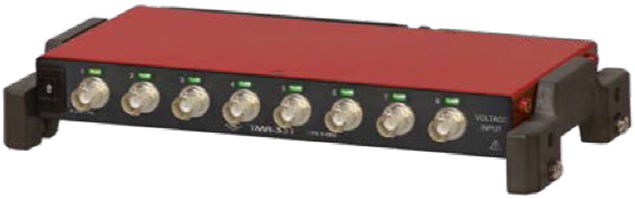

电压输入单元TMR-331

TMR-331用于±52V的电压测量。

型号

TMR-331

通道数

8

输入

单端(不平衡)

通道隔离

测量量程

 ±52V

设置范围

±52V，±20V，±10V，±5V，±1V

尺寸

200（W）×25（H）×100（D）mm

（突出部位除外）

重量

约 550g（含防护橡胶）

电源

DC 10V~30V 0.25A Max

（12V）由TMR-311供电

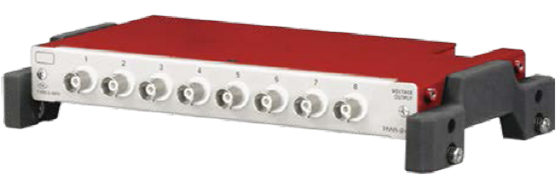

电压输出单元TMR-341

TMR-341为电压输出单元，可将从其他测量单元获取的应变、温度等数据转换为模拟电压信号。

型号

TMR-341

通道数

8（BNC 接口）

输出信号

从其他测量单元获取的测量数据的电压输出

（可任意设定输出的测量通道）

多四通道的加减运算结果输出

输出电平

±10V，±5V，0 ~ +5V（5kΩ负载）

输出精度

±0.5%FS

尺寸

200（W）×25（H）×100（D）mm

（突出部位除外）

重量

约 550g（含防护橡胶）

电源

DC 10V~30V 0.3A Max

（12V）由TMR-311供电

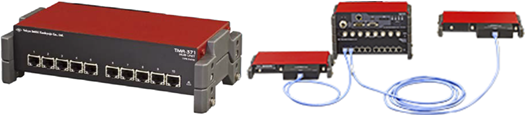

分布单元TMR-371

TMR-371是用于分布连接的接口单元，多可以星型结构连接10台测量单元（使用STP电缆，长100m）。

型号

TMR-371

分布单元连接数量

1台（对应1台TMR-311）

测量单元连接数量

10台（包括直连TMR-311的测量单元）

尺寸

200（W）×50（H）×100（D）mm

（突出部位除外）

重量

约 800g（含防护橡胶）

电源

DC 10V~30V  0.35A Max.

（12V）由TMR-311供电

分布适配器TMR-371-1

分布适配器使用时安装在测量单元的后侧，使用STP电缆（长100m）连接到分布单元TMR-371。由于传感器输出是在传感器附近数字化并传输的，因此可实现稳定的测量并且节省传感器电缆。

型号

TMR-371-1

分布适配器连接数量

10台（对应1台TMR-371）

测量单元连接数量

1台

延长距离

100m Max.

尺寸

130（W）×25（H）×50（D）mm

（突出部位除外）

重量

约 150g

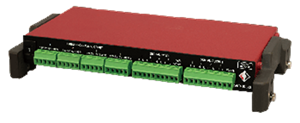

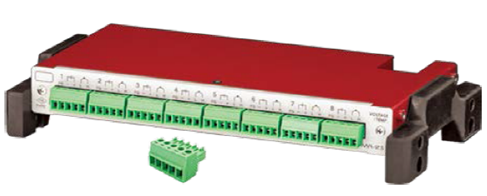

热电偶/电压单元TMR-332

TMR-332可使用T、K、J型热电偶测量温度；可测量±20V直流电压。脱卸式接线端子使接线更容易。



型号

TMR-332

测量对象

热电偶、直流电压

测量点数

8点

输入

热电偶（T、K、J型） 、电压　通道之间绝缘

测量范围

T：－200～＋ 400℃

K：－200～＋1300℃

J：－200～＋1200℃

直流电压：±20V

外形尺寸

200（W）×25（H）×100（D）mm

重量

约550g

电源

DC10V～30V  0.25A MAX（12V） 由TMR-311供电

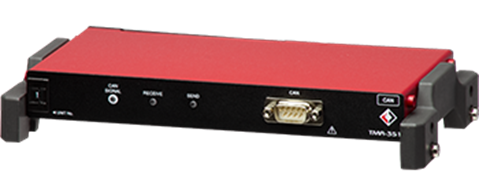

CAN单元TMR-351

内置CAN接口，可从CAN总线记录和输出数据

同时测量车辆集成控制信号、加速度、扭矩和应力，实现控制系统分析



型号

TMR-351

支持的协议

CAN Specification V2.0B active 标准
ISO11898（High Speed）

通讯速度

10k～1Mbps

报文数

大64 （接收：大64, 发送：大62）

信号数量

大512

数据接收

记录指定ID的信报文
可记录的ID数： ~ 64
数据长度：1 ~ 8字节
使用TMR-311进行监测和记录时，信号(2字节)×8通道

数据发送

指定通道的数据输出
可输出的数据数：0 ~ 64
数据长度：16位（2字节）



功能

数据位指定，字节序设置
发送报文可选择数据帧、远程帧和接收到远程帧时返回
可选择报文发送周期
可选择只听模式

指示器

单元号码设置拨盘
CAN SIGNAL： CAN总线信号
RECEIVE：接收中
SEND：发送中

连接器

D-Sub 9-针连接器(公头)
CAN输入电压范围 -27V~ 40VDCMAX

外形尺寸

200（W）×25（H）×100（D）mm

重量

约530g

电源

0.2A MAX（12V） 由TMR-311供电



数字I/O单元TMR-353

对旋转编码器和速度传感器的数字脉冲进行计数和频率测量；

配备各种测量所需的数字输入/输出，例如触发（测量开始）信号输入、采样时钟信号输入/输出、警报（上限/下限设置）输出。

型号

TMR-353

频率测量和脉冲计数

测量点数

4点

输入信号波形

方波或正弦波

测量电压范围

小输入信号: 50mVp-p；大输入信号：

±12V

频率响应

1Hz～100kHz

电源输出

输出电压：5V/12V

输出电流：5V/50mA, 12V/25mA

（5V和12V 不可同时使用）

计数范围

0～29,999个计数

0～899,999,999个计数(1+2CH 32位计数器模式)

功能

频率测量，计数测量，旋转编码器计算

A相和B相的计数计算，

A相、B相和Z相的角度计算

数字输入

输入点数

4点

输入脉冲宽度

0.5ms 及以上（频率响应：1kHz及以内），负逻辑

功能

触发信号输入，外部采样输入，标记信号输入，

平衡信号输入, 校准输出信号输入（零/+/-），

测量开始 (RUN), 测量停止 (HALT) , 测量暂停 (PAUSE)

(每个通道可任意设置)

数字输出

输出点数

触发信号输出: 1 采样信号输出: 1

报警（上限）: 1 报警（下限）: 1

输出格式

集电开路输出

外形尺寸

200（W）×25（H）×100（D）mm

重量

约 550 g

电源

0.5A MAX（12V） 由TMR-311供电

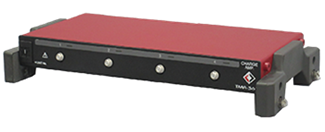

电荷放大器单元TMR-361

更高的频率响应和更高的工作温度范围；
兼容其他制造商的电荷输出型压电式加速度计

型号

TMR-361

测量点数

4点

兼容传感器

电荷输出型加速度计,电荷灵敏度 0.1～10pC(m/s2)

输入连接器

微型连接器 10-32UNF

允许电荷输入

10000pC

测量范围

250pC 范围 分辨率 0.01pC

    相当于250m/s2 @电荷灵敏度 1pC/(m/s2)

2500pC 范围 分辨率 0.1pC

   相当于2500m/s2 @电荷灵敏度 1pC/(m/s2)

10000pC 范围 分辨率 0.4pC

    相当于10000m/s2 @电荷灵敏度 1pC/(m/s2)

频率响应

1Hz~10kHz

低通滤波

截止频率

数字滤波

1Hz～1kHz（小设置单位1Hz）

Pass（模拟滤波10kHz）

-3dB ± 1dB

高通滤波

截止频率

数字滤波

固定 1Hz

外形尺寸

200（W）×25（H）×100（D）mm

重量

约 550 g

电源

0.35A MAX（12V） 由TMR-311供电

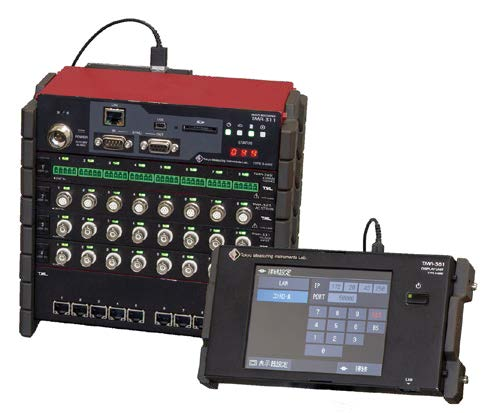

显示单元TMR-381

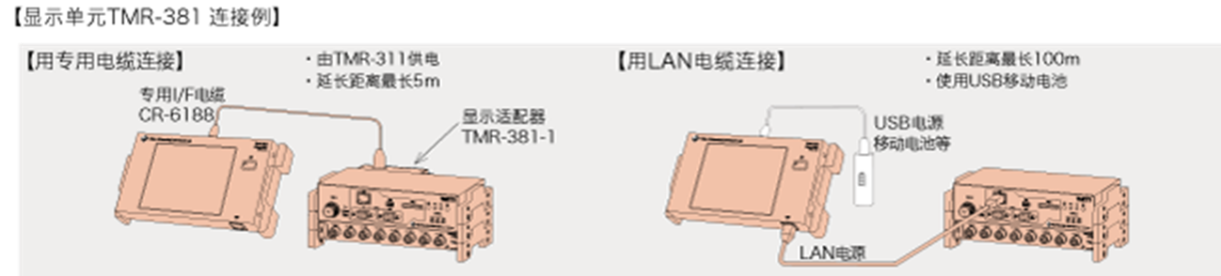

显示单元TMR-381能独立设置各测量单元、操控测量（平衡/测量开始和停止/自动测量）、监测（T-Y Sweep/Y-T Cont./X-Y/数值）、设置文件管理等。使用专用I/F电缆时，无需外部电源，由控制单元TMR-311供电。如果用LAN电缆连接的话，长可以延长100m。但需用USB移动电池驱动。
另外，显示单元由控制单元TMR-311独立驱动。自动测量开始后，关闭显示单元的电源也能继续测量。测量完毕后、数据确认时再连即可。

型号

TMR-381

显示器

彩色TFT液晶屏 320×240点阵（触摸屏）

功能

各种设置

测量开始/停止/平衡的操控

数值监控测/波形图监控测

外形尺寸

200（W）×50（H）×100（D）mm

重量

约750g

电源

600mA MAX

标配附属品

显示适配器TMR-381-1

专用I/F电缆CR-6188

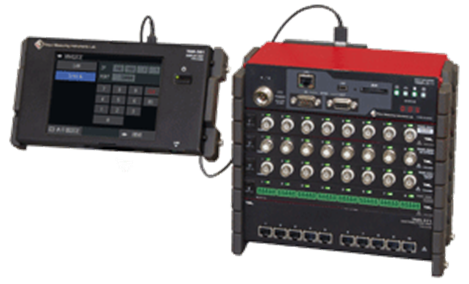

显示单元连接示例
