名称：探地雷达。

型号：BD-GPR-200。

产地：中国。

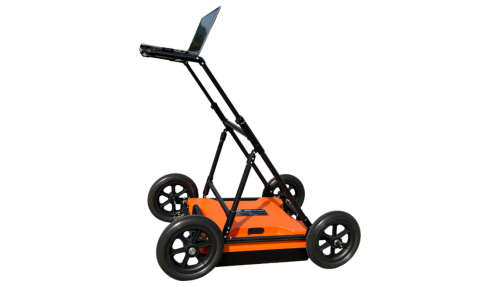

产品图片：

产品用途：适用于工程勘察、市政管线、道路桥梁、隧道检测等领域，用于检测或查明地下一定深度内的金属或非金属目标体信息。具体分类如下：
1、工程勘察：用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息；
2、市政管线：用于城市建设过程中查明地下金属或非金属管线分布情况；
3、道路桥梁：用于查明道路或桥梁选址过程中不良地质体调查。

技术亮点：本采集系统可满足客户多样化中心频率的定制需求，多支持8组频率同时采集，即在一套采集系统中配备多组收发天线。如双频管线探测雷达，可配备250MHz+700MHz两种天线，一次采集即可获取高分辨率的浅部信息和低分辨率的深部信息。

产品特点：
● 本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；
● 主机和电脑无线连接，操作便捷；
● 实现实时数据采集和显示；
● 软件界面简洁，操作简便，上手快；
● 多频段天线可选，应用范围广；
● 分析软件操作简单，结果判读准确；
● 探测精度高，定位准确；
● 内置超大容量电池，续航时间长；
● 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

符合规范：
● 《水电水利工程物探规程 DL/T 5010-2005》
● 《水利水电工程物探规程SL326-2005》
● 《电力工程物探技术规程 DL/T 5159-2012》
● 《水下工程物探规程 DB34/T 2209-2014》
● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
● 《城市工程地球物理探测标准CJJ/T 7-2017》
● 《城市地下管线探测技术规程CJJ 61-2017》
● 《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
● 《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
● 《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
● 《公路工程物探规程JTGT 3222—2020》

性能参数：

型号

BD-GPR系列地质雷达

主机

天线频率

200MHz双频

探测波类型

雷达波，超宽频步进频率连续波（SFCW）；频率范围：40 MHz-3.4 GHz （无需更换天线即可实现一次扫查全深度范围内高清晰成像）

采样频率

0.1-100GHz可调

时窗范围

1ns～20000ns，连续可调

采样点数

32～32767样点/扫描，可选

扫描速率

200线/秒

A/D转换

18bit

连续工作时间

≥8小时

整机功耗

＜16 W

信噪比

优于120dB

采集时速

不低于80 km/h @10 cm道间距

小采样间隔

＜2ps

测量方式

逐点测量、距离触发测量、连续测量三种测量方式

显示方式

伪彩图、堆积波形或灰度图

工作温度

-30℃～+70℃

工作电压

10-15V DC

无线数据传输距离

大于50 m

有线通讯

以太网，100Mbps

尺寸

842*642*271

重    量

≤16.5

型号

BD-GPR系列地质雷达

软件

系统参数

采集参数：采样点数、采样率、发射重频、每次采集道数、平均次数、起点、扫描起点、时间零点、中心频率

轮测参数：测量直径、距离修正、轮测间距

兼容格式：.dzt、.dzg 、.dt、.rd3、.rad、.cor、.DT1、.HD、.iprb、.iprh、segy以及GPRD。可实现二维、三维以及多种形式数据的输出；

探测参数：叠加次数、刷新道数、探测模式（连续时间测、轮测、点测）、显示比例、移动步长

显示参数

滤波：Dewow滤波（True、False）、带通滤波（True、False）、低通频率（可调）、高通频率（可调）

显示：多通道显示方式（水平、垂直）、时间零点（可调）、是否显示标记（True、False）、是否显示标题（True、False）、是否显示横向网（True、False）、是否显示纵向网（True、False）、显示道数起点（可调）、显示道数终点（可调）、显示点数（可调）、显示起点（可调）、显示颜色（4种）、相对介电常数（可调）、垂直像素点（可调）、水平像素点（可调）

增益：SEC增益：SEC增益（True、False）、起始值（可调）、衰减（可调）、大值（可调）

常数增益：SEC增益（True、False）、显示增益（可调）、是否显示增益（True、False）

坐标：横向坐标（道数、距离）、纵向坐标（时间、深度、采样点）

工具栏

文件：打开文件、保存文件

采集：设备IP、连接设备、断开设备、采集、停止

视图：图像+波形显示、图像显示、波形堆叠图、波形图、三维显示、振幅增强、振幅减弱、横向拉伸、横向压缩、纵向拉伸、纵向压缩、全屏

处理：道删除、自动增益、分段增益、指数增益、IIR低通滤波、IIR带通滤波、FIR带通滤波、FIR低通滤波

报告：生成文档

成像

现场能直接3D成像，增强现实AR以及进行网格深度切片，原始Raw雷达显示以及Heatmap热点迁移成像；具有多层介质定义功能，提供精准深度分析；

部分应用推荐:

天线类型

天线主频

可达深度

应用推荐

单体屏蔽天线

1.5GHz

0.2~0.8m

混凝土、钢筋、桥梁缺陷检测

900MHz

0.5~1.5m

衬砌检测、公路路面检测、

钢筋扫描、桥梁缺陷检测

600MHz

1.0~3.0m

400MHz

1~5 m

工程、隧道衬砌检测、挡墙缺陷检测

200MHz

1~10m

浅层地质病害探测、管线探测、渗漏检测

非屏蔽天线

100MHz

0~20m

浅层工程勘察、超前地质预报、

地质病害（岩溶、空洞、破碎带）探测

50MHz

0~30m

双频屏蔽天线

200MHz~2GHz任意两种组合

0.1~8.0m

市政管线、地质病害、衬砌检测

全化屏蔽天线

200MHz~2GHz多8通道组合

0.1~8.0m

后处理软件:

显示方式：实时彩显，彩色/灰阶行扫描，变面积/波形显示，线性扫描方式中可使用256种色源来表示信号的幅度和性。

雷达软件包更丰富了雷达系统的应用，除了配备专用的雷达数据后处理软件，用户还可根据自己需要选择特殊功能的软件模块，可在PC机上进行数据处理。模块包括：

● 公路面层自动追踪软件：专门用于公路测量使用，自动去除干扰。高速公路结构分层自动跟踪分析，显示桩号、层厚，层厚偏差电子表格。

● 结构扫描工具包：三维深度切片，钢筋网透视图，管线立体定位，建筑物中空洞、裂缝显示。

● 快速三维绘图软件：2D反演，3D处理和显示，市政设施三维和二维可视化成象显示。

● 建筑结构分析软件：钢筋分布深度定位显示，市政管线分布定位。

● 桥梁结构分析软件：桥梁钢筋分布软件。
