名称：探地雷达。

型号：BD-GPR-100。

产地：中国。

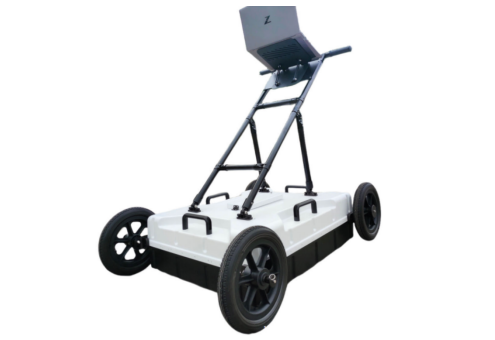

产品图片：

产品用途：适用于地质灾害评估和治理、工程勘查设计相关项目、隧道超前预报、滑坡探测等场景。

产品特点：

● 本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；

● 主机和电脑无线连接，操作便捷；

● 实现实时数据采集和显示；

● 软件界面简洁，操作简便，上手快；

● 多频段天线可选，应用范围广；

● 分析软件操作简单，结果判读准确；

● 探测精度高，定位准确；

● 内置超大容量电池，续航时间长；

● 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

符合规范：

● 《水电水利工程物探规程 DL/T 5010-2005》

● 《水利水电工程物探规程SL326-2005》

● 《电力工程物探技术规程 DL/T 5159-2012》

● 《水下工程物探规程 DB34/T 2209-2014》

● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》

● 《城市工程地球物理探测标准CJJ/T 7-2017》

● 《城市地下管线探测技术规程CJJ 61-2017》

● 《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》

● 《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》

● 《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》

● 《公路工程物探规程JTGT 3222—2020》

性能参数：

型号

BD-GPR系列地质雷达

主机

天线类型

单体屏蔽天线

天线频率

100MHz

采样频率

0.2-100GHz可调

时窗范围

1ns～20000ns，连续可调

采样点数

32～32767样点/扫描，可选

扫描速率

200线/秒

A/D转换

18bit

连续工作时间

≥8小时

整机功耗

＜18 W

信噪比

优于160dB

采集时速

> 60 km/h @ 5 cm 水平采样间距（道间距）

小采样间隔

≤5ps

测量方式

逐点测量、距离触发测量、连续测量、GPS四种测量方式

显示方式

伪彩图、堆积波形或灰度图

工作温度

-40℃～+70℃

工作电压

10-15V DC

无线数据传输距离

大于50 m

有线通讯

以太网，100Mbps

重量

≤13.5 KG

尺寸

84 x 64 x 27cm

防护等级

IP66

深度适用范围：

应用场景

可达深度

灰岩、花岗岩溶洞探测

0-35米

地质分层

0-30米

隧道超前预报

20-30米

路基检测

0-15米
