名称：Vibroflex高性能单点式激光测振仪。
型号：Vibroflex。
产地：德国。
产品简介： 全新的采用模块化设计的VibroFlex系列，能帮助客户在产品的研发阶段即找到并解决声振问题，缩短产品投入市场时间，或将其集成至生产线上用于在线质量监测，提高产品的成本效益。
前端完成原始的位移、速度和加速度信号的解调和数据输出，测试过程中，用户能远程设置所有相关参数并进行控制，避免因为接触对测试结果所带来的任何不利影响。
无论是暗表面、油表面或热表面，系统均能输出高精度可靠测量结果，这就是全新的Vibroflex激光测振仪！
典型应用：
● 汽车车身、飞机机身、船舶发动机和建筑物等大型物体
● 微型硅片、硬盘驱动组件、焊丝机等微型结构
● 机械、土木工程等
● 热排气管，旋转表面、水下物体、精密结构或超声装置的振动测试
● 对测试精度要求高的科研应用

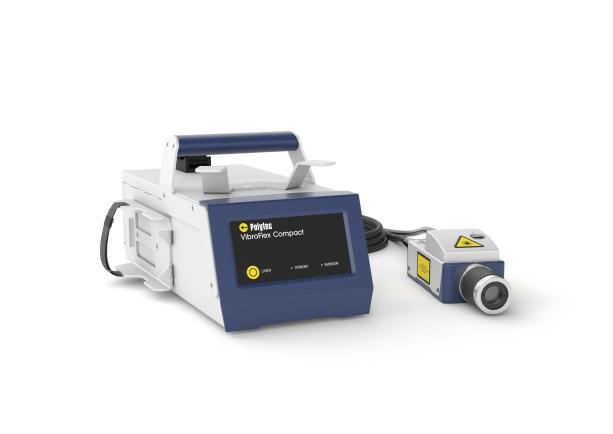

产品图片：
产品亮点：
● 可自由配置，随时升级
● 可根据用户需求定制
● 同步输出位移，速度和加速度
● 带宽覆盖DC~24MHz
● ******振动速度达30m/s
● 带VibroLink数字式数据传输口（Ethernet TCP/IP）
● 新一代光学头具有极佳的信噪比（SNR）
● 集成了用于优化测试结果的信号电平显示
● 可远程和自动聚焦，确保光学信号质量始终保持******
● 氦氖光学头可穿过透明物质测试，如水或玻璃
● 红外光学头对高温物体的测试有更优信噪比
● 远程控制系统，测试全过程中实现零干扰
产品技术参数：
通用参数 | |
型号 | 前端 VFX-F-110 |
接口/显示 | 带交互式菜单引导设置前端和光学头的7" 彩色触摸屏 |
尺寸 | W x H x D：285 x 140 x 383 mm |
重量 | ca. 7.5 kg |
定制 | 接受用户定制需求 |
工作温度 | + 5…+ 40°C (41…104°F) |
存储温度 | − 10…+ 65°C (14…149°F) |
相对湿度 | max. 80%，无冷凝 |
供电电源 | 100...240 VAC ± 10 %, 50/60 Hz |
功耗 | max. 100 VA |
技术参数 | |
模拟输出 | 3 个BNC接口同时输出 (±1 V @ 50 Ω; ± 2 V @ 1MΩ) 相位同步 • 速度 • 位移(选配) • 加速度(选配) |
数字输出 | VibroLink 数字输出测量结果（速度） |
信号电平输出需软件VibSoft 5.5 | |
带宽 | DC - 24 MHz（15个可选量程） |
******速度 | ± 30 m/s |
高通滤波器 | 速度、位移和加速度信号可单选：1 Hz, 2 Hz, 4 Hz, 8 Hz, 15 Hz, 30 Hz, 60 Hz, 120 Hz, 250 Hz, 500 Hz,1 kHz, 2 kHz, 4 kHz, 8 kHz, 15 kHz, 30 kHz, 60 kHz（取决于所选带宽） |
低通滤波器 | 取决于所选带宽 |
跟踪滤波器 | Slow, medium, fast |
ASE滤波器 | 自适应信号增强 - 用于测量反光不良表面时提高信号质量 |
信号电平显示 | • 触摸屏和光学头上的反光信号强度显示 • 以DC电压信号输出（BNC接口，0...2V） |
模拟输入信号 | 置零：将位移信号复位至零（BNC）； 模拟和数字（TTL） |
PC 接口 | 通过集成的VibroLink接口和数据线（以太网）： 通过网络进行远程设置 |
支持光学头的激光波长 | • 可见红色激光（633nm） • 红外激光（1550 nm） |
配置选择:
带宽范围 | VFX-BW-50kHz | 频率上限为 50 kHz |
VFX-BW-100kHz | 频率上限为 100 kHz | |
VFX-BW-500kHz | 频率上限为 500 kHz | |
VFX-BW-1MHz | 频率上限为 1 MHz | |
VFX-BW-3MHz | 频率上限为 3 MHz | |
VFX-BW-12MHz | 频率上限为 12 MHz | |
VFX-BW-24MHz | 频率上限为 24 MHz | |
速度 | VFX-VelBase | 基本 (± 6 m/s) |
VFX-VelPerformance | 高速 (± 12 m/s) | |
VFX-VelHighSpeed | 超高速 (± 30 m/s) | |
速度分辨率 | VFX-VelResH | 高分辨率 最小档位 ± 0.01 m/s （峰值） |
VFX-VelResS | 超高分辨率 最小档位 ± 0.001 m/s （峰值） | |
位移选配 | VFX-DispL | 位移******值为 ±200mm（峰值） |
VFX-DispXL | 扩展位移量程（位移******值为±500mm（峰值）） （需要具有相应景深的前镜头和光学头） | |
VFX-DispXXL | 扩展位移量程 （位移******值为±500mm、±1m和± 2.50 m（峰值）） （需要具有相应景深的前镜头和光学头） | |
位移分辨率
| VFX-DispResH | 高分辨率 最小档位± 0.5 µm（峰值） 分辨率为 16 pm. |
VFX-DispResS | 超高分辨率 最小档位 ± 10 nm （峰值） 分辨率为 0.3 pm. | |
加速度选配 | VFX-AccOut | 频率覆盖3MHz,加速度最高达10x106g |
