名称：Vibroflex QTec®超低噪声光学头。
型号：Vibroflex QTec®。
产地：德国。
产品简介：QTec® 已获国际专利保护，是目前世界上先进的光学振动测量技术！
QTec®采用多通道探测技术，充分利用光的粒子性，具有无与伦比的光学灵敏度！确保任何测试环境下测试数据真实可靠！
QTec®动态范围大，******振动速度达30m/s！
QTec®可配备不同光学镜头进行切换，满足不同的景深需求！
典型应用：
● 工程表面
● 横向移动或旋转部
● 远距离结构
● 生物样本
产品图片：

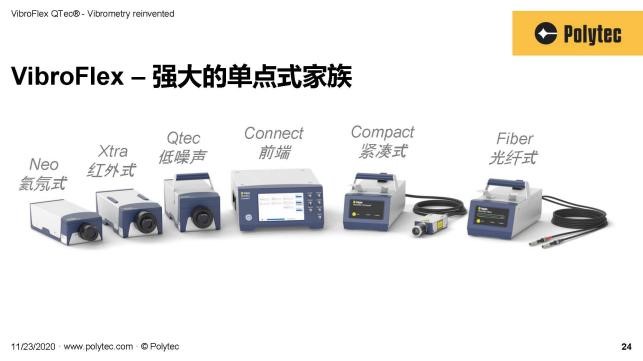

德国Polytec公司全新研发的QTec® 超低噪声光学头，采用多探测通道技术，具有全四倍优势！该具有革新意义的技术已获国际专利保护，是激光测振技术发展史上的又一突破！
产品介绍：
QTec®引领技术发展,追求完美品质

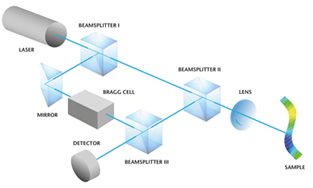

激光多普勒干涉仪–激光测振仪的核心
QTec® 作为一种激光多普勒技术，首先具有：
● 无任何附加质量影响；
● 高线性度和动态范围；
● 大带宽；
● 其它非接触式激光测振仪所具有的全部优点；
● 但远远不止如此！
QTec®的优势何在？

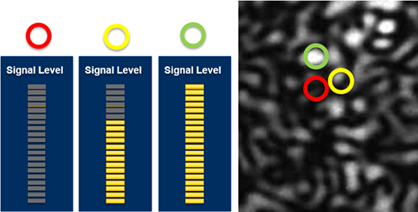

激光在粗糙的表面上聚焦时，反光强度与散斑噪声有关，普通单探测通道系统收集暗面的反射激光时，由于散斑效应会出现无反射光或探测不到反射信息。全新的QTec®低噪音光学头，采用4探测通道技术，不浪费每一个光粒子，同时探测多个散斑，更大几率获得高质量数据和低噪声。
QTec®使用多个探测通道，并结合来自样本的******读数以获得一致结果。
● 信号始终保持稳定
● 信噪比显著提升
● 测试结果清晰，便于解读及后处理
QTec®充分利用光的粒子性，任何测试环境下确保测试数据真实可靠，专为以下具有挑战性的测试领域而设计：
● 工程表面
● 横向移动或旋转部件
● 远距离测试
● 生物样本
QTec®的应用实例
01 旋转物体测试：
测量轴的径向测试，如弯振。

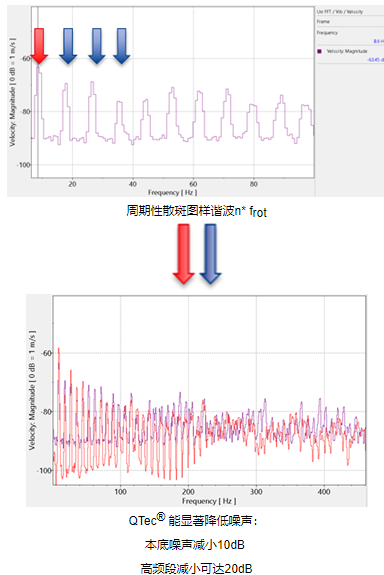

结构在旋转时散斑效应呈周期性变化，散斑噪声限制了测量分辨率。
02 在颈部测量心跳：
该测试具有挑战性：病人的皮肤会随着每一次心跳发生移动，而且是横向的，动脉内的压力波动会产生散斑；病人本身总会发生轻微的位置移动。

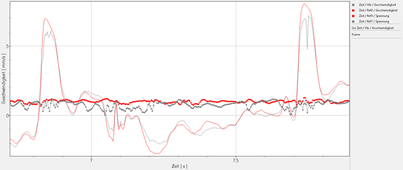

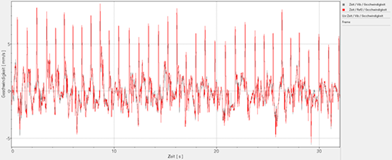

● 多探测通道测量结果 (QTec)
● 单探测通道测量结果

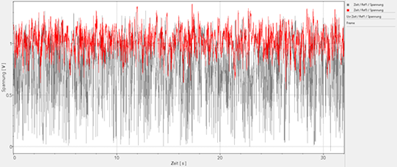

根据测试结果我们可以看到，单个探测通道的信号电平下降显然与信号失真有关，其值几乎下降到0；而QTec的信号电平不受信号失真影响，其信号电平明显更高！
QTec的频谱曲线可以很好地用来揭示病理特征信息。单个探测通道系统或许也可以测量，但是QTec能提取全部细节信息！
丨QTec®的主要技术参数
技术参数 | ||||||||
型号 | VibroFlex QTec VFX-I-160 | |||||||
重量 | 6.1kg | |||||||
尺寸[W x H x L] | 135 x 121 x 383 mm | |||||||
工作温度 | +5 °C … +40 °C | |||||||
存储温度 | -10 °C … +65 °C | |||||||
相对湿度 | 低于80%，无冷凝 | |||||||
搭配控制器 | VibroFlex前端 | |||||||
******振动速度 | ± 30 m/s | |||||||
光学部分技术参数 | ||||||||
光学头 | QTec外差多通道干涉仪，采用多向接收技术，受国际专利保护 | |||||||
激光类型 | 测量激光，不可见红外激光 (IR)，波长1550 nm，输出功率<10 mW 定位激光，可见绿色激光，波长510 - 530 nm，有效输出功率<1mW | |||||||
激光安全等级 | 二级 | |||||||
聚焦 | 自动聚焦1，远程聚焦 ，手动聚焦2 | |||||||
******测试距离 | 高达100 m (配置 VFX-O-LRI 长焦镜头，取决于被测表面反光特性) | |||||||
VFX-O-SRI 短焦 | VFX-O-LRI 长焦 | VFX-O-1004 微型光纤头 | VFX-O-1105 显微光纤头 | |||||
最小测试距离3 | 25 | 380 | 60 | 56±2 | ||||
出射激光直径 (1/e²)【mm】 | 2...4.5 | 11...12.4 | 3.3...4.3 | 14 | ||||
测试距离3 | 典型光斑 直径 [μm] | 景深 [mm] | 典型光斑 直径 [μm] | 景深 [mm] | 典型光斑 直径 [μm] | 景深 [mm] | 典型光斑 直径 [μm] | 景深 [mm] |
25 mm | 48 | ±0.38 | – | – | – | – | – | – |
50 mm | 77 | ±0.75 | – | – | – | – | – | – |
56 mm | 81 | ±0.86 | – | – | – | – | 8 | ±0.03 |
60 mm | 84 | ±0.94 | – | – | 28 | ±0.39 | – | – |
75 mm | 91 | ±1.3 | – | – | 37 | ±0.69 | – | – |
100 mm | 97 | ±1.9 | – | – | 53 | ±1.4 | – | – |
300 mm | 150 | ±11 | – | – | 180 | ±16 | – | – |
380 mm | 184 | ±17 | 60 | ±1.8 | 224 | ±27 | – | – |
500 mm | 236 | ±28 | 81 | ±3.4 | 295 | ±44 | – | – |
1,000 mm | 448 | ±102 | 171 | ±15 | 608 | ±189 | – | – |
2,000 mm | 906 | ±415 | 349 | ±60 | 1,300 | ±873 | – | – |
5,000 mm | 2,766 | ±3,900 | 898 | ±400 | – | – | – | – |
– | – | +183 | – | – | – | – | – | |
