名称：F系列 GOBLET一般用途应变片。
型号：F系列。
用途：应力应变测量。

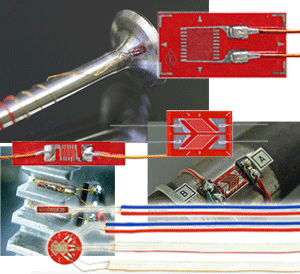

产品图片：
产品简介：F系列的合金箔敏感栅仅几微米，基底使用了厚度约0.03mm的高绝缘性的特殊塑料，大幅提升了使用温度。为了区分温度补偿对象材料，基底采用了不同的识别颜色。除一般用应变片外，还提供用于应力集中测量、扭矩测量等特殊应变片。并且还配备带有各类导线的应变片。
被测物材料 | 金属、玻璃、陶瓷 | 基底 | 特殊塑料 |
使用温度范围 | -196 ~ +150°C | 敏感栅 | 铜镍 |
温度补偿范围 | +10 ~ +100°C | 应变极限 | 5% |
主要适用粘合胶 | CN、P-2、EB-2 | 疲劳寿命 | 1×106 |
产品规格：
1.残余应力测量
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 | 应变片 |
3轴 | FR-5-11 | 5 | 1.5 | φ12.0 | 120 | - | |
双轴应变花 | EUBC-06-11 | 0.6 | 0.7 | φ2.4 | 120 | - | |
3轴 | FRAS-2-11 | 2 | 1.1 | 9 | 9 | 120 | 7 |
| FRS-2-11 | 1.5 | 1.3 | φ9.5 | 120 | 5.14 | |
FRS-3-11 | 3 | 2.6 | φ17.5 | 120 | 10.26 | ||
备注：备有选购件F（使用无铅焊锡：带CE标志）。
每包装有10片。
2.剪切应力测量
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
单轴 | FLT-05A-11 | 0.55 | 0.66 | 4.0 | 1.3 | 120 |
单轴 | FLT-05B-11 | 0.55 | 0.66 | 4.0 | 1.3 | 120 |
备注：备有选购件F（使用无铅焊锡：带CE标志）。
每包装有10片。
3.扭矩测量用
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
90° 双轴应变花， | FCT-2-11 | 2 | 1.5 | 8.7 | 6.5 | 120 |
FCT-2･350-11 | 2 | 1.7 | 7.6 | 5.3 | 350 |
备注：备有选购件F（使用无铅焊锡：带CE标志）。
每包装有10片。
4.双轴分散型
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
| FCB-2-11 | 2 | 1.5 | 8.2 | 8 | 120 |
FCB-6-350-11 | 6 | 2 | 10 | 13 | 350 |
备注：备有选购件F（使用无铅焊锡：带CE标志）。
每包装有10片。
5.应力集中测量用
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底 | 基底 | 电阻 | 应变片 | 应变片 |
5片 单轴 X轴方向 | FXV-1-11-002LE | 1 | 1.3 | 5 | 12 | 120 | 聚酰亚胺 | 2mm |
| FBXV-04-11-005LE | 0.4 | 1.3 | 5.4 | 7.4 | 120 | 聚酰亚胺 | 1mm |
5片 单轴 Y轴方向 | FYV-1-11-002LE | 1 | 1.4 | 5 | 12 | 120 | 聚酰亚胺 | 2mm |
| FBYV-06-11-005LE | 0.6 | 0.8 | 5.3 | 7 | 120 | 聚酰亚胺 | 1mm |
10片 双轴 X轴和Y轴方向 | FCV-1-11-005LE | 1 | 1.4 | 7.5 | 12 | 120 | 聚酰亚胺 | 2mm |
10片 单轴 X轴方向 | CCFXX-1 | 1 | 1.5 | 16.4 | 4.5 | 120 | - | - |
10片 单轴 Y轴方向 | CCFYX-1 | 1 | 1.5 | 16.4 | 4.5 | 120 | - | - |
备注：备有选购件F（使用无铅焊锡：带CE标志）。
每包装有10片。
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
聚酰亚胺 预装5cm | FBX-04-11-005LE | 0.4 | 1.3 | 5.4 | 1 | 120 |
聚酰亚胺 预装5cm | FBY-06-11-005LE | 0.6 | 0.8 | 5.3 | 1 | 120 |
聚酰亚胺 预装2cm | FLX-1-11-002LE | 1 | 1.3 | 5 | 2 | 120 |
备注：备有选购件F（使用无铅焊锡：带CE标志）。
每包装有10片。
