F系列 GOBLET一般用途应变片

名称：F系列 GOBLET一般用途应变片。

型号：F系列。

用途：符合CE认证，应力应变测量。

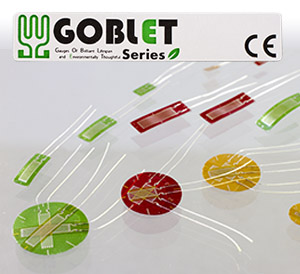

产品图片：

产品简介：GOBLET系列是TML（日本东京测器）公司推出的一款符合CE认证的应变片。GOBLET是“Gauges Of Brilliant Lifespan and Environmental Thoughtful”的缩写，意为“寿命长的环保型应变片”。该系列采用无铅焊锡，符合RoHS2.0指令和CE认证标准。基底采用颜色识别，用于区别温度自补偿的材料。加长导线同样带有CE标志。

被测物材料	金属、陶瓷、复合材料	基底	特殊塑料
使用温度范围（°C）	-196～+150°C	敏感栅	铜镍箔
温度补偿范围（°C）	+10～+100°C	应变极限（室温）	5%（50000×10^-6应变）
主要适用粘合胶	CN、NP-50B、EB-2	疲劳寿命（室温）	1×10⁶ （±1500×10^-6应变）

产品规格：

●单轴

片型	型号	敏感栅长 (mm)	敏感栅宽 (mm)	基底长度 (mm)	基底宽度 (mm)	电阻 (Ω)
	FLGB-02-11 FLGB-02-17 FLGB-02-23	0.2	1.4	3.5	2.5	120
	FLGB-1-11 FLGB-1-17 FLGB-1-23	1	1.1	6	2.5	120
	FLAB-03-11 FLAB-03-17 FLAB-03-23	0.3	1.4	3	2	120
	FLAB-05-11 FLAB-05-17 FLAB-05-23	0.5	1.2	4.3	2.2	120
	FLAB-1-11 FLAB-1-17 FLAB-1-23	1	1.3	5	2.5	120
	FLAB-1-350-11 FLAB-1-350-17 FLAB-1-350-23	1	1.6	4.5	3	350
	FLAB-2-11 FLAB-2-17 FLAB-2-23	2	1.5	6.5	3	120
	FLAB-2-350-11 FLAB-2-350-17 FLAB-2-350-23	2	1.9	6	3.5	350
	FLAB-3-11 FLAB-3-17 FLAB-3-23	3	1.7	7.7	3.5	120
	FLAB-3-60-11 FLAB-3-60-17 FLAB-3-60-23	3	1.2	7.7	3	60
	FLAB-3-350-11 FLAB-3-350-17 FLAB-3-350-23	3	1.6	7.2	3	350
	FLAB-5-11 FLAB-5-17 FLAB-5-23	5	1.5	10	3	120
	FLAB-5-350-11 FLAB-5-350-17 FLAB-5-350-23	5	1.8	9.4	3.8	350
	FLAB-6-11 FLAB-6-17 FLAB-6-23	6	2.2	11	4.3	120
	FLAB-6-350-11 FLAB-6-350-17 FLAB-6-350-23	6	2.6	10.8	4.5	350
	FLAB-6-1000-11 FLAB-6-1000-17 FLAB-6-1000-23	6	4.6	11	7	1000
	FLAB-10-11 FLAB-10-17 FLAB-10-23	10	2.5	15.4	5	120
	FLAB-10-350-11 FLAB-10-350-17 FLAB-10-350-23	10	3	16	5	350
	FLAB-30-11 FLAB-30-17 FLAB-30-23	30	2	35	5	120
	FLKB-1-11 FLKB-1-17 FLKB-1-23	1	0.7	4.5	1.4	120
	FLKB-2-11 FLKB-2-17 FLKB-2-23	2	0.9	5.5	1.5	120
	FLKB-6-11 FLKB-6-17 FLKB-6-23	6	1	11	2.2	120
	FLKB-10-11 FLKB-10-17 FLKB-10-23	10	1.6	15	3.8	120

备注：每包装有10片。

●双轴0°/90°

片型	型号	敏感栅长 (mm)	敏感栅宽 (mm)	基底长度 (mm)	基底宽度 (mm)	电阻 (Ω)
	FCAB-1-11 FCAB-1-17 FCAB-1-23	1	0.7	φ4.5		120
	FCAB-1-350-11 FCAB-1-350-17 FCAB-1-350-23	1	1.6	φ8		350
	FCAB-2-11 FCAB-2-17 FCAB-2-23	2	0.9	φ7		120
	FCAB-2-350-11 FCAB-2-350-17 FCAB-2-350-23	2	1.9	φ9.5		350
	FCAB-3-11 FCAB-3-17 FCAB-3-23	3	1.7	φ11		120
	FCAB-3-350-11 FCAB-3-350-17 FCAB-3-350-23	3	2	φ10		350
	FCAB-5-11 FCAB-5-17 FCAB-5-23	5	1.9	φ12		120
	FCAB-5-350-11 FCAB-5-350-17 FCAB-5-350-23	5	1.8	φ10		350
	FCAB-6-11 FCAB-6-17 FCAB-6-23	6	2.4	φ14		120
	FCAB-10-11 FCAB-10-17 FCAB-10-23	10	2.5	φ17		120

备注：每包装有10片。

●三轴0°/45°/90°

片型	型号	敏感栅长 (mm)	敏感栅宽 (mm)	基底长度 (mm)	基底宽度 (mm)	电阻 (Ω)
	FRAB-1-11 FRAB-1-17 FRAB-1-23	1	0.7	φ4.5		120
	FRAB-1-350-11 FRAB-1-350-17 FRAB-1-350-23	1	1.6	φ8		350
	FRAB-2-11 FRAB-2-17 FRAB-2-23	2	0.9	φ7		120
	FRAB-2-350-11 FRAB-2-350-17 FRAB-2-350-23	2	1.9	φ9.5		350
	FRAB-3-11 FRAB-3-17 FRAB-3-23	3	1.7	φ11		120
	FRAB-3-350-11 FRAB-3-350-17 FRAB-3-350-23	3	2	φ10		350
	FRAB-5-11 FRAB-5-17 FRAB-5-23	5	1.9	φ12		120
	FRAB-5-350-11 FRAB-5-350-17 FRAB-5-350-23	5	1.8	φ10		350
	FRAB-6-11 FRAB-6-17 FRAB-6-23	6	2.4	φ14		120
	FRAB-10-11 FRAB-10-17 FRAB-10-23	10	2.5	φ17		120

●玻璃/陶瓷测量材料用

片型	型号	敏感栅长 (mm)	敏感栅宽 (mm)	基底长度 (mm)	基底宽度 (mm)	电阻 (Ω)
单轴（G.F.约2.1）	FLAB-2-8	2	1.5	6.5	3	120
单轴（G.F.约2.1）	FLAB-5-8	5	1.5	10	3	120
90° 双轴应变花（G.F.约2.1）堆叠型	FCAB-2-8	2	0.9	φ7		120
90° 双轴应变花（G.F.约2.1）堆叠型	FCAB-5-8	5	1.9	φ12		120
45°/90° 3轴应变花（G.F.约2.1）堆叠型	FRAB-2-8	2	0.9	φ7		120
45°/90° 3轴应变花（G.F.约2.1）堆叠型	FRAB-5-8	5	1.9	φ12		120

备注：每包装有10片。

●F系列应变片专用导线推荐

GOBLET通用型（带CE标志）
使用目的	产品名称	导线代码	导线适用温度	型号名称（示例）
一般测量（无温度变化）	平行乙烯基	LJB-F	-20~+80°C	FLAB-5-11-3LJB-F
一般测量（无温度变化）	平行乙烯基	LJC-F	-20~+80°C	FLAB-5-11-3LJC-F
一般测量	3线平行乙烯基	LJBT-F	-20~+80°C	FLAB-5-11-3LJBT-F
一般测量	3线平行乙烯基	LJCT-F	-20~+80°C	FLAB-5-11-3LJCT-F
中高温	3线平行乙烯基	LXT-F	-20~+150°C	FLAB-5-11-3LXT-F
带测温功能	3线平行乙烯基	TLJBT	-20~+80°C	FLAB-5T-11-3TLJBT
单片4线	聚丙烯4线平行（带水晶头）	LQM-F	-20~+100°C	FLAB-5-11-3LQM-F
单片4线	乙烯基4线平行（带水晶头）	LBQM-F	-20~+80°C	FLAB-5-11-3LBQM-F

使用无铅焊锡的导线仅限带有CE标志的GOBLET应变片。
注意，在使用无铅焊锡的导线型号名称中添加了“-F”。
