名称：超动态信号测试分析系统。
型号：DH5960。
产地：中国。
用途：研究院、企业的实验室进行科研实验；航空航天、土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构爆炸冲击性能等测试。
产品简介：DH5960超动态信号测试分析系统，每通道自带8M点缓存，20MHz瞬态采样速率，频响达1MHz，是为冲击、爆破试验专门设计。采用19吋标准机箱结构，利用千兆以太网交换机扩展，单台计算机可以实现无限多通道的超动态信号并行同步测试和分析。广泛应用于航空航天、武器兵器、汽车工业、机械工程等行业瞬态信号的精准捕捉。

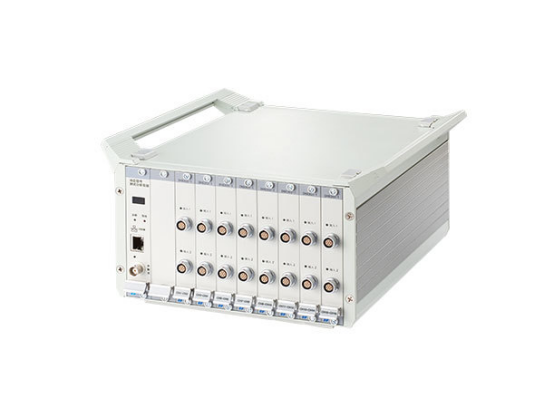

产品图片：
产品特点：
● 内置多功能适调器，可完成应力应变、电压及IEPE等信号的测试；
● 采用先进的片上系统（SOC），千兆网传输，通道数可无限扩展，直接将数据存储到计算机的硬盘中，数据实时传送速度达32MB/s，实现快速数据回送；
● 每通道包含独立的DSP实时信号处理系统和16位逐次逼近型A/D；逐次逼近型A/D与Σ-ΔAD相比，更适用于瞬态阶跃信号的精准采集，不会产生吉布斯现象；
● DMA传输方式，保证长时间采样的不死机、不漏码；
● 四线制供桥，桥压不受导线电阻影响，保证远端桥压精度，无需测量导线电阻及修正。
产品规格：
模数转换器 | 16位逐次逼近型A/D |
电压量程 | ±20mV～±10V多档切换 |
电压示值误差 | 不大于±0.5%F.S |
示值稳定性 | 优于±0.1%/2h |
非线性 | 0.1%（F.S） |
噪声 | 不大于8μVrms（输入短路，在最大增益和最大带宽时折算至输入端） |
应变量程 | ±100000με、±10000με、±1000με |
应变示值误差 | ±（0.5％red±3με） |
桥路方式 | 半桥（四线制供桥）、全桥（四线制供桥）；三线制1/4桥 |
连续采样速率 | 最高1MHz/通道，分档切换 |
瞬态采样速率 | 最高20MHz/通道，分档切换 |
存储深度 | 瞬态记录时，1至8192k数据点任意设置；连续记录时，由计算机剩余硬盘空间容量决定 |
瞬态记录延时深度 | 0～8191k数据点任意设置 |
频响范围 | DC～1MHz(+0.5dB～-3dB)(300kHz平坦) |
同步方式 | 多机箱之间通过同步时钟盒同步，同步精度20ns |
