高性能动态信号测试分析系统
名称：高性能动态信号测试分析系统。
型号：DH5922D。
产地：中国。
用途：高校实验室的学生教学实验（土木工程等力学等专业）；航空航天、土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试。
产品简介：DH5922D动态信号测试分析系统，是为大型结构的强度和寿命评估试验专门设计，采用19英寸标准机箱结构，利用千兆以太网通讯，通过交换机扩展，单台计算机可以实现多通道动态信号并行同步测试和分析，也可选择采用USB3.0通讯接口。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。

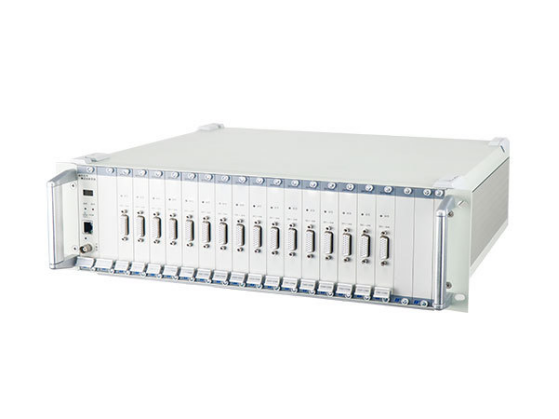

产品图片：
产品特点：
● 以太网通讯 实现 无限 通道的扩展；
● 支持智能导线识别功能， 方便大型系统测点信息编辑设置；
● 可长时间实时、无间断记录多通道信号，所有通道并行同步工作， 最高采样速率256kHz/通道；
● 具有应变桥路自检功能可快速获知通道当前状态。
产品规格：
模数转换器 | 每通道独立24位A/D |
电压量程 | ±100mV～±10V多档切换 |
电压示值误差 | 不大于0.2%F.S |
示值稳定性 | 0.05％/h（20℃±1℃的环境下，预热一小时后测量） |
噪声 | 不大于3μVrms（输入短路，在******增益和******带宽时折算至输入端） |
应变量程 | ±100000με、±10000με、±1000με |
应变示值误差 | ±（0.5%red±3με） |
桥路方式 | 全桥、半桥，三线制1/4桥 |
连续采样速率 | 最高256kHz/通道，分档切换 |
频响范围 | DC～100kHz（＋0.5dB~-3dB）（50kHz平坦） |
同步方式 | 多机箱之间通过同步时钟盒同步，同步精度20ns |
