名称：高性能动态信号测试分析系统。

型号：DH8303N。

产地：中国。

用途：研究院、企业的实验室进行科研实验；航空航天、土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试。

产品简介：DH8303N动态信号测试分析系统，是为结构的动态特性能专门设计，每通道独立的32位A/D转换器。采用19吋标准机箱结构，利用千兆以太网交换机扩展，单台计算机可以实现无限多通道的振动信号并行同步测试和分析。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。

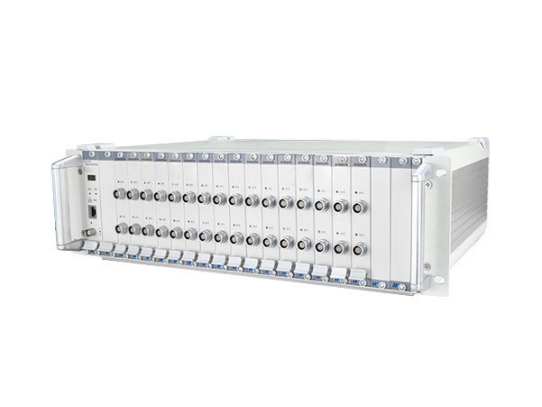

产品图片：

产品特点：

● 内置多功能适调器，无需外挂调理模块，可完成应力应变、电压及IEPE等信号的测试；

● 千兆以太网通讯，通道数可无限扩展，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通 道并行同步工作，连续采样速率可达256kHz/通道；

● DMA传输方式，保证长时间采样的不死机、不漏码；

● 每通道包含独立的DSP实时信号处理系统和32位逐次逼近型A/D转换器；

● 半桥、全桥方式采用四线制供桥，具备桥压自动校准功能，保证远端桥压精度，无需测量导线电阻及修正；

● 应变测量具备桥路自检；

● 支持智能导线(EID)识别和TEDS传感器识别功能。

● 系统组成：数据采集系统与计算机通过千兆以太网通讯，通过网络技术，可实现无限多通道扩展并行采样，实时进行信号采集、储存、显示和分析等。

产品规格：

模数转换器

32位A/D

电压量程

±10mV～±10V多档切换

电压示值误差

±0.05%F.S

示值稳定性

0.01％/天（20℃±1℃的环境下，预热一小时后测量）

非线性

0.01%F.S

噪声

不大于3μVrms（输入短路，在大增益和大带宽时折算至输入端）

零点漂移

小于1με/天（输入短路，预热1.5小时后，恒温，在大增益时折算至输入端）

应变量程

±100000με、±10000με

应变示值误差

±（0.1%red±2με）

桥路方式

半桥（四线制供桥）、全桥（四线制供桥）、三线制1/4桥（120Ω）

连续采样速率

256kHz/通道，分档切换

频响范围

DC～100kHz（＋0.5dB～-3dB）（50kHz平坦）

同步方式

多机箱之间通过同步时钟盒同步，同步精度20ns
