名称：高性能动态信号测试分析系统。

型号：DH8302。

产地：中国。

用途：内置多功能适调器，可完成应力应变（支持全桥、半桥、三线制 1/4 桥）、 电压（差分和单端 DC、AC）及 IEPE（差分和单端）等信号的测量；外置适调器，可完成电荷(差分和单端)、电流、电阻值等信号的测量；选配各种类型的信号采集卡，可满足信号源输出、转速/脉冲计数测量、总线信号解析与采集、数字I/O输入与输出等功能；隔离型采集板卡可用于传导干扰和电磁环境恶劣的强干扰环境下信号的准确测量。

产品简介：DH8302是全新一代高速、高性能动态信号测试分析系统，采用千兆以太网通讯，通道功能灵活且易用，完美的综合指标，连续采样频率1MHz，采用19英寸标准机箱结构，利用千兆以太网交换机扩展，单台计算机可以实现无限多通道的振动信号并行同步测试和分析。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。

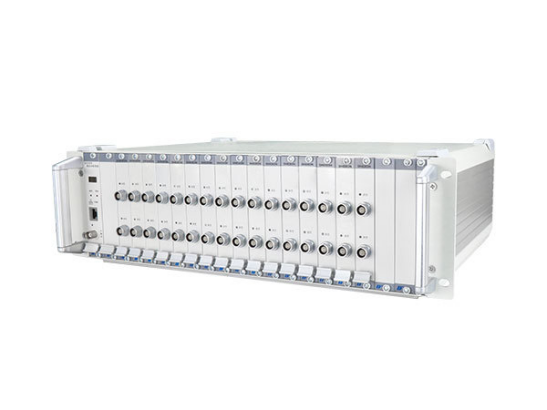

产品图片：

产品特点：

● 采用标准19英寸（或半19英寸）机箱结构，通道数可无限扩展；

● 千兆或百兆以太网通讯可选；

● DMA传输技术，实现所有通道数据的实时传输、实时显示、实时存储和实时分析；

● 所有通道高精度同步采集；

● 支持智能导线（EID）和传感器（TEDS）自动识别；

● 支持应变桥路自检及导线电阻自动测量功能；

● 完美的综合指标，先进的隔离技术和合理的接地，使系统具有强的抗干扰能力，用于各种工程现场的检测。

产品规格：

模数转换器

18位逐次逼近型A/D

电压量程

±5mV～±10V多档切换

电压示值误差

±0.05%F.S

示值稳定性

0.01%/天（20℃±1℃的环境下，预热一小时后测量）

非线性

0.01%F.S

噪声

不大于3μVrms（输入短路，在大增益和大带宽时折算至输入端）

零点漂移

小于1με/天（输入短路，预热1.5小时后，恒温，在大增益时折算至输入端）

应变量程

±100000με、±10000με、±1000με

应变示值误差

±（0.1%red±2με）

桥路方式

半桥（四线制供桥）、全桥（四线制供桥）、三线制1/4桥

连续采样速率

1MHz/通道

频响范围

DC～300kHz（＋0.5dB～-3dB）（100kHz平坦）

同步方式

多机箱之间通过同步时钟盒同步，同步精度20ns
