名称：R550系列红外热像仪。

型号：R550。

产地：日本。

用途：高速120Hz采样时，可以确认细小飞溅的发生状况及热影响的状态。

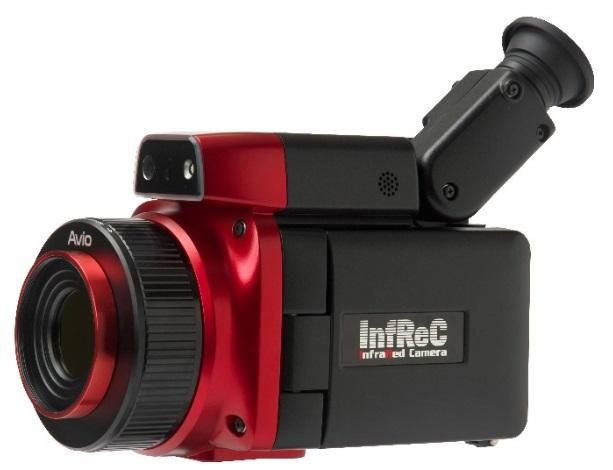

产品图片：

产品简介：

高速  超分辨  高感度  高精度  USB传送

快120Hz的高速采样(R550-Pro)

※R550PRO:PC实时传送

■120Hz：640×120窗口显示时

■60Hz ：640×240窗口显示时

■30Hz ：640×480窗口显示时

复数枚图像的超分辨处理实现120像素的高分辨率

■记录像素

1280×960像素 超分辨率(SR)模式

640×480像素

■空间分辨率 0.58mrad相当 超分辨率(SR)模式

适用于各种场合的多种镜头

■21μm近拍放大镜头 ■52μm近拍放大镜头

■2倍望远镜头 ■2倍视角放大镜头 ■3倍视角放大镜头

应用不同的两种型号

■R550-PRO 测量范围 -40～2000℃

适用于评价・分析等高温物体的温度测量的多功能R&D用型号

■R550 测量范围 -40～650℃

适用于电力设备、工厂设备的点检的设备诊断用型号

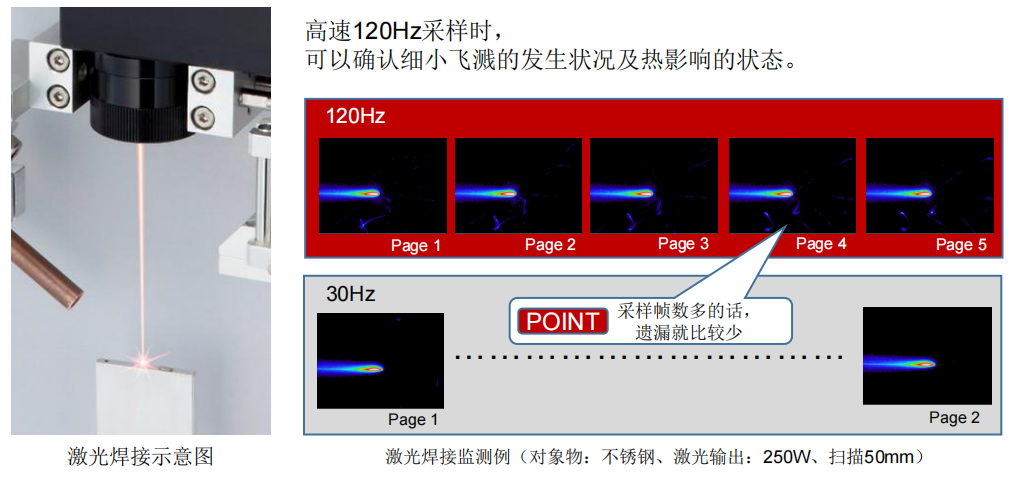

支持焊接过程中的监测

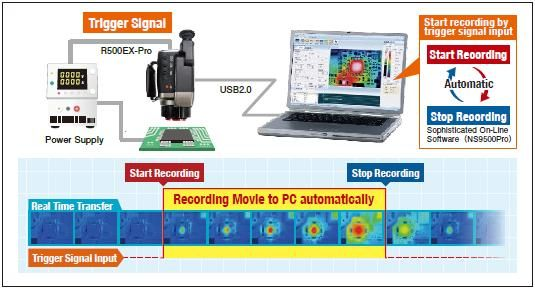

自动视频录像功能

■外部触发信号输入自动开始视频录像（连接PC）

■不需要构筑Ｉ/Ｏ系统，与试验装置及现场设备连动进行数据采集

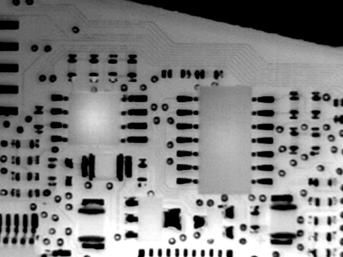

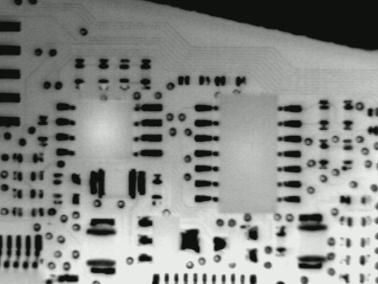

记录120像素的图像(SR模式)

120万像素                                                           120万像素

（SR模式图像、数字化聚焦x2.0）         （通常模式图像、数字化聚焦x2.0）

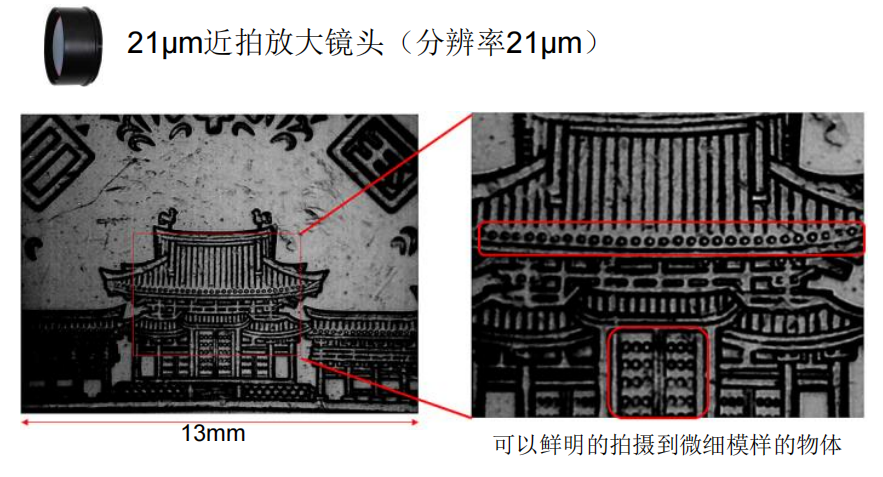

选配的广角和近拍镜头实现鲜明的测量

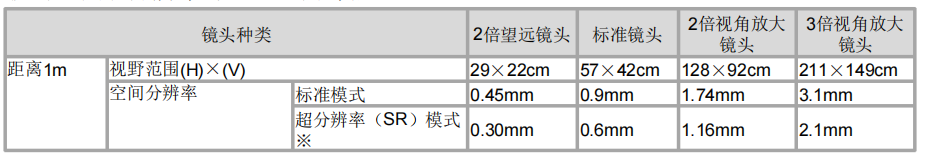

测量距离和视角的大小

视野范围和分辨率与处理距离等倍。

技术规格：

功能

R550Pro

R550Pro-D

R550

R550-D

基本性能

传感器

平面非冷却传感器(微辐射热测量计)

测量波长

8 to 14μm

测量温度范围

－40 to 2000°C

－40 to 650°C

温度分辨率

0.025°C at 30°C

温度精度

±1°C *1

帧频

30Hz/60Hz*2/120Hz*3

7.5Hz

30Hz

7.5Hz

传感器像素

640(H)× 480(V) pixels

记录像素

标准：  640(H)  × 480(V) , 超分辨率(SR模式)：1280(H)  × 960(V) *4

测量视角

32°(H)  × 24°(V) (标准镜头)

空间分辨率

标准： 0.87mrad        超分辨率(SR模式)： 0.58mrad相当 *5

测量距离范围

10cm to infinity (标准镜头) *6

聚焦

自动/手动

图像显示

自动功能

自动量程/自动聚焦/全自动

色板

7种(彩虹色、橄榄色、虹膜色、热铁色、光亮色、白热色、黑热色)

阶层显示

256 / 32 / 16 / 8 阶层

可视图像

CMOS  500万像素

可视图像合成

并列、 FUSION(透过合成)、图像重叠(透过合成)

显示功能

1~8倍连续数字化聚焦(滚动显示位置的功能)、网格显示、同时显示9个画面(静止图像读取时)

画质改善

去除干扰、平均化(去除残像功能) 、边缘强调

测量功能

点温度测量

可移动点動点×10、温度搜寻(×1、低×1 )、 2点间温度差

区域内温度测量

BOX 5   (各区域内的 ・ 低 ・ 平均温度)

N/A

直线上的温度曲线

水平／垂直／水平＋垂直

报警功能

报警显示、报警音、颜色报警(ISO) 、报警记录

报警信号输出

N/A

温度补偿功能

放射率补偿

漂移稳定

放射率补偿、环境 ・ 背景温度补偿、距离补偿

多点放射率补偿、放射率表功能

反向计算放射率功能

N/A

Yes

N/A

记录・输出

记录媒介

SD卡、对应SDHC

数据形式

静止画面:附带温度数据的JEPG 、14bit(可视图像)    视频:SVX文件(专用)

数据记录

静止画面(附带温度表的JPEG 、14bit)、同时记录可视图像

超分辨率(SR模式)

Yes

快速宽幅图像模式

横向约100°相当/纵向约75°相当

SD视频记录

Max 3Hz

N/A

间隔记录

3秒~60分钟间隔、同时记录可视图像

外部触发记录

Yes

N/A

声音记录

30秒

文本记录

多128文字(SD卡读入热图像时附带)

通信接口

USB2.0

主存储器

Yes

视频传送

红外图像: ： 30Hz、同时记录可视图像 *7

窗口数据传送

W1:640×240

W2:640×120

红外图像

W1 ：  60Hz

W2 ：120Hz

N/A

自动记录功能

外部触发的自动记录功能

N/A

录像输出

NTSC / PAL 切换

报警输出

空接点信号

N/A

外部触发输入

脉冲信号

N/A

其

他

显示屏

3.5英寸彩色液晶屏(倾斜机构、亮度调整功能)、彩色液晶视窗(倾斜机构)

摄影辅助功能

无线遥控器、激光线(红色、级别2 、IEC 60825- 1 2007/2014)、 LED灯

环境

使用环境温度/湿度

- 15°C to 50°C, 90%RH (无结露)

保存温度/湿度

-40°C to 70°C, 90%RH (无结露)

振动、冲击

29.4m/sec2   (3G)、  294m/sec2   (30G)

EMC

CE适合规格(级别A)

防尘 ・ 防水构造

保护等级  IP54

电池使用时间

2.5小时

AC电源

100V － 220V AC, 50/60Hz

尺寸

约 H121mm×W105mm×D195mm (不包括凸起部位)

重量

约 1.3kg (包括电池)

标准附属品

外箱、 SD卡、 USB线缆、无线遥控器、把手绷带、背带、镜头盖、操作说明书、免费体验版软件 (CD-ROM)、电池

标准附属PC软件

InfReC Analyzer NS9500Professional

InfReC Analyzer NS9500Standard *8

*1 环境温度：20 to 30ﾟC 量程1、（其他：±2ﾟC 或 ±2%.）

*2 Windowing ‘Mode W1（640×240）’

*3 Windowing ‘Mode W2（640×120）’

*4 只对应静止图像。

*5 根据防止抖动效果抽出特征，复数枚图像合成处理后的效果。

*6 温度精度的保证范围：30cm～∞

*7 传送30Hz图像时，只传送红外图像。

*8 使用R550/R550-D传送红外热图像数据时，需要升级到 “ InfReC Analyzer NS9500 Professional ” (选配软件 )。

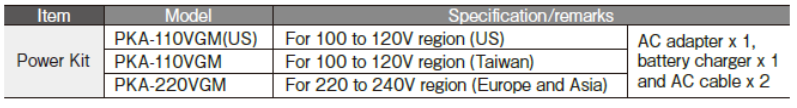

电源配件

R550系列不包括交流适配器、充电器和电源线。订购R550时，请同时采购相应的电源配件。

选配

名称

型号

规格

备注

镜头

2倍望远镜头

IRL-TX02D

视角：16° (H)×12°(V)

2倍视角放大镜头

IRL-WX02D

视角：64° (H)×48°(V)

3倍视角放大镜头

IRL-WX03D

视角：96° (H)×72°(V)

21μm近拍放大镜头

IRL-C021UB20

视野：13mm  (H)×10mm(V)、工作距离：20mm

52μm近拍放大镜头

IRL-C052UB

视野：33mm  (H)×25mm(V)、工作距离：56mm

配件

AC适配器

RC60G-09D-110V(US)/110V/220V

110V(US), 110V, 220V

电池

2UR18650F

2500mAh, 使用时间：2小时

充电器

NC-LSC05-110V  (US)/100V/220V

110V(US), 110V, 220V

液晶屏

IRU-F01A

★记载的红外热像仪装置属于 「目录管制产品」。带出日本时， 需要日本政府的输出许可， 需要办理相应的申请。输出同盟国(经济产业省 ：输出贸易管理令别表第3表) 以外的国家和地区时，(根据用途/销售方)需要办理日本政府的许可。

●记载的公司名称及商品名称是各公司的登陆商标。  ●彩页中有合成画面。 ●记载的规格・样式・价格等有变更时， 恕不另行通知。
