名称：R450PRO（-D）红外热像仪。

型号：R450PRO（-D）。

产地：日本。

用途：R450系列红外热像仪通过非接触式测量，能快速的获得被测物表面温度，并将温度分布情况和数据转换为图像的形式，帮助用户准确识别温度异常情况。

标准规范：Q/JY25-2003, CECS204:2006, DGJ32/TJ81-2009, JG/T269-2010, GB/T29183-2012, JGJ/T277-2012。

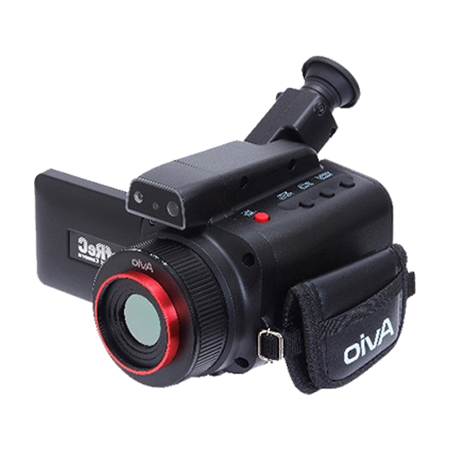

产品图片：

符合技术规范：

    Q/JY25-2003《红外热像法检测建筑物外墙饰面粘贴质量技术规程》

    CECS204:2006《红外热像法检测建筑物外墙饰面层粘结缺陷技术规程》

    DGJ32/TJ81-2009《建筑工程红外热成像法检测技术规程》

    JG/T269-2010《建筑红外热像检测要求》

    GB/T29183-2012《红外热像法检测建设工程现场通用技术要求》

    JGJ/T277-2012《红外热像法检测建筑外墙饰面粘结质量技术规程》

产品特点：
● 视域内更精细的图像质量
     视角：24°×18°
     像素：480×360
     空间分辨率：0.87mrad
● 跨度更广的测温范围
   无需切换测温段，实现-40~1500℃的测温跨度。

● SR功能使得图像细节更清晰
※SR模式960×720像素，标准镜头下可测试更细微的目标物温度。

● 可为不同领域选择合适的型号，例如质量控制，生产现场维护，研发应用等。

 R450Pro(-D)

全功能负载模型；
测温范围-40~1500°C，可用于研发领域、焊接过程中储热/散热的过程分析等。

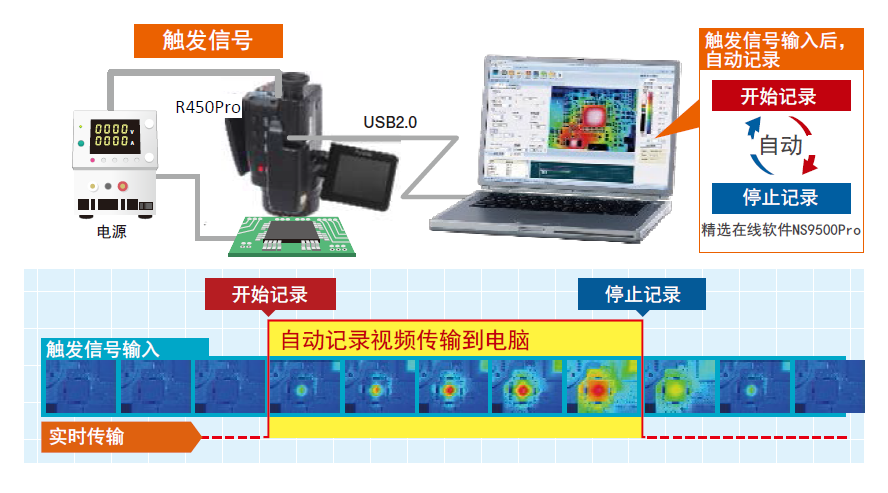

● 内置视频自动记录功能
   通过外部触发输入R450Pro，软件将自动进行视频记录；
   测试设备与现场设备连接时，无需配置I/O系统也可实现数据记录；

技术规格：

功能

R450Pro

R450Pro-D

基本参数

探测器

非制冷焦平面

波长

8 to 14μm

测温范围

-40 至 1500°C

温度分辨率 (NETD)

0.025°C at 30°C (S/N增强)

精度

±1°C*1

帧频

40Hz

8Hz

探测器像素

480(H)× 360(V)像素

图像记录像素

标准模式：480(H)× 360(V)
超分辨率模式(SR)：960(H) × 720(V) *2

视域

24°(H) × 18°(V)  (标准镜头)

空间分辨率

标准模式：0. 87mrad
超分辨率模式(SR)：0.58mrad*3

焦距

≥10cm(标准镜头)*4

聚焦

自动/手动

图像显示

自动功能

自动调焦、自动调整温度上下限、全自动调整

调色板

7个调色板(彩虹色、明亮色、白热、黑热等)

色阶

256 / 32 / 16 / 8级

可见光

CMOS相机500万像素

可见光/红外

并列显示、融合（可调整透明度）、画中画（可调整透明度）

显示功能

1-8倍连续放大（带有显示定位滚动），网格，9幅图显示（回放时）

画质增强

去噪、平均化（除残像功能）、边缘增强

测量功能

点温

10个可移动的点，温度搜索：温度/低温度各一个、温差
显示

指定区域的温度显示

温度、低温度和平均温度（1-5个区域）

线轮廓

水平，垂直，水平和垂直

报警功能

画面报警，声音报警，颜色报警，报警记录

报警信号输出

温度校正

辐射率校正，环境/背景温度校正，距离校正

辐射率

多点校正，提供辐射率表

辐射率反向计算

防抖动模式

提供

存储和输出

存储卡

SD卡，SDHC卡

存储格式

静态图：JPEG热图像(带温度数据)，14bit（带可见光图像），视频：SVX格式（特有格式）

数据存储

静态图(JPEG格式带温度数据，14bit)，可见光图像同时记录

超分辨率模式
(SR)

提供

全景扫描

水平方向75°/ 垂直方向 56 °

SD卡视频
记录速度

≤5Hz

≤4Hz

间隔拍摄

3秒- 60分钟间隔可选，同时记录可见光图像

外部触发记录

提供

声音记录

30秒录音，按单幅热图像进行回放

文字注释

每张热图像可注释128个字符，从SD卡导入字符。

接口

USB2.0

大容量存储

提供

视频数据传输

热图像：≤40Hz，同时记录可见光图像*5

热图像：≤8Hz，同时记录可见光图像*5

外部触发输入

通过外部触发输入可自动记录功能

视频输出

NTSC / PAL 可切换

报警输出

触点信号，无电压

外部触发输入

脉冲信号

其它

显示

3.5寸LCD 显示屏（可旋转、亮度可调）；彩色取景器（可倾斜调节）

辅助功能

激光指示器（红色，2级，IEC 60825-1 2007/2014），LED照明灯，有线遥控器

环
境

操作温度和湿度

－15°C to 50°C, 90%RH (无凝露)

存储温度和温度

－40°C to 70°C, 90%RH (无凝露)

抗振性/抗冲击性

29.4m/sec2 (3G), 294m/sec2 (30G)

EMC

符合CE认证 (A级)

防尘/防水

防护等级 IP54

电池

连续工作2.5小时，可充电锂电池

AC电源

100V－220V AC, 50/60Hz

尺寸

约高121mm×宽105mm×长195mm（不包括突起部分）

重量

约1.3kg (包括电池)

标准配置

携带箱、SD卡、USB线、有线遥控器、肩带、手带、可充电电池(1块)、操作软件、使用说明书

标配软件

InfReC Analyzer NS9500Pro

*1 仅温度环境在20-30℃，测温范围-20~60℃时（其他情况下±2℃或±2%）；
*2 仅静态图；
*3 所有帧的图片经过SR模式处理及防抖动除重影功能，空间分辨率增强；
*4 对于温度精度：30cm~∞；
*5 仅红外热图像传输时的速度为40HZ；
