名称：P系列 聚酯应变片。

型号：P系列。

用途：应力应变测量，混凝土用。

产品图片：

产品简介：P系列应变片基底材料采用聚酯树脂，主要用于混凝土、砂浆或岩石的表面应变测量。

被测物材料

混凝土、砂浆

基底

聚酯纤维

使用温度范围
（°C）

-20~+80°C

敏感栅

铜镍（丝）

温度补偿范围
（°C）

+10~+80°C

应变限
（室温）

2%
（20000×10^-6应变）

主要适用粘合胶

CN-E、RP-2、PS

疲劳寿命
（室温）

1×10⁵
（±1000×10^-6应变）

产品规格：

单轴/双轴/3轴

样式

型号

敏感栅长
(mm)

敏感栅宽
(mm)

基底长度
(mm)

基底宽度
(mm)

电阻
(Ω)

单轴
（G.F.约2.1）

PL-60-11

60

1

74

8

120

PL-90-11

90

1

105

8

120

PL-120-11

120

1

135

8

120

90° 双轴交叉，
堆叠型（G.F.约2.1）

PLC-60-11

60

1

74

74

120

45°/90° 3轴应变花
堆叠型
（G.F.约2.1）

PLR-60-11

60

1

74

74

120

备注：每包装有10片。

P系列专用一体式导线

建议使用P/PF系列的单轴一体式导线。
应变花片PLC、PLR、PFLC和PFLR未配一体式导线。

使用目的

产品名称

导线型号

使用温度 (°C)

型号（示例）

一般测量
（测量过程中温度不变）

平行乙烯基

LJB-F

-20~ +80

PL-60-11-3LJB-F

LJC-F

PL-60-11-3LJC-F

一般测量

3线平行乙烯基

LJBT-F

-20~ +80

PL-60-11-3LJBT-F

LJCT-F

PL-60-11-3LJCT-F

单片4线系统

0.08mm² 聚丙烯4线平行线
-LQM-F

LQM-F

-20~ +100

PL-60-11-3LQM-F

0.08mm² 乙烯4线平行线
LBQM/LBQM-F

LBQM-F

-20~ +80

PL-60-11-3LBQM-F

备注：*双轴/3轴应变花的应变片不能提供带导线型号。

*使用无铅焊锡的导线仅限带有CE标志的应变片。

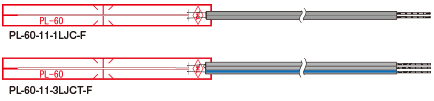

带标准导线的P系列应变片（单轴）

使用的导线：0.11mm²/每米导线的总电阻：0.32Ω

型号

敏感栅长
(mm)

敏感栅宽
(mm)

基底长度
(mm)

基底宽度
(mm)

电阻
(Ω)

导线长度

预装导线的
型号名称

PL-60-11

60

1

74

8

120

平行 1m
平行 3m
平行 5m
3线 3m
3线 5m

-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F

PL-90-11

90

1

105

8

120

平行 1m
平行 3m
平行 5m
3线 3m
3线 5m

-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F

备注：*小起订量为10片。
*PL-120-11可提供带导线型号。
*双轴/3轴应变花的应变片不能提供带导线型号。
