PMF系列 埋入式应变片
名称：PMF系列 埋入式应变片。
型号：PMF系列。
用途：应力应变测量。

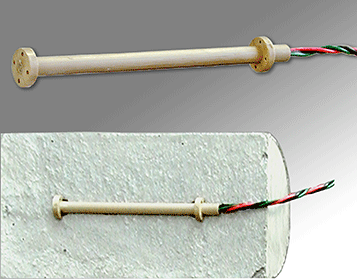

产品图片：
产品简介：PMF系列应变片专门设计用于加载状态下混凝土或砂浆内部的应变测量，也可用于混凝土行为的短期评价。测量时需埋入混凝土或砂浆的内部测量位置。该系列应变片敏感元采用超级工程塑料密封，防水性能优越。提供内置测温型PMFL-T可选，使用TML采集仪同时实现应变和温度测量。
*如需长期使用，请选择KM应变传感器。
被测物材料
混凝土、砂浆
基底
特殊塑料
使用温度范（°C）
-20~+60°C
敏感栅
铜镍（箔）
温度补偿范（°C）
—
应变限（室温）
—
安装方法
预埋
疲劳寿命（室温）
—
产品规格：
单轴1/4桥3线
0.09mm2 2m长的3线交联乙烯线 -2LJRTA
每米导线来回电阻：0.4Ω
型号
敏感栅长
(mm)
基底长度
a(mm)
基底宽度
b(mm)
基底厚度
c(mm)
应变片中心
d(mm)
电阻
(Ω)
PMFL-50-2LJRTA
50
60
ø8
ø4
27
120
PMFL-60-2LJRTA
60
70
ø8
ø4
32
120
备注：每包装有10片。
带测温功能、单轴1/4桥3线
0.08mm2 3m长的一体式交联乙烯线 -3TLJBT
每米导线来回电阻：0.44Ω
型号
敏感栅长
(mm)
基底长度
a(mm)
基底宽度
b(mm)
基底厚度
c(mm)
应变片中心
d(mm)
电阻
(Ω)
PMFL-50T-3TLJBT
50
60
ø8
ø4
27
120
PMFL-60T-3TLJBT
60
70
ø8
ø4
32
120
备注：每包装有10片。
