AW系列高温焊接型应变片
名称：AW系列高温焊接型应变片。
型号：AWHU-5/AWHU-8。
用途：应力应变测量，焊接型。
产品图片：
产品规格：
用于高达800°C温度下的静态和动态测量。尽管其具有由工作片和负片组成的半桥结构，但整体使用随附的温度补偿电路板，采用全桥法进行测量。按照标准规格，应变片的基底、接头部分和电缆采用很小的结构，适于安装在狭窄或弯曲的部件上。
主要被测物材料
金属
基底
铬镍铁合金
使用温度范围
（°C）
-196~+800°C
敏感栅
特殊合金
温度补偿范围
（°C）
RT~+800°C
应变限
（室温）
1%
（10000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50RC）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）

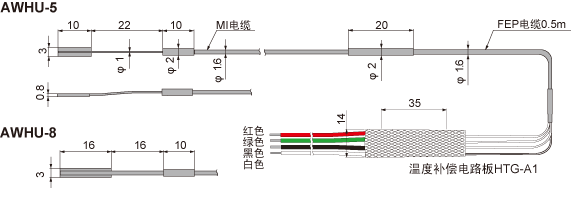

（单位：mm）
型号
敏感栅长
(mm)
基底
电阻
(Ω)
外形尺寸
(mm)
材质
静态/动态
测量
800°C
AWHU-5-9AKM-2(6F)-12.7
5
10×3
Inconel 600
60
AWHU-8-9AKM-2(6F)-12.7
8
16×5
120
备注：每包装有1片。
可根据要求提供其他电缆长度。
（按MI电缆每1m，乙烯电缆每0.5m订购制作）
