AW系列高温焊接型应变片
名称：AW系列高温焊接型应变片。
型号：AWH-4/AWH-8。
用途：应力应变测量，焊接型。
产品图片：
产品规格：
基底材料有Inconel 600或SUS 321可供选择。尽管其具有由工作片和负片组成的半桥结构，但整体使用随附的温度补偿电路板，采用全桥法进行测量。静态测量的使用温度为600°C，动态测量的使用温度为650°C。
主要被测物材料
金属
基底材料
SUS321
或铬镍铁合金
使用温度范围
（°C）
静态：-196~ +600°C
动态：-196~ +650°C
敏感栅
特殊合金
温度补偿范围
（°C）
静态：RT~ +600°C
动态：-
应变限
（室温）
0.6%
（6000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50RC）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）

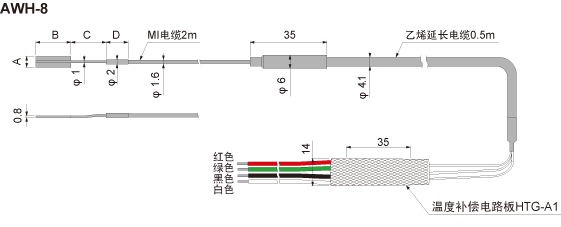

（单位：mm）
型号
敏感栅长
(mm)
基底
被测物测材料
电阻
(Ω)
外形尺寸
(mm)
材质
静态测量
600°C
动态测量
650°C
AWH-4-7A-2-11.0
AWH-4-7B-2-17.0
4
16×5
Inconel 600
SUS321
低碳钢或等同产品
SUS304或同等产品
60
AWH-8-7A-2-11.0
AWH-8-7B-2-17.0
8
16×5
Inconel 600
SUS321
低碳钢或等同产品
SUS304或同等产品
120
备注：每包装有1片。
可根据要求提供其他电缆长度。
（按MI电缆每1m，乙烯电缆每0.5m订购制作）
