名称：纹影系统。

型号：

产地：

用途：

纹影系统是一种光学诊断技术，主要用于 可视化观察透明介质（如空气）中因密度变化而引起的流动、压力、温度梯度、冲击波等难以直接观测的现象 。它通过将光线的微小偏折转化为图像中的明暗变化，从而直观地反映介质内部的物理变化。

产品简介：

纹影系统有以下几种分类方式：

成像效果分类：黑白纹影系统、彩色纹影系统、彩虹纹影系统等

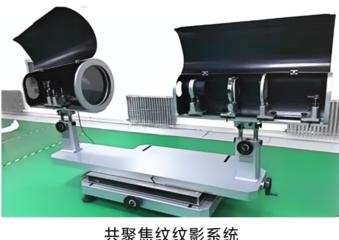

光路布局分类：单光程纹影系统、双光程纹影系统、共聚焦纹影系统

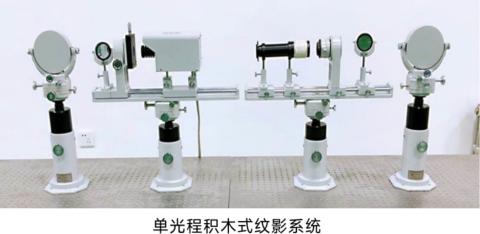

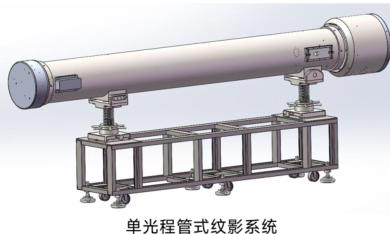

光路布局分类：积木式纹影系统、管式纹影系统、共聚焦纹影系统

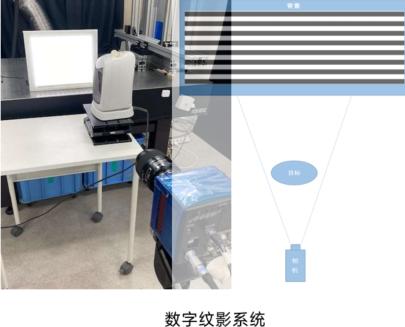

实现方式分类：光学影系统、数字系统、干涉纹影系

光学纹影系统组成

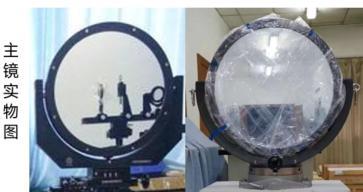

 主反射镜：类型：球面镜、离轴抛物面镜

口径范围：50mm-1000mm

材质：K9光学玻璃、JGS1石英玻璃、微晶玻璃等

面加工精度：优于λ1/4

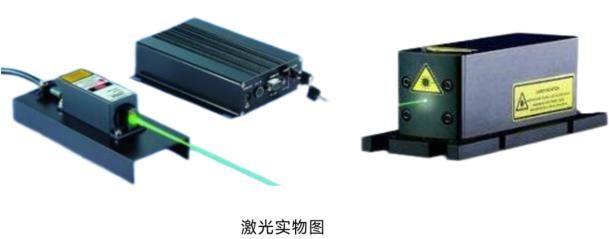

光源：类型：卤钨灯、LED、激光

功率：卤钨灯（50-1000W）/LED(5-20W)/激光（100mW-5W)

特别说明：使用激光光源时要注意匀化和消相干

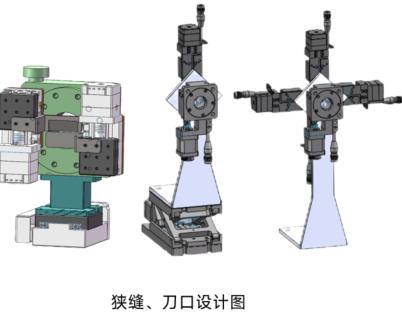

狭缝刀口：类型：手动款，电动款；

可调范围精度：范围0-10mm，精度0.01mm；

加工要求：刃口加工平整度高，在高倍显微镜下观察无毛刺；

旋转：可整体360°调节

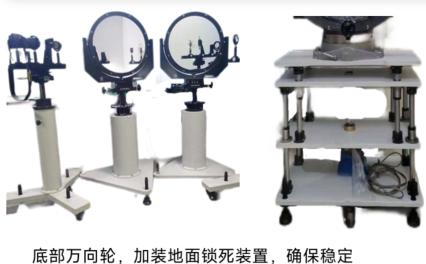

机械支架调节装置：材质：铸钢、不锈钢、铝合金等；

中心高：上下不小于250mm连续可调；

调节装置：X、Y向不小于30mm连续可调，精度不低于1mm；

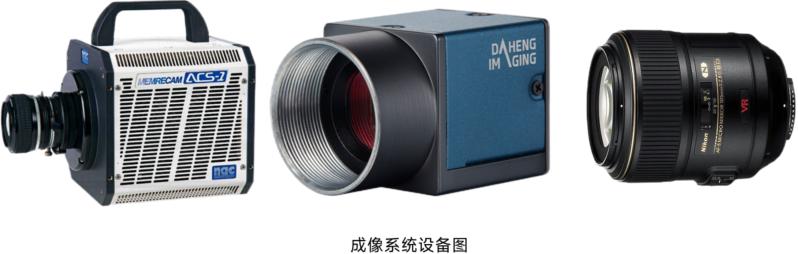

成像系统：类型：工业CCD、单反相机、高速相机等；

成像效果：黑白、彩色；

小曝光时间：20us-100ns；

像素：100万-6300万；

配套镜头、滤波片根据实际的成像距离以及光源波段选择

主要应用：

纹影系统能清晰地展示压力和密度变化，因此在多个科研领域有广泛应用。

气动力学 ：可视化风洞中的激波、物体周围的温度梯度、超声速流场等。

燃烧与爆炸研究 ：观察火焰、爆炸过程及高压放电等现象。

其他科学领域 ：研究激光与物质的相互作用、流体界面、传热传质过程、等离子体、内弹道等。

日常现象观察 ：即使是室温下，高质量的纹影系统也能看到人体手部热量上升造成的空气扰动。

因系统涉及定制，详情请咨询沟通。
