名称：PIV粒子图像测速系统。

型号：

产地：

用途：

粒子图像测速系统（Particle Image Velocimetry, PIV）是一种 非接触式的激光光学测量技术 。它通过追踪流场中撒入的示踪粒子的运动，来获得整个流场在瞬间的速度分布信息，是一种瞬态、多点、全场的速度测量方法。

根据测量维度的不同，PIV系统可分为多种类型：

二维PIV（2D2C） ：使用单个相机，测量平面内的两个速度分量。

立体PIV（2D3C） ：使用两个相机，测量平面内的三个速度分量。

体积测速（3D3C） ：也称为TOMO PIV，使用两个或多个相机，测量整个体积空间内的三个速度分量。

产品图片：

产品简介：

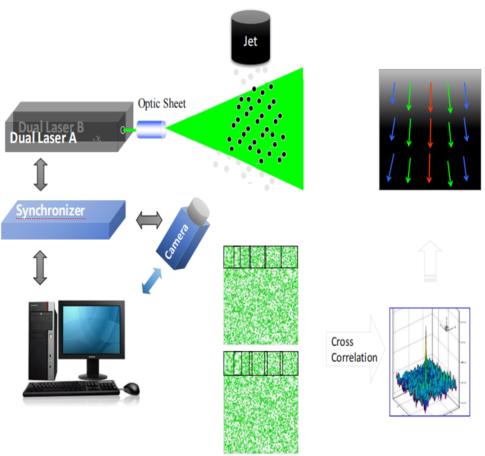

PIV系统一般由成像系统、光源系统、同步控制系统、软件系统这几部分组成：

成像系统：

①相机-低频高分辨相机（常规跨帧相机）、高速相机（具备PIV跨帧模式）

②镜头-标准镜头、中长焦镜头、显微镜；③其他配套-采集控制软件、光学滤光片、传输接口、线缆

光源系统：

①连续激光、脉冲激光（选型：单脉冲、双脉冲、频率、能量、波段）

②LED-全波段LED、单波段LED（选型：连续、脉冲、频率、功率、波段）

③其他配套-导光臂、液芯光纤、片光源系统

同步控制器：同步精度（ps级别）、通道数量（4-16通道）、信号兼容性、软件控制兼容性、接口

软件系统：①2D2C、2D3C、3D3C ②硬件兼容（不同品牌类型相机、不同品牌类型激光器）③算法功能：批处理能力、计算速度、计算精度、GPU、AI云计算功能模块（PTV、两相流、粒径测量、浓度分析、拼接、复杂湍流本征校正等。

成像系统：

相机-低频高分辨相机（常规跨帧相机）高速相机（具备PIV跨帧模式）

镜头-标准镜头、中长焦镜头、显微镜

其他配套-采集控制软件、光学滤光片、传输接口、线缆

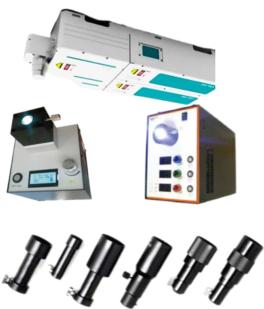

光源系统：

激光-连续脉冲、脉冲激光

（选型：单脉冲、双脉冲、频率、能量、波段）

LED-全波段LED、单波段LED

（选型：连续、脉冲、频率、功率、波段）

其他配套-导光臂、液芯光纤、片光源系统

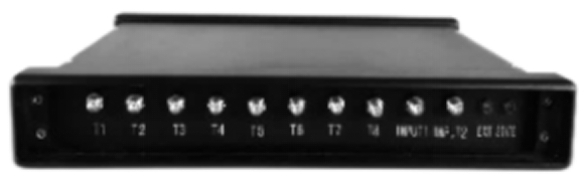

同步控制器

主要选择因素：同步精度（ps级别）

通道数量（4-16通道）

信号兼容性

软件控制兼容性

接口

●独立8通道输出；

●时间精度：0.25ns；

●可控部件：激光器、LED、CCD、CMOS；

●具备5种基本工作模式（内同步、内触发、外同步、外触发、外部门控）；

●独立1输入通道，可外触发锁相工作；

●控制接口：计算机USB2.0，软件设定控制；

●配备专用触发信号线、USB电缆。

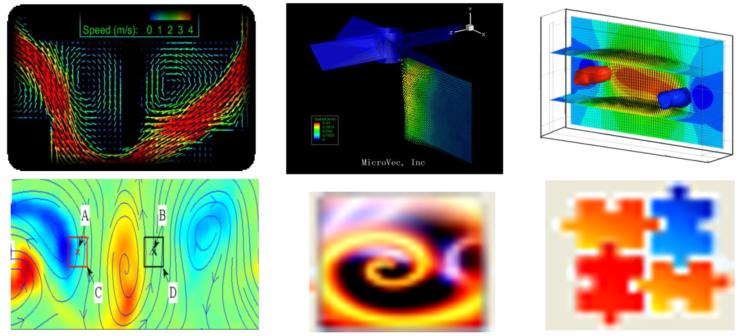

 软件系统

解析维度：2D2C\2D3C\3D3C

硬件兼容：不同品牌类型相机，不同品牌类型激光器

算法功能：批处理能力、计算速度、计算精度

GPU、AI云计算

功能模块（PTV、两相流、粒径测量、浓度分析、拼接、复杂湍流本征校正等

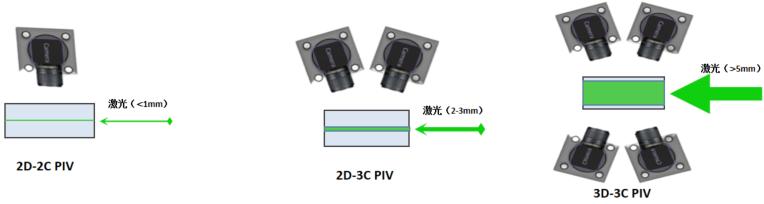

PIV系统按照解析维度，一般分为2D-2C、2D-3C、3D-3C三种类型

因系统涉及定制，详情请咨询沟通。
