名称：Vibroflex高性能单点式激光测振仪。

型号：Vibroflex。

产地：德国。

产品简介： 全新的采用模块化设计的VibroFlex系列，能帮助客户在产品的研发阶段即找到并解决声振问题，缩短产品投入市场时间，或将其集成至生产线上用于在线质量监测，提高产品的成本效益。

       前端完成原始的位移、速度和加速度信号的解调和数据输出，测试过程中，用户能远程设置所有相关参数并进行控制，避免因为接触对测试结果所带来的任何不利影响。

      无论是暗表面、油表面或热表面，系统均能输出高精度可靠测量结果，这就是全新的Vibroflex激光测振仪！

典型应用：

● 汽车车身、飞机机身、船舶发动机和建筑物等大型物体

● 微型硅片、硬盘驱动组件、焊丝机等微型结构

● 机械、土木工程等

● 热排气管，旋转表面、水下物体、精密结构或超声装置的振动测试

● 对测试精度要求高的科研应用

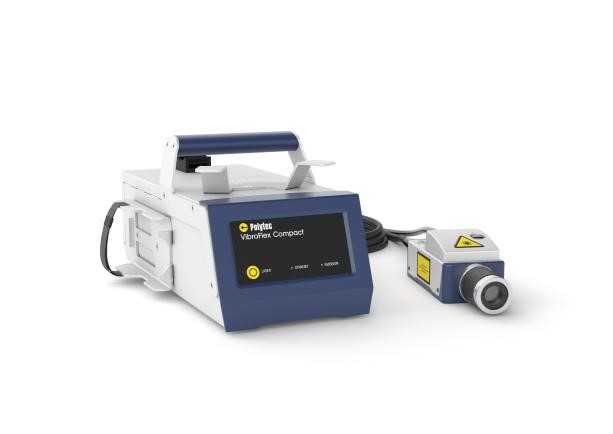

产品图片：

产品亮点：

● 可自由配置，随时升级

● 可根据用户需求定制

● 同步输出位移，速度和加速度

● 带宽覆盖DC~24MHz

● ******振动速度达30m/s

● 带VibroLink数字式数据传输口（Ethernet TCP/IP）

● 新一代光学头具有佳的信噪比（SNR）

● 集成了用于优化测试结果的信号电平显示

● 可远程和自动聚焦，确保光学信号质量始终保持******

● 氦氖光学头可穿过透明物质测试，如水或玻璃

● 红外光学头对高温物体的测试有更优信噪比

● 远程控制系统，测试全过程中实现零干扰

产品技术参数：

通用参数

型号

前端 VFX-F-110

接口/显示

带交互式菜单引导设置前端和光学头的7" 彩色触摸屏

尺寸

W x H x D：285 x 140 x   383   mm

重量

ca. 7.5 kg

定制

接受用户定制需求

工作温度

+ 5…+ 40°C    (41…104°F)

存储温度

− 10…+ 65°C (14…149°F)

相对湿度

max. 80%，无冷凝

供电电源

100...240 VAC ± 10 %,   50/60 Hz

功耗

max. 100 VA

技术参数

模拟输出

3 个BNC接口同时输出  (±1 V @ 50 Ω; ±   2 V @ 1MΩ)

相位同步

• 速度

• 位移(选配)

• 加速度(选配)

数字输出

VibroLink 数字输出测量结果（速度）

信号电平输出需软件VibSoft   5.5

带宽

DC - 24 MHz（15个可选量程）

******速度

± 30 m/s

高通滤波器

速度、位移和加速度信号可单选：1 Hz, 2 Hz, 4 Hz, 8 Hz,   15 Hz,

30 Hz, 60 Hz, 120 Hz,   250 Hz, 500 Hz,1 kHz, 2 kHz, 4 kHz, 8

kHz, 15 kHz, 30 kHz, 60   kHz（取决于所选带宽）

低通滤波器

取决于所选带宽

跟踪滤波器

Slow, medium, fast

ASE滤波器

自适应信号增强 - 用于测量反光不良表面时提高信号质量

信号电平显示

• 触摸屏和光学头上的反光信号强度显示

• 以DC电压信号输出（BNC接口，0...2V）

模拟输入信号

置零：将位移信号复位至零（BNC）；   模拟和数字（TTL）

PC 接口

通过集成的VibroLink接口和数据线（以太网）：

通过网络进行远程设置

支持光学头的激光波长

• 可见红色激光（633nm）

• 红外激光（1550 nm）

配置选择:

带宽范围

VFX-BW-50kHz

频率上限为 50 kHz

VFX-BW-100kHz

频率上限为 100 kHz

VFX-BW-500kHz

频率上限为 500 kHz

VFX-BW-1MHz

频率上限为 1 MHz

VFX-BW-3MHz

频率上限为 3 MHz

VFX-BW-12MHz

频率上限为 12 MHz

VFX-BW-24MHz

频率上限为 24 MHz

速度

VFX-VelBase

基本 (± 6 m/s)

VFX-VelPerformance

高速 (± 12 m/s)

VFX-VelHighSpeed

超高速 (± 30 m/s)

速度分辨率

VFX-VelResH

高分辨率

小档位 ± 0.01 m/s （峰值）

VFX-VelResS

超高分辨率

小档位 ± 0.001   m/s （峰值）

位移选配

VFX-DispL

位移******值为 ±200mm（峰值）

VFX-DispXL

扩展位移量程（位移******值为±500mm（峰值））

（需要具有相应景深的前镜头和光学头）

VFX-DispXXL

扩展位移量程 （位移******值为±500mm、±1m和± 2.50 m（峰值））

（需要具有相应景深的前镜头和光学头）

位移分辨率

VFX-DispResH

高分辨率

小档位± 0.5 µm（峰值）

分辨率为 16 pm.

VFX-DispResS

超高分辨率

小档位 ± 10 nm （峰值） 分辨率为 0.3 pm.

加速度选配

VFX-AccOut

频率覆盖3MHz,加速度达10x106g
