名称：Vibroflex QTec®超低噪声光学头。
型号：Vibroflex QTec®。
产地：德国。
产品简介：QTec® 已获国际专利保护，是目前世界上先进的光学振动测量技术！
QTec®采用多通道探测技术，充分利用光的粒子性，具有无与伦比的光学灵敏度！确保任何测试环境下测试数据真实可靠！
QTec®动态范围大，******振动速度达30m/s！
QTec®可配备不同光学镜头进行切换，满足不同的景深需求！
典型应用：
● 工程表面
● 横向移动或旋转部
● 远距离结构
● 生物样本
产品图片：

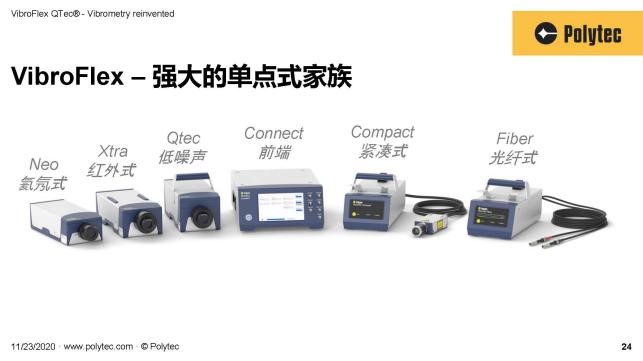

德国Polytec公司全新研发的QTec® 超低噪声光学头，采用多探测通道技术，具有全四倍优势！该具有革新意义的技术已获国际专利保护，是激光测振技术发展史上的又一突破！
产品介绍：
QTec®引领技术发展,追求完美品质

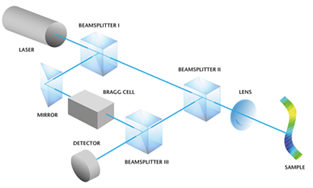

激光多普勒干涉仪–激光测振仪的核心
QTec® 作为一种激光多普勒技术，首先具有：
● 无任何附加质量影响；
● 高线性度和动态范围；
● 大带宽；
● 其它非接触式激光测振仪所具有的全部优点；
● 但远远不止如此！
QTec®的优势何在？

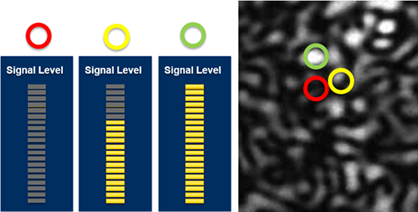

激光在粗糙的表面上聚焦时，反光强度与散斑噪声有关，普通单探测通道系统收集暗面的反射激光时，由于散斑效应会出现无反射光或探测不到反射信息。全新的QTec®低噪音光学头，采用4探测通道技术，不浪费每一个光粒子，同时探测多个散斑，更大几率获得高质量数据和低噪声。
QTec®使用多个探测通道，并结合来自样本的******读数以获得一致结果。
● 信号始终保持稳定
● 信噪比显著提升
● 测试结果清晰，便于解读及后处理
QTec®充分利用光的粒子性，任何测试环境下确保测试数据真实可靠，专为以下具有挑战性的测试领域而设计：
● 工程表面
● 横向移动或旋转部件
● 远距离测试
● 生物样本
QTec®的应用实例

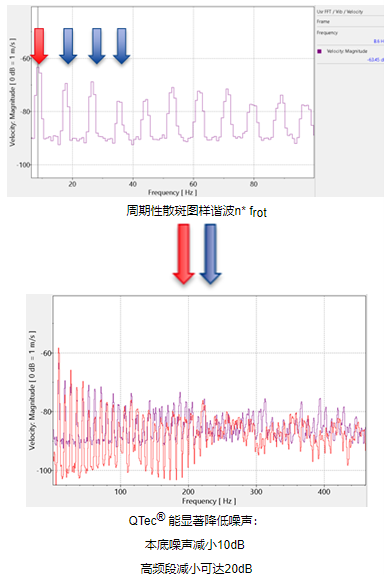

01 旋转物体测试：
测量轴的径向测试，如弯振。
结构在旋转时散斑效应呈周期性变化，散斑噪声限制了测量分辨率。

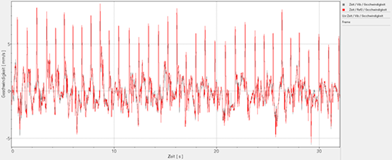

02 在颈部测量心跳：
该测试具有挑战性：病人的皮肤会随着每一次心跳发生移动，而且是横向的，动脉内的压力波动会产生散斑；病人本身总会发生轻微的位置移动。

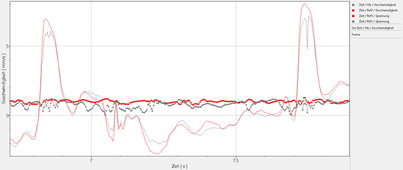

● 多探测通道测量结果 (QTec)
● 单探测通道测量结果

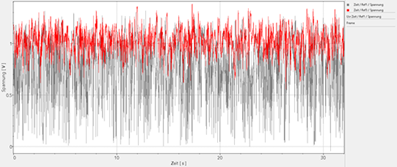

根据测试结果我们可以看到，单个探测通道的信号电平下降显然与信号失真有关，其值几乎下降到0；而QTec的信号电平不受信号失真影响，其信号电平明显更高！
QTec的频谱曲线可以很好地用来揭示病理特征信息。单个探测通道系统或许也可以测量，但是QTec能提取全部细节信息！
丨QTec®的主要技术参数
技术参数
型号
VibroFlex QTec VFX-I-160
重量
6.1kg
尺寸[W x H x L]
135 x 121 x 383 mm
工作温度
+5 °C … +40 °C
存储温度
-10 °C … +65 °C
相对湿度
低于80%，无冷凝
搭配控制器
VibroFlex前端
******振动速度
± 30 m/s
光学部分技术参数
光学头
QTec外差多通道干涉仪，采用多向接收技术，受国际专利保护
激光类型
测量激光，不可见红外激光 (IR)，波长1550 nm，输出功率
定位激光，可见绿色激光，波长510 - 530 nm，有效输出功率
激光安全等级
二级
聚焦
自动聚焦1，远程聚焦 ，手动聚焦2
******测试距离
高达100 m (配置 VFX-O-LRI 长焦镜头，取决于被测表面反光特性)
VFX-O-SRI
短焦
VFX-O-LRI
长焦
VFX-O-1004
微型光纤头
VFX-O-1105
显微光纤头
小测试距离3
25
380
60
56±2
出射激光直径 (1/e²)【mm】
2...4.5
11...12.4
3.3...4.3
14
测试距离3
典型光斑
直径 [μm]
景深
[mm]
典型光斑
直径 [μm]
景深
[mm]
典型光斑
直径 [μm]
景深
[mm]
典型光斑
直径 [μm]
景深
[mm]
25 mm
48
±0.38
–
–
–
–
–
–
50 mm
77
±0.75
–
–
–
–
–
–
56 mm
81
±0.86
–
–
–
–
8
±0.03
60 mm
84
±0.94
–
–
28
±0.39
–
–
75 mm
91
±1.3
–
–
37
±0.69
–
–
100 mm
97
±1.9
–
–
53
±1.4
–
–
300 mm
150
±11
–
–
180
±16
–
–
380 mm
184
±17
60
±1.8
224
±27
–
–
500 mm
236
±28
81
±3.4
295
±44
–
–
1,000 mm
448
±102
171
±15
608
±189
–
–
2,000 mm
906
±415
349
±60
1,300
±873
–
–
5,000 mm
2,766
±3,900
898
±400
–
–
–
–
–
–
+183
–
–
–
–
–
