名称：应变片专用导线。
型号：
用途：应变片使用延长导线连接到应变测量仪器，我们根据测试环境不同提供多种类型的导线。
产品图片：
产品简介：应变片使用延长导线连接到应变测量仪器，我们根据测试环境不同提供多种类型的导线。此外，我们提供出厂预装导线的应变片，可以节省应变片安装过程中的导线连接工作。
产品特点：
乙烯线（标准长度： 1m、3m、5m）
漆包线（标准长度： 0.3m、0.5m、1m）
交联乙烯线（标准长度： 1m、3m、5m）
交联聚乙烯线（标准长度： 1m、3m、5m）
氟化树脂线（标准长度： 1m、3m、5m）
附带测温功能应变片的专用导线（标准长度： 3m）
产品规格：

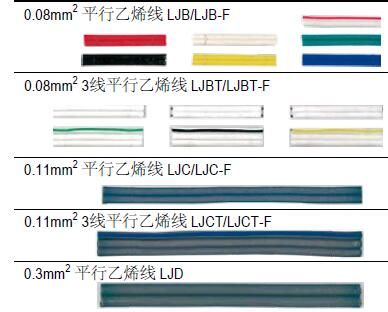

乙烯线（标准长度：1m、3m、5m）
乙烯线是一种被广泛使用的导线，种类丰富，经济实惠。由于乙烯树脂绝缘层可以着色，多轴应变片上的各轴导线可以通过颜色来区分。线芯由绞合线组成，柔软并易于操作。也便于导线的连接和末端加工。
·细乙烯线（导线后缀号码LH、LHT）
导线的乙烯绝缘层和芯线很薄很细，外径为0.4mm。适合在狭小空间内布线。线芯由绞合线组成，柔软并易于操作，即使反复弯曲也很难折断。
·屏蔽乙烯线（导线后缀号码LTSA、LTSB）
3芯线带有铝箔或铜丝编织的屏蔽层。外护套由乙烯制成。屏蔽层能够有效地减小噪声的影响。
名称
导线
后缀号码
构成
芯数/直径
（横截面积）
使用温度
(°C)
每米导线的来回电阻
(Ω)
外护套尺寸
(mm)
长度/
卷*1
(m)
颜色
0.08mm2
平行乙烯线
LJB/LJB-F*4
（FLX-1
红白色）
7/0.12
(0.08mm2)
-20~+80
0.44
1.1×2.2
200*2
红色、白色、绿色、黑色、黄色、蓝色、红白色
0.08mm2
3线平行乙烯线
LJBT/LJBT-F*4
1.1×3.3
白色，带有蓝色、红色
或橙色条纹的单线*3
0.08mm2
绞合乙烯线
LJA
7/0.12
(0.08mm2)
-20~+80
0.44
φ1.6
-
红色、绿色、黄色
LDA
0.08mm2
3线绞合乙烯线
LJAT
φ1.9
红绿黄色、
红绿蓝色、
红绿白色
0.11mm2
平行乙烯线
LJC/LJC-F*4
10/0.12
(0.11mm2)
-20~+80
0.32
1.4×2.8
200
灰色
0.11mm2
3线平行乙烯线
LJCT/LJCT-F*4
1.4×4.2
100
灰色，带蓝色条纹的单线*3
0.3mm2
平行乙烯线
LJD
12/0.18
(0.3mm2)
-20~+80
0.12
1.9×3.8
200
灰色
0.3mm2
3线平行乙烯线
LJDT
1.9×5.7
100
白色，带红色条纹的单线*3
0.5mm2
平行乙烯线
LJG
20/0.18
(0.5mm2)
-20~+80
0.07
2.5×5.0
100
灰色
0.5mm2
3线平行乙烯线LJGT
LJGT
2.1×6.3
白色，带蓝色条纹的单线*3
0.02mm2
绞合乙烯线
LH
5/0.07
(0.02mm2)
-20~+100
1.8
φ0.8
-
红色、绿色、白色
0.02mm2
3线绞合乙烯线
LHT
φ1.9
红色、绿色、白色
0.08mm2
绞合乙烯线
LJAY
7/0.12
(0.08mm2)
-20~+80
0.44
φ1.6
-
绿-绿
3.2mm直径的
2芯屏蔽乙烯线
LS
7/0.12
(0.08mm2)
-20~+80
0.44
φ3.2
200
其他：红色，白色或绿色
芯线：红黑白
3mm直径的
3芯屏蔽乙烯线
LTSA
7/0.12
(0.08mm2)
-20~+80
0.44
φ3.0
200
外绝缘：黑色
绝缘芯线：红黑白
5mm直径的
3芯屏蔽乙烯线
LTSB
7/0.26
(0.3mm2)
-20~+80
0.1
φ5.0
200
白色，带红色、蓝色或黑色条纹的单线
0.08mm2
聚丙烯4线平行线
LQM/LQM-F*4
7/0.12
(0.08mm2)
-20~+100
0.44
0.9×4.0
200
白色，带红色条纹的单线*3
0.08mm2
乙烯4线平行线
LBQM/LBQM-F*4
7/0.12
(0.08mm2)
-20~+80
0.44
1.0×4.0
200
灰色，带蓝色、红色
或橙色条纹的单线*3
0.08mm2
聚丙烯4线平行线
LXT/LXT-F*4
7/0.12
(0.08mm2)
-20~+150
0.44
0.9×2.7
200
白色，带红色条纹的单线
漆包线（标准长度：1m、3m、5m）
单芯包裹绝缘树脂，耐热性和操作方法因树脂类型而异。由于导线小而细，漆包线用于旋转物的应变测量或密集多点测量。漆包线包裹的树脂较薄，必须小心操作。
·聚亚氨酯线
树脂可以用烙铁去除，可进行后处理。但由于树脂包裹不牢固，操作时必须特别小心。
·聚酯线
聚酯树脂比聚氨酯树脂更硬。因此无法用烙铁去除。
·聚酰亚胺线
聚酯树脂比聚亚氨酯树脂更硬，专用溶剂才能去除。（无法用烙铁去除。）
名称
导线
后缀号码
构成
芯数/直径
使用温度
(°C)
每米导线的
来回电阻
(Ω)
外绝缘尺寸
(mm)
长度/
卷*1
(m)
颜色
聚氨酯线
LP/LP-F*2
1/0.14
1/0.18
-10~+120
2.5
1.5
φ0.16
φ 0.20
-
红色、棕色、绿色
聚酯导线
LU/LU-F*2
1/0.14
1/0.18
-196~+200
2.5
1.5
φ0.16
φ 0.20
-
棕色
聚酰亚胺线
LE/LE-F*2
1/0.14
1/0.18
-269~+300
2.5
1.5
φ0.16
φ 0.20
-
棕色
交联乙烯线（标准长度：1m、3m、5m）
使用交联乙烯绝树脂，对环境因素的有着高耐久性的导线。用于常温下的水下测量。
名称
导线后缀号码
构成
芯数/直径
（横截面积）
使用温度
(°C)
每米导线的
来回电阻
(Ω)
外护套尺寸
(mm)
长度/
卷*1
(m)
颜色
0.14mm2
2线绞合交联
乙烯护套线
LJRA
7/0.16
(0.14mm2)
-20~+100
0.24
φ3.0
-
白色
0.09mm2
3线绞合交联
乙烯护套线
LJRTA
7/0.127
(0.09mm2)
0.4
φ2.0
200
红绿黑
交联聚乙烯线（标准长度：1m、3m、5m）
交联聚乙烯绝缘层比交联乙烯绝缘层具有更高的耐久性。交联聚乙烯线可用于蒸汽、温水、混凝土等环境下，而不会导致绝缘度低下。
名称
导线后缀号码
构成
芯数/直径
（横截面积）
使用温度
(°C)
每米导线的
来回电阻
(Ω)
外护套尺寸
(mm)
长度/卷
(m)
颜色
0.09mm2
3线绞合交联
聚乙烯护套线
LJQTA
7/0.127
(0.09mm2)
-65~+125
0.4
φ2.0
-
红黄黑
红黄蓝
红黄白
氟化树脂线（标准长度：1m、3m、5m）
使用氟化树脂绝缘层，可以在低到高的较大温度范围内使用的导线。氟化树脂可抵抗大多数化学物质的侵蚀。粘结或做防护涂层时，需要进行表面处理（碳氟化合物蚀刻）。
名称
导线后缀号码
构成
芯数/直径
（横截面积）
使用温度
(°C)
每米导线的来回电阻
(Ω)
外护套尺寸
(mm)
长度/
卷*1
(m)
颜色
3线绞合氟化树脂（FEP）导线
6FA_LT/
6FA_LT-F*6
7/0.18
(0.18mm2)
-269~+200
0.2
φ2.0
100
红绿蓝
3线绞合氟化树脂（FEP）导线
6FAS_LT/
6FAS_LT-F*6
7/0.18
(0.18mm2)
0.2
φ2.0
100
红绿蓝
3线绞合氟化树脂（FEP）导线
6FB_LT/
6FB_LT-F*6
1/0.2
1.2
φ1.1
-
红绿蓝
3线绞合氟化树脂（FEP）导线
6FC_LT/
6FC_LT-F*6
7/0.08
(0.04mm2)
-269~+200
1.1
φ1.0
-
红黑白
3线绞合氟化树脂（FEP）导线
6FD_LTS/
6FD_LTS-F*6
7/0.08
(0.04mm2)
-269~+200
1.1
φ1.5
-
红色（红黑白）
3线绞合氟化树脂（PTFE）导线
4FA_LT*4*3/
4FA_LT-F*4*6
7/0.16
(0.14mm2)
-269~+260
0.24
φ1.9
100
红灰白
3线绞合氟化树脂（PTFE）导线
4FB_LT*4*3/
4FB_LT-F*4*6
1/0.2
1.05
φ1.1
-
红黑白
附带测温功能应变片的专用导线（标准长度：1m、3m、5m）
附带测温功能应变片的专用导线。由两根铜线（红色和蓝色）和一根康铜线（白色）组成。加长导线时，应正确使用专用导线。
名称
导线后缀号码
构成
芯数/直径
（横截面积）
使用温度
(°C)
每米导线的来回电阻
(Ω)
外护套
尺寸
(mm)
长度/卷
(m)
颜色
温度集成3线平行乙烯线
TLJBT/TLJBT-F*3
7/0.12
(0.08mm2)
-20~+80
0.44*1
1.2×3.6
-
红白蓝
温度集成3线绞合氟化树脂（FEP）线
6FB_TLT*2
1/0.2
-269~+200
1.2*1
φ1.1
-
红白蓝
