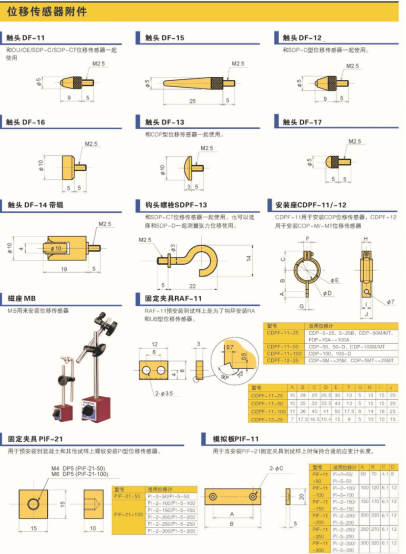

名称：位移传感器附件。

触头（球形）DF-11

DF-11用于OU/CE/DDP-A/
SDP-50E/-100E/SDP-ET型位移传感器。

触头（球形）DF-12

DF-12用于SDP-200E/-300E型位移传感器。

触头DF-13

DF-13用于CDP型位移传感器。

触头DF-14（带滚轴）

触头DF-15

触头DF-16

触头DF-17

钩头螺栓SDPF-13

SDPF-13用于SDP-ET/CDP-T位移传感器。还可用于SDP-E/SDP-E-D测量拉伸位移。

支架CDPF-11/CDPF-12

CDPF-11用于安装CDP位移传感器，CDPF-12用于安装CDP-M/-MT。

型号

适用的传感器

CDPF-11-25

CDP-5 25,5B ~25B,CDP-25T,CDP-50M,CDP-50MT

CDPF-11-50

CDP-50,50-D,CDP-100M,CDP-100MT

CDPF-11-100

CDP-100,100-D

CDPF-12-25

CDP-5M ~-25M,CDP-5MT ~-25MT

型号

A

B

C

D

E

F

G

H

I

J

CDPF-11-25

10

28

25

20.5

30

13

5

15

15

20

CDPF-11-50

10

35

32

33.5

43

13

5

15

15

20

CDPF-11-100

11

36

40

41

50

17.5

8

14

16

25

CDPF-12-25

7

17.5

16.5

10.4

15

9

5

10

10

15

固定夹具PIF-21

使用胶粘剂粘接，将PIF-21预先安装在试件表面（如混凝土）上。π形位移传感器通过螺钉安装在PIF-21夹具上。

型号

适用的传感器

PIF-21-50

PI-2-50/PI-5-50

PIF-21-100

PI-2-100/PI-5-100

PI-2-150/PI-5-150

PI-2-200/PI-5-200

PI-2-250/PI-5-250

PI-2-300/PI-5-300

磁铁架MB

MB用于安装位移传感器。

固定夹具RAF-11

使用胶粘剂粘接，将RAF-11预先安装在试件上。RA/UB传感器夹紧安装在RAF-11夹具上。

隔板PIF-11

将PIF-21固定夹具安装在试件上时，使用PIF-11保持适当的标距长度。

型号

适用的传感器

A

B

C

D

PIF-11-50

PI-2-50/PI-5-50

50

70

4.1

8

PIF-11-100

PI-2-100/PI-5-100

100

120

6.1

12

PIF-11-150

PI-2-150/PI-5-150

150

170

6.1

12

PIF-11-200

PI-2-200/PI-5-200

200

220

6.1

12

PIF-11-250

PI-2-250/PI-5-250

250

270

6.1

12

PIF-11-300

PI-2-300/PI-5-300

300

320

6.1

12
