名称：探地雷达。
型号：BD-GPR-S双频雷达（400+900MHz）。
产地：中国。

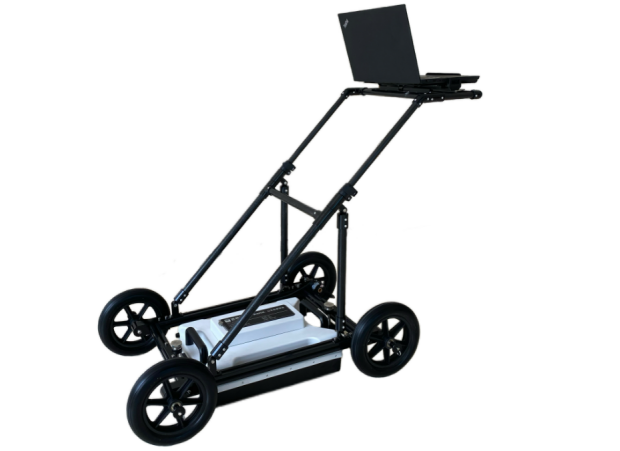

产品图片：
产品用途：适用于工程勘察、市政管线、隧道检测等领域，用于检测或查明地下一定深度内的金属或非金属目标体信息，如暗管探测、管线探测、不密实脱空探测、工程缺陷探测。具体分类如下：
● 工程勘察：用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息；
● 市政管线：用于城市建设过程中查明地下金属或非金属管线分布情况；
● 道路桥梁：用于查明道路或桥梁选址过程中不良地质体调查；
技术亮点：
● 本采集系统可满足客户多样化中心频率的定制需求，多支持8组频率同时采集，即在一套采集系统中配备多组收发天线。如双频管线探测雷达，可配备400MHz+900MHz两种天线，一次采集即可获取高分辨率的浅部信息和低分辨率的深部信息。
产品特点：
● 本产品采用主机和天线一体化设计，体积小、重量轻、功耗低；
● 主机和电脑无线连接，操作便捷；
● 实现实时数据采集和显示；
● 软件界面简洁，操作简便，上手快；
● 多频段天线可选，应用范围广；
● 分析软件操作简单，结果判读准确；
● 探测精度高，定位准确；
● 内置超大容量电池，续航时间长；
● 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
符合规范：
● 《水电水利工程物探规程 DL/T 5010-2005》
● 《水利水电工程物探规程SL326-2005》
● 《电力工程物探技术规程 DL/T 5159-2012》
● 《水下工程物探规程 DB34/T 2209-2014》
● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
● 《城市工程地球物理探测标准CJJ/T 7-2017》
● 《城市地下管线探测技术规程CJJ 61-2017》
● 《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
● 《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
● 《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
● 《公路工程物探规程JTGT 3222—2020》
性能参数：
型号
BD-GPR-S双频雷达（400+900MHz）
主机
天线频率
400+900MHz双频天线
采样频率
0.2-100GHz可调
时窗范围
1ns～20000ns，连续可调
采样点数
32～32767样点/扫描，可选
扫描速率
200线/秒
A/D转换
18bit
连续工作时间
≥8小时
整机功耗
＜18 W
信噪比
优于160dB
采集时速
> 60 km/h @ 5 cm 水平采样间距（道间距）
小采样间隔
≤5ps
测量方式
逐点测量、距离触发测量、连续测量、GPS四种测量方式
显示方式
伪彩图、堆积波形或灰度图
工作温度
-40℃～+70℃
工作电压
10-15V DC
无线数据传输距离
大于50 m
有线通讯
以太网，100Mbps
尺寸
460mm×310mm×170mm
重 量
≤4kg
测量范围
0-5m
实测案例：
管线类型
数据图像

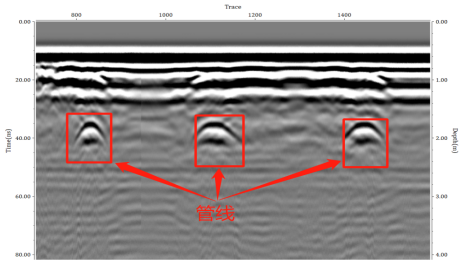

金属管

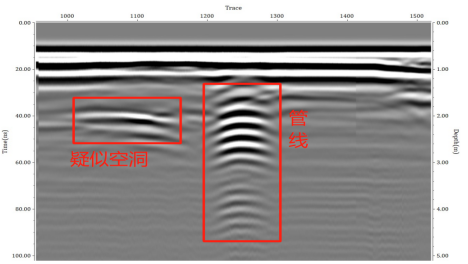

塑料管
说明

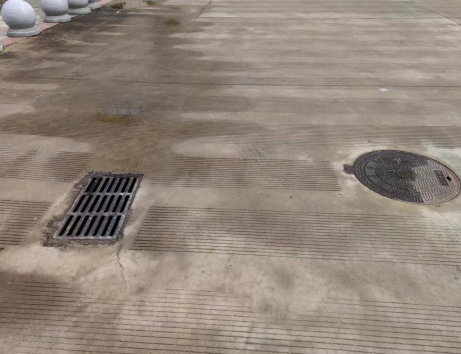

此数据为沧州某厂区实测数据，根据现场勘察可知，此管为PVC材质塑料管，管内未充水，管子埋深在1.5m左右。

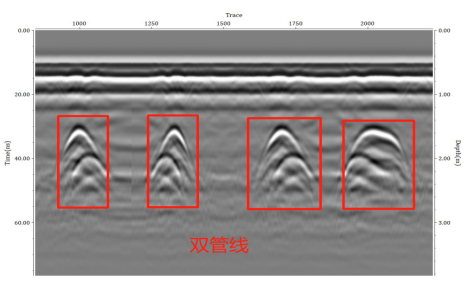

双管
说明

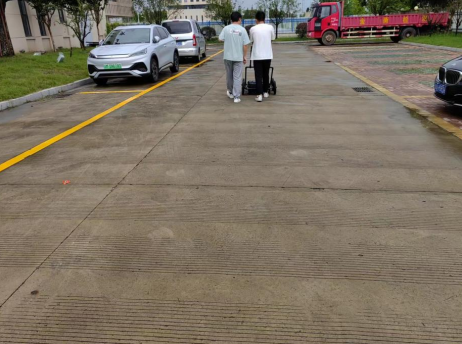

此数据为广西某道路探测数据，根据现场勘察可知，在双管的走向上可以看到两个井盖，经过验证其中一条管道为城市排水管，另外一条管道为供水管。两根管子都为金属管，根管埋深为1.4m左右，第二根管埋深为1.9m左右。

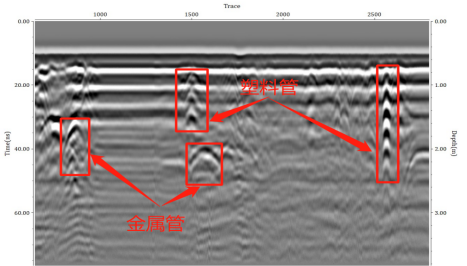

多种管线集合
说明

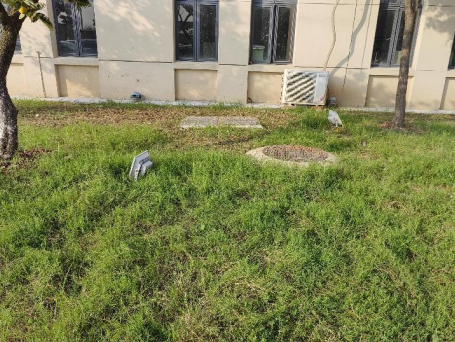

此数据为江苏某厂数据，图中可以看到浅部的有两根塑料管线，两根金属管线埋深较深分别在1.5m和2m处。
