名称：探地雷达。

型号：BD-GPR-900。

产地：中国。

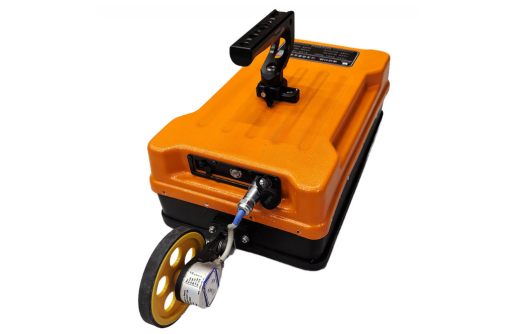

产品图片：

产品用途：适用于桥梁结构、隧道检测、道路分层检测等领域；

如：桥梁钢筋检测、结构密实检测，隧道衬砌检测，隧道管片注浆效果检测，市政道路分层及施工质量检测等。

技术亮点：

本采集系统可满足客户多样化中心频率的定制需求，多支持8组频率同时采集，即在一套采集系统中配备多组收发天线，如单频900MHz探地雷达，可拓展900MHZ+1500MHz等(频率可定制)。

产品特点：

● 本产品采用主机和天线一体化设计，体积小、重量轻、功耗低；

● 主机和电脑无线连接，操作便捷；

● 实现实时数据采集和显示；

● 软件界面简洁，操作简便，上手快；

● 分析软件操作简单，结果判读准确；

● 探测精度高，定位准确；

● 内置超大容量电池，续航时间长；

● 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

符合规范：

● 《水电水利工程物探规程 DL/T 5010-2005》

● 《水利水电工程物探规程 SL326-2005》

● 《电力工程物探技术规程 DL/T 5159-2012》

● 《水下工程物探规程 DB34/T 2209-2014》

● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》

● 《城市工程地球物理探测标准 CJJ/T 7-2017》

● 《城市地下管线探测技术规程 CJJ 61-2017》

● 《雷达法检测建设工程质量技术规程 DGJ 32-TJ79-2009》

● 《铁路隧道超前地质预报技术规程 Q∕CR 9217-2015》

● 《城市地下病害体综合探测与风险评估技术标准 JGJT437-2018》

● 《公路工程物探规程 JTGT 3222—2020》

性能参数：

型号

BD-GPR-900系列探地雷达

主机

天线频率

900MHZ（中心频率可选、可定制）

采样频率

0.2-100GHz可调

时窗范围

10ns～10000ns，连续可调

采样点数

32～32767样点/扫描，可选

扫描速率

6～480线/秒

动态范围

≥160dB

灵敏度

≥-130dBm

A/D转换

18bit

连续工作时间

≥8小时

整机功耗

＜18 W

信噪比

优于120dB

采集时速

> 60 km/h @ 5 cm 水平采样间距（道间距）

小采样间隔

≤5ps

测量方式

逐点测量、距离触发测量、连续测量、GPS四种测量方式

显示方式

伪彩图、堆积波形或灰度图

工作温度

-40℃～+70℃

工作电压

10-15V DC

防护等级

IP66

无线数据传输距离

大于50 m

有线通讯

以太网，100Mbps

重    量

≤3kg

测量范围

0-3m

尺寸

46cm*32cm*18cm

应用场景

隧道管片注浆效果检测、混凝土不密实探测、隧道衬砌检测、市政道路分层检测、地下空洞检测及桥梁钢筋检测

 部分应用推荐:

天线类型

天线主频

可达深度

应用推荐

单体屏蔽天线

1.5GHz

0~0.8m

混凝土、钢筋、桥梁缺陷检测

900MHz

0~1.5m

衬砌检测、公路路面检测、钢筋扫描、桥梁缺陷检测

600MHz

0~3.0m

400MHz

0~5 m

工程、隧道衬砌检测、挡墙缺陷检测

200MHz

0~10m

浅层地质病害探测、管线探测、渗漏检测

非屏蔽天线

100MHz

0~30m

浅层工程勘察、超前地质预报、地质病害（岩溶、空洞、破碎带）探测

50MHz

0~40m

隧道隧道超前预报、溶洞探测
