名称：GF系列 低弹性材料用应变片，塑料用。

型号：GF系列。

用途：应力应变测量，塑料用。

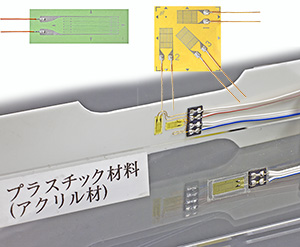

产品图片：

产品简介：GF系列应变片适合测量与金属相比有着低弹性模量的材料，如塑料。特殊敏感栅设计，减少刚化效应和焦耳热效应。该系列应变片对热膨胀系数为50/70×10^-6/℃的材料具有温度自补偿功能。

被测物材料

塑料

基底

特殊塑料

使用温度范围
（°C）

GF(GOBLET)：-30~ +80°C
GF：-20~ +80°C

敏感栅

铜镍箔

温度补偿范围
（°C）

+10~ +80°C

应变限
（室温）

3%
（30000×10^-6应变）

主要适用粘合胶

CN

疲劳寿命
（室温）

1×10⁶
（±1500×10^-6应变）

产品规格：

低弹性材料-塑料用GOBLET

样式

型号

敏感栅长
(mm)

敏感栅宽
(mm)

基底长度
(mm)

基底宽度
(mm)

电阻
(Ω)

单轴
（G.F.约2.1）

GFLAB-3-50
GFLAB-3-70

3

2.3

9.5

4

120

GFLAB-6-50
GFLAB-6-70

6

2.5

14

5

120

GFLAB-3-350-50
GFLAB-3-350-70

3

2.9

10

5

350

GFLAB-6-350-50
GFLAB-6-350-70

6

2.7

14

5

350

90° 双轴应变花
平面型
（G.F.约2.1）

GFCAB-3-50
GFCAB-3-70

3

1.4

10.5

10.5

120

GFCAB-3-350-50
GFCAB-3-350-70

3

2.9

14.5

15

350

45°/90° 3轴应变花
平面型
（G.F.约2.1）

GFRAB-3-50
GFRAB-3-70

3

1.4

10.5

10.5

120

GFRAB-3-350-50
GFRAB-3-350-70

3

2.9

14.5

14.5

350

备注：50：环氧树脂
70：丙烯酸树脂，ABS树脂
每包装有10片。

低弹性材料-塑料用

样式

型号

敏感栅长
(mm)

敏感栅宽
(mm)

基底长度
(mm)

基底宽度
(mm)

电阻
(Ω)

单轴
（G.F.约2.1）

GFLA-3-50
GFLA-3-70

3

2.3

9.5

4.0

120

GFLA-6-50
GFLA-6-70

6

2.5

14.0

5.0

120

GFLA-3-350-50
GFLA-3-350-70

3

2.9

10.0

5.0

350

GFLA-6-350-50
GFLA-6-350-70

6

2.7

15.0

5.0

350

90° 双轴应变花
平面型
（G.F.约2.1）

GFCA-3-50
GFCA-3-70

3

1.4

10.5

10.5

120

GFCA-3-350-50
GFCA-3-350-70

3

2.9

15.0

15.0

350

45°/90° 3轴应变花
平面型
（G.F.约2.1）

GFRA-3-50
GFRA-3-70

3

1.4

10.5

10.5

120

GFRA-3-350-50
GFRA-3-350-70

3

2.9

15.0

15.0

350

备注：50：环氧树脂
70：丙烯酸树脂，ABS树脂
每包装有10片。

带导线的GF系列（定制）

导线

使用温度范围

应变片（含导线）型号示例

导线颜色

2线平行
乙烯线

-20~ +80°C

GFLA-3-50-3LJC-F

灰色

3线平行
乙烯线

-20~ +80°C

GFLA-3-50-3LJCT-F

灰色带蓝色条纹

备注：使用无铅焊锡的导线，仅限带有CE标志的GOBLET应变片。
      在使用无铅焊锡的导线型号名称中后缀“-F”。
