名称：MPV-800 多点式激光测振仪。

型号：MPV-800。

产地：德国。

产品简介：于2017年荣获第55届全球年度研发大奖（R&D 100 Award）!

基于激光非接触式测量的MPV-800多点式激光测振仪，多可 48 个通道同步测量，在时域和频域上重现被测物体的工作变形，全程无死角地获取被测物体的三维动态特性。

 光纤头可自由配置，灵活测试，可根据测试需求任意摆放其位置，如与被测表面相对，或将其布置于样品周围。它甚至可以提供物体的三维振动矢量信息。

典型应用

● 全场评估沉淀和衰变事件

● 非稳态过程(例如流体机械、阀门)

● 环境监测

● 电驱动装置和内燃机的启动过程

● 瞬态事件(例如冲击、开关)

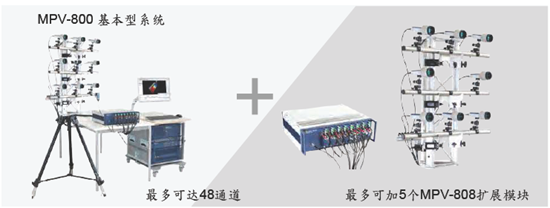

产品图片：

产品亮点：

● 非接触式，在单个测量中同步获取瞬态和非稳态振动特性

● 测量瞬态、非周期(随机)振动、同时多通道振动测量的理想解决方案

● 配置灵活，用户可配置多达 48 个光学通道，真正的同步振动测试

● 时域和频域下的3D振型

● ******振动速度1.75 m/s

● 带宽覆盖DC~100kHz

● 可获取时域和频域下的3D振型

● ******光学灵敏度，无需表面处理

● 激光人眼安全

产品技术参数：

MPV-800基本测量系统

数据采集系统

MPV-W-800数据管理系统，   MPV-A-840系统小推车， 包括显示器、MPV-D-800连接箱、MPV-E-800数据采集单元（8个光学通道和8个参考通道）

光学单元和光纤头

MPV-I-800 8通道光学单元，连接数据采集系统和光学单元的主电缆MPV-C-Ixx，长10 m(30   m)。连接光学单元和光纤头的电缆MPV-O-810长3m（5m）

附件

MPV-A-850彩色摄像机，   MPV-A-830 反射信号电平显示，MPV-A-T20光纤头支架，   VIB-A-T20重型三脚架。

MPV-808 扩展模块

数据采集系统

MPV-D-808 数据采集扩展

光学单元和光纤1

连接数据采集系统和光学单元的主电缆MPV-C-I10， 长10m   (30m)

技术参数

光学通道数量

8, 16, 24, 32, 40 或 48（多）

******振动速度

± 1.75 m/s

参考通道数量

8, ± 10 V,     IEPE supply2

带宽

0 Hz – 50 kHz,     100 kHz2

触发输入

TTL输入或参考通道或测量通道的模拟输入

信号发生器2

4通道，相互独立， ± 3V

解码器

档位数量

振动速度m/s

带宽kHz

分辨率3

(μm/s)/√Hz

参考通道数量

信号发生器通道数量

MPV 软件解码器

（GPU处理器）

12

0.001 … 1.75

0 … 50 (100)

0.03 … 0.55

8

4

光学部分参数

测量激光

1,550 nm

定位激光

660 nm ±   7 nm，红色可见光

单束激光功率

定位激光

激光安全等级

安全等级1级，人眼安全

光纤光学头   MPV-O-810   MR （中焦）

电缆长度

3 m (5 m)

测试距离

0.5 m –   5 m

聚焦方式

手动聚焦

小光斑直径

160μm @ 测试距离为500mm

反射信号电平显示

2个LED显示条

MPV-A-850摄像机

分辨率

1920 x 1080 高清分辨率

镜头

可变焦，3.3 - 12     mm, W 65° - T 23°，手动聚焦

接口

千兆以太网，电缆长15     m (50 m) 2

电源

以太网供电（通过以太网电缆）

1 可在附件里选择光纤头

2 可选配项

3 分辨率定义为在5米距离上贴反光膜的情况下，当信噪比为0 dB 时在1Hz带宽下测量的信号幅值（RMS）。分辨率与频率相关，此值是在10Hz以上测得。

通用技术参数

数据采集系统

置于可移动小推车内

MPV-I-800

光学单元

MPV-O-810

中焦光纤式光学头

尺寸 [W x H   x D]

580 x 1,035 x 845 mm

450 x 140 x 460 mm

Ø 60 mm x 166 mm

重量

118 kg

11 kg

0.75 kg

防护等级

IP20 (DIN EN 60529)

IP20 (DIN EN 60529)

IP64 (DIN EN 60529)

工作温度

+5 °C …   +40 °C

+5 °C … +50 °C

+5 °C…+75 °C

存储温度

-10 °C …   +65 °C

-10   °C…+65 °C

-10 °C…+75 °C

相对湿度

低于80%,

无冷凝

35°C时低于 80% ，

50°C时 低于30%，

无冷凝

低于80%，

无冷凝

电源

100...240 VAC   ±10% ,

50/60 Hz

100...240 VA C   ±10%,

50/60 Hz

通过激光单元供电

功耗

典型值为450VA, ******1450VA max. 150 VA 不适用
