名称：DC-204R/DC-204Ra超小型动态应变记录仪
型号：DC-204R/DC-204Ra
产地：日本
用途：DC-204R/DC-204Ra是一款高速超小型4通道动态应变测量仪单通道模式下可实现200kHz的高速采样，同步连接8台时可同时采样多达32个通道。
产品图片：
产品简介：
DC-204R/DC-204Ra是一款CF卡记录型的高速超小型4通道动态应变测量仪，单通道模式下可实现200kHz的高速采样，同步连接8台时可同时采样多达32个通道。其通过USB接口与个人电脑连接，并可使用标配软件进行控制。可选用相应电缆或适配器实现直流电压和热电偶的测量。DC-204Ra具有模拟输出（±5V）功能，用于外部记录仪或汽车ECU。
测量时用前面板的START/STOP按钮控制，也可通过触发设置启动测量，或通过外部触发、外部启动/停止信号控制。测量数据以DADiSP格式保存到CF卡上，通过支持DADiSP的软件或标配软件DC-7204处理，另外，还可将数据转换为CSV格式以使用Excel等电子表格软件处理。
产品特点：
● 体积小巧84（W）×42（H）×157（D），4通道；
● 200 kHz高速采样（单通道模式下最快时）；
● 4通道50 kHz同时采样；
● 可测量高达±80000×10-6应变的大应变（0.5V激励）；
● 8台同步连接，最多实现32个通道同时采样；
● 支持最大2GB CF卡，存储大量数据；
● 断电时自动数据保护，当电源意外下降时，在关闭电源之前停止测量并存储数据；
● 外部启动/停止，外部触发；
● 传感器开路检查功能；
● 测量数据支持DADiSP格式；
● USB接口，软件控制；

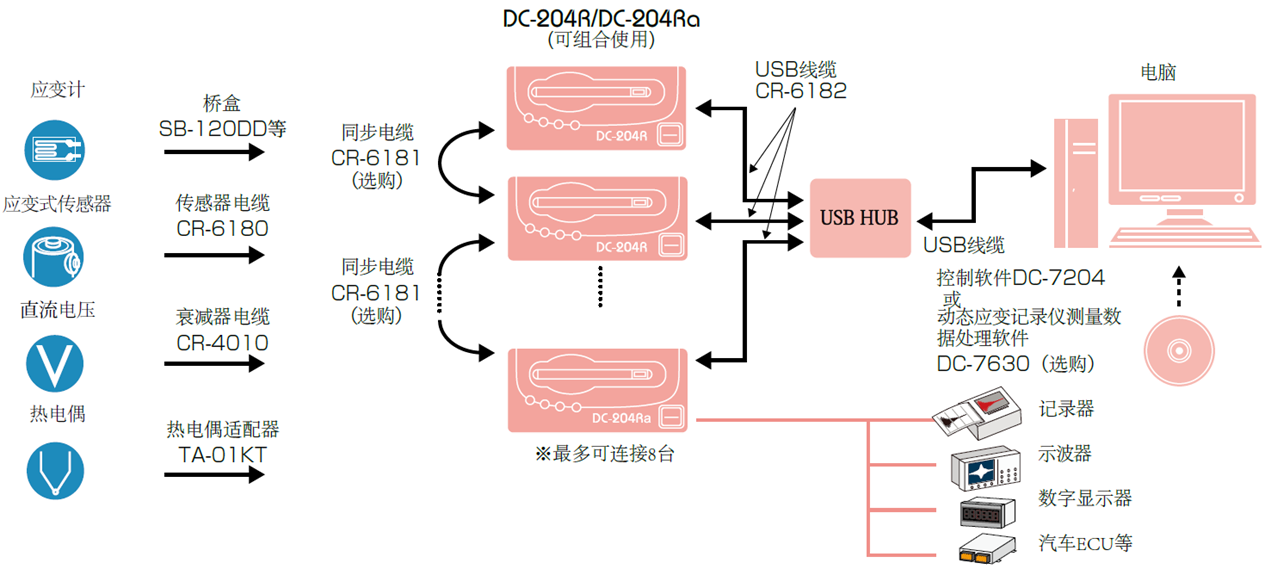

系统组成：
技术规格：
型号 | DC-204R/DC-204Ra |
通道数 | 4 |
测量对象 | 应变 |
直流电压（搭配 CR-4010） | |
热电偶 （搭配 TA-01KT） | |
测量范围 | ±80000×10-6 应变（2V激励） |
直流电压 （±1V，2V，5V，10V，20V 5种量程） | |
频率响应 | DC~10kHz （-3dB±1dB） |
应变计阻值 | 120~1000（Ω）（全桥） |
最大采样速度 | 5µs（单通道），10µs（1~2通道），20µs（4通道） |
模拟输出 | 输出量程 : ±5V（5kΩ 负载） ±1mA |
(仅DC-204Ra) | 输出电压精度 ：±0.3%FS |
输出校正：±1V （输入值重叠） | |
尺寸 | 84（W）×42（H）×157（D）)mm |
重量 | 500 g |
电源 | DC10~16V 0.4A MAX. |

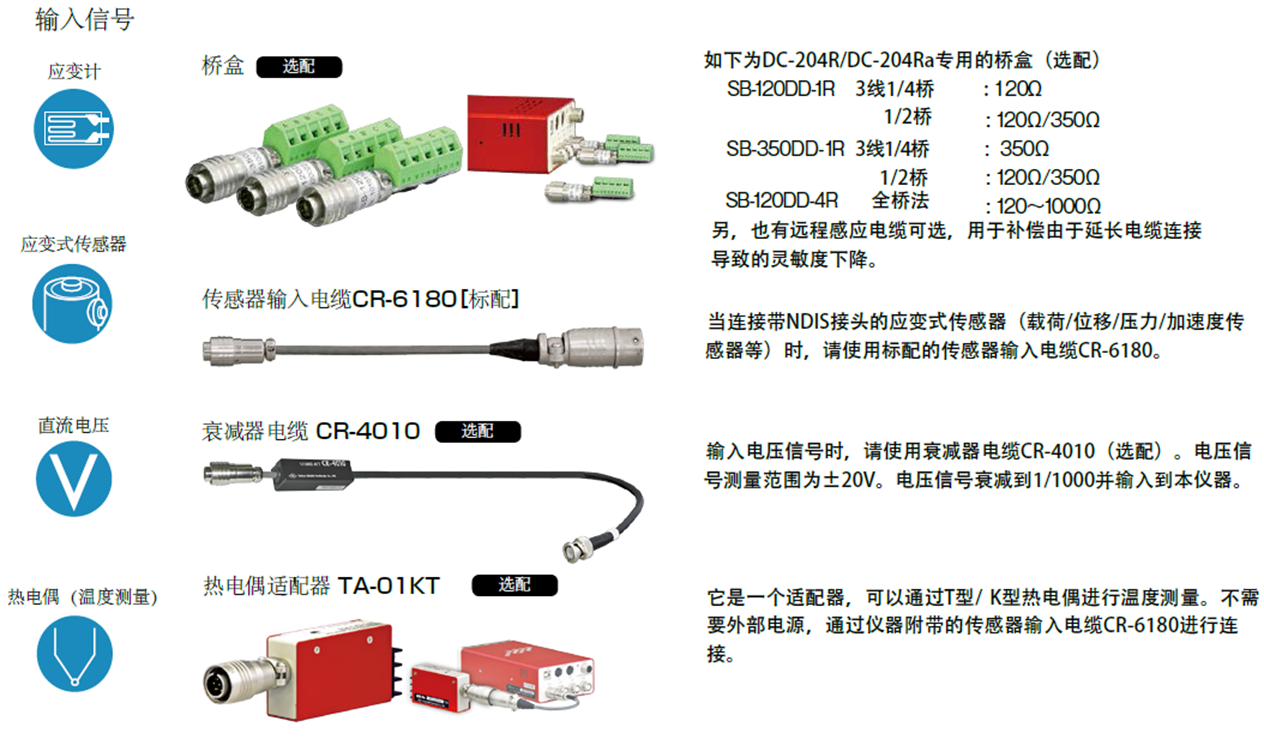

测量功能和选项
