名称：探地雷达。

型号：BD-GPR-U50大深度地质雷达。

产地：中国。

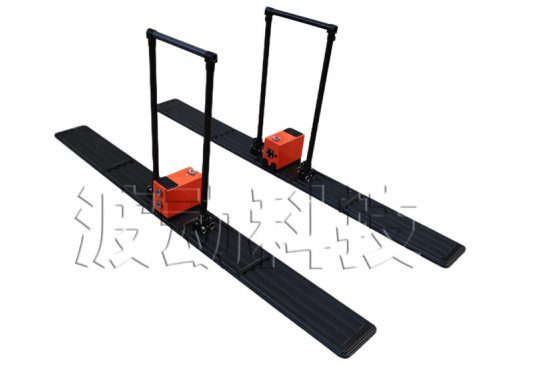

产品图片：

产品用途：

适用于地质灾害评估和治理、工程勘查设计相关项目；工程勘察、隧道检测等领域，用于检测或查明地下一定深度内的构造及目标体信息。具体分类如下:

● 地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；

● 隧道检测:用于隧道超前预报、检测隧道施工质量等；

产品特点：

● 本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；

● 主机和电脑无线连接，操作便捷；

● 实现实时数据采集和显示；

● 软件界面简洁，操作简便，上手快；

● 多频段天线可选，应用范围广；

● 分析软件操作简单，结果判读准确；

● 探测精度高，定位准确；

● 内置超大容量电池，续航时间长；

● 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

符合规范：

● 《水电水利工程物探规程 DL/T 5010-2005》

● 《水利水电工程物探规程SL326-2005》

● 《电力工程物探技术规程 DL/T 5159-2012》

● 《水下工程物探规程 DB34/T 2209-2014》

● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》

● 《城市工程地球物理探测标准CJJ/T 7-2017》

● 《城市地下管线探测技术规程CJJ 61-2017》

● 《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》

● 《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》

● 《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》

● 《公路工程物探规程JTGT 3222—2020》

性能参数：

深度适用范围：

技术指标:

● 型号：BD-GPR-U50大深度地质雷达

● 天线频率：BD-GPR-U-50MHz

● 采样频率：0.5GHz-50GHz可调

● 工作方式：冲击体制

● 通道：一发一收，可拓展两发两收或多发多收

● 时窗范围：1ns~20000ns，连续可调

● 采样点数：128-32767样点/扫描，可选

● 扫描速率：200线/秒

● 动态范围：≥160dB

● 灵敏度：≥-120dBm

● A/D转换：18bit

● 连续工作时间：≥8小时

● 整机功耗：<15W

● 信噪比：优于160dB

应用案例：

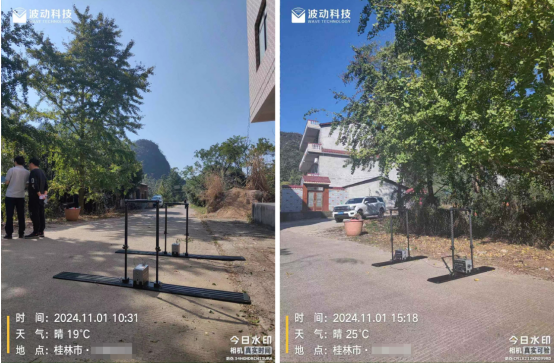

桂林某地区进行岩溶探测。探测所用设备为大深度地质雷达BD-GPR-U100、BD-GPR-U50。经探测，探测所得数据精准，溶洞位置准确，地下暗河信号清晰，与前期客户微动HVSR法探测所得数据吻合，得到客户高度认可。

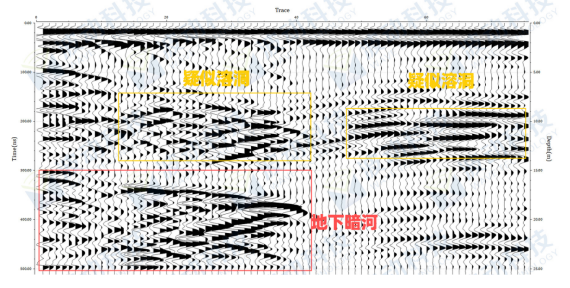

数据图像：
