名称：探地雷达。
型号：BD-GPR-400。
产地：中国。

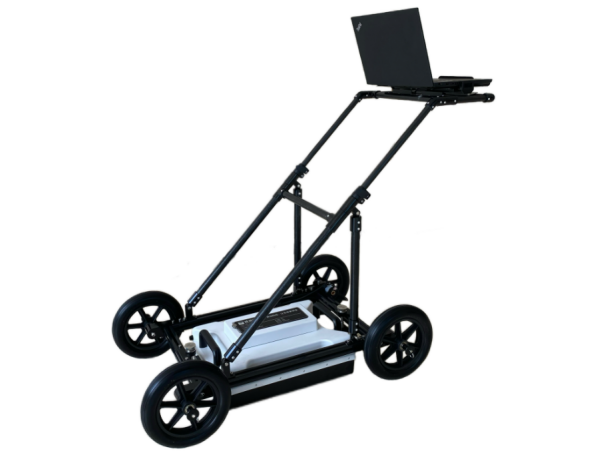

产品图片：
产品用途：适用于隧道检测、工程勘察、市政管线、道路桥梁等领域。具体分类如下：
隧道检测：用于检测隧道衬砌内钢筋间距、衬砌厚度、衬砌质量、支护（衬砌）背后的空洞等施工质量；
市政管线：用于城市建设过程中查明地下金属或非金属管线分布情况；
产品特点：
● 本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；
● 主机和电脑无线连接，操作便捷；
● 实现实时数据采集和显示；
● 软件界面简洁，操作简便，上手快；
● 多频段天线可选，应用范围广；
● 分析软件操作简单，结果判读准确；
● 探测精度高，定位准确；
● 内置超大容量电池，续航时间长；
● 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
符合规范：
● 《水电水利工程物探规程 DL/T 5010-2005》
● 《水利水电工程物探规程SL326-2005》
● 《电力工程物探技术规程 DL/T 5159-2012》
● 《水下工程物探规程 DB34/T 2209-2014》
● 《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
● 《城市工程地球物理探测标准CJJ/T 7-2017》
● 《城市地下管线探测技术规程CJJ 61-2017》
● 《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
● 《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
● 《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
● 《公路工程物探规程JTGT 3222—2020》
性能参数：
型号 | BD-GPR-400系列探地雷达 | |
主机 | 天线频率 | 400M（中心频率可选、可定制） |
采样频率 | 0.2-100GHz可调 | |
时窗范围 | 1ns～20000ns，连续可调 | |
采样点数 | 32～32767样点/扫描，可选 | |
扫描速率 | 200线/秒 | |
A/D转换 | 18bit | |
连续工作时间 | ≥8小时 | |
整机功耗 | ＜18 W | |
信噪比 | 优于160dB | |
采集时速 | > 60 km/h @ 5 cm 水平采样间距（道间距） | |
最小采样间隔 | ≤5ps | |
测量方式 | 逐点测量、距离触发测量、连续测量、GPS四种测量方式 | |
显示方式 | 伪彩图、堆积波形或灰度图 | |
工作温度 | -40℃～+70℃ | |
工作电压 | 10-15V DC | |
防护等级 | IP66 | |
无线数据传输距离 | 大于50 m | |
有线通讯 | 以太网，100Mbps | |
重 量 | ≤3.5kg | |
测量范围 | 0-5m | |
尺寸 | 46cm*31cm*17cm | |
应用场景 | 隧道管片注浆效果检测、混凝土不密实探测、隧道衬砌检测、市政道路分层检测、地下空洞检测及桥梁钢筋检测 | |

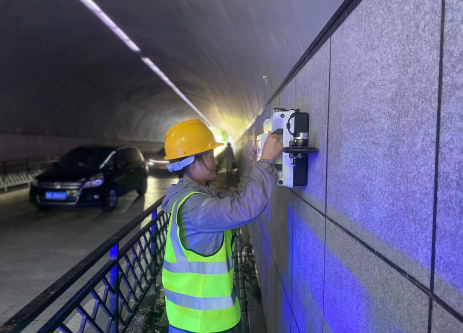

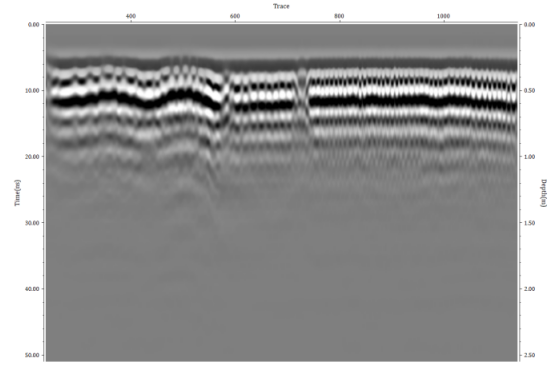

案列图片：
