名称：螺栓应变片埋设以及标定业务。

型号：

用途：通过测量施加到螺栓的轴向力，可以确定和管理紧固状况。此外，轴向力测量对于了解螺栓强度和设计螺栓连接方式也很有帮助。

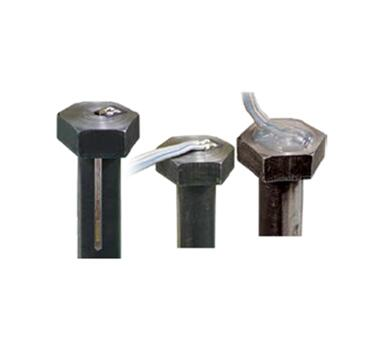

产品图片：

产品简介：

现代社会，螺栓广泛用于各个领域的构件连接，不可欠缺。在机械结构、汽车、飞机、高速公路、桥梁、分段固定等应用中，通过测量施加到螺栓的轴向力，可以确定和管理紧固状况。此外，轴向力测量对于了解螺栓强度和设计螺栓连接方式也很有帮助。

本公司承接螺栓测量的应变片安装业务。对客户提供螺栓进行钻孔加工，埋设专用应变片并提供负载标定。

应变片安装业务

可以埋设应变片或表面粘贴应变片。提供特殊形状螺栓的咨询，可以满足从低温到高温的要求。

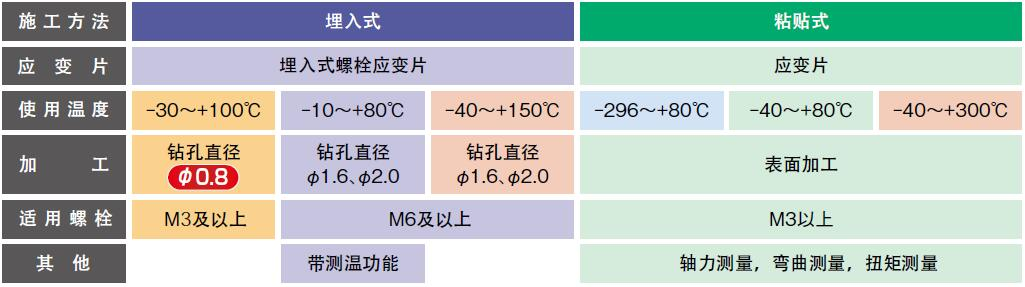

安装方法

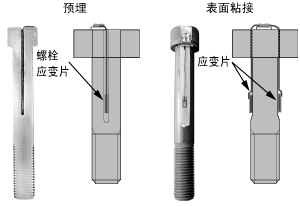

根据螺栓的使用条件，有螺栓内部埋设方法和表面粘贴方法。

埋设： 螺栓专用应变片（BTM/BTMC系列）
在螺栓中心钻孔，孔径为1.6mm或2mm。将应变片插入螺栓孔中并使用专用胶粘剂埋设。
这种方法的优点是在紧固螺栓时可以避免垫圈等物件对应变片的损伤。


粘贴： F、QF、ZF、CF系列
将两组应变片以轴向对称形式粘合在螺栓轴的两侧，以消除弯曲的影响。为了避免在紧固螺栓或与垫圈接触时损坏应变片，螺栓表面经过略微削平后粘贴应变片。根据使用温度以及环境选择适合的应变片。

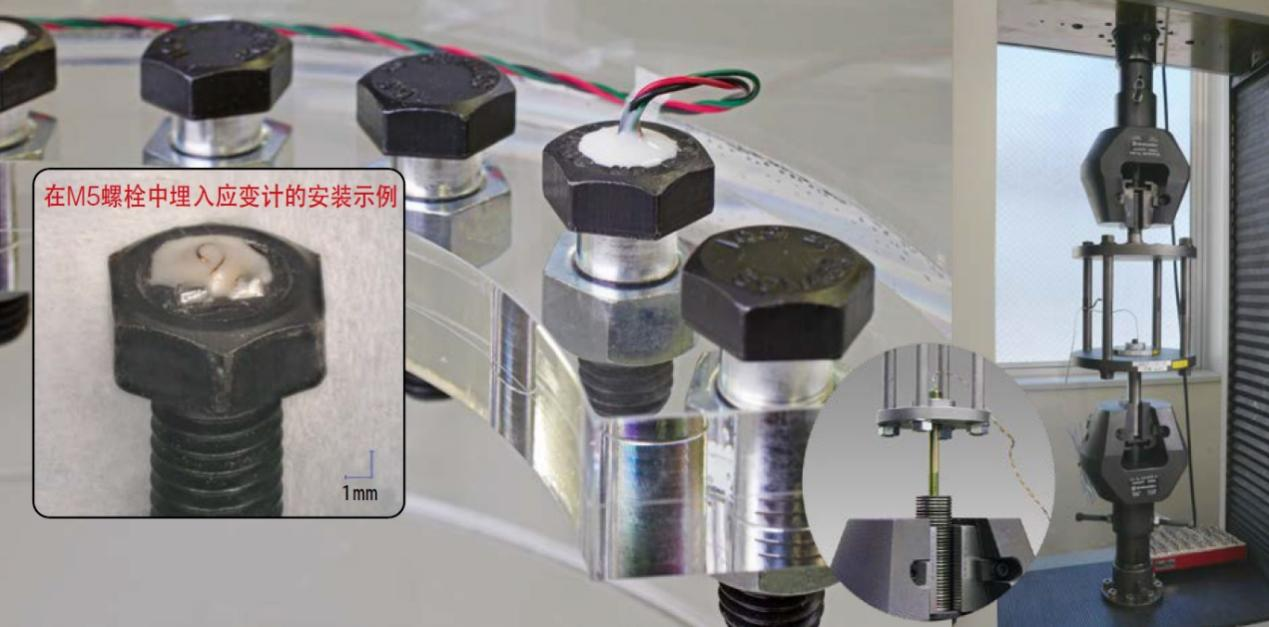

标定业务

为实现精确的测量，可按指定的负载标定。用于标定的测量仪器和校准设备，将定期由符合日本国家标准的公认机构进行标定和检查。

应用示例

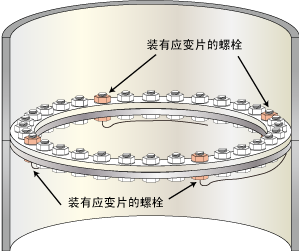

· 监测连接部位的螺栓轴向力

由于风力发电设施的大型化，安装、运转时结合部位的螺栓轴力管理是必不可少的。通过在连接部分使用的螺栓中安装螺栓应变片，可以连续监测轴向力。叶片等结合部位的一部份使用螺栓固定，可以时常监视轴力的状态。

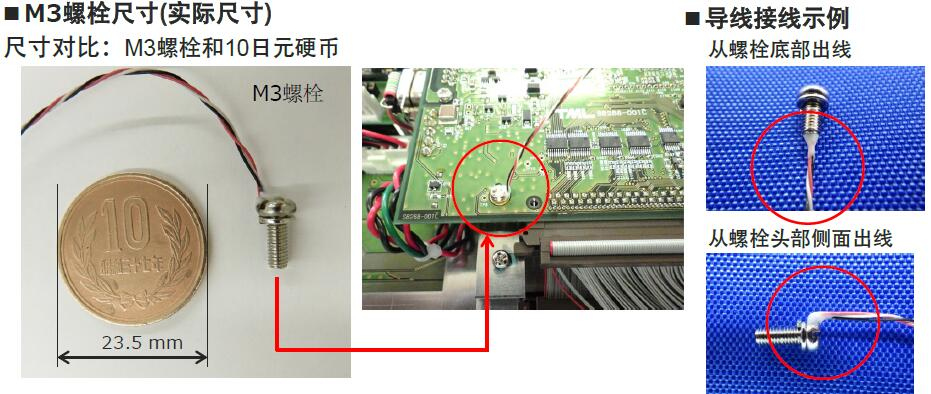

电路板紧固螺栓轴力测量

施加到螺栓上的轴向力通常用扭矩计算，但通过使用螺栓应变计（轴力螺栓）直接测量轴向力，可以很容易地测量和检查松动、过度拧紧以及是否达到规定的紧固力。我们可提供M3及以上尺寸的螺栓加工。
