名称：GF系列 低弹性材料用应变片，塑料用。
型号：GF系列。
用途：应力应变测量，塑料用。

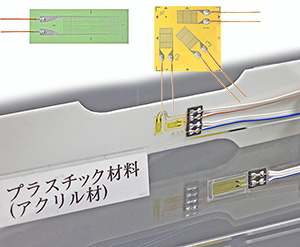

产品图片：
产品简介：GF系列应变片适合测量与金属相比有着低弹性模量的材料，如塑料。特殊敏感栅设计，减少刚化效应和焦耳热效应。该系列应变片对热膨胀系数为50/70×10-6/℃的材料具有温度自补偿功能。
被测物材料 | 塑料 | 基底 | 特殊塑料 |
使用温度范围 | GF(GOBLET)：-30~ +80°C | 敏感栅 | 铜镍箔 |
温度补偿范围 | +10~ +80°C | 应变极限 | 3% |
主要适用粘合胶 | CN | 疲劳寿命 | 1×106 |
产品规格：
低弹性材料-塑料用GOBLET
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
单轴 | GFLAB-3-50 | 3 | 2.3 | 9.5 | 4 | 120 |
GFLAB-6-50 | 6 | 2.5 | 14 | 5 | 120 | |
GFLAB-3-350-50 | 3 | 2.9 | 10 | 5 | 350 | |
GFLAB-6-350-50 | 6 | 2.7 | 14 | 5 | 350 | |
90° 双轴应变花 | GFCAB-3-50 | 3 | 1.4 | 10.5 | 10.5 | 120 |
GFCAB-3-350-50 | 3 | 2.9 | 14.5 | 15 | 350 | |
45°/90° 3轴应变花 | GFRAB-3-50 | 3 | 1.4 | 10.5 | 10.5 | 120 |
GFRAB-3-350-50 | 3 | 2.9 | 14.5 | 14.5 | 350 |
备注：50：环氧树脂
70：丙烯酸树脂，ABS树脂
每包装有10片。
低弹性材料-塑料用
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
单轴 | GFLA-3-50 | 3 | 2.3 | 9.5 | 4.0 | 120 |
GFLA-6-50 | 6 | 2.5 | 14.0 | 5.0 | 120 | |
GFLA-3-350-50 | 3 | 2.9 | 10.0 | 5.0 | 350 | |
GFLA-6-350-50 | 6 | 2.7 | 15.0 | 5.0 | 350 | |
90° 双轴应变花 | GFCA-3-50 | 3 | 1.4 | 10.5 | 10.5 | 120 |
GFCA-3-350-50 | 3 | 2.9 | 15.0 | 15.0 | 350 | |
45°/90° 3轴应变花 | GFRA-3-50 | 3 | 1.4 | 10.5 | 10.5 | 120 |
GFRA-3-350-50 | 3 | 2.9 | 15.0 | 15.0 | 350 |
备注：50：环氧树脂
70：丙烯酸树脂，ABS树脂
每包装有10片。
带导线的GF系列（定制）
导线 | 使用温度范围 | 应变片（含导线）型号示例 | 导线颜色 |
2线平行 | -20~ +80°C | GFLA-3-50-3LJC-F | 灰色 |
3线平行 | -20~ +80°C | GFLA-3-50-3LJCT-F | 灰色带蓝色条纹 |
备注：使用无铅焊锡的导线，仅限带有CE标志的GOBLET应变片。
在使用无铅焊锡的导线型号名称中后缀“-F”。
