名称：P系列 聚酯应变片。
型号：P系列。
用途：应力应变测量，混凝土用。
产品图片：
产品简介：P系列应变片基底材料采用聚酯树脂，主要用于混凝土、砂浆或岩石的表面应变测量。
被测物材料 | 混凝土、砂浆 | 基底 | 聚酯纤维 |
使用温度范围 | -20~+80°C | 敏感栅 | 铜镍（丝） |
温度补偿范围 | +10~+80°C | 应变极限 | 2% |
主要适用粘合胶 | CN-E、RP-2、PS | 疲劳寿命 | 1×105
|
产品规格：
单轴/双轴/3轴
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
单轴 | PL-60-11 | 60 | 1 | 74 | 8 | 120 |
PL-90-11 | 90 | 1 | 105 | 8 | 120 | |
PL-120-11 | 120 | 1 | 135 | 8 | 120 | |
90° 双轴交叉， | PLC-60-11 | 60 | 1 | 74 | 74 | 120 |
45°/90° 3轴应变花 | PLR-60-11 | 60 | 1 | 74 | 74 | 120 |
备注：每包装有10片。
P系列专用一体式导线
建议使用P/PF系列的单轴一体式导线。
应变花片PLC、PLR、PFLC和PFLR未配一体式导线。
使用目的 | 产品名称 | 导线型号 | 使用温度 (°C) | 型号（示例） |
一般测量 | 平行乙烯基 | LJB-F | -20~ +80 | PL-60-11-3LJB-F |
LJC-F | PL-60-11-3LJC-F | |||
一般测量 | 3线平行乙烯基 | LJBT-F | -20~ +80 | PL-60-11-3LJBT-F |
LJCT-F | PL-60-11-3LJCT-F | |||
单片4线系统 | 0.08mm2 聚丙烯4线平行线 | LQM-F | -20~ +100 | PL-60-11-3LQM-F |
0.08mm2 乙烯4线平行线 | LBQM-F | -20~ +80 | PL-60-11-3LBQM-F |
备注：*双轴/3轴应变花的应变片不能提供带导线型号。
*使用无铅焊锡的导线仅限带有CE标志的应变片。

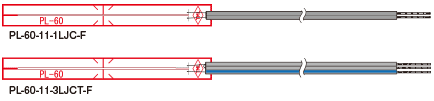

带标准导线的P系列应变片（单轴）
使用的导线：0.11mm2/每米导线的总电阻：0.32Ω
型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 | 导线长度 | 预装导线的 |
PL-60-11 | 60 | 1 | 74 | 8 | 120 | 平行 1m | -1LJC-F |
PL-90-11 | 90 | 1 | 105 | 8 | 120 | 平行 1m | -1LJC-F |
备注：*最小起订量为10片。
*PL-120-11可提供带导线型号。
*双轴/3轴应变花的应变片不能提供带导线型号。
