名称：PF系列 聚酯应变片。
型号：PF系列。
用途：应力应变测量，混凝土用。
产品图片：
产品简介：PF系列应变片基底材料采用聚酯树脂，栅长有10/20/30mm可选，适用于混凝土或砂浆的应变测量。基底透明，便于安装和检查。
被测物材料 | 金属、混凝土、砂浆 | 基底 | 聚酯纤维 |
使用温度范围 | -20~+80°C | 敏感栅 | 铜镍 |
温度补偿范围 | +10~+80°C | 应变极限 | 2% |
主要适用粘合胶 | CN-E、RP-2、PS | 疲劳寿命 | 1×106 |
产品规格：
单轴/双轴/3轴
样式 | 型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 |
单轴 | PFL-10-11 | 10 | 0.9 | 17.5 | 5 | 120 |
PFL-20-11 | 20 | 1.2 | 28.0 | 6 | 120 | |
PFL-30-11 | 30 | 2.3 | 40.0 | 7 | 120 | |
90° 双轴应变花 | PFLC-20-11 | 20 | 1.2 | 28 | 28 | 120 |
PFLC-30-11 | 30 | 2.3 | 40 | 40 | 120 | |
45°/90° 3轴应变花 | PFLR-20-11 | 20 | 1.2 | 28 | 28 | 120 |
PFLR-30-11 | 30 | 2.3 | 40 | 40 | 120 |
备注：单轴/双轴应变花 0°/90° 3轴应变花 0°/45°/90°。
每包装有10片。

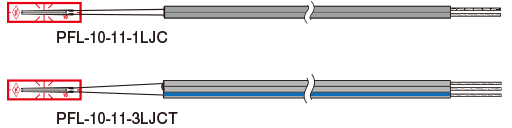

带标准导线PF系列应变片（单轴）
使用的导线：0.11mm2/每米导线的来回电阻：0.32Ω
型号 | 敏感栅长 | 敏感栅宽 | 基底长度 | 基底宽度 | 电阻 | 导线长度 | 导线型号 |
PFL-10-11 | 10 | 0.9 | 17.5 | 5 | 120 | 平行 1m | -1LJC-F |
PFL-20-11 | 20 | 1.2 | 28.0 | 6 | 120 | 平行 1m | -1LJC-F |
PFL-30-11 | 30 | 2.3 | 40.0 | 7 | 120 | 平行 1m | -1LJC-F |
备注：* 最小起订量为10片。
* 双轴/3轴应变花的应变片不能提供带导线型号。
