WF系列防水型箔式应变片-武汉微毫科技有限公司

WF系列防水型箔式应变片

名称：WF系列防水型箔式应变片。

型号：WF系列。

用途：应力应变测量。

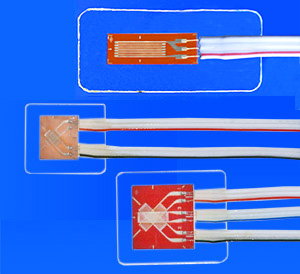

产品图片：


产品简介：WF系列为防水型应变片，制作时就涂了一层防水涂层，省去了现场涂装的复杂程序，该涂层轻薄、透明，使安置和贴片工作变得简单，室外或短期水下测量都没有问题。

产品规格：

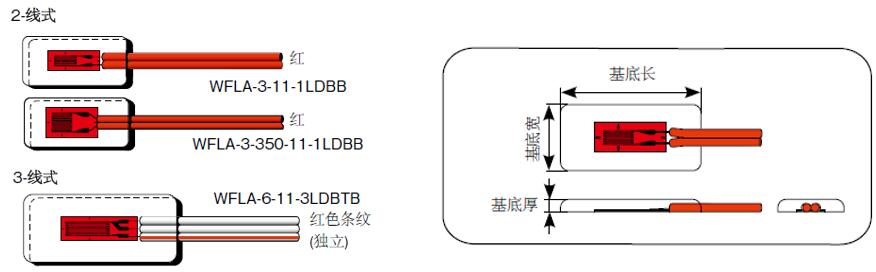

1.单轴

0.08mm²乙烯导线每米导线来回电阻：0.44Ω


型号	敏感栅		基底			电阻 (Ω)	导线	导线型号
型号	长 (mm)	宽 (mm)	长 (mm)	宽 (mm)	厚 (mm)	电阻 (Ω)	导线	导线型号
WFLA-3-11 WFLA-3-17 WFLA-3-23	3	1.7	17	8	1.5	120	平行 1m 平行 3m 平行 5m 3线 3m 3线 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
WFLA-3-350-11 WFLA-3-350-17 WFLA-3-350-23	3	3.2	17	8	1.5	350	平行 1m 平行 3m 平行 5m	-1LDBB-F -3LDBB-F -5LDBB-F
WFLA-6-11 WFLA-6-17 WFLA-6-23	6	2.2	25	11	1.5	120	平行 1m 平行 3m 平行 5m 3线 3m 3线 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F

备注：每包装有10片。

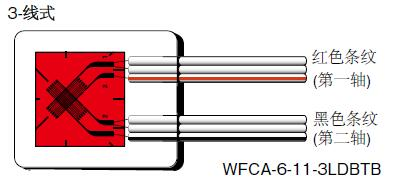

2.90°双轴应变花堆叠型

0.08mm²乙烯导线每米导线来回电阻：0.44Ω


型号	敏感栅		基底			电阻 (Ω)	导线	导线型号
型号	长 (mm)	宽 (mm)	长 (mm)	宽 (mm)	厚 (mm)	电阻 (Ω)	导线	导线型号
WFCA-3-11 WFCA-3-17 WFCA-3-23	3	1.7	19	16	1.5	120	平行 1m 平行 3m 平行 5m 3线 3m 3线 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
WFCA-6-11 WFCA-6-17 WFCA-6-23	6	2.3	25	21	1.5	120	平行 1m 平行 3m 平行 5m 3线 3m 3线 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F

备注：每包装有10片。

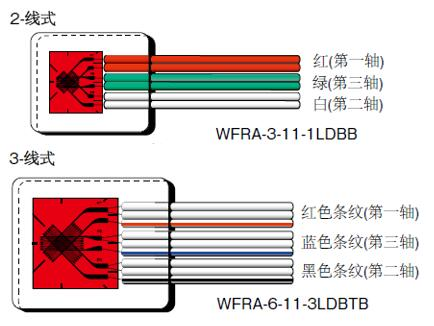

3.45°/90°3轴应变花堆叠型

0.08mm²乙烯导线每米导线来回电阻：0.44Ω


型号	敏感栅		基底			电阻 (Ω)	导线	导线型号
型号	长 (mm)	宽 (mm)	长 (mm)	宽 (mm)	厚 (mm)	电阻 (Ω)	导线	导线型号
WFRA-3-11 WFRA-3-17 WFRA-3-23	3	1.7	19	16	1.5	120	平行 1m 平行 3m 平行 5m 3线 3m 3线 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
WFRA-6-11 WFRA-6-17 WFRA-6-23	6	2.3	25	21	1.5	120	平行 1m 平行 3m 平行 5m 3线 3m 3线 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
