隔离型动态信号测试分析系统
名称：隔离型动态信号测试分析系统。
型号：DH8305。
产地：中国。
用途：航空航天、兵器工业等领域结构力学性能、动力学性能等测试；抗干扰能力强，适用于强电磁场干扰环境下的测量；
产品简介：DH8305隔离型动态信号测试分析系统，是为传导干扰下精准测试而专门设计。每通道单独的屏蔽层，保证输入和输出高度隔离。采用19吋标准机箱结构，利用千兆以太网交换机扩展，单台计算机可以实现无限通道的振动信号并行同步测试和分析。广泛应用于航空航天、武器兵器、汽车工业、机械工程等行业各种强干扰下的精准测试和分析。

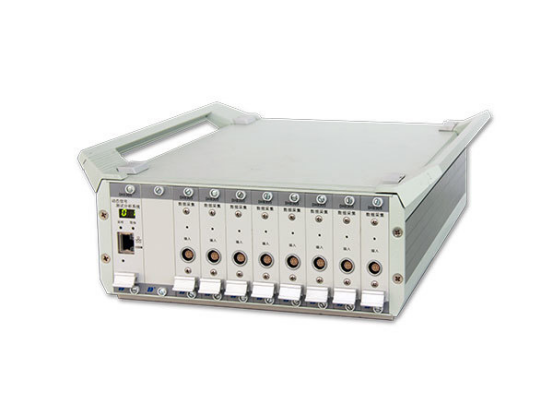

产品图片：
产品特点：
● 输入与输出、通道和通道间高度隔离，对于±500V共模电压，具有120dB以上的抑制能力；
● 内置多功能适调器，可完成应力应变、电压及IEPE等信号的测试；
● 千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，连续采样速率最高1MHz/通道；
● 通道支持智能导线（EID）识别和TEDS传感器识别功能；
● 采用四线制供桥，桥压不受导线长度影响，保证远端桥压精度，无需测量导线电阻及修正。
产品规格：
连续采样速率 | 最高1MHz/通道 |
频响范围 | DC～100kHz（＋0.5dB～-3dB）（50kHz平坦） |
模数转换器 | 18位逐次逼近型A/D |
电压量程 | ±5mV～±20V多档切换 |
电压示值误差 | ±0.3%F.S(预热半小时后测量) |
应变量程 | ±100000με，±10000με，±1000με |
应变示值误差 | ±（0.5%red±3με） |
桥路方式 | 半桥（四线制供桥）、全桥（四线制供桥）、三线制1/4桥 |
