分布式扭振测试系统
名称：分布式扭振测试系统。
型号：DH5987。
产地：中国。
用途：专用于船舶推进轴系、往复式燃气压缩机、螺杆压缩机、柱塞泵和离心泵、离心式压缩机、电力发电机组等传动轴系的扭振分析研究，可即时捕捉轴系突变故障，及时了解故障发生时刻。

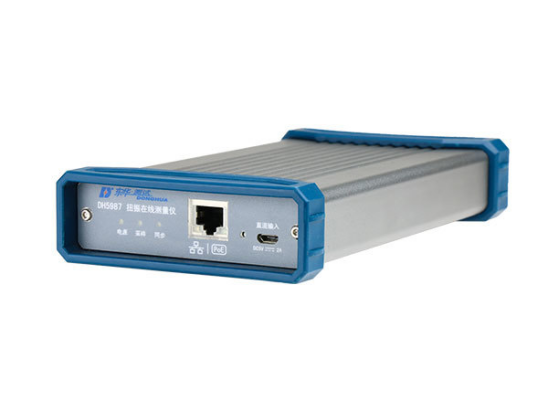

产品图片：
产品特点：
● 每台仪器5通道(其中1个为键相通道)；
● 支持模拟脉冲和数字脉冲信号输入；
● 支持 POE供电和 IEEE1588 网络同步；
● 扭振角度测量分辨率 0.1毫度，测量精度优于0.07%FS。
产品规格：
通道数 | 5通道/台(固定一个通道为键相通道) |
通讯接口 | 采用100Mb以太网接口,该接口同时支持POE供电 |
适用信号类型 | a)模拟脉冲:电涡流传感器、霍尔转速传感器、磁电转速传感器: b)数字脉冲:TTL、光电传感器、编码器 |
显示信号类型 | a)瞬时角速度:时域、角域 b)平均角速度:时域 c)扭振角速度:时域、角域 d)扭振角度:时域、角域 扭振角度量程:0~10度 扭振角度分辨率:0.1毫度 |
扭振频率 | 0.1Hz~5kHz |
转速范围 | 2~60000RPM(转速频率乘上齿数不大于仪器的最高采样频率) |
脉冲计数器频率 | 160MHz |
供电电压 | 5V、15V两档,每通道单独设置 |
供电电流 | 30mA |
供电接口 | 5V2A供电接口(Micro USB) |
同步功能 | 支持1588同步 |
仪器尺寸 | 188mmx102mmx32mm |
重量 | 0.3kg |
