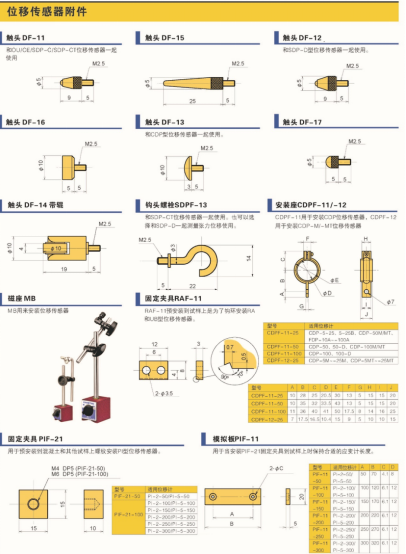

名称：位移传感器附件。
触头（球形）DF-11
DF-11用于OU/CE/DDP-A/
SDP-50E/-100E/SDP-ET型位移传感器。
触头（球形）DF-12
DF-12用于SDP-200E/-300E型位移传感器。
触头DF-13
DF-13用于CDP型位移传感器。
触头DF-14（带滚轴）
触头DF-15
触头DF-16
触头DF-17
钩头螺栓SDPF-13
SDPF-13用于SDP-ET/CDP-T位移传感器。还可用于SDP-E/SDP-E-D测量拉伸位移。
支架CDPF-11/CDPF-12
CDPF-11用于安装CDP位移传感器，CDPF-12用于安装CDP-M/-MT。
型号 | 适用的传感器 |
CDPF-11-25 | CDP-5 25,5B ~25B,CDP-25T,CDP-50M,CDP-50MT |
CDPF-11-50 | CDP-50,50-D,CDP-100M,CDP-100MT |
CDPF-11-100 | CDP-100,100-D |
CDPF-12-25 | CDP-5M ~-25M,CDP-5MT ~-25MT |
型号 | A | B | C | D | E | F | G | H | I | J |
CDPF-11-25 | 10 | 28 | 25 | 20.5 | 30 | 13 | 5 | 15 | 15 | 20 |
CDPF-11-50 | 10 | 35 | 32 | 33.5 | 43 | 13 | 5 | 15 | 15 | 20 |
CDPF-11-100 | 11 | 36 | 40 | 41 | 50 | 17.5 | 8 | 14 | 16 | 25 |
CDPF-12-25 | 7 | 17.5 | 16.5 | 10.4 | 15 | 9 | 5 | 10 | 10 | 15 |
固定夹具PIF-21
使用胶粘剂粘接，将PIF-21预先安装在试件表面（如混凝土）上。π形位移传感器通过螺钉安装在PIF-21夹具上。
型号 | 适用的传感器 |
PIF-21-50 | PI-2-50/PI-5-50 |
PIF-21-100 | PI-2-100/PI-5-100 |
PI-2-150/PI-5-150 | |
PI-2-200/PI-5-200 | |
PI-2-250/PI-5-250 | |
PI-2-300/PI-5-300 |
磁铁架MB
MB用于安装位移传感器。
固定夹具RAF-11
使用胶粘剂粘接，将RAF-11预先安装在试件上。RA/UB传感器夹紧安装在RAF-11夹具上。
隔板PIF-11
将PIF-21固定夹具安装在试件上时，使用PIF-11保持适当的标距长度。
型号 | 适用的传感器 | A | B | C | D |
PIF-11-50 | PI-2-50/PI-5-50 | 50 | 70 | 4.1 | 8 |
PIF-11-100 | PI-2-100/PI-5-100 | 100 | 120 | 6.1 | 12 |
PIF-11-150 | PI-2-150/PI-5-150 | 150 | 170 | 6.1 | 12 |
PIF-11-200 | PI-2-200/PI-5-200 | 200 | 220 | 6.1 | 12 |
PIF-11-250 | PI-2-250/PI-5-250 | 250 | 270 | 6.1 | 12 |
PIF-11-300 | PI-2-300/PI-5-300 | 300 | 320 | 6.1 | 12 |
