传感器

传感器

传感器是测量测试行业的基础，通过传感器才能把所感知的物理量信息转化成为电信号或者其他需要的信号。我公司代理的传感器种类齐全，质量稳定可靠，欢迎大家选购。

一荷载/力

1.1振弦式

产品说明:

TPC土压力计的压力盒由两块不锈钢板沿周边焊接而成，密封盒内充满脱气油。压力盒通过一根钢管与压力传感器相连。作用在压力盒上的土压力的变化引起传感器能感测的油压变化。

TPC土压力计有圆形或矩形两种形状的压力盒，后者用来测量喷射混凝土隧道衬砌中的切向和径向应力。TPC的刚度很高，可以将其埋入土壤或混凝土中。压力盒两侧的凹槽增加了其柔度，同时降低了除压力盒承压面法向之外其他方向上应力的灵敏度。混凝土应力计可以安装一根加压管，以在混凝土固化后恢复压力盒与混凝土之间的接触。

TPC土压力计的压力盒周边装有4个金属环，以简化安装。TPC内置有用于测温的热敏电阻。

TPC土压力计对周围土体性质和温度变化很敏感。温度效应的大小取决于压力计的约束程度，很难修正。

主要特点:

· 长期可靠性

· 压力测量范围大

· 提供不同类型的压力传感器：振弦(VW)，电阻应变l (4-20mA,0-5Vdc)，气压，和光纤式

· 坚固耐用的不锈钢结构

· 安装和操作简单

· 符合ISRM（国际岩石力学学会）建议的方法

· 内置电涌保护器l (VW)

· 三级防水 (VW)

应用：

· 确定土石坝应力大小和方向

· 确定挡土结构主动和被动土压力

· 确定水力冲填填土的压实度

· 测量混凝土坝的坝基和坝肩的接触压力

· 确定隧道衬砌上和衬砌中的应力

技术规格：

传感器量程（振弦式）	200, 350, 500, 750, 1000, 1500, 2000, 3000, 5000, 7000, 10000, 20000, 35000 kPa
过载	1.5×F.S.
结构	具有半刚性表面和周边凹槽的压力盒
材料	不锈钢
压力计尺寸
厚度	6.3mm
圆形直径¹	230mm
矩形尺寸1	100 x 200 mm, 150 x 250 mm, 200 x 300 mm
压力传感器	振弦型	气压型	电阻应变型	光纤型
压力量程	0-35000 kPa	0-3500 kPa	0-20000 kPa	0-20000 kPa
精度²	±0.5% F.S.	±0.25% F.S.	±0.25% F.S.	±0.25% F.S.
分辨率	0.025% F.S. (min)	取决于采集仪	0.01% F.S.	0.01% F.S.
3kΩ热敏电阻³(量程：-20至80℃）	内置	—	可选	—
电压浪涌保护器	内置	—	—	—
读数仪	MB-3TL	PR-20D	—	FOR-1, UMI
数据采集系统	SENSLOG	SENSLOG	SENSLOG	FODL
电缆	IRC-41A, IRC-390	—	IRC-41A, IRC-390	CFO-9RF, CFO-3STD

1, 可根据要求提供其他的尺寸

2, 校准过的压力传感器精度(振弦式传感器：满量程的+/-0.1%，用多项式回归)

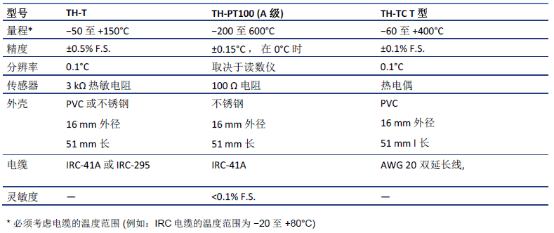

3, 参阅TH-T型温度传感器

订购须知（请指定）：

型号和压力量程

压力传感器的类型

电缆和管的长度

加压管的长度(标准1.2m)

选购附件：

读数仪

VH振弦式锚索测力计

型号：VH

用途：VH型荷重计是用于测量拉索、锚杆、岩栓以及隧洞支撑等荷载的一种坚固而小巧的传感器，能满足像结构施工或矿山工程这类通常环境恶劣条件下的测量要求。VH荷重计有两种结构形式，一种为测量拉力的空心式，可让锚杆穿过压力计；另一种为测量压力的实心式。

产品介绍：

荷载传感元件是由经热处理的高强钢制圆柱筒，它能适应各种条件和加荷情况。锚杆拉伸在压力计内所引起的局部压应变通过位于压力计圆周上的1～6个弦式传感器来测定，这些传感器应变读数的平均值即代表了作用于锚杆上的平均荷载，从而消除了偏心荷载的影响。

带有O形密封环的钢质外壳罩住整个压力计，从而保护传感器不受机械损伤和水的渗入，压力计的所有接头都是防水的。一根带普通外护套装的电缆可将压力计与度数仪或数据采集系统相连接，若是人工度数，可以选用3-6个通道的开关盒，并有对中套圈和荷载分布板供选用。

VH型荷重计安装草图

VH型荷重计及承载板

产品应用:

VH型荷重计是用于测量拉索、锚杆、岩栓以及隧洞支撑等荷载的一种坚固而小巧的传感器，能满足像结构施工或矿山工程这类通常环境恶劣条件下的测量要求。VH荷重计有两种结构形式，一种为测量拉力的空心式，可让锚杆穿过压力计；另一种为测量压力的实心式。

产品特性:

1.弦式应变计

2.结构坚固，防水性能好

3.能承受和测量偏心荷载

4.具有高灵敏度和长期稳定性

5.结构通用性强

6.能应用于各种型式的岩栓、拉索、支柱和拱支撑

7.可测量支撑荷

安装：

荷重计受压表面必须光滑并垂直于锚杆或拉索的轴线，可用灰浆或混凝土浇筑支座垫层。在压力计底部和承载面之间选用一定厚度的承载板，然后将承载板、压力计、荷载分布板和锚栓依次套在锚杆上安装（见上图)。

读数:

弦式压力计的读数可通过开关盒和MB-6T(L)或PALMETO VW读数仪，或SENS-LOG自动数据采集系统，也可通过装有相应接口的其它数据采集系统进行。

技术规格:

精度: ±0.5%全值

分辨率: 0.01ms(MB-6TL) 0.1me(MB-6TL) 0.1Hz(PALMETO VW)

安全超载: 100%额定容量

传感器: 1-6个弦式应变计

工作温度范围: -40~75°C

1.2电阻应变式

1.2.1压缩型荷载传感器

KKB-PB沉箱刃脚反力计

型号：KKB-PB

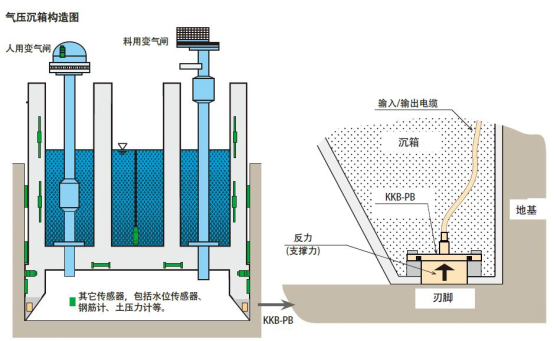

用途：KKB-PB是测量作用于沉箱刃脚的路基反作用力（支承力）的传感器。安装时，将传感器的传感区面向刃脚的底部，在沉降和固定后测量反作用力。

KKB-PB是测量作用于沉箱刃脚的路基反作用力（支承力）的传感器。安装时，将传感器的传感区面向刃脚的底部，在沉降和固定后测量反作用力。

防护等级：相当于IP 67

产品规格

型号	量程	额定输出	非线性	温度范围
KKB-5MPA	5MPa	约1mV/V （2000×10-6 应变）	1%RO	-30 ~ +70°C
KKB-10MPA	10MPa	约1mV/V （2000×10-6 应变）	1%RO	-30 ~ +70°C
KKB-15MPA	15MPa	约1mV/V （2000×10-6 应变）	1%RO	-30 ~ +70°C

CLS-NA/CLS-NB 压缩型荷载传感器 2N~10kN

型号：CLS-NA/CLS-NB

用途：用于荷载分布测量、结构模型试验中的荷载测定，或作为工业机械用传感器。

CLS-NA和CLS-NB是超小型荷载传感器，量程范围从10N到10kN，用于荷载分布测量、结构模型试验中的荷载测定，或作为工业机械用传感器。

防护等级：IP 53/IP 41 (CLS-2NA , CLS-5NA)

特点：

微型化，高精度，高灵敏度

易于操作

模型试验用的理想传感器

型号	量程	额定输出	非线性	工作温度范围
CLS-2NA	2N	1mV/V (2000×10-6应变)±20%	1%RO	-10 ~ +60°C
CLS-5NA	5N		1%RO
CLS-10NA	10N		0.5%RO
CLS-20NA	20N
CLS-50NA	50N
CLS-100NA	100N
CLS-200NB	200N	1.5mV/V (3000×10-6应变)±10%
CLS-500NB	500N
CLS-1KNB	1kN
CLS-2KNB	2kN
CLS-5KNB	5kN
CLS-10KNB	10kN

CLA-NA 压缩型荷载传感器 500N~20kN

型号：CLA-NA

用途：荷载测量

CLA-NA荷载传感器内置隔膜式应变敏感元件，整支传感器结构紧实，易于操作，可用于连续测量。

防护等级：IP 67

特点：

防溅式结构，稳定测量

小型，易于操作

型号	量程	额定输出	非线性	工作温度范围
CLA-500NA	500N	1.5mV/V (3000×10-6应变)±0.5%	0.2%RO	-20 ~ +70°C
CLA-1KNA	1kN
CLA-2KNA	2kN
CLA-5KNA	5kN
CLA-10KNA	10kN
CLA-20KNA	20kN

CLP-NB 压缩型荷载传感器 10kN~10MN

型号：CLP-NB

用途：荷载测量

CLP-NB一般用途压缩型荷载传感器内置柱形应变敏感元件，测量量程为10kN到10MN。

有内置两个独立的I/O接口的双路输出型可供选择。"

防护等级：IP 65

特点：

多量程可供选择

易于操作

CE认证

型号	量程	额定输出	非线性	工作温度范围
CLP-10KNB	10kN	1.5mV/V (3000×10-6应变)±0.2%	0.1%RO	-20 ~ +70°C
CLP-20KNB	20kN
CLP-30KNB	30kN
CLP-50KNB	50kN
CLP-100KNB	100kN
CLP-200KNB	200kN
CLP-300KNB	300kN
CLP-500KNB	500kN
CLP-1MNB	1MN
CLP-2MNB	2MN
CLP-3MNB	3MN
CLP-5MNB	5MN		0.2%RO
CLP-10MNB	10MN		0.2%RO

CLU-NA 压缩型荷载传感器 10kN~1MN

型号：CLU-NA

用途：荷载测量

CLU-NA荷载传感器内含惰性气体，包装气封。应变敏感元件结构简单，确保可进行长时间高精度、持续测量。

有内置两个独立的I/O接口的双路输出型可供选择。

防护等级：IP 65

特点：

长期稳定测量

易于操作

型号	量程	额定输出	非线性	工作温度范围
CLU-10KNA	10kN	2mV/V (4000×10-6应变)±0.2%	0.15%RO	-30 ~ +80°C
CLU-20KNA	20kN
CLU-50KNA	50kN
CLU-100KNA	100kN
CLU-200KNA	200kN
CLU-500KNA	500kN
CLU-1MNA	1MN

CLM-NB 压缩型荷载传感器 10kN~500kN

型号：CLM-NB

用途：荷载测量

CLM-NB荷载传感器内含惰性气体，包装气封，提供高精度、高输出特性，因其应变敏感元件采用剪切梁，也保证了很好的一致性测量。该型号可广泛应用于试验设备中。

防护等级：IP 65

特点：

高精度，高输出

试验机荷载测量的理想选择

型号	量程	额定输出	非线性	工作温度范围
CLM-10KNB	10kN	2.5mV/V (5000×10-6应变)±0.2%	0.03%RO	-30 ~ +80°C
CLM-20KNB	20kN
CLM-50KNB	50kN
CLM-100KNB	100kN
CLM-200KNB	200kN
CLM-500KNB	500kN

CLG-NB 压缩型荷载传感器 10kN~200kN

型号：CLG-NB

用途：荷载测量

CLG-NB荷载传感器精度高、体积小、包装密封，可用于紧凑空间或作为工业机械用系统传感器

防护等级：IP 67

特点：

气封，高精度，高稳定性

体积小，易于安装

适合作为工业机械用系统传感器

型号	量程	额定输出	非线性	工作温度范围
CLG-10KNB	10kN	2mV/V (4000×10-6应变)±0.5%	0.2%RO	-20 ~ +70°C
CLG-20KNB	20kN
CLG-50KNB	50kN
CLG-100KNB	100kN
CLG-200KNB	200kN

CLJ-NB 压缩型荷载传感器 10kN~10MN

型号：CLJ-NB

用途：荷载测量

CLJ-NB荷载传感器根据JIS B 7728标准（材料试验机认证用测力仪器的标准）设计，是验证单轴压缩试验机的推荐选择。根据JIS B 7728校准需额外收费。

防护等级：IP 67

特点：

高精度

兼容远程读数

型号	量程	额定输出	非线性	工作温度范围
CLJ-50KNB	50kN	2mV/V (4000×10-6应变) 或更多	0.05%RO	-20 ~ +70°C
CLJ-100KNB	100kN
CLJ-200KNB	200kN
CLJ-300KNB	300kN
CLJ-500KNB	500kN
CLJ-1MNB	1MN
CLJ-2MNB	2MN
CLJ-3MNB	3MN
CLJ-5MNB	5MN
CLJ-10MNB	10MN

CLJ-NA 压缩型荷载传感器 5kN~30kN

型号：CLJ-NA

用途：荷载测量

CLJ-NA荷载传感器根据JIS B 7728标准（材料试验机认证用测力仪器的标准）设计，是验证单轴压缩试验机的推荐选择。根据JIS B 7728校准需额外收费。

防护等级：IP 65

特点：

高精度

兼容远程读数

型号	量程	额定输出	非线性	工作温度范围
CLJ-5KNA	5kN	2mV/V (4000×10-6应变) 或更多	0.05%RO	-30 ~ +80°C
CLJ-10KNA	10kN
CLJ-20KNA	20kN
CLJ-30KNA	30kN

CLR-NAH 压缩型荷载传感器 500N~200kN

型号：CLR-NAH

用途：荷载测量

CLR-NAH荷载传感器可用于高温环境下测量。内置气体并密封的结构保证了稳定测量。

防护等级：IP 67

特点：

高温环境测量

气封好

体积小

高输出

型号	量程	额定输出	非线性	工作温度范围
CLR-500NAH	500N	2mV/V (4000×10-6应变)±25%	0.2%RO	-10 ~ +160°C
CLR-1KNAH	1kN
CLR-2KNAH	2kN
CLR-5KNAH	5kN
CLR-10KNAH	10kN
CLR-20KNAH	20kN
CLR-50KNAH	50kN
CLR-100KNAH	100kN
CLR-200KNAH	200kN

CLF-NA 压缩型荷载传感器 500kN~2MN、3MN~10MN

型号：CLF-NA

用途：荷载测量

CLF-NA是一种薄的、有平面荷载承载面的荷载传感器，广泛应用于工业机械领域，尤其是辊压机荷载或压力机压力的测量。

防护等级：IP 65

特点：

体型小

稳定性佳

辊压机或压力机适用

CLF-NA 压缩型荷载传感器 500kN~2MN
型号	量程	额定输出	非线性	工作温度范围
CLF-500KNA	500kN	2mV/V (4000×10-6应变)±0.5%	0.3%RO	-20 ~ +70°C
CLF-1MNA	1MN
CLF-1.5MNA	1.5MN
CLF-2MNA	2MN

CLF-NA 压缩型荷载传感器 3MN~10MN
型号	量程	额定输出	非线性	工作温度范围
CLF-3MNA	3MN	1.5mV/V (3000×10-6应变)±0.5%	0.3%RO	-20 ~ +70°C
CLF-5MNA	5MN
CLF-10MNA	10MN

CLL-NA 压缩型荷载传感器 500kN~1MN

型号：CLL-NA

用途：荷载测量

CLL-NA荷载传感器拥有平面的荷载承载面，适用于圆柱混凝土试样的荷载试验，试验时将圆柱混凝土试样直接放置于承载面上。一起使用该传感器和压缩计，可同时测量荷载和应力。

防护等级：IP 65

特点：

不同尺寸的试样有标记来指导放置

易于操作

型号	适用试件	量程	额定输出	非线性	工作温度范围
CLL-500KNA	ø10×20cm	500kN	1.5mV/V (3000×10-6应变)±0.3%	0.2%RO	-20 ~ +70°C
CLL-750KNA	ø12.5×25cm	750kN
CLL-1MNA	ø15×30cm	1MN

CLH-NA 压缩型荷载传感器 1~2MN

型号：CLH-NA

用途：荷载测量

CLH-NA荷载传感器设计用于测试高强度的圆柱形混凝土试样，试样可直接放置于传感器表面。一起使用该传感器和压缩计，可同时测量荷载和应力。

防护等级：IP 65

特点：

不同尺寸的试样有标记来指导放置

易于操作

型号	适用试件	量程	额定输出	非线性	工作温度范围
CLH-1MNA	ø10×20cm	1MN	1.5mV/V (3000×10-6应变)±0.5%	0.2%RO	-20 ~ +70°C
CLH-1.5MNA	ø12.5×25cm	1.5MN
CLH-2MNA	ø15×30cm	2MN

KCE-NA 中心孔型压缩荷载传感器 500kN~2MN

型号：KCE-NA

用途：荷载测量

KCE-NA中心孔型荷载传感器设计用于锚固钢绞线的拉力测量，可实现略微偏心荷载状态下的稳定测量性能。亦有内置测温型的传感器可供选择。

防护等级：IP 67

特点：

防溅式结构

偏心荷载影响小

型号	量程	额定输出	非线性	工作温度范围
KCE-500KNA	500kN	1.25mV/V (2500×10-6应变)±10%	0.5%RO	-20 ~ +70°C
KCE-1MNA	1MN
KCE-1.5MNA	1.5MN
KCE-2MNA	2MN

KCK-NA 中心孔型压缩荷载传感器 500kN~1MN

型号：KCK-NA

用途：荷载测量

KCK-NA中心孔型荷载传感器设计用于锚固钢绞线的拉力测量，适合已有钢绞线的剥离测试和监测。

防护等级：IP 67

特点：

小型轻便

型号

量程

额定输出

非线性

工作温度范围

KCK-500KNA

500kN

1.25mV/V

(2500×10-6 应变)±10%

1%RO

-30 ~ +70°C

KCK-1MNA

1MN

KCM-NA 中心孔型压缩荷载传感器 10kN~5MN

型号：KCM-NA

用途：荷载测量

KCM-NA中心孔型压缩荷载传感器，其应变计安装在圆柱形应变敏感元上，用于地锚的预应力或拉力测量、拉拔试验和连接杆的轴力测量。适合现场测量。

防护等级：IP 67

特点：

防溅式设计

小巧，易于操作

型号	量程	额定输出	非线性	工作温度范围
KCM-10KNA	10kN	1.5mV/V (3000×10-6应变)±20%	0.5%RO	-20 ~ +70°C
KCM-20KNA	20kN	1.5mV/V (3000×10-6应变)±20%
KCM-50KNA	50kN	1.5mV/V (3000×10-6应变)±10%
KCM-100KNA	100kN
KCM-200KNA	200kN
KCM-300KNA	300kN
KCM-500KNA	500kN
KCM-1MNA	1MN
KCM-2MNA	2MN		1%RO
KCM-3MNA	3MN
KCM-5MNA	5MN

KCC-NA 中心孔型压缩荷载传感器 200kN~1MN

型号：KCC-NA

用途：荷载测量

KCC-NA中心孔型压缩荷载传感器带安装法兰。大中心孔径使其适用于几乎所有锚固法，并在一个相对高的离心荷载下达到稳定测量的性能。

防护等级：IP 67

特点：

大中心孔直径

带上下法兰

偏心荷载影响小

防溅式设计

型号	量程	额定输出	非线性	工作温度范围
KCC-200KNA	200kN	1mV/V (2000×10-6应变)±10%	1%RO	-20 ~ +70°C
KCC-500KNA	500kN
KCC-1MNA	1MN

KCG-200KNA 中心孔型压缩荷载传感器

型号：KCG-200KNA

用途：荷载测量

KCG-NA是小巧、高性价比的中心孔型荷载传感器，可安装在如桥梁等的绞线的锚固位置。

防护等级：IP 67

特点：

小巧轻便

高输出、高精度、高性价比

防水和机械保护涂层

易于操作

型号

量程

额定输出

非线性

工作温度范围

KCG-200KNA

200kN

2.25mV/V

(4500×10-6应变)±10%

0.5%RO

-30 ~ +70°C

CLC-NA 中心孔型压缩荷载传感器 50kN~5MN

型号：CLC-NA

用途：荷载测量

CLC-NA中心孔型压缩荷载传感器的应变计安装在圆柱形应变敏感元上。该型号可用于锚的拉拔试验或室内试验。

防护等级：IP 65

特点：

高精度

小巧，易于操作

型号	量程	额定输出	非线性	工作温度范围
CLC-50KNA	50kN	1.5mV/V (3000×10-6应变)±10%	0.3%RO	-20 ~ +70°C
CLC-100KNA	100kN
CLC-200KNA	200kN
CLC-300KNA	300kN
CLC-500KNA	500kN		0.5%RO
CLC-1MNA	1MN
CLC-2MNA	2MN
CLC-3MNA	3MN
CLC-5MNA	5MN

KCH-NA中心孔型压缩荷载传感器 500kN~2MN

型号：KCH-NA系列

用途：设计用于锚固杆/钢绞线的拉力测量，可实现略微偏心荷载状态下的稳定测量性能

KCH-NA中心孔型压缩荷载传感器设计用于锚固杆/钢绞线的拉力测量，可实现略微偏心荷载状态下的稳定测量性能。

防护等级：IP 68相当

特点：

大孔径

防水结构

偏心荷载影响小

规格：

型号	量程	额定输出	非线性	工作温度范围
KCH-500KNA	500kN	1.25mV/V (2500×10-6应变)±10％	0.5％RO	-20 to +70 °C
KCH-1MNA	1MN
KCH-1.5MNA	1.5MN
KCH-2MNA	2MN	根据需要定制，请联系我们

输出极性（注意）

随着压缩力的增加，该荷载传感器的输出极性变为正极性。

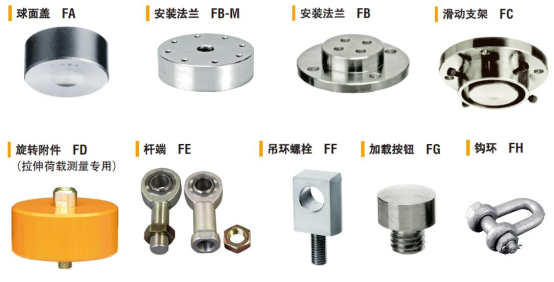

压缩型荷载传感器专用附件

型号：无

用途：荷载传感器专用附件

荷载传感器			名称
		球面盖	安装法兰	滑动支架
		FA	FB	FC
压缩型	CLA-500NA～20KNA	FA-20	FB-2-44	FC-2-20
	CLP-10、20KNB	FA-60	FB-10-30	FC-5-60
	-30、50KNB（-D）	FA-60	FB-10-30	FC-5-60
	-100KNB（-D）	FA-80	FB-10-30	FC-20-80
	-200KNB（-D）	FA-100	FB-20-40	FC-20-100
	-300、500KN（B -D）	FA-140	FB-50-60	FC-50-140
	-1MNB（-D）	FA-160	FB-100-80	－
	-2MNB（-D）	FA-250	FB-200-100	－
	-3MNB（-D）	FA-360	FB-300-120	－
	-5MNB（-D）	FA-360B	FB-500-140	－
	-10MNB	FA-720	FB-1000-200	－
	CLG-10、20KNB	FA-60	FB-2-70	FC-5-60
	-50KNB	FA-60	FB-5-82	FC-5-60
	-100KNB	FA-80	FB-10-90	FC-20-80
	-200KNB	FA-100	FB-20-100	FC-20-100
	CLM-10KNB～50KNB	FA-60	FB-5-80	FC-5-60
	-100KNB	FA-80	FB-10-90	FC-20-80
	-200KNB	FA-100	FB-20-120	FC-20-100
	-500KNB	FA-140	FB-50-150	FC-50-140
	CLU-10KNA～50KNA	FA-60	FB-5-54	FC-5-60
	-100KNA（-D）	FA-80	FB-10-60	FC-20-80
	-200KNA（-D）	FA-100	FB-20-70	FC-20-100
	-500KNA（-D）	FA-140	FB-50-100	FC-50-140
	-1MNA（-D）	FA-160	FB-100-104	－
	CLR-500NAH～-20KNAH	FA-20	FB-2-44	FC-2-20
	-50KNAH	FA-60	FB-5-82	FC-5-60
	-100KNAH	FA-80	FB-10-90	FC-20-80
	-200KNAH	FA-100	FB-20-100	FC-20-100

1.2.2拉伸/压缩通用型荷载传感器

HYDLO液压式锚索测力计

型号：HYDLO

用途：HYDLO液压荷重计用来直接测量锚索、岩石锚杆上的拉力，或支柱、隧道支撑等结构物受到的压力荷载。

HYDLO液压式锚索测力计

产品简介

HYDLO液压式测力计用来测量锚索、岩石锚杆上的拉力，或者支柱、隧道支撑等结构物受到的压力荷载。用来测量锚杆预应力的形成和变化，观测预应力锚固效果的测力计叫锚杆测力计；用来测量锚索的中空测力计，叫锚索测力计；用来测量支撑柱荷载的测力计，叫反力计或轴力计。

产品说明

HYDLO液压式测力计包括一个密封的压力盒，压力盒由两块板沿周边焊接而成，并充满脱气油。压力盒直接连接到一个压力表，施加到压力盒上的荷载会引起油压的变化，并由压力表测读出来。使用校准表上的表格可以确定以kN为单位的荷载值。HYDLO的紧凑尺寸使其安装容易，测读快速和简单。

HYDLO有两种配置可供选择。监测拉力荷载时，使用中空的压力盒，使锚杆能够穿过压力盒。监测压力荷载时，使用实心压力盒。

对于这两种配置来说，都可以使用软管把压力盒连接到一款振弦式或4–20mA电流信号的传感器，即可实现压力的遥测。此可选功能适合压力盒难以接近的情况。

HYDLO能适应较小的荷载偏心率，如果荷载偏心率较大，需使用球形座进行补偿。

压式测力计对温度变化非常敏感。非液压式测力计(例如VH和ANCLO型测力计)更适合预期温度有显著波动的应用。

主要特点

易于安装和测读

漂移可忽略不计、适合长期测量

可偏心加载

无需维护

可遥测

应用

锚固挡土墙和支撑荷载

浮力平台的吊锚拉力监测

矿山和边坡加固中岩石锚杆和土钉的监测

结构中的荷载监测

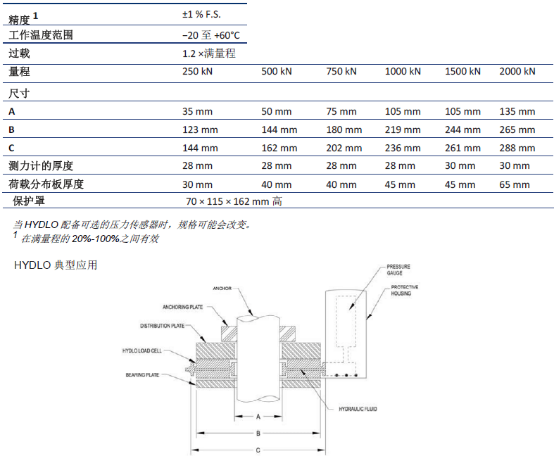

技术规格

订购须知

请指定：

量程

选购附件

LCD 显示器

最大压力指示器

用振弦式或4–20 mA电流信号的传感器来实现遥测

荷载分布板和承载板

读数仪

ANCLO电阻应变式锚索测力计

型号：ANCLO

用途：ANCLO测力计用来测量锚索、基础锚杆、岩石锚杆的拉力或支柱、隧道支撑等结构物的压力，通用的设计适用于所有类型的锚杆和锚索。

ANCLO电阻应变式锚索测力计

产品概述

坚固耐用的ANCLO测力计用来测量锚索、基础锚杆、岩石锚杆的拉力或支柱、隧道支撑等结构物的压力，通用的设计适用于所有类型的锚杆和锚索。

产品说明

ANCLO测力计的传感元件是一个热处理过的高强度钢质或铝质圆筒，经得起粗暴搬运和加载。电阻应变片粘贴在圆筒的表面。采用全桥形式安装电阻应变片，以补偿不均匀分布的荷载。使用高电阻的应变片，以大程度减少电缆的影响。对测力计在正常操作期间中所遇到的温度变化进行补偿。

带有O形密封圈的钢套套在圆筒上，以保护应变片不受机械损坏和水渗入。一根普通PVC电缆直接接线到测力计或通过一个可拆卸的多针连接器连接。在大的测力计上，电缆出口与钢套表面平行，以留有更多的余地。

主要特点

通用的设计适用于所有类型的锚杆和锚索

与传统的应变仪相兼容

可用来监测支撑荷载

坚固的防水结构

高稳定性和高灵敏度

温度补偿

可偏心加载

应用

岩石螺栓和土钉监测

矿山和边坡加固

深基坑锚固系统

浮力平台的系紧锚

结构荷载监测

锚固式挡土墙

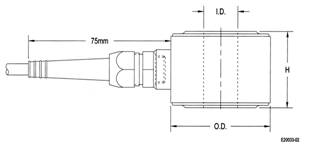

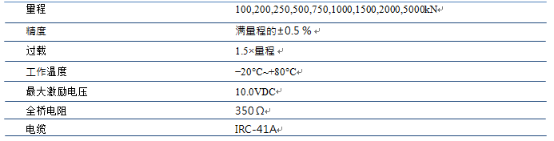

技术规格

说明：

1，量程仅是标称的，可以根据项目要求进行修改。

2，有关尺寸的问题，可联系我们。

3，系统的精度取决于端部加载方式。

安装

与测力计承载面相接触的表面应该是光滑的，并且垂直于锚杆或锚索轴线。可能需要用一层砂浆或混凝土做成的坐垫。建议在测力计底面和承载面之间使用厚度合适的承载板。安装过程中，依次安装承载板、测力计、载荷分布板，最后把带螺纹的锚头拧在锚杆上。

订购须知

请指定：

量程

中空或实心的测力计

电缆连接和电缆长度

用于水下安装的防水连接器

选购附件

载荷分布板和承载板

装有扶正器衬套的荷载分布板

读数仪：P-3，SENSLOG

L204V型电阻应变式锚索测力计

型号：L204V

用途：

L204V型电阻应变式锚索测力计

电阻应变式锚索测力计主体为一个环形不锈钢圆柱体，内部安装了8~16只全桥结构的电阻应变计。

锚索测力计设计时充分考虑了偏心荷载的影响，使其灵敏度达到最小化。为了确保施加在传感器表面的荷载（力）能够平均分布到每一只应变计上，高强度的荷载分布板是必须配置的。

技术规格：

型号	L204V型
传感器类型	电阻应变式（电测）
量程	300、500、750、1000、1200、1500、1800、2500kN
超量程	150%FS
灵敏度	0.06%FS
精度	＜0.5%FS
信号输出	1.5mV/V或者2.0mV/V
电源	2～10VDC
工作温度	-30℃～＋70℃
备注	增加信号转换器可将信号转换为4-20mA输出

TCLZ-NA 拉伸/压缩通用荷载传感器 10N~10kN

型号：TCLZ-NA

用途：荷载测量

TCLZ-NA拉伸/压缩通用荷载传感器采用梁式内部结构，紧凑、轻量、高精度，广泛用于控制工业机械领域。

防护等级：IP 41

特点：

小型轻量，易于操作

高精度

CE认证

型号	量程	额定输出	非线性	工作温度范围
TCLZ-10NA	10N	1.25mV/V (2500×10^-6应变)±0.5%	0.05%RO	-20 ~ +70°C
TCLZ-20NA	20N	1.25mV/V (2500×10^-6应变)±0.5%	0.05%RO
TCLZ-50NA	50N	2mV/V (4000×10^-6应变)±0.5%	0.03%RO
TCLZ-100NA	100N
TCLZ-200NA	200N
TCLZ-500NA	500N
TCLZ-1KNA	1kN
TCLZ-2KNA	2kN
TCLZ-5KNA	5kN
TCLZ-10KNA	10kN		0.05%RO

TCLM-NB 拉伸/压缩通用荷载传感器 10kN~200kN

型号：TCLM-NB

用途：荷载测量

TCLM-NB拉伸/压缩通用荷载传感器内置惰性气体，采用气封结构。因其应变敏感元件采用剪切梁，可提供高精度、高输出和优越的稳定性。可应用于试验机等。

防护等级：IP 65

特点：

高精度、高输出

试验机适用

型号	量程	额定输出	非线性	工作温度范围
TCLM-10KNB	10kN	2.5mV/V (5000×10-6应变)±0.5%	0.05%RO	-30 ~ +80°C
TCLM-20KNB	20kN
TCLM-50KNB	50kN
TCLM-100KNB	100kN
TCLM-200KNB	200kN

TCLB-NA 拉伸/压缩通用荷载传感器 50N~200N

型号：TCLB-NA

用途：荷载测量

TCLB-NA拉伸/压缩通用荷载传感器是一种低量程的荷载传感器，其应变敏感元件采用两端固定的内部结构，因此可用于高精度测量。

防护等级：TCLB-50NA IP 40；TCLB-100NA/-200NA IP 42

特点：

低量程，高精度

小巧轻便

型号	量程	额定输出	非线性	工作温度范围
TCLB-50NA	50N	1.5mV/V (3000×10-6应变)±0.5%	0.1%RO	-20 ~ +70°C
TCLB-100NA	100N
TCLB-200NA	200N

TCLA-NB 拉伸/压缩通用荷载传感器 500N ~ 20kN

型号：TCLA-NB

用途：荷载测量

TCLA-NB拉伸/压缩通用荷载传感器比传统的TCLA-NA更小型轻量，同时增加了高量程10kN和20kN。该传感器密封包装，确保高精度和连续性测量。

防护等级：IP 67

特点：

小型轻量

密封结构，稳定测量

易于操作

型号	量程	额定输出	非线性	工作温度范围
TCLA-500NB	500N	1.5mV/V(3000×10^-6应变)±2%	0.3%RO	-20 ~ +70°C
TCLA-1KNB	1kN	1.5mV/V(3000×10^-6应变)±1%	0.2%RO
TCLA-2KNB	2kN	2mV/V(4000×10^-6应变)±1%
TCLA-5KNB	5kN
TCLA-10KNB	10kN
TCLA-20KNB	20kN

TCLY-NA 拉伸/压缩通用荷载传感器 300kN~2MN

型号：TCLY-NA

用途：荷载测量

TCLY-NA拉伸/压缩通用荷载传感器体积小、量程高。因其应变敏感元件采用剪切梁，可提供高精度、高输出和很好的稳定性。适用于单轴试验机等。

防护等级：IP 40

特点：

高精度、高输出

型号	量程	额定输出	非线性	工作温度范围
TCLY-300KNA	300kN	2mV/V (4000×10-6应变)±0.5%	0.2%RO	-10 ~ +60°C
TCLY-500KNA	500kN
TCLY-1MNA	1MN
TCLY-1.5MNA	1.5MN
TCLY-2MNA	2MN

TCLN-NA 拉伸/压缩通用荷载传感器 500N~5kN

型号：TCLN-NA

用途：荷载测量

与TML一般的拉伸/压缩通用荷载传感器相比，TCLN-NA更小、更轻便，I/O电缆直径只有3mm，易于操作。

防护等级：IP 67

特点：

密封结构

稳定测量

小型轻量、易于操作

型号	量程	额定输出	非线性	工作温度范围
TCLN-500NA	500N	1mV/V (2000×10-6应变)±20%	0.5%RO	-20 ~ +70°C
TCLN-1KNA	1kN
TCLN-2KNA	2kN
TCLN-5KNA	5kN

TCLU-NA 拉伸/压缩通用荷载传感器 10kN~200kN

型号：TCLU-NA

用途：荷载测量

TCLU-NA拉伸/压缩通用荷载传感器内置惰性气体，采用气封结构，可提高长期的高精度和连续性测量，主要用于起重机和千斤顶的荷载测量。

该型号有内置两个独立的I/O接口的双路输出型可供选择。

防护等级：IP 65

特点：

高精度、高输出

稳定性佳

易于操作

型号	量程	额定输出	非线性	工作温度范围
TCLU-10KNA	10kN	2mV/V (4000×10-6应变)±0.5%	0.15%RO	-30 ~ +80°C
TCLU-20KNA	20kN
TCLU-50KNA	50kN
TCLU-100KNA	100kN
TCLU-200KNA	200kN

TCLK-NA 拉伸/压缩通用荷载传感器 5kN~50kN

型号：TCLK-NA

用途：荷载测量

TCLK-NA拉伸/压缩通用荷载传感器拥有小体积结构，节省安装空间。

防护等级：IP 67

特点：

密封结构

稳定测量

小型、轻量

偏差小

试验机适用

型号	量程	额定输出	非线性	工作温度范围
TCLK-5KNA	5kN	2mV/V (4000×10^-6应变)±1%	0.1%RO	-20 ~ +70°C
TCLK-10KNA	10kN
TCLK-20KNA	20kN
TCLK-50KNA	50kN

TCLP-NB 拉伸/压缩通用荷载传感器 10kN~2MN

型号：TCLP-NB

用途：荷载测量

TCLP-NB拉伸/压缩通用荷载传感器提供良好的一致性测量，可应用于如起重机和千斤顶的荷载测量。

该型号有内置两个独立的I/O接口的双路输出型可供选择。

防护等级：IP 65

特点：

易于操作

稳定性佳

根据需求，多量程可供选择

型号	量程	额定输出	非线性	工作温度范围
TCLP-10KNB	10kN	1mV/V (2000×10-6应变)±0.5%	0.1%RO	-20 ~ +70°C
TCLP-20KNB	20kN
TCLP-30KNB	30kN
TCLP-50KNB	50kN
TCLP-100KNB	100kN
TCLP-200KNB	200kN
TCLP-300KNB	300kN
TCLP-500KNB	500kN
TCLP-1MNB	1MN
TCLP-1.5MNB	1.5MN		0.3%RO
TCLP-2MNB	2MN		0.3%RO

拉伸/压缩通用型荷载传感器专用配件

型号：无

用途：荷载传感器专用配件

荷载传感器		名称
		球面盖	安装法兰	滑动支架	旋转附件	杆端	吊环螺栓	加载按钮	钩环
		FA	FB	FC	FD	FE	FF	FG	FH
拉伸/压缩通用型	TCLN-500NA～2KNA	－	－	－	－	FE-002C・002D	－	－	－
	-5KNA	－	－	－	－	FE-05C・05D	－	－	－
	TCLB-50NA～200NA	FA-20	FB-002-65	－	FD-002	FE-002A	－	FG-002	－
	TCLA-500NB～5KNB	－	－	－	FD-05B	FE-05A/05B	－	－	－
	TCLA-10KNB	－	－	－	FD-1B	FE-1A/1B	－	－	－
	TCLA-20KNB	－	－	－	FD-2B	FE-2A/2B	－	－	－
	TCLP-10KNB	FA-60	－	－	FD-1A	FE-1A	FF-1	FG-1	FH-1B
	-20KNB（-D）	FA-80	－	－	FD-2A	FE-2A	FF-2	FG-2	FH-2B
	-30、50KNB（-D）	FA-100	－	－	FD-5	FE-5A	FF-5	FG-5	FH-5B
	-100KNB（-D）	FA-140	－	－	FD-10	FE-10A	FF-10	FG-10	FH-10B
	-200KNB（-D）	FA-140	－	－	FD-20	FE-20A	FF-20B	FG-20	FH-20B
	TCLK-5KNA	FA-20	－	－	－	FE-05C	－	FG-05B	－
	-10KNA	FA-60	－	－	－	FE-1A	－	FG-1	－
	-20KNA	FA-80	－	－	－	FE-2A	－	FG-2	－
	-50KNA	FA-100	－	－	－	FE-5A	－	FG-5	－
	TCLZ-10NA～200NA	FA-20	－	－	FD-002	FE-002A	－	FG-002	－
	-500NA～5KNA	FA-20	－	－	FD-05A	FE-05A	FF-1	FG-05	FH-1B
	-10KNA	FA-20	－	－	FD-1A	FE-1A	FF-1	FG-05	FH-1B
	TCLU-10KNA	FA-60	－	－	FD-1A	FE-1A	FF-1	FG-1	FH-1B
	-20KNA	FA-80	－	－	FD-2A	FE-2A	FF-2	FG-2	FH-2B
	-50KNA	FA-100	－	－	FD-5	FE-5A	FF-5	FG-5	FH-5B
	-100KNA	FA-140	－	－	FD-10	FE-10A	FF-10	FG-10	FH-10B
	-200KNA	FA-140	－	－	FD-20	FE-20A	FF-20B	FG-20	FH-20B
	TCLM-10KNB	FA-60	FB-1M	－	FD-1A	FE-1A	FF-1	FG-1	FH-1B
	-20KNB	FA-80	FB-2M	－	FD-2A	FE-2A	FF-2	FG-2	FH-2B
	-50KNB	FA-100	FB-5M	－	FD-5	FE-5A	FF-5	FG-5	FH-5B
	-100KNB	FA-140	FB-10M	－	FD-10	FE-10A	FF-10	FG-10	FH-10B
	-200KNB	FA-140	FB-20M	－	FD-20	FE-20A	FF-20B	FG-20	FH-20B

1.2.3拉伸型荷载传感器

TLJ-NA 拉伸型荷载传感器 10kN~100kN

型号：TLJ-NA

用途：用于验证单轴拉伸试验机的拉伸型荷载传感器

TLJ-NA拉伸型荷载传感器根据JIS B 7728标准（材料试验机认证用测力仪器的标准）设计，是验证单轴拉伸试验机的推荐选择。根据JIS B 7728校准需额外收费。

防护等级：IP 65

特点：

高精度

兼容远程读数

型号	量程	额定输出	非线性	工作温度范围
TLJ-10KNA	10kN	2mV/V (4000×10-6应变)或更多	0.03%RO	-30 ~ +80°C
TLJ-20KNA	20kN
TLJ-50KNA	50kN
TLJ-100KNA	100kN

TLP-NB 拉伸/压缩通用荷载传感器 10kN~1MN

型号：TLP-NB

用途：用于钢索拉力或起重机悬吊荷载的测量

TLP-NB拉伸型荷载传感器主要用于钢索拉力或起重机悬吊荷载的测量，主要部件上集成了吊环螺栓，安装仅需通过连接钩环即可，很便利。

该型号有内置两个独立的I/O接口的双路输出型可供选择。

防护等级：IP 65

特点：

稳定性佳

易于操作

型号	量程	额定输出	非线性	工作温度范围
TLP-10KNB	10kN	1mV/V (2000×10^-6应变)±0.5%	0.1%RO	-20 ~ +70°C
TLP-20KNB	20kN
TLP-30KNB	30kN
TLP-50KNB	50kN
TLP-100KNB	100kN
TLP-200KNB	200kN
TLP-300KNB	300kN
TLP-500KNB	500kN
TLP-1MNB	1MN

拉伸型荷载传感器专用附件

型号：无

用途：荷载传感器专用附件

荷载传感器		名称
		杆端	钩环
		FE	FH
拉伸型	TLP-10KNB	－	FH-1B
	-20KNB	－	FH-2B
	-30KNB	－	FH-3B
	-50KNB	－	FH-5B
	-100KNB	－	FH-10B
	-200KNB	－	FH-20B
	-300KNB	－	FH-30B
	-500KNB	－	FH-50B
	-1MNB	－	FH-100B
	TLJ-10KNA～50KNA	FE-5C・5D	－
	-100KNA	FE-5A・5B	－

1-2-4多分量荷载传感器

SLP-NA-T 低量程3分力传感器 100N~1kN

型号：SLP-NA-T

用途：可同时测量互相垂直的3轴上的力，结构小巧轻量，非常适合用于模型测试。

SLP-NA-T 3分力传感器是应变式的荷载传感器，可同时测量互相垂直的3轴上的力。该型号结构小巧轻量，适合用于模型测试。

防护等级：IP 65

特点：

小型轻量

易于操作

适用于风洞试验和模型的振动测试

型号	量程	额定输出	非线性	工作温度范围
SLP-100NA-T	100N	约 0.5mV/V (约. 2000×10-6应变)	0.5%RO	-20 ~ +80°C (无结冰)
SLP-200NA-T	200N
SLP-500NA-T	500N
SLP-1KNA-T	1kN

1-2-5FWD-Light落锤式弯垂仪

TML小型FWD系统FWD-Light

型号：FWD-Light

用途：FWD-Light是小型FWD（落锤式弯沉仪）系统，具有便携性和操作简易性，能够方便快速地测量路基反应系数和路基弹性模量。

FWD-Light是小型FWD（落锤式弯沉仪）系统，具有便携性和操作简易性，能够方便快速地测量路基反应系数和路基弹性模量。

系统概述

FWD（落锤式弯沉仪）用于评估路面结构或路基硬度。平板载荷试验还用于评估路基的特性。然而，这些方法需要花费很多时间以及准备、数据采集和分析工作。TML小型FWD系统“FWD-Light”具有出色的便携性，能够简单快速地测量路基反力系数（K值）和路基弹性模量（E值）。FWD-Light由主体KFD-100A和指示器TC-351F组成。主体包括一个测力传感器和一个加速度传感器，最大测量范围为载荷20kN，位移2.5mm。最大载荷和位移值以及K值和E值的分析结果显示在指示器上。每个分析结果可以存储在存储卡中，并通过专用打印机打印出来。存储卡中存储的数据可以通过直接插卡或通过指示器传送到电脑上。可以选配使用测量和处理软件TC-7100，通过电脑指示载荷、加速度、速度和位移、O-P时间和时间积分的波形。

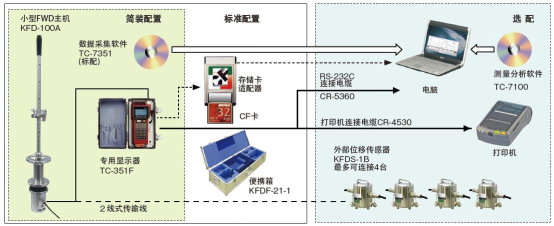

系统框图

操作概述

在该系统中，小型FWD主体的落锤自由下落，通过测力传感器和加速度传感器测量因落锤下落导致的冲击载荷和位移。位移量通过加速度二次积分获得。通过组合使用外部位移传感器KFDS-1B（选配件），最多可以测量4点的外部位移。采用TML原创的加速度数据积分处理程序，获得具有高精度和良好稳定性的位移量。测力传感器和加速度传感器的输出信号通过小型FWD主体的内部A/D转换器加以数字化，并运用TML原创的2线网络技术传输到指示器上。指示器显示分析结果并将其保存到存储卡中。测量系统需要在电脑上使用测量/分析软件（TC-7100）。在该系统中，指示器上显示的数据未经修改，通过指示器传送到电脑上。电脑显示载荷和位移的波形，还可对每项分析进行处理。

FWD-Light产品配置

产品名称	简易配置	标准配置	备注：标准配件
主体KFD-100A 内置传感器加速度传感器测力传感器	Ο	Ο	重量（5kg）：KFDF-11-05 载荷板（ø100×15（厚）mm）： KFDF-31-100 5m电缆
专用指示器TC-351F 显示（21位 × 8线） RS-232C接口卡槽	Ο	Ο	交流电源电池组
移动存储铝质便携箱 KFDF-21-1	-	Ο	存储：本体，仅指示器选配件（仅限外部位移传感器）
64MB CF闪存卡	-	Ο
存储卡适配器	-	Ο

小型FWD主体KFD-100A

KFD-100A主单元包括载荷部件和落锤，内置有测力传感器和加速度传感器。小型FWD主体的落锤自由下落，通过测力传感器和加速度传感器测量产生的冲击载荷和位移。位移量通过加速度传感器实测值的二次积分获得。

防护等级等于IP 42

产品规格

型号	KFD-100A
载荷板尺寸	ø100×15（厚）mm
落锤质量	5kg
落锤高度	50~530mm
落锤方式	控制杆（带挡块）
最大载荷	20kN
最大位移	2.500mm
应变片式传感器
测力传感器	1点，20kN
加速度传感器	1点，500m/s²
数据采集
测量点数	2点（加载和加速）
测量精度	±（0.1％rdg + 2位），23±5°C时
数据存储	800个数据/点
采样速度	50μs
触发功能	按数据（载荷值）
接口	专用2线串行传输
外部位移传感器数	4点（最多）
电源	TC-351F供电
环境	-20〜+ 60℃，低于85%RH（无结露）
高度	约1100mm
重量	约15kg（含5kg落锤）

外部位移传感器KFDS-1B

FWD-Light用于外部位移传感器，最多可连接4个扩展单元。包括5m电缆

防护等级等于IP 42

产品规格

最大位移	0 ~ 1.000mm（加速度传感器）
外形尺寸	ø79 × 125（高）mm（不包括突起部件）
质量	约1.5kg

TC-351F专用指示器

专用指示器TC-351F是小型FWD系统的显示指示器。在LCD指示器上显示测量结果并将其存储到CF闪存卡中。将闪存卡插入电脑的PC卡插槽，可以将保存到闪存卡的测量结果载荷到电脑中。还可使用选配的测量/分析软件TC-7100进行在线测量。在线测量还允许将原始波形数据以及分析结果载荷到电脑中。

产品规格

指示器	128 × 64点液晶显示器
显示内容
显示器	载荷，加速度传感器 ※外部加速度，时间
分析显示	最大载荷值，最大位移值 ※外部位移传感器的最大位移量，路基反力系数（KTML），路基弹性模量（ETML）最多显示4次分析结果，包括之前的3次测量结果
显示示例
SHAPE \* MERGEFORMAT 使用选配外部传感器时的标记
记录数据显示	闪存卡中指定文件编号的数据与连续3次测量保存的数据一同显示
文件管理	存储数据文件的管理删除指定文件编号的存储数据闪存卡初始化
实时时间
设置	年、月、日、时、分、秒
精确度	±2秒/天（23±5°C时）
存储卡记录分析
标准卡	符合电脑卡标准（II型）
存储卡类型	CF闪存卡（带适配卡）或ATA闪存
存储卡容量	8 ~ 128 MB
记录格式	CSV文件
使用接口选配测量/分析软件（TC-7100）时
标准	RS-232C
特点	收到控制命令后，仅发送至打印机打印出测量数据
电源
电池	镍氢电池组
连续使用时间	约32小时或约1000次测量（23±5°C时）使用标准配置（无选配件）执行30次测量/小时并完全充电时
抗振性	30m/s²（50Hz 0.6mmp-p时）
防水性	IP-54（附连接器帽）
工作温度和湿度范围	-10 ~ +50℃ 85%RH或更低（无结露）
外形尺寸	约150（宽）× 120（高）× 265（深）mm （不包括突出部分）
质量	约3kg

选配件

产品名称	型号	备注
外部位移传感器	KFDS-1B	包括5m电缆
附加落锤(10kg)	KFDF-11-10
附加落锤(15kg)	KFDF-11-15
载荷板(ø150mm)	KFDF-31-150	ø150×t15mm
载荷板(ø200mm)	KFDF-31-200	ø200×t15mm
载荷板(ø300mm)	KFDF-31-300	ø300×t22mm
简易校准设备	KFDF-61	用于测量数据的简易校准设备可在现场进行确认
移动存储铝箱	KFDF-21-2	存储选配项附加落锤/外部位移传感器/载荷板
运载器	KFDF-41	FWD-Light专用运载器
测量处理软件	TC-7100	适用于Windows98/ME/NT4.0/2000/XP
RS-232C电缆	CR-5360
128MB 闪存卡容量

1-3 F-P法布里帕罗

FOP-M光纤高压传感器

型号：FOP-MHP-BA，FOP-MHP-NP

用途：是一种光纤压力传感器，主要应用于航空航天和国防等高压环境，也适用于一般工业应用中的恶劣和危险环境。

FOP-M光纤压力传感器

FOP-M是一种光纤压力传感器，主要应用于航空航天和国防等高压环境，也适用于一般工业应用中的恶劣和危险环境。

FOP-M高压传感器专为在标准传感器失效的高压工作环境而设计，具有抗电磁干扰（EMI）/射频干扰（RFI）、体积小、恶劣环境下可靠测量、高精度和耐腐蚀环境的特性。

航空航天、国防和不同工业领域的研究工程师现在可以通过监测特定参数随时间的性能曲线来改进工艺和产品技术。这将提供运行期间、制造过程或整个产品生命周期中压力变化的准确信息。使用FOP-M高压传感器可以在具挑战性的环境，尤其是在高压环境中完成完整的压力分析。

FOP-M光纤高压传感器基于经过验证的法布里-珀罗（Fabry-Perot）干涉仪技术。该传感器的设计基于硅膜片的挠度测量，而不是传统的应力测量技术。压力使Fabry-Perot腔的长度发生变化，我们的光纤信号调理器可以在不利的温度、EMI、湿度和振动条件下高精度一致地测量腔长。

这种压力传感器既能为行业现有应用提供了良好可靠的压力测量，又能扩展到要求高压工作环境的新应用。

FOP-M高压光纤传感器的压力范围高达3000 psi，适合在有高压环境的研发领域应用。对于那些较极端的条件，光纤引线电缆有不同的类型，并且可以交付长达几公里的电缆。

主要特点

专为在标准传感器失效的高压工作环境而设计

安全

抗电磁干扰EMI/射频干扰RFI

温度高达300°C

压力范围 0-3000 psi

应用

航空航天

国防

冶金

工业现场过程监测

汽车

恶劣和危险环境

油井和天然气泵站

塑料注射成型和挤出监测

食品包装开发

规格

量程	0 - 3000 psi¹
性能	FTI-10, UMI, DMI, Veloce 50	evolution FPI-HR, FPI-HS
分辨率²	满量程的0.5%	满量程的0.5%
精度³	满量程的±2%	满量程的±0.5%
接头类型	ST接头	要求SCAI⁴接头
工作温度⁵	−20°C -300°C	−20°C - 300°C

1,校准至1000 psi，外推和验证至3000 psi。

2,取决于信号调理器

3,相对于大气压力，在室温下。

4,SCAI是一个带有智能芯片的SCA连接器，用于将校准数据传送到信号调理器模块

5,感测尖端可以暴露的温度

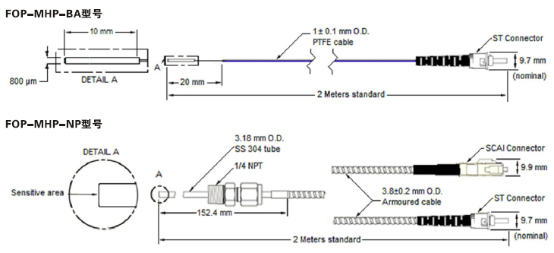

FOP-M尺寸

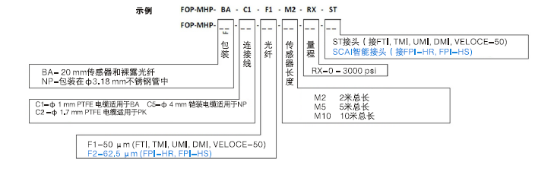

订购须知

其他配置也是有可能的，请致电联系。

二位移/距离

2.1振弦式

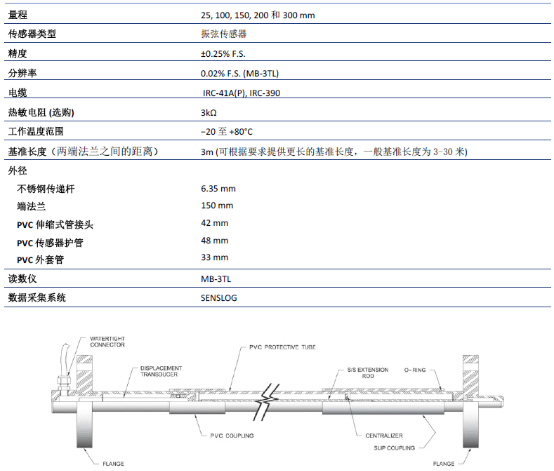

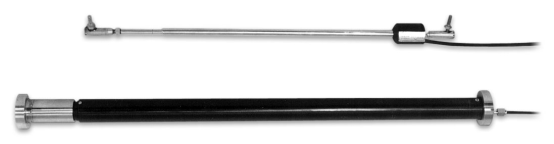

ERI 填土伸长计

型号：ERI

用途：用于测量土体在基准长度范围内的纵向位移和轴向变形。

ERI 是一款伸缩式伸长计，用于测量土体在基准长度范围内的纵向位移和轴向变形。

产品说明

ERI填土伸长计，也叫土体位移计，由一根外置的两端装有法兰的PVC伸缩管和一根内置的不锈钢传递杆组成。传递杆的一端连接一个法兰，另一端连接位移传感器，再连接到另一个法兰上。连接传感器的信号电缆把传感器连接到地表上的读数仪。

当土体位移发生时，外置的伸缩管随着土体同步移动，导致传递杆压缩或拉伸位移传感器。

这些填土伸长计通常水平安装在探槽中，但有时也可以垂直安装在填土的钻孔中。

ERI填土伸长计的标准长度在3米到6米之间。把螺纹杆插入到两个端法兰上的孔中，就可以把填土伸长计串联起来。

主要特点

•高分辨率

•大量程

•坚固耐用：能抵抗爆炸和地震引起的冲击和振动的材料

•易于安装和维护

•在基准长度范围内，连续测量纵向位移和轴向变形

•频率信号(来自振弦传感器)易于处理和远距离传输

应用

•监测土石坝坝顶以定位张拉裂缝

•测量土体结构中的横向应变

•测量深基坑地基的隆起

技术规格

订购须知

请指定：

•基准长度和量程

•电缆长度

选购附件

•1m长的传递杆和管

•读数仪或数据采集系统

RTF单向/三向表面测缝计

型号：RTF-1D, RTF-3D

用途：RTF单向/三向表面测缝计用来测量结构或岩体中裂缝的位移。

产品简介

• 坚固耐用、防水

• 安装容易、可重复使用

• 有单向或三向两个型号

RTF测缝计用来测量结构或岩体中裂缝的位移。RTF有单向 (RTF-1D) 和三向(RTF-3D) 两个型号。

产品说明

RTF表面测缝计（也叫裂缝计或接缝计）用来监测裂缝或结构接缝两侧相邻表面的相对位移。

RTF表面测缝计由一支振弦式传感器或电位计以及一组安装支架组成。

RTF表面测缝计有单向(RTF-1D)或三向(RTF-3D)两个型号。3D型能在三个正交方向上同时测量。

传感器安装在一个坚固的圆筒形的外壳中，外壳一端装有一根弹簧顶杆。装有传感器的支架安装在缝隙的一侧，装有基准面的支架安装在缝隙的对侧。弹簧顶杆的球形端始终紧贴在参考面上。

用螺栓固定RTF测缝计很容易，使之横跨在裂缝或接缝上。在不平整的表面上，用焊接的方法来固定支架，以缩短所用钢筋的长度。

主要特点

• 坚固、防水、不锈钢传感器外壳

• 安装容易

• 可以重复使用

• 振弦传感器或电位计

• 在多达三个方向上直接测量，不用扣除

• 可用于不平整表面

应用

• 测量混凝土中接缝的位移

• 监测混凝土结构、彻体或岩石中裂缝的变形

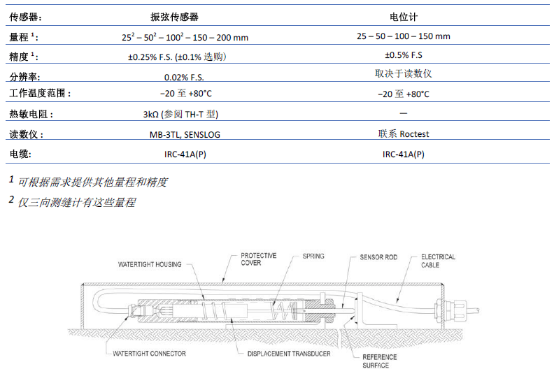

技术规格

订购须知

请指定：

• 传感器类型和量程

• 单向还是三向

• 电缆长度

选购附件

• 防护罩(仅适用于 RTF单向)

• 安装模板 (仅适用于 RTF单向)

• 读数仪

RTV-3D 三向测缝计

型号：RTV-3D

用途：测量两个相邻表面在三个正交方向上的相对位移。

产品说明

RTV-3D 三向测缝计由两个肘形的金属构件组成。在肘形构件的3个正交轴上，各有一对两两相对的球形基准标记物。

用卡尺测量三个正交方向上两两相对的球形基准标记物之间的距离。通过比较测量值随时间的变化，就能得到裂缝在每个正交方向上的相对位移。

RTV-3D三向测缝计是一款纯机械式的仪器，用来测量两个相邻表面在三个正交方向上的相对位移。

产品优势

• 坚固耐用

• 使用卡尺直接读数

• 易于安装和使用

• 可在各种表面上安装

• 可重复使用

产品应用

• 混凝土接缝两侧表面的位移测量

• 混凝土、砌体和任何其他结构的裂缝监测

• 岩体的三向位移测量

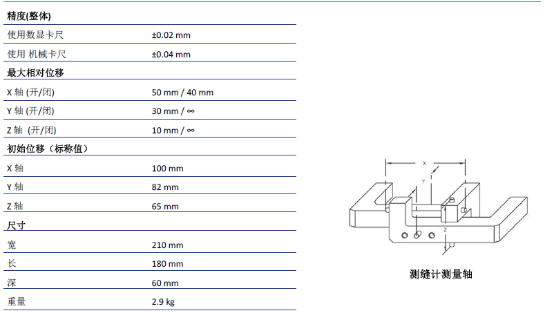

技术规格

订购须知

请指定：

• 卡尺类型

BOF-EX可回收单管多点钻孔位移计

型号：BOF-EX

用途： BOF-EX 是一款单管多点钻孔位移计，可与平板载荷试验结合使用以确定现场岩石参数，用于地下核废料储存库的关键控制和桩基载荷试验。它也用于监测混凝土大坝的裂缝。它还可以与同轴封隔器组件组合在一起，形成一种能够监测天然裂缝的水力/机械耦合响应的工具。

BOF-EX可回收单管多点钻孔位移计

产品概述

BOF-EX 是一款单管多点钻孔位移计，具有许多突出的特点，可用于多种应用场合。它精度高，可与平板载荷试验结合使用以确定现场岩石参数，用于地下核废料储存库的关键控制和桩基载荷试验。它也用于监测混凝土大坝的裂缝。它还可以与同轴封隔器组件组合在一起，形成一种能够监测天然裂缝的水力/机械耦合响应的工具。这种配置称为PAC-EX。

产品描述

BOF-EX伸长计，又称变位计、或钻孔位移计，可描述为单管多点钻孔位移计。它由四个主要部件组成:机械锚块、测量模块、延伸管和对中器。安装时，在钻孔中把多个测量模块串联起来，并把每个测量模块安装在一定长度的延伸管上，这段延伸管跨接上下机械锚块。这样就可以在钻孔中测量沿着钻孔长度方向上的分段位移。

机械锚块：BOF-EX机械锚块的特殊设计使得整套系统都可以回收。这种锚块是一个带三个支撑腿的圆柱体，支撑腿互成120°角布置。安装时，在孔口使用安装工具和安装杆拧锚块上的螺丝，并由螺丝驱动支撑腿撑开直到与孔壁接触。这种锚块的锚固力很大，调节支撑腿至钻孔产生小的变形，这时就能施加足够的锚固力。

测量模块：BOF-EX的测量模块是一个防水的圆筒，其中安装有一个弹簧加压的线性位移传感器。测量模块的移动杆与每个监测段的下部锚块保持接触。

延伸管:延伸管由不同长度的管平接而成，跨接每个监测段的两个机械锚块。对中器以固定的间距安装在延长管上，以防止延伸管的松弛下垂。

主要特点

• 高精度

• 没有超出岩石表面的凸出部分

• 模块化系统完全可回收

应用

• 监测地下核废料处置库

• 混凝土大坝内部裂缝监测和稳定性评估

• 监测岩体体边坡的稳定性

• 测量隧洞和竖井围岩位移

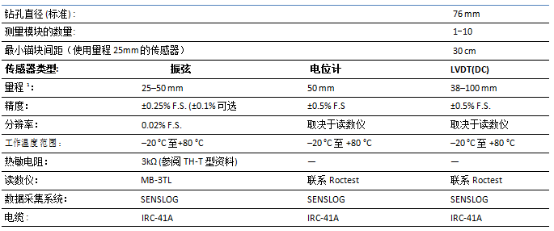

技术规格

安装

用一根安装杆把BOF-EX安装在一个直径76mm的“N” 型钻孔中。由于采用了模块化设计，因此安装过程简单明了。也可以采用全灌浆的方法把BOF-EX固定在钻孔中。在不稳定、质量差的岩石中，可以先用灌浆把可伸缩的塑料套管固定在钻孔中，然后再安装BOF-EX。

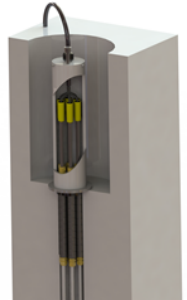

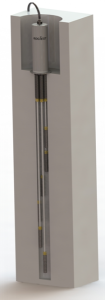

BOF-EX在钻孔中的安装示意图

订购须知

请指定：

• 测量模块的数量

• 每个锚块的深度

• 传感器的类型和量程

选购附件

• 安装工具

• 运输箱

• 读数仪

BOR-EX 型钻孔式多点位移计

型号：BOR-EX

用途：BOR-EX型钻孔式多点位移计主要应用在岩石和土体中沿长度方向的多点位移测量。它可以是单测点结构，也可以是多测点结构。

BOR-EX 型钻孔式多点位移计

产品描述：

BOR-EX 可以测量岩石、土体和混凝土结构的纵向位移。通常用于监测地基的沉降、隧道上方的沉降、支护结构的位移和地下开挖体的变形。

这款钻孔多点位移计包括锚头，传递杆和基准测头。锚头通过通常位于保护套管内的传递杆连接到测头。保护套管确保传递杆可以自由移动，并将锚头的所有运动传递到传递杆的顶端。然后，通过测量传递杆顶端相对于测头基准板的位移，就可以计算出岩体或土体相对于测头的位移。

有三种测头可供选择: 一种只能机械读数(BOREX-M)，一种只能电子读数(BOREX- E)，还有一种能同时进行机械和电子读数(BOREX-E/M)。用一个深度尺或千分表来获取机械读数。电子读数时，用振弦或电位传感器来获取电子读数。

主要特点：

• 坚固的结构

• 机械读数、电子读数或两者兼有

• 不锈钢或玻璃纤维传递杆

• 传递杆上有保护套管

• 有多种锚头可供选择

应用

• 确测量岩石、土体和混凝土结构中的纵向位移

• 横向受荷桩和板桩的变形

• 监测地基的沉降

• 挡土结构的位移

• 地下开挖体的变形

特性

钢筋灌浆锚头

这种类型的锚头易于安装，是岩石中向下钻孔的优选锚头，也可以采用特殊的灌浆技术向上安装。钻孔壁和灌浆之间的良好接触很重要，这样才能确保周围材料的任何运动都能传递到锚头。在一个3英寸(NX)钻孔中可以安装多达六个锚头。

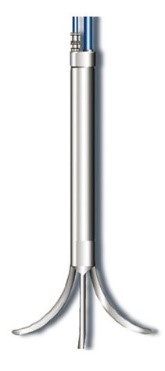

Borros式液压锚头

这种锚头通常用在土体中，为了获得良好的锚固效果，需要把锚头的叉头深入到土体中，例如在预计出现挤孔的情况下。单一作用的锚头包含三个叉头，通过液压泵把叉头插入到周围的土体中。双作用的锚头在其顶部和底部都有可伸长的叉头。叉头一旦伸长就不能缩回。通常在锚头安装后再往钻孔中灌浆。安装这类锚头需要液压管和液压泵。

传递杆

有两种材质的传递杆可供选择：玻璃纤维和不锈钢。玻璃纤维传递杆的主要优点是安装方便和速度快。玻璃纤维杆的钻孔位移计在工厂组装并运往现场，随时可以安装。不锈钢传递杆更适合于长的钻孔位移计。这些传递杆是分段供应的，在现场组装。

保护套管

传递杆通常安装在保护套管中，以隔离注入的灌浆和其它约束材料。不锈钢传递杆的保护套管是分段供应的，或者当玻璃纤维传递杆不需要预先组装时，也可以提供指定长度的一整根保护套管。

传递杆对中器

也可以使用对中器来固定传递杆的位置。对于无需灌浆的深孔安装，强烈建议使用对中器。

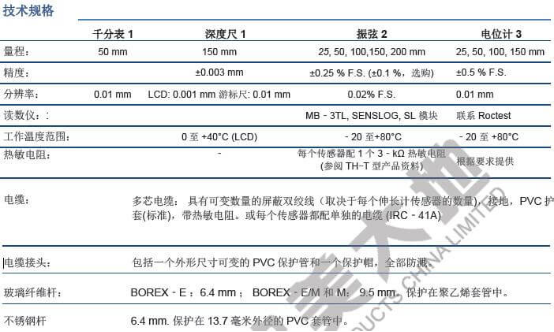

深尺度及千分表

1 仅适用于E/M 或M 型号，可提供其他量程。

2 仅适用于E 或E/M 型号。有关更多详细信息，请参阅JM-T 的产品资料。

3 仅适用于E/M 型号

订购须知

请指定:

• 型号 (BOREX-E, E/M, M)

• 锚头的类型，数量和位置

• 传递杆的类型

• 钻孔直径

• 传感器的类型和量程

• 电缆 (长度,单独的或多芯电缆)

选购附件

• 读数仪

• 无需灌浆的弹簧片锚头

• 铟钢传递杆，热效应小

• 额外的热敏电阻

• 灌浆管

• 灌浆板

• 工具箱

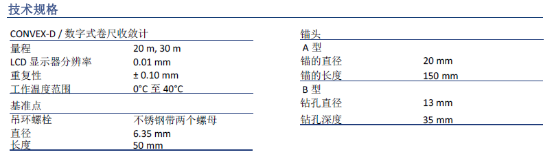

CONVEX-D 卷尺收敛计

型号：CONVEX-D

用途：可在施工期和竣工后定期观测隧洞顶板下沉、坑道顶板下垂、基坑形变、边坡稳定性的表面位移等。

CONVEX-D 卷尺收敛计

产品综述

CONVEX-D数字式卷尺收敛计可快速准确地测量任意方向上两个基准点之间的距离变化，基准点一般固定在建筑物、基坑、边坡及周边岩体上。它可在施工期和竣工后定期观测隧洞顶板下沉，坑道顶板下垂，基坑形变，边坡稳定性的表面位移等。

产品说明

CONVEX-D数字式卷尺收敛计的主要部件是一把架式钢卷尺，卷尺上有冲孔，孔距为50 mm。卷尺装在卷轴架上，卷轴架固定在收敛计的主体上。

CONVEX-D更多的部件还有：

1,一个独特的能消除回程误差的张紧机构，确保随着时间的变化，精度也能保持一致。

2,一个活动锁扣，用来牢固地锁定卷尺，从而方便了仪器的操作。

3,一台数字式显示器，用来读取两个基准点之间相对距离的变化。转动有机玻璃防护罩，打开后就可以操作显示器上的功能键。

4, 两个挂钩，一个在卷尺的活动端，另一个在卷轴架上。

5,旋转大的滚花套圈，直到两条基准刻线对齐，这样就可以容易地把卷尺张紧到预定的荷载。使用两个叠加的放大镜来优化视觉对准。

6,实际测量时，在两个基准点之间把CONVEX-D张紧，基准点是两个固定在各自锚头上的不锈钢吊环螺栓。

7,一套检定架，用于定期检查收敛计的重复性。

主要特点

新奥地利隧道施工法(NATM)也符合“边监测边设计”的原则

重量轻、防尘、坚固耐用

数字显示器和它的有机玻璃防护窗

阳极氧化铝结构

消除回程误差的机械装置

活动锁扣

应用

板桩变形

隧道收敛

边坡稳定性

矿井顶板下沉

选购附件

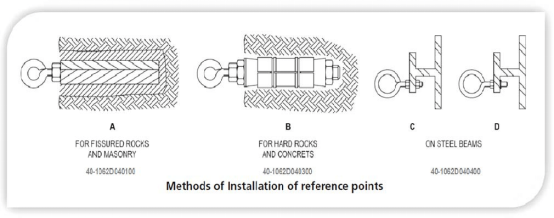

要完成准确的测量，需要正确地锚固基准点。必须根据现场条件来选择锚头，要么是钻孔灌浆的钢筋锚头(A)，要么是膨胀螺栓锚头(B)。吊环螺栓也可以直接螺栓连接(C)或焊接(D)在结构钢梁上。

测量时,把卷尺活动端的挂钩扣住一个基准点，向相对的基准点移动，展开卷尺，直到卷轴上的挂钩可以扣住另外一个基准点。然后卷动卷轴使松弛的卷尺张紧，并把位于收敛计前端的锁扣插入卷尺上最近的冲孔中。再旋转滚花套圈以张紧卷尺，直到预定的荷载（133.5N），相应地，此时两条基准刻线准确对齐。

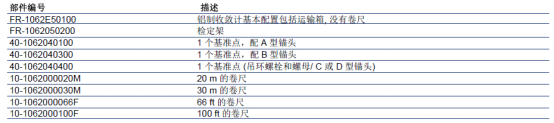

订购须知

基准点和锚头

检定架

备用卷尺

R-4干簧管式分层沉降仪

型号：R-4

用途：R-4用于手动测量不同深度处土壤的沉降或隆起，用户可用这些测量结果生成沉降或隆起的分布图。

R-4干簧管式分层沉降仪

产品说明

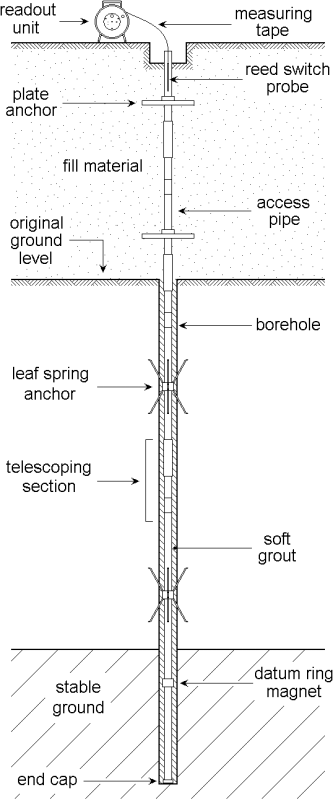

R-4由安装在刻度尺上的磁簧开关和卷盘组成。沿着钻孔中的通道管或者在堤或填土内在不同高度处安装磁性觇标，用来触发磁簧开关。

当R-4的探头沿着通道管下放并进入磁锚的磁场时，磁簧开关闭合，并激活蜂鸣器，再从卷尺上读出磁锚的深度，从而能探测出立管外磁锚的位置。用一根内置有电引线的刻度尺来悬挂探头。卷尺的刻度用于确定探头相对于磁铁的准确位置。通过比较这些位置，可以确定隆起和沉降。

有三种磁锚可供选择：适用于钻孔安装的片弹簧磁锚（也叫蜘蛛锚），适合在堤或填土内安装的板形磁锚，直接固定在通道管底部的基准磁锚。把片弹簧磁锚推至确定的位置或随通道管下放，然后用一根拉线释放簧片。

板形磁锚是一块有中心孔的板。在填土过程中，把板形磁锚安装在通道管上，位于铺筑的填土层之间。

在预期变形超过通道管长度1%的地方使用可伸缩的管接头。R-4系统与标准的测斜管兼容。建议使用探头对中器，以获取重复性好的读数。

应用

浅、深基础承载力的估算

各类地基沉降的估算

横向受荷桩和板桩的变形

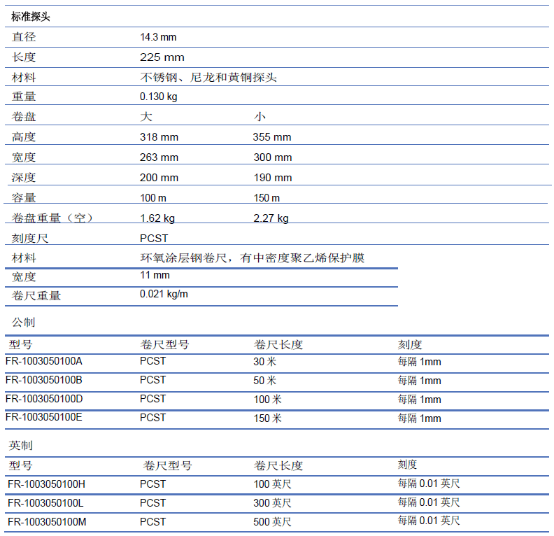

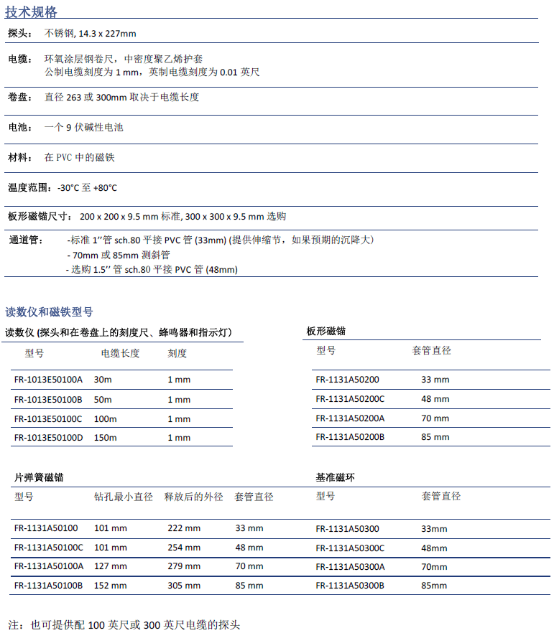

技术规格

订购须知

请指定：

钻孔直径和深度

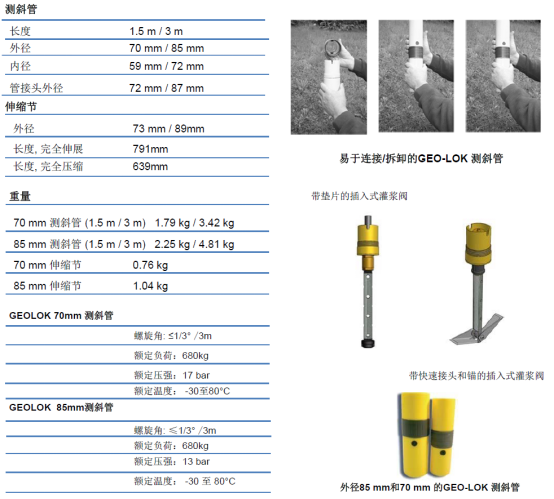

通道管型号和长度(有关70 mm和85 mm外径通道管的更多信息，请参阅标准测斜管的数据表)

伸缩节

锚的型号

读数装置型号

选购附件

探头对中器

钻孔口卷尺导向装置

SSG土体沉降计/土体沉降仪

型号：SSG

用途：SSG 土体沉降仪用于测量土体中某一准确位置的沉降或隆起。

产品简介

SSG 土体沉降仪用于测量土体中某一准确位置的沉降或隆起。

产品说明

SSG 由封装在耐腐蚀不锈钢筒中的振弦或光纤压力传感器组成。不锈钢筒通常连接到底板上，并通过一对充满水（或防冻液）和装有接头的管子连接到基准站。基准站是一个充满液体的储液罐，与大气压连通，并位于已知高程上。以储液罐的高程为基准，通过测量高程差从而测量沉降或隆起。

SSG 坚固而稳定，可以安装在钻孔、立管、土体或混凝土中。这款沉降仪还可以安装在建筑物上以监测沉降。为确保好的性能，应定期冲洗双管以消除气泡，并且应根据温度和大气压力的变化，对测量数据进行补偿。为了获得好的效果，建议使用脱气水或防冻液。

主要特点

大量程

易于测读

坚固的设计适用于长期监测

振弦传感器的频率易于处理和远距离传输

可提供更高精度，且对电磁/ 射频干扰/ 雷电免疫的光纤传感器

应用

测量地基土体的固结

测量堤内土体的沉降

确定排水板法、强夯法和预压法等地基加固技术的效果

测量储油罐地基的沉降

监测开采诱发的沉陷

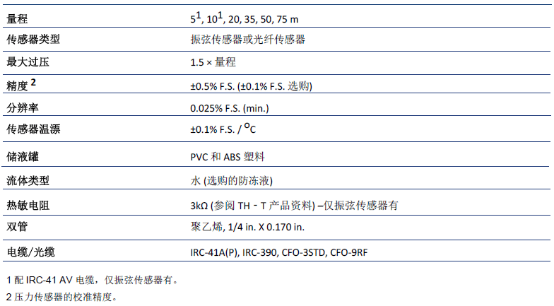

技术规格

订购须知

请指定：

• 量程和传感器类型

• 电缆类型和长度

• 双管的长度

• 流体类型：水或防冻液

• 如果管子长度超过300 米, 请联系制造商以选择合适尺寸的管子

选择附件

读取仪：MB-3TL, SLOG

NIVOLIC-SG沉降计

型号：NIVOLIC-SG

用途：用于大坝、核电站、高层建筑、矿山、滑坡等垂直位移和倾斜的监测。

NIVOLIC-SG沉降计

产品简介

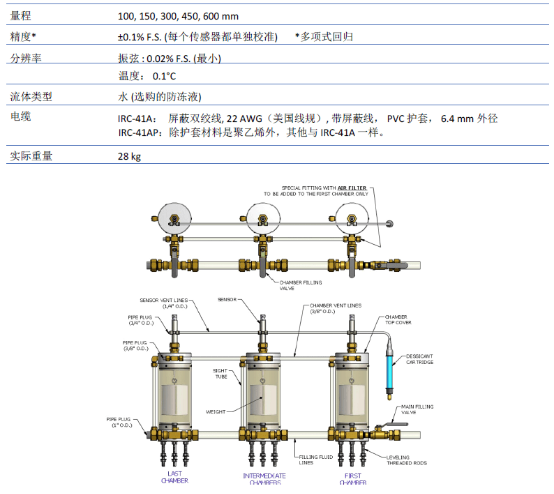

NIVOLICSG是一款精度较高的液位测量系统，它采用振弦式传感器来测量多点间相对高程变化（相对沉降）。主要用于大坝、核电站、高层建筑、矿山、滑坡等垂直位移和倾斜的监测。

产品说明

NIVOLICSG沉降仪，也叫静力水准仪或连通管水准仪，是一款精度较高的多点液位测量系统，用来测量多点的相对沉降。它由一系列由液体管路连接在一起的储液罐组成。每个储液罐中有一个悬浮块被悬挂在振弦式传感器上。

当储液罐内的液位高度变化时，作用在悬浮块上的浮力也随之改变，从而改变振弦传感器中振弦的张力和共振频率。在多点测量系统中，其中的一个储液罐作为基准，用来计算其他所有储液罐的相对位移。

NIVOLICSG集成了一个用于测量温度的热敏电阻。

主要特点

可靠性

较高精度和高分辨率

频率信号易于处理和远距离传输

应用

大坝坝基

桥梁挠度

建筑物柱子

楼板

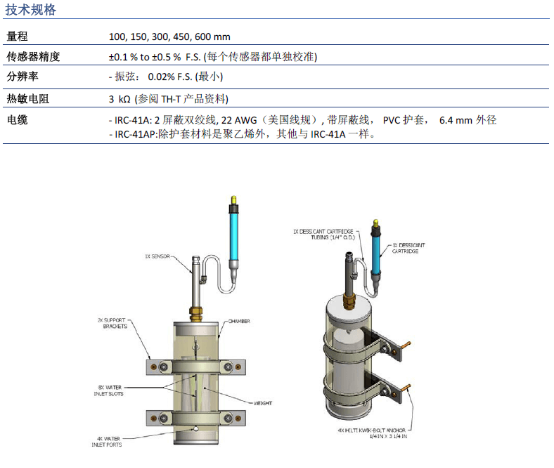

技术规格

订购须知

请指定：

量程

电缆和管子的长度

储液罐的数量

选购附件

支架

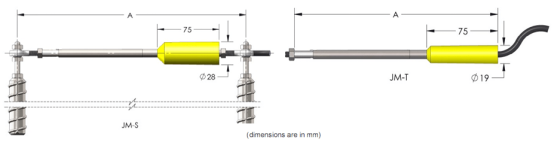

JM系列振弦式测缝计

型号：JM-S/JM-E/JM-T

用途：JM系列测缝计用来测量结构和基础（混泥土，岩石，土体）中裂缝和接缝的相对移动。

JM系列振弦式侧缝计

产品概述

JM系列振弦式测缝计（位移传感器）用来测量结构和基础（混泥土，岩石，土体）中裂缝和接缝的相对移动。

产品说明

JM测缝计采用了一款振弦式位移传感器，传感器连接到在两个锚头之间拉紧的一根弹簧上。这两个锚头之间的距离变化将改变钢弦的张力。一个可伸缩的不锈钢套筒用来保护传感器。

JM-S表面测缝计安装时采用灌浆或螺栓连接的方法先将两个锚头锚固在被测结构物表面裂缝的两侧，然后把传感器两端的球形接头连接在锚头上。球形接头可以补偿不对中的误差。JM-S 还有能测量三个正交方向上位移的三维配置，也有安装在土工格栅上的特殊夹具。

JM-E 埋入式测缝计埋入在混泥土结构中，其有效长度跨越结构物的施工缝。这个型号的测缝计由两部分组成：插座和传感器，它们在分段浇筑连续两层混凝土时安装和连接。

JM-T 用在钻孔多点位移计中。

JM测缝计集成有一个用来测温的热敏电阻。

主要特点

可拆卸和重复使用的裂缝计

坚固的不锈钢传感器

稳定性和可靠性

较高精度和高分辨率

易于安装和读数

防水至5 MPa

应用

结构和基础（混泥土，砌体结构，岩石）中裂缝和接缝的移动

监测钻孔中层的变形

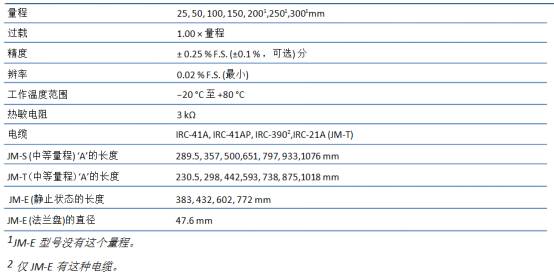

技术规格

订购须知

请指定：

型号

电缆长度和类型

选购附件

安装工具:万向接头、锚的类型(钢筋浆锚或膨胀锚)

其他专用安装工

读数仪

2.2电阻应变式

2-2-1一般用位移传感器

CDP 位移传感器 5~100mm

型号：CDP

用途：高精度位移测量

CDP是一种紧凑、易于操作的位移传感器，设计用于产生高输出、提供稳定的性能，实现高精度测量，可用于静态和动态测量。

防护等级：IP 40

特点：

高精度，高输出

优良的响应

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
CDP-5	5mm	5mV/V (10000×10-6应变)±0.15%	2000	0.15%RO	-10 ~ +60°C (无冷凝)

CDP-10	10mm	5mV/V (10000×10-6应变)±0.1%	1000	0.1%RO

CDP-25	25mm	6.25mV/V (12500×10-6应变)±0.1%	500

CDP-50	50mm	5mV/V (10000×10-6应变)±0.1%	200
CDP-100	100mm		100

CDP-M 小型位移传感器 5~100mm

型号：CDP-M

用途：小型、高灵敏度的位移传感器

CDP-M是一种小型、高灵敏度的位移传感器，与以往的CDP系列相比，它的输出相同，但直径小50%~80%，工作温度范围提升到+80°C。CDP-M的连接线缆沿测量轴方向，CDP-MT的连接线缆垂直于测量轴方向。该传感器不仅可用于静态测量，还可用于准动态测量。标配一个安装座。可选配普通磁座MB-B和CDP-M专用的小型MB-PSL磁座。

防护等级：IP 40

特点：

紧凑

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
CDP-5M	5mm	5mV/V (10000×10-6应变)±0.3%	2000	0.3%RO	-10 ~ +80°C (无冷凝)
CDP-5MT
CDP-10M	10mm		1000
CDP-10MT
CDP-25M	25mm	6.25mV/V (12500×10-6应变)±0.3%	500
CDP-25MT
CDP-50M	50mm	5mV/V (10000×10-6应变)±0.3%	200
CDP-50MT
CDP-100M	100mm		100
CDP-100MT

CDP-B 位移传感器 5~25mm

型号：CDP-B

用途：恶劣现场环境下的位移测量

CDP-B是一种测量端带有波纹管附件的CDP位移传感器，可用于恶劣现场环境下的测量。

防护等级：IP 42

特点：

适用于恶劣环境条件

高精度，高输出

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
CDP-5B	5mm	5mV/V (10000×10-6应变)±0.15%	2000	0.15%RO	-10 ~ +60°C (无冷凝)

CDP-10B	10mm	5mV/V (10000×10-6应变)±0.1%	1000	0.1%RO

CDP-25B	25mm	6.25mV/V (12500×10-6应变)±0.1%	500

CDP-T 拉伸型高灵敏位移传感器 25mm

型号：CDP-T

用途：高精度位移测量

CDP-T位移传感器为基于久经考验的CDP型号的拉伸型位移计，具有弹力将轴向内拉到传感器主体上。使用时将线缆安装在轴端部的钩子上，发生拉伸形变时线缆将轴拉出，位移以轴的运动量来测量。该传感器输出大、稳定性佳，因此可以进行高精度的测量。

（当使用线缆进行位移测量时，请考虑由于线缆伸长导致的灵敏度损失。）

防护等级：IP 40

特点：

高精度，高输出

可用于测量拉伸应变

易于操作

型号

量程

额定输出

灵敏度

( ×10^-6 应变/mm)

非线性

工作温度范围

CDP-25T

25mm

6.25mV/V

(12500×10-6应变)±0.15%

500

0.1%RO

-10 ~ +60°C

(无冷凝)

CDP-D 双端口位移传感器 50/100mm

型号：CDP-D

用途：位移测量

CDP-D是带有两个隔离I/O端口的CDP位移传感器。例如，其中一套输入输出电缆可连接到模拟测量仪上，另一套连接到数字测量仪上。两种不同类型的测量仪器连接到传感器上，可实现不需要接口的同步测量。

防护等级：IP 40

特点：

可同时连接两个测量仪器

高精度，高输出

优良的响应

易于操作

型号

量程

额定输出

灵敏度

( ×10^-6 应变/mm)

非线性

工作温度范围

CDP-50-D

50mm

5mV/V

(10000×10-6应变)±0.1%

200

0.1%RO

-10 ~ +60°C

(无冷凝)

CDP-100-D

100mm

100

DDP-A 表盘指示器型位移传感器 10~50mm

型号：DDP-A

用途：位移测量

DDP-A位移传感器是一个带有应变传感元件和桥路集成的表盘指示器。位移量可通过查看指示器读取，同时从传感元件的输出可用于控制一个读数仪或仪器。

防护等级：IP 40

特点：

电子输出，读数直接

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
DDP-10A	10mm	1.5mV/V (3000×10-6应变)±0.3%	300	0.2%RO	0 ~ +60°C
DDP-20A	20mm		150
DDP-30A	30mm		100
DDP-50A	50mm	2.5mV/V (5000×10-6应变)±0.3%

SDP-E 位移传感器 50~300mm

型号：SDP-E

用途：位移测量

SDP-E位移传感器是一种一般用途的应变型传感器，采用产生应变的悬臂式设计，该传感器可在对小位移保持高灵敏度的同时实现稳定测量。SDP-200E/-300E还提供具有两个独立输入/输出的双输出型号。

防护等级：IP 40

特点：

稳定性佳

易于操作

便于视觉观察

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
SDP-50E	50 mm	2.5 mV/V (5000×10-6 应变) ±0.2 %	100	0.2 %RO	-10~ +60 ℃

SDP-100E	100 mm		50
SDP-200E	200 mm	5mV/V (10000×10-6 应变) ±0.3 %	50	0.3 %RO

SDP-300E	300 mm		约33

SDP-ET 位移传感器 50/100mm

型号：SDP-ET

用途：位移测量

SDP-ET位移传感器是一种一般用途的应变型传感器，使用钩头螺栓测量张力位移。采用产生应变的悬臂式设计，该传感器可在对小位移保持高灵敏度的同时实现稳定测量。（当通过线缆测量位移时，一定要考虑由于线缆伸长导致的灵敏度损失。）

防护等级：IP 40

特点：

稳定性佳

便于视觉观察

可测张力位移

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
SDP-50ET	50mm	2.5mV/V (5000×10-6应变)±0.2%	100	0.2%RO	-10~ +60°C

SDP-100ET	100mm		50

CE 悬臂型位移传感器 2/5/10mm

型号：CE

用途：位移测量

CE位移传感器的结构是将应变计安装在悬臂上。该传感器对位移的高响应和其简单结构使其可实现精确和稳定的测量，并可安装在有限空间内。

特点：

优良的响应

良好的稳定性

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
CE-2	2mm	约 2.5mV/V (5000×10-6 应变)	约 2500	1%RO	0 ~ +40°C
CE-5	5mm		约 1000
CE-10	10mm		约 500

OU 环型位移传感器 10~30mm

型号：OU

用途：位移测量

OU位移传感器结构由圆形板簧和应变计组成。安装时将传感器的尖端探针紧贴在结构上，当结构中产生位移时，板簧发生变形，获得与位移成比例的输出。

特点：

优良的响应

稳定性佳

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
OU-10	10mm	约 5mV/V (10000×10-6 应变)	约 1000	1%RO	0 ~ +40°C
OU-20	20mm		约 500
OU-30	30mm		约 300

2-2-2大量位移传感器

WD-A 拉线式位移传感器 250~1000mm

型号：WD-A

用途：大位移量的测量

WD-A位移传感器设计用于大位移量的测量。一条不锈钢丝被拉伸出用来测量位移，发生位移与否钢丝张力都是恒定的。该传感器小型轻量，精确度高。

防护等级：IP 20

特点：

增加了低速测量位移的稳定性

小型轻量

大位移量测量

钢丝张力恒定

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
WD-250A	250mm	5mV/V (10000×10^-6应变)±0.3%	40	0.3%RO	-10 +80°C (无冷凝)
WD-500A	500mm		20
WD-1000A	1000mm		10

*在低于0.1 mm/s的位移速度下测量时，可能会产生尖峰噪声。

输出极性

测量沿正(+)方向移动到导线被拔出的方向。

DP-G/DP-E 拉线式位移传感器 500~2000mm,5000mm

型号：DP-G/DP-E

用途：大位移量的测量

DP-F/DP-E位移传感器设计用于大位移量的测量。一条不锈钢丝被拉伸出用来测量位移，发生位移与否钢丝张力都是恒定的。该传感器小型轻量，精确度高。

防护等级：IP 40

特点：

小型轻量

大位移量测量

钢丝张力恒定

钢丝松脱的防范机制提高了稳定性

易于操作

型号	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
DP-500G	500mm	5mV/V (10000×10^-6应变)±0.3%	20	0.3%RO	-10 +80°C (无冷凝)
DP-1000G	1000mm		10
DP-2000G	2000mm		5
DP-5000E	5000mm		2

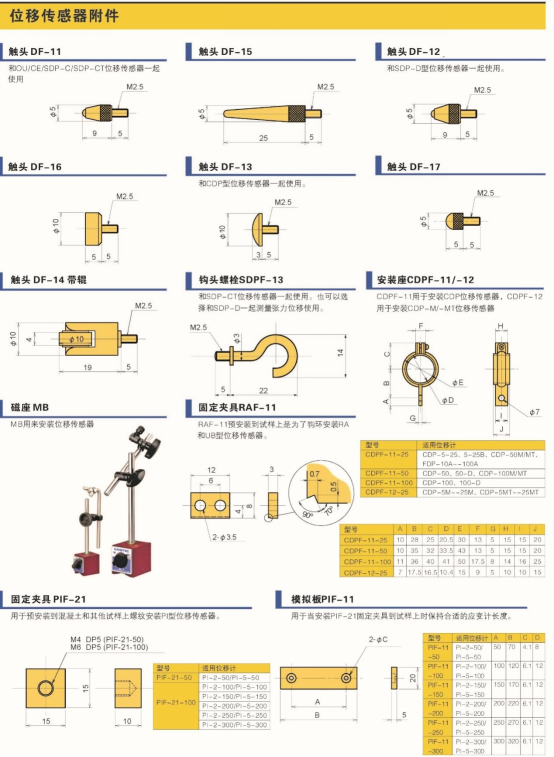

2-2-3裂缝开口位移传感器

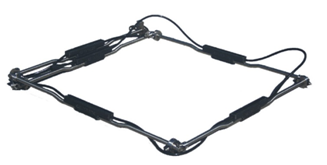

PI Pi-型位移传感器 ±2/±5mm

型号：PI-2/PI-5

用途：混凝土表面的裂缝张开位移测量

询价索取资料

GEO-LOK 测斜管

GEO-LOK 测斜管由ABS管材制成，并配有专有的接头，不需要粘结胶、铆钉或剪切线即可连接相邻管段。

产品说明

GEO-LOK 测斜管用ABS塑料管材制成， ABS塑料比PVC塑料能能够在更宽温度范围内保持形状和弹性。

ABS塑料测斜管比玻璃纤维测斜管更容易操作和密封。

此外，与铝制测斜管不一样，ABS塑料更适合长期接触所有类型的土壤、水泥和地下水。

GEO-LOK 测斜管内表面上有4个互成90°的纵向凹槽（十字凹槽），对于每节3米长的测斜管，凹槽的螺旋角控制在1/3°之内。

在钻孔中安装时，需将一组凹槽沿预期的运动方向对准。

凹槽充当测斜仪探头滑轮的导向槽，在探头沿测斜管上下移动时保持探头的方向。

GEO-LOK测斜管配有专有的接头，不需要粘结胶、铆钉或剪切线就可连接相邻管段。

把两段测斜管对在一起，然后旋转已预装螺纹的锁紧环，这样就把测斜管连接好了。

这种管接头能确保相邻两段测斜管的凹槽是对齐的，并形成一个连续的轨道供测斜仪探头上下移动。

管接头处还装有O形密封圈可防止水和灌浆的渗入。

在深部安装时，或者在高精度是重要的地方，可能需要进行螺旋角的测量。

针对安装过程中可能发生的测斜管扭曲，可以用测得的螺旋角数据针来修正测斜仪的读数。

主要特点

•高强度：测斜管具有较高的抗拉强度、抗挤强度、弯曲强度和扭矩强度，使其可靠、准确。

•组装和拆装简单，无需粘结胶、铆钉或剪切线

•兼容测斜仪和沉降仪探头

•机器拉槽

应用

•监测挡土墙、地下连续墙、板桩和水平受荷桩的位移

•监测大坝和堤防的性能

•监测垃圾填埋场、罐基和路堤的沉降

•监测山体滑坡

技术规格

订购须知

请指定：

•测斜管长度和直径

•测斜管的顶盖和底盖

选购附件

•伸缩节

•可上锁的测斜管保护钢帽

•带快速接头和锚（选购）的插入式灌浆阀 (需配一个液压式球头联节)

•带垫片的插入式灌浆阀和选购的锚

•插入式测斜管锚

GEOSTRING固定式MEMS柔性测斜仪

型号：GEOSTRING固定式MEMS柔性测斜仪

用途：GEOSTRING 固定式柔性倾斜仪是一串间隔紧密的MEMS传感器，适合实时、连续、无人值守地监测土体、岩石和结构的水平位移。

GEOSTRING固定式MEMS柔性测斜仪

产品简介

GEOSTRING固定式柔性倾斜仪是一串间隔紧密的MEMS传感器，适合实时、连续、无人值守地监测土体、岩石和结构的水平位移。

产品说明

GEOSTRING柔性测斜仪由多个垂直串接的传感器节点组成，安装在直径70 mm(2.75英寸)的测斜管或直径38 mm(1.5英寸)的Schedule 40 PVC管中。测管为地下测量提供了进出通道。每个传感器之间的接头坚固耐用，无论是安装在ABS测斜管中还是安装在PVC管中，测斜仪都能较好保持所有节点的方向一致。测管通常安装在穿过有可能发生运动区域的垂直钻孔中。这些节点以0.61m(2英尺)的间距间隔排列，并提供类似于横向探头的读数分辨率。当系统跨越移动区域时，测管也跟着移动，从而改变测管内节点的倾角。对来自节点的倾角测量数据进行处理，得到测管剖面和剖面变化的曲线图。变化表示位移(移动)。把GEOSTRING柔性测斜仪连接到SENSLOG数据采集系统，把读数传输到处理软件，该软件可以根据位移或变化率触发警报。节点、电缆、接头和测杆都很坚固，因此在项目结束时移置该系统并将其重新部署到其他项目上是可行的。GEOSTRING 柔性测斜仪具有能够弯曲到90°的接头，可以选择紧凑的运输方式。

主要特点

• 易于安装

• 实时监测

• 单根电缆安装

• 每个传感器都连接到上面的传感器

• 预先把校准系数写入到每个节点中

• 提供无传感器的节点

• 坚固耐用的部件

• 可靠性

• 成本效益好

• 可重新部署

产品应用

• 边坡稳定，边坡失稳预警

• 大坝和堤防的性能

• 隧道施工引起的地基运动

• 水平受荷桩的挠度

• 挡土墙的变形

• 监测滑坡区域

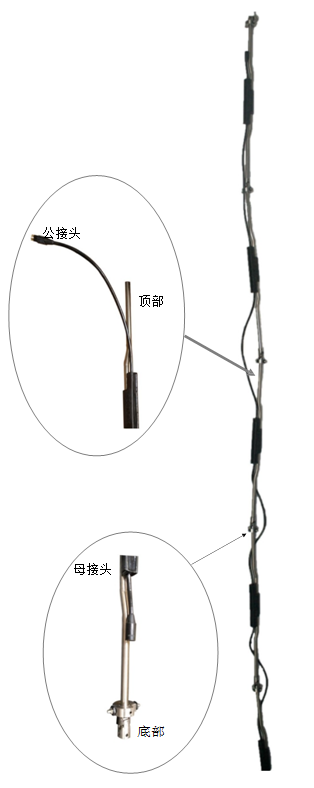

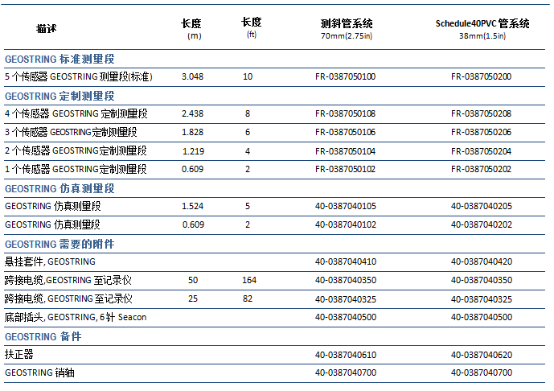

GEOSTRING 柔性测斜仪的配置

一套典型的系统需要测管、GEOSTRING段、悬挂套件、底部插头和跳线电缆。

• 测管

选择直径70 mm的测斜管，或直径38 mm的Schedule 40 PVC管。订购GEOSTRING系统时，指定使用的测管类型比较重要，以便在节点串上安装适当的扶正器。

• 5 个节点, 3.048米长的GEOSTRING标准测量段

一套标准的GEOSTRING系统由一串3.048米长的测量段组成。测量段可以不同顺序安装，每个传感器的校准系数都嵌入节点中，由数据记录仪读取。每个测量段在上端有一个公接头，在下端有一个母接头。下端可以通过扶正器和万向节的存在来识别，如下图所示。

• 1- 4节点GEOSTRING 定制测量段

也可以制造长度更短的GEOSTRING定制测量段：0.608m,1,219m,1.828m和2.438mlength(分别有1、2、3或4个节点)。可以订购更短的GEOSTRING定制测量段，以根据钻孔深度调整节点串。

• GEOSTRING无传感器的仿真测量段

有0.609米和1.524米长的GEOSTRING无传感器的仿真测量段，用来安装在系统的顶部，以绕过上层而只需监测感兴趣的区域，从而设计师可以优化其系统。

• GEOSTRING信号电缆

安装，把底部插头插入要放入测管中的第一个测量段上的母接头。把一个测量段的底端插入到测管中。

• GEOSTRING底部插头

每条节点串的底端都需要一个底部插头。底部插头的一端有一个公连接器，用来保护最后一个节点，防止通过接头进水。

• GEOSTRING 跨接电缆

用一根跨接电缆把每条串的顶部连接到数据记录仪，跨接电缆的一端为母接头，另一端为外露的内部导线，用来连接数据记录仪

• GEOSTRING悬挂套件

每个钻孔需要一个悬挂套件，这组套件包括悬挂闸门和用于固定系统的硬件。

数据记录仪

把GEOSTRING系统连接到SENSLOG数据采集系统，把读数传输到处理软件，该软件可以根据位移或变化率触发警报。许多Campbell公司的数据记录仪可以被集成到用于GEOSTRING系统的Roctest公司的Senslog中。每台CR6或CR1000X可以连接两个GEOSTRING系统。每个GEOSTRING系统配一个MD485模块后，CR1000可以读取五个系统，CR800三个系统，CR300一个系统。兼容CR6, CR300, CR800, CR1000和CR1000X、CR300、CR800和CR1000需要MD485 RS-485接口

数据取回

GEOSTRING柔性测斜仪以工程单位的形式输出位移，无需进行计算，因此减轻了数据采集系统的负载。校准信息已预先写入节点中，因此测量段可以不同顺序安装。从记录仪获取的读数可以用电子表格手动处理，也可以用第三方基于网络的监测系统自动处理。

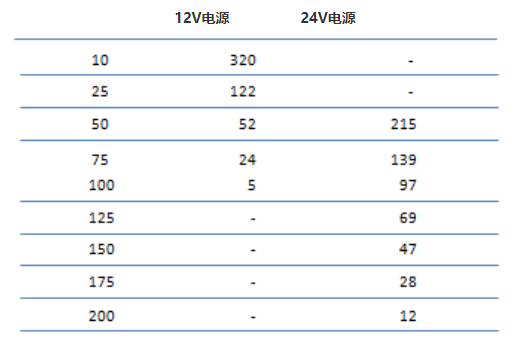

节点串的标称限值

节点数最大跳线长度最大跳线长度

易于装运

GEOSTRING 柔性测斜仪具有能够弯曲到90°的接头，可以选择紧凑的运输方式。每段3.048米长的五个测量段可以装在一个大约64 x 64 x 64厘米的纸箱中、其重量小于22千克。由于其紧凑的尺寸，该系统可以通过联邦快递的standard overnight®服务（次日送达）发货。

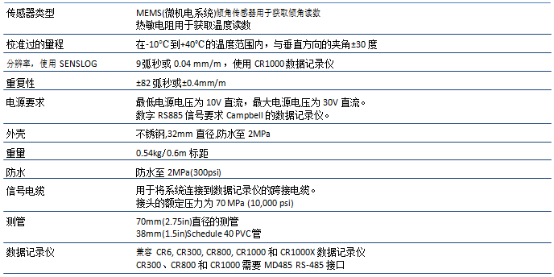

技术规格

订购须知

PISA-M MEMS固定式测斜仪

型号：PISA-M

用途：PISA-M MEMS固定式测斜仪用于连续、无人值守地测量土体、岩石和结构的水平位移。

PISA-M MEMS固定式测斜仪

产品概述

PISA-M MEMS固定式测斜仪用于连续、无人值守地测量土体、岩石和结构的水平位移。

产品说明

PISA-M MEMS(微机电系统)固定式测斜仪是一款带有信号调理电路的单轴或双轴倾斜传感器，安装在一根坚固的测管内。一组滑轮用来控制倾斜管中的MEMS固定式倾斜仪的方向。有两种配置可供选择：串联传感器配置(基本配置)或用于监测离散区域的单传感器配置。在第一种情况下，只需要一根跨接电缆把传感器串的顶部连接到数据记录仪。在第二种情况下，每个传感器通过自己的电缆连接到数据记录仪。来自钻孔中传感器串的数据提供钻孔的垂直剖面。通过比较剖面随时间的变化，可以计算出挠度和运动速率。一旦完成监测，PISA-M可以在其他项目上重复使用。

主要特点

• 单根串行电缆安装

• 实时监测

• 重复性好

• 耐用并且可重复使用

• 高分辨率

• 内置信号调理电路

• 可配置的标距长度

• 可靠性

• 快速的响应时间

• 低成本

应用

• 边坡稳定，边坡失稳预警

• 大坝和堤防的性能

• 板桩和地下连续墙的变形

• 隧道施工引起的地基运动

• 水平受荷桩的挠度

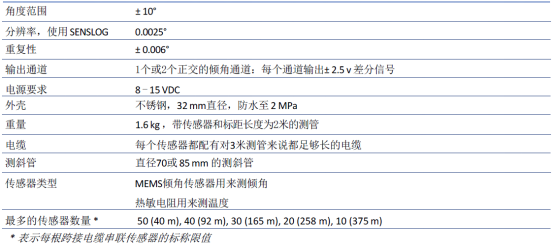

技术规格

订购须知

请指定:

• 单轴或双轴版本

• 测斜管直径（选择适合直径70或 85 mm测斜管的导向滑轮）

• 标距长度为1、2或3米(或定制)的测管

• 电缆长度

说明：一套完整的固定式测斜仪系统包括测斜管、带导向轮的传感器、测管、跨接电缆(串联配置)、每个传感器的信号电缆(非串联配置)、悬挂套件和数据采集系统。

PISA-M MEMS固定式测斜仪

型号：PISA-M

用途：PISA-M MEMS固定式测斜仪用于连续、无人值守地测量土体、岩石和结构的水平位移。

PISA-M MEMS固定式测斜仪

产品概述

PISA-M MEMS固定式测斜仪用于连续、无人值守地测量土体、岩石和结构的水平位移。

产品说明

主要特点

• 单根串行电缆安装

• 实时监测

• 重复性好

• 耐用并且可重复使用

• 高分辨率

• 内置信号调理电路

• 可配置的标距长度

• 可靠性

• 快速的响应时间

• 低成本

应用

• 边坡稳定，边坡失稳预警

• 大坝和堤防的性能

• 板桩和地下连续墙的变形

• 隧道施工引起的地基运动

• 水平受荷桩的挠度

技术规格

订购须知

请指定:

• 单轴或双轴版本

• 测斜管直径（选择适合直径70或 85 mm测斜管的导向滑轮）

• 标距长度为1、2或3米(或定制)的测管

• 电缆长度

PROFIL数字式活动测斜仪

型号：Profil数字式活动测斜仪

用途：该测斜仪通过测量测斜管轴线与铅垂线之间的夹角，来监测岩土体和建筑物的侧向（水平）位移，广泛应用于土石坝、混凝土坝的坝肩、坝基和坝体中水平位移的监测；天然和人工开挖边坡滑动剪切面的位置和位移方向的确定；码头、桥基、桥台、挡土墙和隔墙等的斜度观测；基坑开挖、大型洞室边墙、竖井、隧道、坑道及地下工程周边地区稳定性监测等。

数字式活动测斜仪 Profil

概述：

PROFIL数字式活动测斜仪通过测量测斜管轴线与铅垂线之间的夹角，来监测岩土体和建筑物的侧向（水平）位移，广泛应用于土石坝、混凝土坝的坝肩、坝基和坝体中水平位移的监测；天然和人工开挖边坡滑动剪切面的位置和位移方向的确定；码头、桥基、桥台、挡土墙和隔墙等的斜度观测；基坑开挖、大型洞室边墙、竖井、隧道、坑道及地下工程周边地区稳定性监测等。

产品说明：

Profil测斜仪包括一个数字式测头、轻便的控制电缆、装有蓝牙的电缆卷盘、电缆卡口、Profile Reader应用程序和Profile Manager软件。标准配置包括一个可拆卸的测头。也可选购测头和电缆永久连接的测斜仪。

Profil的主要优势是它的传感器技术和移动计算，这使测量操作更简单。

要开始测量，请在Reader应用程序显示的测斜仪列表中单击选择所用的测斜仪，或者，只需扫描在外壳上的二维码即可。

在每个测量深度，当读数稳定可以记录时，Reader应用程序都会提示。要记录读数，只需将电缆向上拉至下一个深度即可。Reader应用程序能感测电缆的运动并将稳定的读数存储在非易失性存储器中。测量过程中无需用手拿着运行Reader应用程序的安卓设备，也不需要用手轻触屏幕上的按钮，操作者的双手就能解放出来，只需操作电缆和测头。

如果由于某种原因而中断了测量，只需轻触一下即可在相同深度处重新开始测量，不会丢失之前记录的数据。

在测量完成后，使用Reader应用程序绘制校验和、测斜管剖面和累积位移变化的曲线图以验证读数，合格后再离开现场。

随后，通过互联网将测量结果发送到办公室，使用具有自动添加文件附件功能的电子邮件或Dropbox网络文件同步工具。如果互联网不可用，请使用USB电缆来传输数据。

产品特点：

• 易于携带和操作，测头可拆卸，控制电缆轻便，每隔一个刻度就有一个数字深度标签。

• 使用常规尺寸的测斜管。紧凑的电缆卡口可将电缆刻度准确地与测斜管顶部对齐，从而较好消除了没有电缆卡口带来的潜在深度误差。

• Android（安卓）系统支持高分辨率屏幕、触摸屏界面和全互联网连接。

• 这款测斜仪操作简单，功能强，其核心是Reader应用程序。二维码,无需用手记录数据书签功能，有用的现场曲线图，无线数据传输。

• ProfilManager软件将Profil测斜仪的数据存储在数据库中，并生成图表。

产品应用：

• 斜坡、堤坝和大坝的稳定性

• 板桩和地下连续墙的变形

• 隧道施工引起的地基变形

• 桥墩和桥台的移动

• 水平受荷桩的挠度

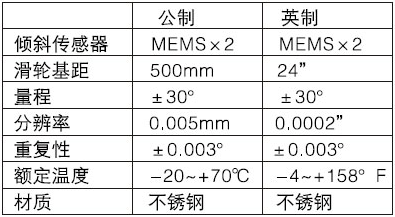

探头技术参数：

ProfilRead应用程序:

• 操作系统（OS）: Android 4.0及以上版本

• 测斜仪和测量：倾斜仪和测量的数量仅受设备内存的限制。最大深度为300米/1000英尺。深度间隔是0.5米或2英尺的倍数。

• 测量屏幕：字符大，易读。显示实际的深度, 上次记录的深度,A和B的读数，单位为mm、英寸或其它单位,校验和,进度条。记录按钮提示用户等待、轻触或拉动(在无需用手的模式下)。

• 曲线图和数据：高分辨地绘制校验和，测斜管的剖面和从初始开始的位移变化和从上次开始的位移变化的曲线图。显示数据表，用于检验和校正测量时间。

• 发送：通过互联网从Reader上传输文件。修改后的文件(新的测量数据)会自动附加到电子邮件中。Dropbox传输更加自动化，不需要在目的地执行任何操作。

ProfilReader应用程序：

从Google应用商店下载ProfilReader应用程序和更新。

Profil Manager软件：

从www.roctest-group.com/support/downloads下载页面下载Profil Manager软件。

运行Reader的安卓设备（标准型或坚固型）：

选购的运行Reader的安卓设备是一台经过认证的基于安卓系统的平板电脑，提供的是工厂包装。有关设备的完整列表，请参阅我们的网站。目前认证的平板电脑包括适用于不同环境的坚固的松下ToughPad，以及适用于中等环境的谷歌Nexus 7和三星Galaxy。

电缆:

• 刻度：刻度是从探头滑轮的顶部开始计算的。公制电缆每0.5米有一个刻度，每米标有数字深度标签。英制电缆上有2英尺的刻度，每4英尺有深度标签。

• 标准长度：30,50,75,100,150,200,250,300m。也可以订制其它的长度。每根控制电缆的实际长度都比其列明的长度长3米(10英尺)。

• 结构：四芯电缆有一层凯夫拉应变膜和聚氨酯护套。

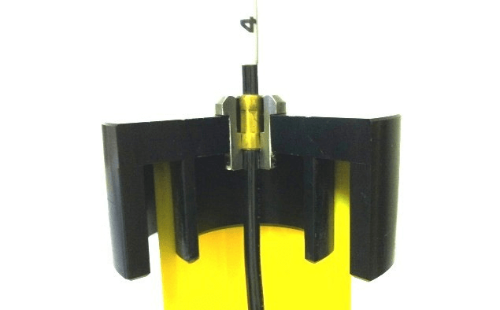

电缆卡口技术规格：

• 瞄准点：电缆卡口将刻度与测斜管顶端对齐。

• 测斜管适合性:适合85,70,和48-mm测斜管(3.34,2.75, and1.9-inchcasing)。

• 直径:102mm(4")。

蓝牙电缆卷技术规格

• 控制：开/关开关、电源、充电状态和蓝牙LED灯。定时自动关闭。

• 电源：内置电池可提供40小时的工作时间。充电时间约为5小时。

选购附件：

• 运行Reader的安卓设备:标准型或坚固型平板电脑

• 背包

订购须知：

这款测斜仪包括一个数字测斜仪测头，轻便的控制电缆、装有蓝牙的电缆卷盘和交流电适配器、电缆卡口、Profile Reader应用程序和Profile Manager软件(需下载)。不包括平板电脑，须单独订购。请指定标配的测头（可拆卸）或选购的不可拆卸的测头，电缆长度。

请说明：

1.型号：标准型（可拆卸）或选择不可拆卸型

2.线缆长度

3.采集仪类型：标准型或坚固型

S241DH型数字式便携式测斜仪（水平向）

型号：S241DH

用途：用于大坝、堤防、路基以及石油天然气储存罐（LNG）基础等构筑物的沉降或隆起变形监测

应用范围：

水平测斜仪适用于在水平安装的测斜管中进行沉降测量，可以提供高精度和重复性的沉降剖面测量读数。它可以用于大坝、堤防、路基以及石油天然气储存罐（LNG）基础等构筑物的沉降或隆起变形监测。

技术规格：

型号	S241DH（水平向）
传感器类型	单轴数字式测斜仪
通讯协议	RS485 modbus RTU
测量范围	±30°

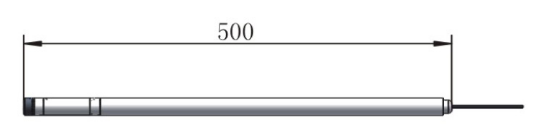

测量基距	500mm
分辨率	0.0013° (0.02 mm/m)
总体精度	＜±0.05% FS
工作温度	-30℃～60℃

DEX-S 数字式三向位移计

型号：DEX-S

用途：用于测量水平轴上的位移和垂直位移。

DEX-S 数字式三向位移计

DEX-S三向位移计是由两种传感器合并组成一个3D探头:一个高精度双轴MEMS倾角计测量水平轴上的位移，一个非接触式电磁传感器测量垂直位移。

该系统在钻孔中布置一串探头，可以返回测管和安装传感器部位周界地面的三维剖面。

DEX伸长计相当于没有倾角传感器的DEX-S，因此一串DEX传感器只适用于测量垂直位移。

DEX和DEX-S安装在带特殊磁环的的ABS测斜管中。

应用

· 隧道和地下连续墙的三维变形监测

· 坝基沉降监测

· 大坝和落石区域的横向位移监测

· 孔深达200米的沉降监测

特性

· 3-D钻孔剖面

· 可拆卸、可重复使用的传感器

· 单孔埋设节约成本

· DEX- S和DEX探头可组合成链

· DEX- S和DEX链可以移除并在其他项目中安装

· HPS光纤MEMS混合倾斜仪

· 型号：HPS

· 用途：监测岩土工程中不稳定边坡，结合光纤传感与MEMS传感技术的创新型测斜系统，从而实现测量系统布设部位的变形

· HPS光纤MEMS混合倾斜系统

· 为监测岩土工程中不稳定边坡，HPSYSTEM公司与Optosensing公司联合开发了混合型倾斜仪——HPS混合倾斜仪系统，这是一种结合光纤传感与MEMS传感技术的创新型测斜系统，从而实现测量系统布设部位的变形。

· 该系统经济、体积小、性能好。它利用了这两种技术各自的优势。

· 表1：技术规格

最大误差，MEMS 5m间距	3.5mm
材质	聚乙烯（PE）
输出	数字&光

· 更具体地说，该系统包括一根聚乙烯管，其内部内嵌光纤技术中的分布式光纤传感器和纳米技术中的数字传感器。MEMS传感器用来提供进一步的反馈数据来验证来自光纤的数据，从而提升系统性能。此外，MEMS传感器可以重置来自数学模型的积分误差，从而获得光纤的应变。

· 用于建立变形剖面的数学模型采用了伯努利梁理论，包括弯矩分量的积分，以及管材的杨氏模量和管材几何形状的积分。Mx (z)和My (z)(在通用部分z中，分别是x轴方向的分量和y轴方向的分量)，其值是应变的函数。

· 管内，采用由HPSYSTEM公司开发的MEMS双轴传感器，对来自弯矩积分产生的误差进行校正，因此，它通过提供反馈数据来验证光纤获得的测量结果，从而提高了性能。

· 图1 -混合倾斜系统

· 系统内部的每个MEMS传感器在数字总线上输出一个信号，除了倾角值外，还使功能参数可用于诊断，如电源和温度的值。倾斜仪的测量数据存储在本地，并传输到数据采集和存储单元。

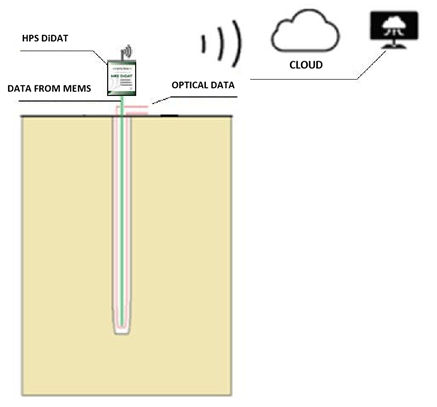

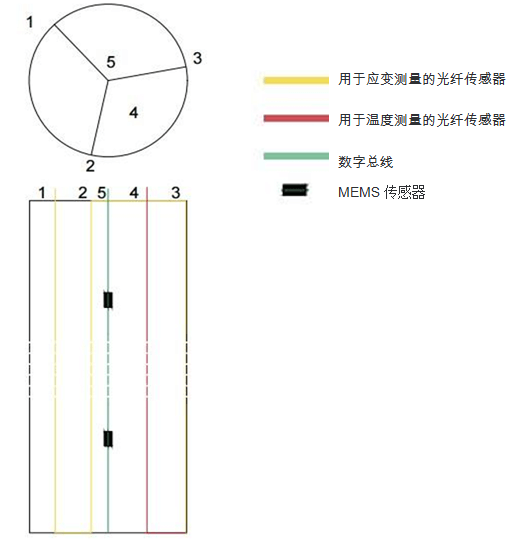

· 图2 -配置

· 通过这种方式，如果不需要连续的测量，只是周期性地进行光学数据的采集，也可以租用光学数据采集单元。

· 在MEMS技术中使用双轴加速度计可以提高性能标准。

· 表2 - MEMS传感器技术规范

测量量程	±90°（可选择）
灵敏度	±0.01°LSB
精度	±0.1°
工作温度范围	-10°C~+85°C
工作电压	4.75±26Vdc
工作电流	22mA~100mA
输出	数字，标准AD
重量	约500g
防护等级	IP68~200

· 上述的混合测斜系统可用于垂直和水平布置，并可用于收敛测量。

· 在垂直配置中，安装倾斜仪系统的岩土体发生变形，导致管道变形，从而导致传感纤维的压缩和伸长。

· 因此，在安装了该系统的岩土体中，沿着四根纤维的应变剖面的详细测量，可以获得管道的三维变形，或测斜剖面。

· 倾斜仪系统被适当地放入要监测的地面上的钻孔中，并灌浆。一旦固化完成，第一次参考零点测量将作为后续测量的初始值。

· 相反的，混合技术中的测斜仪系统采用水平布置，即使在与地面平行的平面上也能测量位移和变形。该特征可用于监测滑坡前缘相对于其外部位置的水平位移。

· 如果系统被布置在隧道的断面上，它可以进行较精确的收敛测量。

· 该混合式测斜仪具有通用性强、体积小、性能高的优点，较好克服了使用传统仪器有关的限制，较好防止由相同的地面变形对系统造成的损害。

2.5F-P法布里帕罗

· FOD光纤位移传感器

· 型号：FOD-F, FOD-J

· 用途：适用于长期的结构变形监测，或安装在结构表面并跨越接缝和裂缝以测量结构接缝的开合度或裂缝两侧块体间相对位移。

· 产品简介

· FOD光纤位移传感器适用于长期的结构变形监测，或安装在结构表面并跨越接缝和裂缝以测量结构接缝的开合度或裂缝两侧块体间相对位移。

· • 高分辨率

· • 本质安全

· • 裂缝和接缝监测

· 产品说明

· FOD光学线性位置和位移传感器可提供较高精度的位置和位移测量结果。

· FOD是线性可变差动变压器(LVDT)的光纤版本，但与之不同的是，FOD不需要电信号和相关布线。FOD不受电磁干扰(EMI)和射频干扰(RFI)的影响，不存在电流泄漏或着火的风险。

· 可以把FOD放置在远离信号调理器的地方（远至2公里）。这些特性使得FOD适合于难以到达的位置和危险环境，例如那些含有爆炸性材料或容易遭受雷击的环境。

· FOD独特的设计基于一台安装在一根可移动轴上的薄膜菲佐干涉装置 (TFFI)。TFFI可以看作是一个空间分布的法布里-珀罗腔，其腔长随横向位置的变化而变化。把光纤端面面向TFFI表面安装，TFFI表面相对光纤端面移动，从而形成一个法布里-珀罗腔。把FOD连接到我们的法布里-珀罗光纤读数仪或数据记录仪上，它就成为了一个绝对位置和位移传感器。

· FOD体积小巧、不受电磁和射频干扰的影响、耐腐蚀、精度高、可靠性高等，是线性位置和位移测量的较好选择。

· 主要特点

· • 高分辨率

· • 本质安全

· • 不受电磁干扰EMI/射频干扰RFI的影响

· • 坚固的不锈钢防水外壳，适合户外使用

· 应用

· • 裂缝计:测定混凝土和砌体结构裂缝的开度

· • 接缝计:测量伸缩接缝的运动

· • 测量岩石中断层的运动

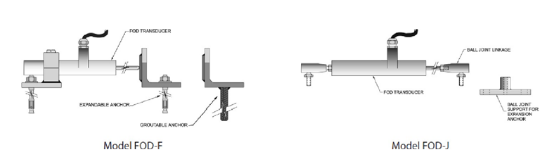

· 表面安装的FOD有两种型号：FOD-F和FOD-J。FOD-F安装在锚块上。其承载弹簧杆与锚固的基准面保持连续接触。

· FOD-J的两端固定在与锚固头相连接的球形接头上。该型号配有一个可伸缩的插杆，可以随着测量点之间的距离变化而自由进出外壳。

· 两个型号的FOD都可选配灌浆锚固头和膨胀螺栓锚固头。

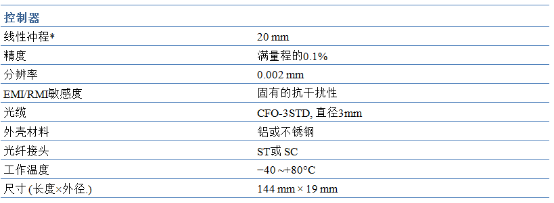

· 技术规格

*还可以提供量程为40,100,120mm的特别版，请联系我们以获取更多信息

传感器配置

订购须知

请指定：

• 型号

• 光缆长度

• 锚固头的类型

• 光纤读数仪

2.6 CCD

正垂和倒垂线垂线坐标仪

型号：正垂线和倒垂线

用途：正垂线和倒垂线用来准确测量建筑物垂直断面内各个高程点相对于一条垂线的相对水平位移，是观测建筑物挠度的一种简便有效的测量手段。

正垂和倒垂线垂线坐标仪

产品简介

• 容易监测

• 可靠性

• 精度高于大地线测量

正垂线和倒垂线用来准确测量建筑物垂直断面内各个高程点相对于一条垂线的相对水平位移，是观测建筑物挠度的一种简便有效的测量手段。

产品描述

正垂线

正垂线包括一根悬挂在高点上的垂线和一台位于低点固定在结构上的垂线坐标仪。垂线下端悬挂一个重锤，使垂线拉紧。重锤浸在阻尼油箱中，以抑制垂线的摆动。

倒垂线

用灌浆把锚块固定在基础内，垂线下端连接锚块。垂线上端连接浮筒，在浮力作用下，垂线在垂直方向上被拉紧并保持不动。锚固好之后，就可以用坐标仪测量沿着垂线上各个测点的绝对位移（挠度）。

可以用人工或电测的方式来监测正垂线和倒垂线的位置，电测方法采用遥测读数仪(参考RxTx 遥测垂线坐标仪的产品手册)。读数方法取决于监测的设计、位移的预期值和精度要求。

主要特点

• 较高精度和高分辨率

• 可靠性

• 精度高于大地测量

• 定期监测，无需频繁进行昂贵的测量

• 配上遥测垂线坐标仪后就能远程读数和自动数据采集

应用

• 监测大坝内部、坝基、核电站、高架桥和桥墩的位移

• 监测建筑物结构和基础的位移

• 为测绘监测方法提供参照

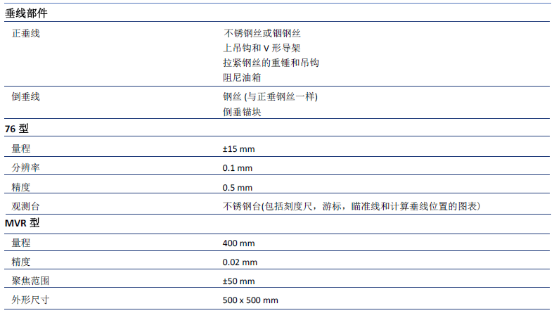

技术规格

人工读数选购件和解释

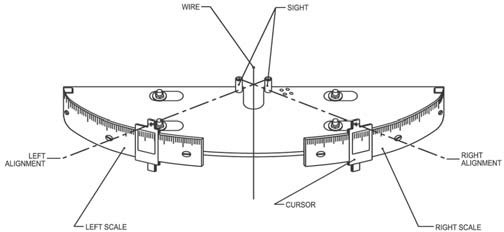

A)76型瞄准观测台

操作员调整游标的位置，使其与各自的瞄准线和垂线成一直线，然后就可以读数了。游标的位置直接从刻度尺和游标上读取。使用随每个观测台提供的图表把读数转换为垂线的位移值。

B)MVR型光学坐标仪

安装光学坐标仪前，需在读数点处永久设置一个基准底座，再把光学坐标仪放在基座的台面上，并与台面上的X和Y轴对齐。把镜头聚焦或对准垂线，然后读取游标当前的水平位移，从而完成测量。

订购须知

请指定：

• 垂线类型

• 垂线的长度

• 人工或遥测读数仪

选购附件

• 安装支架

• 蠕变试验仪，做恒定压力下的长期试验。

RxTx遥测垂线坐标仪

型号：RxTx

用途：RxTx遥测垂线坐标仪设计用来光学测量垂线在X、Y和Z轴（可选）上的相对位置。

RxTx 遥测垂线坐标仪

产品简介

•较高分辨率和高精度

• 坚固和耐候

• 3轴测量

RxTx遥测垂线坐标仪设计用来光学测量垂线在X、Y和Z轴（可选）上的相对位置。

产品说明

RxTx遥测垂线坐标仪是一款精密的水平和垂直位移光电测量设备。更具体地说，RxTx测量垂线在X、Y和Z轴(可选)上的相对位置。

它配有一台内置的数据记录仪，能够远程获取和存储读数。它有两个通信端口，接上选购的调制解调器后可以把数据传输到远程位置。可以通过另一个控制端口本地执行所有的指令，也可以通过通信网络上的专用或交换电话线路远程执行所有的指令。

RxTx遥测垂线坐标仪是一款较高精度和高稳定性的数字式仪器，安装在一个紧凑、坚固和耐候的机箱中。它有一个实用的插槽，无论是正垂线还是倒垂线，都不用拆开垂线系统就能安装。

主要特点

• 存储数据完整性保护系统

• 较高分辨率、高精度

• 有密码保护的存储器

• 三轴测量

• 配置存取

• 安装简单

应用

• 测量大坝、基础和其他结构的位移

• 在偏远地区的垂线系统装上它之后就成了一套无人值守的设备

• 垂线系统后装上它之后就能实时监测，并具有报警输出功能

• 遥测垂线坐标仪,垂线坐标仪,大坝垂线坐标仪

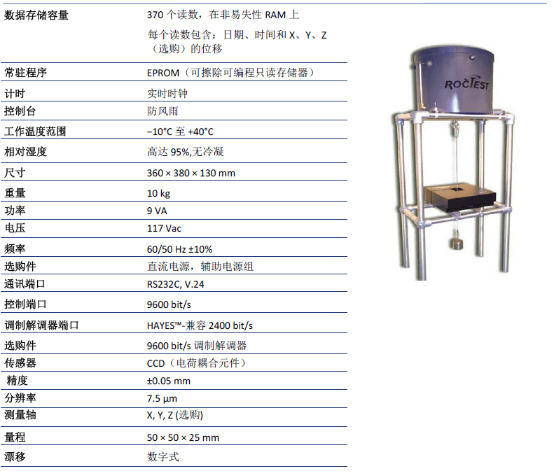

技术规格

订购须知

请指定：

• 垂线长度

• 选购附件

• Z轴测量

2.7激光

3DeMoN自动激光测距仪

型号：3DeMoN

用途：3DeMoN激光测距仪用于准确和非接触地测量距离，适合测量高温或难以接近的表面。

3DeMoN自动激光测距仪

产品说明

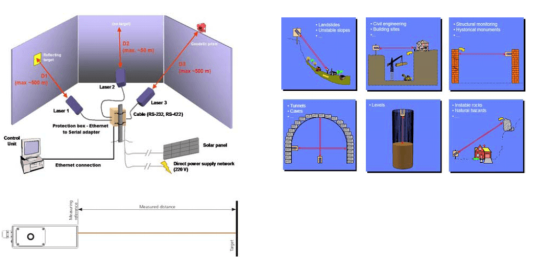

3DeMoN激光测距仪利用激光束的反射来精确、非接触地测量距离。

它是一套模块化的设备，包括电子部件、电源、数据通信设备和控制软件，能自动、连续地监测毫米级的运动。

它能在恶劣的工业环境或露天环境中测量高温或难以接近的表面。

3DeMoN激光测距仪是一套光学系统，它测量II级可见的红色激光束的飞行时间，从而较精确地计算测距仪与任何被测表面之间的距离。如果间距为50-65m，建议使用反光的表面。此外，为了精确跟踪反射目标的位置，必须配上取景器附件。

通过以太网协议转换器将测距仪连接到个人电脑，软件配置工具可以把不同的测量参数设置在测距仪的控制电子部件中，发出远程命令并存储测量的数据。

3DeMon有可配置的模拟和数字输出，使其可集成到许多自动化控制系统中。

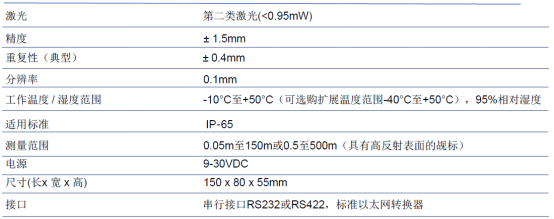

主要特点

• 毫米级的分辨率

• 测量范围从0.05米到150米，从0.5米到500米

• 串行接口（RS232和RS422）

• 在一根RS422电缆上接多达10套激光测距仪

• 位移监测

• 自动、连续、自主运行

• 灵活且可重新配置

• 快速安装

• 4个状态信号LED灯

• 供电电压范围宽（9~30VDC）

• 选购件：内置的加热器

应用

• 监测建筑物施工现场

• 历史遗迹维护

• 自然灾害风险管理

• 土木工程结构

• 液位测量

• 技术规格

技术规格

订购须知

请指定所需的测量范围（高达150米或500米）、工作温度范围（标准或扩展）以及所有所需的附件，如反射觇标、取景器、RS422连接电缆等。

选购附件

• 启动工具包（电源、电缆、取景器、反射觇标）

• 光学取景器，用于跟踪反射觇标。

• 不同长度和类型的串行电缆

• 铁氧体磁体

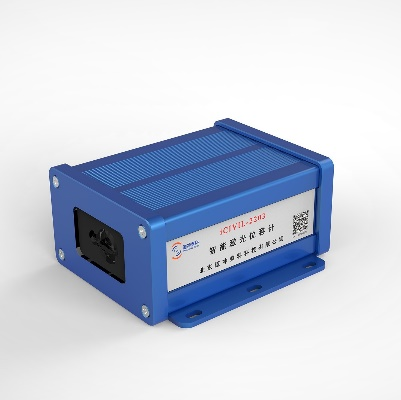

iCIVIL-2203智能激光位移计

型号：iCIVIL-2203

用途：应用于土木工程的变形测量与安全监测

iCIVIL-2203智能激光位移计采用激光测距技术，实现准确、非接触式和不间断的位移测量。具备时钟授时功能，可同步触发采集。具有体积小巧、安装方便、测量精度高、数据稳定等特点，可广泛的应用于土木工程的变形测量与安全监测。

应用范围：

隧道、竖井变形

桥梁结构变形

建筑物表面位移、变形

结构表面变形

历史古迹的变形监测

基坑监测

产品特点：

非接触测量

准确同步测量

远距离无线通讯

技术参数：

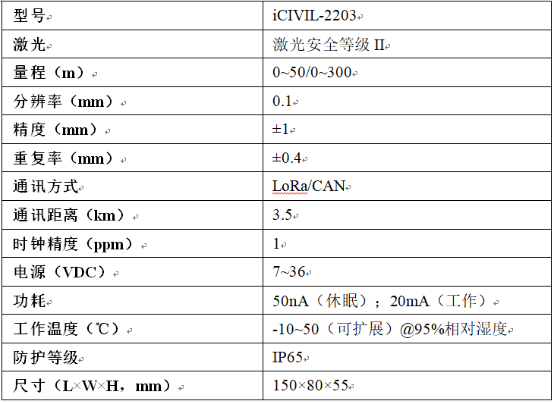

三压力/压强

电阻应变式

3-1-1土压计

KDC-PA/KDD-PA 土压计 200kPa~ 2MPa

型号：KDC-PA/KDD-PA

用途：土压力测量

KDC-PA和KDD-PA土压计采用防腐蚀不锈钢材质，外径为100mm，可用于海洋或沿海土木工程结构中的土压力测量，也可进行动态波压测量。KDC-PA的输入/输出电缆位于传感器的侧面，KDD-PA的输入/输出电缆位于传感器的背部。

防护等级：IP 68

特点：

采用全不锈钢材质，耐腐蚀

采用双膜片结构设计，减少受压表面的位移

型号	量程	额定输出	非线性	工作温度范围
KDC-200KPA	200kPa	约1mV/V (2000×10-6 应变)	2%RO	-20 ~ +60°C
KDD-200KPA
KDC-500KPA	500kPa		1%RO
KDD-500KPA
KDC-1MPA	1MPa
KDD-1MPA
KDC-2MPA	2MPa
KDD-2MPA

KDA-PA/KDB-PA 土压计 200kPa~ 2MPa

型号：KDA-PA/KDB-PA

用途：土压力测量

KDA-PA和KDB-PA土压计外径为200mm，用于建筑工地的土压测量。该类型传感器设计采用双膜片结构，可有效地减少受压表面的位移，从而不会干扰土壤应力分布。KDA-PA的输入/输出电缆位于传感器的侧面，用于土体内压力测量和路堤土压力监测；KDB-PA的输入/输出电缆位于传感器的背部，用于挡土墙中或结构墙体表面的压力测量。

防护等级：IP 68

特点：

采用双膜片结构设计，减少受压表面的位移

可测量动态土压力

型号	量程	额定输出	非线性	工作温度范围
KDA-200KPA	200kPa	约1mV/V (2000×10-6 应变)	2%RO	-20 ~ +60°C
KDB-200KPA
KDA-500KPA	500kPa		1%RO
KDB-500KPA
KDA-1MPA	1MPa
KDB-1MPA
KDA-2MPA	2MPa
KDB-2MPA

KDE-PA/KDF-PA 土压计 200kPa~ 2MPa

型号：KDE-PA/KDF-PA

用途：土压力测量

KDE-PA和KDF-PA土压计外径为50mm，尺寸小巧，采用双膜片结构，可用于模型试验中。KDE-PA的输入/输出电缆位于传感器的侧面，KDF-PA的输入/输出电缆位于传感器的背部。

防护等级：IP 68

特点：

采用全不锈钢材质，耐腐蚀

采用双膜片结构设计，减少受压表面的位移

可测量动态土压力

型号	量程	额定输出	非线性	工作温度范围
KDE-200KPA	200kPa	约 0.3mV/V (600×10-6 应变)	2%RO	-20 ~ +60°C
KDF-200KPA
KDE-500KPA	500kPa	约 0.5mV/V (1000×10-6 应变)
KDF-500KPA
KDE-1MPA	1MPa
KDF-1MPA
KDE-2MPA	2MPa
KDF-2MPA

KDG-PA/KDH-PA 荷载传感器式土压计 200kPa~ 2MPa

型号：KDG-PA/KDH-PA

用途：土压力测量

KDG-PA和KDH-PA荷载传感器式土压计采用不锈钢材质，外径为100mm，具备较高的抗侧压能力。KDG-PA和KDH-PA的不同在于电缆方向。

防护等级：IP 68

特点：

采用全不锈钢材质，耐腐蚀

相比膜片结构更稳定

型号	量程	额定输出	非线性	工作温度范围
KDG-200KPA	200kPa	约 1mV/V (2000×10-6 应变)	1%RO	-20 ~ +60°C
KDH-200KPA
KDG-500KPA	500kPa
KDH-500KPA
KDG-1MPA	1MPa
KDH-1MPA
KDG-2MPA	2MPa
KDH-2MPA

KDJ-PA/KDK-PA 荷载传感器式土压计

型号：KDJ-PA/KDK-PA

用途：土压力测量

KDJ-PA和KDK-PA荷载传感器式土压计采用不锈钢材质，外径为200mm，具备较高的抗侧压能力。两种型号的不同在于电缆方向。

防护等级：IP 68

特点：

采用全不锈钢材质，耐腐蚀

相比膜片结构更稳定

型号	量程	额定输出	非线性	工作温度范围
KDJ-200KPA	200kPa	约 1mV/V (2000×10-6 应变)	1%RO	-20 ~ +60°C
KDK-200KPA
KDJ-500KPA	500kPa
KDK-500KPA
KDJ-1MPA	1MPa
KDK-1MPA
KDJ-2MPA	2MPa
KDK-2MPA

3-1-2腔式压力传感器

PW-PAH 高温压力传感器 2 ~ 50MPa

型号：PW-PAH

用途：用于高温环境下的液体如油和水、或空气等气体的压力测量

PW-PAH压力传感器设计用于高温环境下的液体如油和水、或空气等气体的压力测量。该传感器结构小巧，可用于狭窄空间。量程有2/5/10/20/50MPa可选。

防护等级：IP 65

特点：

可用于高温环境

小型轻量

易于操作

型号	量程	额定输出	非线性	工作温度范围
PW-2MPAH	2MPa	2mV/V (4000×10-6 应变)±25%	0.3%RO	-40 ~ +170°C
PW-5MPAH	5MPa
PW-10MPAH	10MPa
PW-20MPAH	20MPa
PW-50MPAH	50MPa

PWH-PA 高量程压力传感器 70 ~ 200MPa

型号：PWH-PA

用途：用于工厂、生产线控制，千斤顶等各种领域的压力测量

PWH-PA高量程压力传感器采用高强度不锈钢制作的密封结构，可实现长时间稳定的高精度测量。该传感器可应用于工厂、生产线控制，千斤顶压力测量等各种领域。

防护等级：IP 65

特点：

稳定性佳、高精度

易于操作

型号	量程	额定输出	非线性	工作温度范围
PWH-70MPA	70MPa	1mV/V (2000×10-6 应变)±1%	0.2%RO	-20 ~ +70°C
PWH-100MPA	100MPa
PWH-150MPA	150MPa
PWH-200MPA	200MPa

PW-PA 压力传感器 100kPa ~ 50MPa

型号：PW-PA

用途：用于生产线、工厂或者实验室内的液体压力、空气压力的测量

PW-PA压力传感器可实现长时间稳定的高精度测量，可应用于生产线、工厂或者实验室内的液体压力、空气压力的测量。

防护等级：

PW-100KPA/PW-200KPA：IP 42

PW-500KPA ~ PW-50MPA：IP 65

特点：

稳定性佳、高精度

易于操作

型号	量程	额定输出	非线性	工作温度范围
PW-100KPA	100kPa	1mV/V (2000×10-6 应变)±1%	0.3%RO	-20 ~ +70°C
PW-200KPA	200kPa	1.5mV/V (3000×10-6 应变)±1%	0.3%RO
PW-500KPA	500kPa		0.2%RO
PW-1MPA	1MPa
PW-2MPA	2MPa	2mV/V (4000×10-6 应变)±1%
PW-5MPA	5MPa
PW-10MPA	10MPa
PW-20MPA	20MPa
PW-30MPA	30MPa
PW-50MPA	50MPa

3-1-3平模式压力传感器

PWFC-PB 平膜压力传感器 2 ~ 50MPa

型号：PWFC-PB

用途：适合狭小空间内的压力控制系统或压力测量，可应用于生产线压力控制、气缸压力测量等多领域。

PWFC-PB平膜压力传感器尺寸小巧，其安装螺纹仅为G1/8 (PF1/8)，同时对压力变化的高响应使其很适合狭小空间内的压力控制系统或压力测量。该传感器可应用于生产线压力控制、气缸压力测量等多领域。

防护等级：IP 67

特点：

响应佳

结构紧凑

易于操作

型号	量程	额定输出	非线性	工作温度范围
PWFC-2MPB	2MPa	1.5mV/V (3000×10-6 应变)±25%	0.5%RO	-20 ~ +70°C
PWFC-5MPB	5MPa	2mV/V (4000×10-6 应变)±25%
PWFC-10MPB	10MPa
PWFC-20MPB	20MPa
PWFC-50MPB	50MPa

PWF-PB 平膜压力传感器 1 ~ 50MPa

型号：PWF-PB

用途：适合压力动态变化情况下的测量，用于管道波动压力、气缸压力测量等各个领域

PWF-PB平膜压力传感器的受压面为安装螺钉的顶部，因此适合压力动态变化情况下的测量。该传感器可应用于管道波动压力、气缸压力测量等各个领域。

防护等级：IP 67

特点：

响应佳

结构紧凑

易于操作

型号	量程	额定输出	非线性	工作温度范围
PWF-1MPB	1MPa	1.75mV/V (3500×10-6 应变)±25%	0.5%RO	-20 ~ +70°C
PWF-2MPB	2MPa
PWF-5MPB	5MPa
PWF-10MPB	10MPa
PWF-20MPB	20MPa
PWF-50MPB	50MPa

3-1-4螺栓式压力传感器

PWFA-PA 内置放大器的小型高温压力传感器 2 ~ 20MPa

型号：PWFA-PA

用途：可实现高温范围下的动态测量，适用于车内测量如发动机、变速箱或油泵等的油压测量

PWFA-PA是一种M8螺栓式的平膜压力传感器，采用应变计作为敏感元件，内置一个应变放大器。PWFA-PA尺寸小巧，可实现高温范围下的动态测量，适用于车内测量如发动机、变速箱或油泵等的油压测量。不需要与外部的放大器结合，便可实现紧凑的汽车测量系统。该传感器具有六角头螺栓（M8）形状，可以很容易地安装在螺丝孔中。

防护等级：IP 65

特点：

防振特性佳

工作温度高达+120°C

重量仅45g，低于常规产品的1/2

安装后总长度为32mm，小于常规产品的1/3

型号	量程	输出电压	非线性	工作温度范围
PWFA-2MPA	2MPa	0.5 ~ 5 V	0.5%RO	-20 ~ +120°C
PWFA-5MPA	5MPa
PWFA-10MPA	10MPa
PWFA-20MPA	20MPa

PWFE-PA 螺栓式平膜压力传感器 2 ~ 20MPa

型号：PWFE-PA

用途：螺栓式的平膜压力传感器，尺寸小巧，可实现高温环境下的动态测量，因此适合用于发送机周围的各种压力测量

PWFE-PA是螺栓式的平膜压力传感器，尺寸小巧，可实现高温环境下的动态测量，因此适合用于发动机周围的各种压力测量。带法兰的六角头螺栓（M6）形状非常易于安装到螺纹孔中。

防护等级：IP 67

特点：

响应佳

螺栓式（M6），易于安装

工作温度高达+150°C

小型轻量

型号	量程	额定输出	非线性	工作温度范围
PWFE-2MPA	2MPa	1.5mV/V (3000×10-6 应变)±25%	1%RO	-20 ~ +150°C
PWFE-5MPA	5MPa	1.5mV/V (3000×10-6 应变)±25%	1%RO
PWFE-10MPA	10MPa	1.75mV/V (3500×10-6 应变)±25%	0.5%RO
PWFE-20MPA	20MPa	1.75mV/V (3500×10-6 应变)±25%	0.5%RO

PWFD-PB 螺栓式平膜压力传感器 2 ~ 20MPa

型号：PWFD-PB

用途：螺栓式的平膜压力传感器，尺寸小巧，可实现高温环境下的动态测量，因此适合用于发送机周围的各种压力测量

PWFD-PB是螺栓式的平膜压力传感器，尺寸小巧，可实现高温环境下的动态测量，因此适合用于发动机周围的各种压力测量。带法兰的六角头螺栓（M8）形状易于安装到螺纹孔中。

防护等级：IP 67

特点：

响应佳

工作温度高达+150°C

小型轻量

螺栓式（M8），易于安装

型号	量程	额定输出	非线性	工作温度范围
PWFD-2MPB	2MPa	1.5mV/V (3000×10-6 应变)±25%	0.5%RO	-20 ~ +150°C
PWFD-5MPB	5MPa	2mV/V (4000×10-6 应变)±25%
PWFD-10MPB	10MPa
PWFD-20MPB	20MPa

3-1-5超小型压力传感器

PDA-PB/PDB-PB 超小型压力传感器_土压计 50kPa ~ 3MPa

型号：PDA-PB/PDB-PB

用途：超小型，易于操作，模型试验适用

PDA-PB和PDB-PB超小型压力传感器的敏感元件直径为7.6mm，厚度为2mm，并且拥有简单的防水结构，因此可用于短时间的水下测量。根据其电缆出口的方向分为PDA-PB和PDB-PB两种型号。

注：如果水下使用时间过长，其防水性能可能会下降。

防护等级：IP 67

特点：

超小型，易于操作

模型试验适用

可用于水下测量

型号	量程	额定输出	非线性	工作温度范围
PDA-50KPB	50kPa	0.5mV/V (1000×10-6 应变)	1%RO	-20 ~ +70°C
PDB-50KPB
PDA-100KPB	100kPa	0.75mV/V (1500×10-6 应变)
PDB-00KPB
PDA-200KPB	200kPa	1mV/V (2000×10-6 应变)
PDB-200KPB
PDA-500KPB	500kPa
PDB-500KPB
PDA-1MPB	1MPa
PDB-1MPB
PDA-2MPB	2MPa
PDB-2MPB
PDA-3MPB	3MPa
PDB-3MPB

四加速度/速度

4.1电阻应变式

单轴

ARS-A 高灵敏度加速度传感器 10m/s2

型号：ARS-10A

用途：小型的加速度传感器，适用于机械和结构包括桥梁索力的振动方式测量

ARS-A是一种小型的加速度传感器，适用于机械和结构包括桥梁索力的振动方式测量。在10m/s2下30000×10-6应变的高灵敏度使其可实现微小振动测量。

防护等级：IP 61

特点：

结构紧凑

高灵敏度

易于安装

型号

量程

额定输出

非线性

工作温度范围

ARS-10A

10m/s2

约 15mV/V

(30000×10-6 应变)

1%RO

-10 ~ +60°C

ARF-A 低量程加速度传感器 10 ~ 500m/s2

型号：ARF-A系列

用途：用于测量机械、汽车、船舶、土木工程结构和建筑物等受振动时的加速度

ARF-A加速度传感器用于测量机械、汽车、船舶、土木工程结构和建筑物等受振动时的加速度。该传感器小型轻量，并可测量直流电平。

防护等级：IP 61

特点：

直流电平测量

结构紧凑

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARF-10A	10m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +50°C
ARF-20A	20m/s2
ARF-50A	50m/s2
ARF-100A	100m/s2
ARF-200A	200m/s2
ARF-500A	500m/s2

ARE-A 高量程加速度传感器 1000 ~ 10000m/s2

型号：ARE-A

用途：用于测量相对较强振动下结构的加速度

ARE-A加速度传感器用于测量相对较强振动下结构的加速度，小巧轻量，易于操作。

防护等级：IP 61

特点：

小型轻量

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARE-1000A	1000m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +50°C
ARE-2000A	2000m/s2			-10 ~ +50°C
ARE-5000A	5000m/s2			-10 ~ +60°C
ARE-10000A	10000m/s2			-10 ~ +60°C

ARH-A 防水型低量程加速度传感器 10 ~ 500m/s2

型号：ARH-A系列

用途：采用防水结构，可安装在水下、地下或埋设在混凝土中。防水结构使其可用于恶劣环境下或户外

ARH-A加速度传感器采用防水结构，可安装在水下、地下或埋设在混凝土中。防水结构使其可用于恶劣环境下或户外。

防护等级：IP 67

特点：

可耐500kPa水压

直流电平测量

小型轻量

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARH-10A	10m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +50°C
ARH-20A	20m/s2
ARH-50A	50m/s2
ARH-100A	100m/s2
ARH-200A	200m/s2
ARH-500A	500m/s2

ARJ-A 高响应加速度传感器 50 ~ 2000m/s2

型号：ARJ-A系列

用途：用于机械、汽车、船舶、土木工程结构或建筑的加速度测量

ARJ-A加速度传感器尺寸小、高响应，可用于机械、汽车、船舶、土木工程结构或建筑的加速度测量。

防护等级：IP 61

特点：

小型轻量

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARJ-50A	50m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +60°C
ARJ-100A	100m/s2			-10 ~ +50°C
ARJ-200A	200m/s2
ARJ-500A	500m/s2
ARJ-1000A	1000m/s2
ARJ-2000A	2000m/s2

双轴

ARJ-A-D 高响应2轴加速度传感器 50 ~ 2000m/s2

型号：ARJ-A-D系列

用途：用于机械、汽车、船舶、土木工程结构或建筑的加速度测量

ARJ-A-D加速度传感器尺寸小、高响应，可用于机械、汽车、船舶、土木工程结构或建筑的加速度测量。ARJ-A-D的尺寸和重量与单轴型号ARJ-A的几乎相同。

防护等级：IP 61

特点：

小型轻量

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARJ-50A-D	50m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +60°C
ARJ-100A-D	100m/s2			-10 ~ +50°C
ARJ-200A-D	200m/s2
ARJ-500A-D	500m/s2
ARJ-1000A-D	1000m/s2
ARJ-2000A-D	2000m/s2

三轴

ARF-A-T 低量程3轴加速度传感器 20 ~ 500m/s2

型号：ARF-A-T系列

用途：可同时测量X,Y,Z三轴方向的加速度，小型轻量并可以少的相互干扰实现高精度测量

ARF-A-T加速度传感器可同时测量X,Y,Z三轴方向的加速度，小型轻量并可以少的相互干扰实现高精度测量。

防护等级：IP 61

特点：

3轴方向同时测量

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARF-20A-T	20m/s2	0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +50°C
ARF-50A-T	50m/s2
ARF-100A-T	100m/s2
ARF-200A-T	200m/s2
ARF-500A-T	500m/s2

ARM-A-T 小型3轴加速度传感器 100 • 400m/s2

型号：ARM-A-T

用途：用于机械、汽车、船舶、土木工程和建筑领域中的加速度测量

ARM-A-T小型3轴加速度传感器可用于机械、汽车、船舶、土木工程和建筑领域中。

防护等级：IP 61

特点：

小型轻量级的应变式传感器

重量和体积为常规传感器的1/2

3轴的重心位置一致

易于操作

型号	量程		额定输出	非线性	工作温度范围
ARM-A-T	X 方向	100m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +60°C
	Y 方向	100m/s2
	Z 方向	400m/s2

ARE-A-T 高量程3轴加速度传感器 1000 ~ 5000m/s2

型号：ARE-A-T系列

用途：可同时测量X,Y,Z三轴方向的加速度，小型轻量并可以少的相互干扰实现高精度测量

ARE-A-T加速度传感器可同时测量X,Y,Z三轴方向的加速度，小型轻量并可以少的相互干扰实现高精度测量。

防护等级：IP 61

特点：

3轴方向同时测量

较少的相互干扰

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARE-1000A-T	1000m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +50°C
ARE-2000A-T	2000m/s2			-10 ~ +50°C
ARE-5000A-T	5000m/s2			-10 ~ +60°C

ARJ-A-T 高响应3轴加速度传感器 50 ~ 2000m/s2

型号：ARJ-A-T系列

用途：可用于机械、汽车、船舶、土木工程结构或建筑等的加速度测量

ARJ-A-T加速度传感器可用于机械、汽车、船舶、土木工程结构或建筑等的加速度测量。该传感器小型轻量、响应度高，高度为14mm，与2轴ARJ-A-D相同，重量约为2轴重量的两倍。

防护等级：IP 61

特点：

小型轻量

易于安装

型号	量程	额定输出	非线性	工作温度范围
ARJ-50A-T	50m/s2	约 0.5mV/V (1000×10-6 应变)	1%RO	-10 ~ +60°C
ARJ-100A-T	100m/s2			-10 ~ +50°C
ARJ-200A-T	200m/s2
ARJ-500A-T	500m/s2
ARJ-1000A-T	1000m/s2
ARJ-2000A-T	2000m/s2

4.2FBG光纤布拉格光栅

MuST-FBG 单轴加速度计

型号：

用途：这款加速度计适用于各类应用领域，它是传统加速度计的光纤版本，对环境诱导的噪声具有固有的不敏感性。

MuST-FBG 单轴加速度计

产品说明

这款加速度计的特点是：高精度和高分辨率，以及全光纤设计，确保对电火花和电磁/射频干扰（EMI/RFI）的固有免疫力。如果加速度计端部采用Torlon®塑料选购件，那么它适用于要求使用没有金属部件的无源元件的应用。

这款加速度计与大多数常见的FBG(光纤布拉格光栅)测量仪相兼容，集紧凑尺寸、高耐腐蚀性和恶劣环境以及长期可靠性于一身。它也适用于遥感，它可以安装在距离测量仪几公里的地方。它具有固有的多路复用功能，可以在一根光纤中串联大量加速度计。因此，该款加速度计适用于难以到达的位置和大规模的传感网络。

主要特点

• 高灵敏度

• 轻便的传感器端部

• 本质安全的设计

• 对EMI/RFI免疫

• 与大多数常见的FBG测量仪相兼容

• 全介质设计

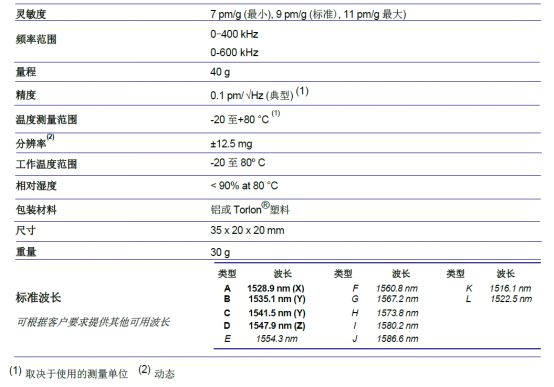

技术规格

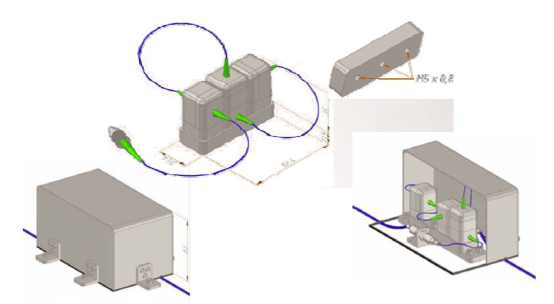

传感器示意图

订购须知

12.1030 MuST 单轴倾角计；12.1031 MuST双轴倾角计；12.1032 MuST 三轴倾角计

选购件: 最多装3个加速度计的固定支架，包括接头，带适配器的L形支架。

选购件: 户外用不锈钢防护罩

BA-MA型光纤光栅MEMS加速度计

型号：BA-MA02/ BA-MA10/ BA-MA100

用途：应用于地震监测、建筑桥梁健康监测与测试、工业系统结构监测与测试、海洋平台结构监测等领域

BA-MA光纤MEMS加速度计

BA-MA02光纤MEMS加速度计是一种单分向的宽频带加速度传感器，采用21世纪新近发展的微米/纳米加工技术（micro/nanotechnology），将加速度检测质量块、弹性支撑体、光学反射微镜、光入射及出射波导直接集成在一个微小的芯片上，具有无源无电、抗电磁干扰、体积小巧、远距离光信号传输等诸多优点。

BA-MA02光纤MEMS加速度计灵敏度高，动态范围大、线性度好、低频从0Hz开始，具有平坦的频率特性响应、相位呈线性变化，技术参数一致性好、性能稳定。

BA-MA02光纤MEMS加速度计应用于地震监测、建筑桥梁健康监测与测试、工业系统结构监测与测试、海洋平台结构监测等领域。

技术参数：

型号	BA-MA02	BA-MA10	BA-MA100
量程	±2g	±10g	±100g
分辨率	0.5mg	2mg	10mg
线性度	0.999	0.999	0.999
频响范围	0～100Hz	0～400Hz	0～1000Hz
工作温度范围	-60℃～110℃（可定制-100℃～300℃宽温型）
传输距离	10km
外形尺寸	9mm×9mm×20mm

4.3MEMS

ARGH-A-T 小型·高响应·高量程3轴加速度传感器 1000m/s2

型号：ARGH-1000A-T

用途：小型、轻量、高响应的MEMS三轴加速度传感器

ARGH-A-T是一款小型、轻量、高响应的MEMS三轴加速度传感器。使用时不需要外部电源，连接到直流型动态应变测量仪器，简便易用。外形紧凑，坚固耐用，可用于机械、车辆、船舶、土木工程和建筑等领域的测量。

防护等级：IP 61

特点：

•小巧轻便

•可以在3个方向上进行测量

•响应频率范围宽

•允许过载比应变式加速度传感器大，坚固

•可以从直流水平测量

•无需外部电源，只需连接到仪器

•内置放大器可在与应变式加速度传感器相同的输出电平下进行测量

•电缆延长不会使灵敏度降低

适用测量仪：

● 应变全桥单元(TMR-321)

● 应变1G2G4G单元(TMR-322)

● 小型动态应变仪(DC-204R/DC-204Ra)

● PC控制型动态应变仪 (DC-004P)

● 手持式动态应变仪 (DH-14A)

● T-ZACCS3掌上荷载读数仪(MM-014L)

型号	量程	额定输出	非线性	工作温度范围
ARGH-1000A-T	1000m/s2	相当于1800×10-6应变 ±10%	2％RO	-10 ~ +60°C

ARGL-A-T 小型·高响应·低量程3轴加速度传感器 100m/s2

型号：ARGL-100A-T

用途：小型、轻量、高响应的MEMS三轴加速度传感器

ARGL-A-T是一款小型、轻量、高响应的MEMS三轴加速度传感器。使用时不需要外部电源，连接到直流型动态应变测量仪器，简便易用。外形紧凑，坚固耐用，可用于机械、车辆、船舶、土木工程和建筑等领域的测量。

防护等级：IP 61

特点：

•小巧轻便

•形状与单轴型相同，并且可以在3个方向上进行测量

•良好的温度和频率特性

•响应频率范围宽

•三个方向的输出使用一根输入/输出电缆测量

•允许过载比应变式加速度传感器大，坚固

•可以从直流水平测量

•无需外部电源，只需连接到仪器

•内置放大器可在与应变式加速度传感器相同的输出电平下进行测量

•电缆延长不会使灵敏度降低

适用测量仪：

● 应变全桥单元(TMR-321)

● 应变1G2G4G单元(TMR-322)

● 小型动态应变仪(DC-204R/DC-204Ra)

● PC控制型动态应变仪 (DC-004P)

● 手持式动态应变仪 (DH-14A)

● T-ZACCS3掌上荷载读数仪(MM-014L)

型号	量程	额定输出	非线性	工作温度范围
ARGL-100A-T	100m/s2	相当于800×10-6应变 ±15%	2％RO	-10 ~ +60°C

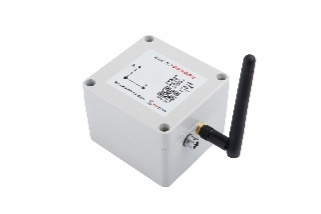

iCIVIL-2307 无线加速度计

型号：iCIVIL-2307

用途：适用于结构物的振动监测

iCIVIL-2307无线加速度计采用MEMS加速度传感器，结构坚固紧凑、体积小巧，适用于结构物的振动监测。本地模拟信号采集后转数字信号无线发送，消除了长电缆传输夹杂的噪声干扰，提高了设备的测量精度和抗干扰能力。节点采用电池供电，操作简单、便于安装。

应用范围：

桥梁检测及健康监测

轨道交通振动测试

土木工程检测，如大型建筑、地基、大坝等振动测试

产品特点：

无线通讯

测量精度高，使用32位A/D转换器

支持多个传感器同步采样

抗干扰能力强，低功耗

技术参数：

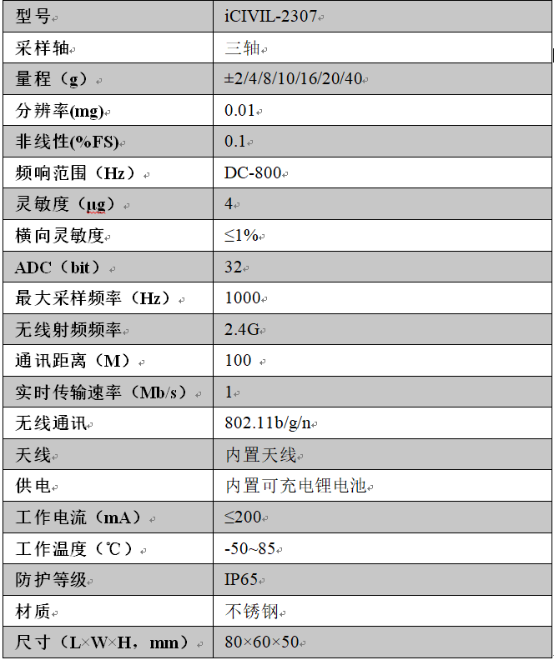

A2512 加速度传感器

型号：A2512

用途： A2512加速度计设计用于需要长电缆长度、恶劣现场条件下的动态结构测试。这种坚固、防风雨的集成化MEMS 传感器可用于要求低噪声和长期稳定性的零至中频应用场景中

A2512加速度计设计用于需要长电缆长度、恶劣现场条件下的动态结构测试。

这种精度高、坚固、防风雨的集成化MEMS 传感器可用于要求低噪声和长期稳定性的零至中频应用场景中。提供单轴、双轴和三轴版本，每个型号的安装简便，量程范围为±2g至±100g。

特点

+ 可重复使用；

+ 设计防护等级≥IP67；

+ 氮气阻尼；

+ 高稳定性；

+ 低功率要求；

+ 提供多种安装选项；

+ 工业电缆，定制长度；

+ N.I.S.T. 可追踪、可校准，

9~30Vdc输入电压范围；

+ 高差分输出(±2.0 Vdc)；

+ 响应低至0Hz

应用

+ 索力测量；

+ 结构振动测试与监测；

+ 地震监测/探测；

+ 结构模态分析；

+ 车辆动力学；

+ 碰撞检测；

+ 长引线环境 (长达1,500 ft/460 m)

规格

单轴型号	UA2512-002	UA2512-005	UA2512-010	UA2512-025	UA2512-050	UA2512-100
双轴型号	BA2512-002	BA2512-005	BA2512-010	BA2512-025	BA2512-050	BA2512-100
三轴型号	TA2512-002	TA2512-005	TA2512-010	TA2512-025	TA2512-050	TA2512-100
量程 (g) 1	±2	±5	±10	±25	±50	±100
频率响应 [标称值, 3dB] (Hz)	0-300	0-400	0-600	0-900	0-1200	0-1400
差分灵敏度 (mV/g)	1000	400	200	80	40	20
激励电压	9-30 Vdc
输出	±2.0 Vdc （满量程输出）
操作温度范围 2	-58° to +176 °F (-50° to +80 °C)
尺寸	2.45 x 1.80 x 1.10 in (62.2 x 45.7 x 27.9 mm)
外壳材料	机加工6061铝合金
耐腐蚀性	硬质阳极氧化 (MIL-A-8625 Type III标准)
防护等级	设计防护等级IP67
1 可提供更高的量程，请单独咨询
2 温度限制基于传感器电缆工作温度，更宽温度范围电缆选项请单独咨询。

A1512 加速度传感器

型号：A1512

用途：A1512加速度传感器设计用于在恶劣的现场条件下进行动态结构测试。这种坚固、防风雨的集成化MEMS传感器可用于要求低噪声和长期稳定性的零至中频应用场景中。

A1512加速度传感器设计用于在恶劣的现场条件下进行动态结构测试。这种坚固、防风雨的集成化MEMS传感器可用于要求低噪声和长期稳定性的零至中频应用场景中。提供单轴、双轴和三轴版本，每个型号的安装简便，量程范围为±2g至±100g 。

特点

+ 可重复使用；

+ 设计防护等级IP67；

+ 氮气阻尼；

+ 高稳定性；

+ 低功率要求；

+ 提供多种安装选项；

+ 工业电缆，定制长度；

+ N.I.S.T.可追踪、可校准，高差分输出 (±2.0 VDC)；

+ 响应低至0 Hz。

应用

+ 索力测量；

+ 结构振动测试与监测；

+ 地震监测/探测；

+ 结构模态分析；

+ 车辆动力学；

+ 碰撞检测。

规格

单轴型号	UA1512-002	UA1512-005	UA1512-010	UA1512-025	UA1512-050	UA1512-100
双轴型号	BA1512-002	BA1512-005	BA1512-010	BA1512-025	BA1512-050	BA1512-100
三轴型号	TA1512-002	TA1512-005	TA1512-010	TA1512-025	TA1512-050	TA1512-100
量程 (g) 1	±2	±5	±10	±25	±50	±100
频率响应 [标称值, 3dB] (Hz)	0-300	0-400	0-600	0-900	0-1200	0-1400
差分灵敏度 (mV/g)	1000	400	200	80	40	20
激励电压	+5.0 Vdc ±5%
输出	±2.0 Vdc （满量程输出）
操作温度范围 2	-58° to +176 °F (-50° to +80 °C)
尺寸
单轴	0.80 in x 1.95 in x 0.49 in (20.3 mm x 49.5 mm x 12.4 mm)
双轴	2.0 in x 1.01 in x 1.07 in (50.8 mm x 26.8 mm x 27.2 mm)
三轴	2.0 in x 1.01 in x 1.07 in (50.8 mm x 26.8 mm x 27.2 mm)
外壳材料	机加工6061铝合金
耐腐蚀性	硬质阳极氧化 (MIL-A-8625 Type III标准)
防护等级	设计防护等级≥IP67
1 可提供更高的量程，请单独咨询
2 温度限制基于传感器电缆工作温度，更宽温度范围电缆选项请单独咨询。

ARGH-A 小型高响应·大量程单轴加速度传感器 1000m/s2

型号：ARGH-1000A

用途：一款小型、轻量、高响应的大量程加速度传感器，用于机械、车辆、船舶、土木工程和建筑等领域的测量。

适用于直流型动态应变仪的MEMS加速度传感器

ARGH-A是一款小型、轻量、高响应的大量程加速度传感器。使用时不需要外部电源，连接到直流型动态应变测量仪器，简便易用。可用于机械、车辆、船舶、土木工程和建筑等领域的测量。

防护等级：IP 61

特点：

•小型轻量

•响应频率范围宽

•单轴测量

•允许过载比应变式加速度传感器大

•可以从直流水平测量

•无需外部电源，只需连接到仪器

•内置放大器可在与应变式加速度传感器相同的输出电平下进行测量

适用测量仪：

● 应变全桥单元(TMR-321)

● 应变1G2G4G单元(TMR-322)

● 小型动态应变仪(DC-204R/DC-204Ra)

● PC控制型动态应变仪 (DC-004P)

● 手持式动态应变仪 (DH-14A)

● T-ZACCS3掌上荷载读数仪(MM-014L)

型号	量程	额定输出	非线性	工作温度范围
ARGH-1000A	1000m/S2	相当于1800×10-6应变 ±10%	2％RO	-10 ~ +60°C

五应力/应变

5.1振弦式

IRHP和IRCL振弦式钢筋计

型号：IRHP、IRCL

用途：钢筋计和姊妹杆用于测量钢筋混泥土中钢筋的荷载或混泥土结构的应变。

IRHP和IRCL振弦式钢筋计

产品说明

钢筋计或姊妹杆是一款荷载传感元件，由一根中空的钢筋和一个同轴安装的振弦应变计组成。用振弦应变计直接测量钢筋所承受的拉压荷载。每个钢筋计都单独校准，建立应变和荷载的相关关系。

钢筋计或姊妹杆装有一个集成的温度传感器。IRHP型号是指标准尺寸的钢筋计，而IRCL型号是指姊妹杆。

主要特点

• 坚固,防水结构

• 高稳定性和灵敏度

• 适用于大多数钢筋尺寸

• 可用作姊妹杆，加入到加固钢筋中或浇筑到钻孔中作地面支撑

• 不受弯曲的影响

• 长期的稳定性

• 集成的热敏电阻，用于温度监测

应用

• 大坝

• 基桩监测

• 矿山安全

• 地表和地下开挖

• 监测隧道衬砌的应力

• 岩体加固和支撑

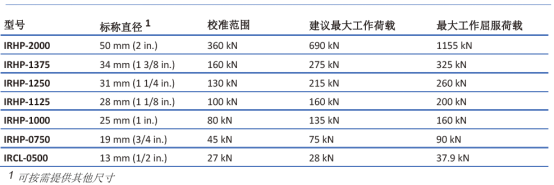

技术规格

订购须知

请指定:

钢筋直径

电缆长度和类型

选购附件

钢筋接头

读数仪: MB-3T(L),SENSLOG

C-110 埋入式振弦应变计

型号：C-110

用途：C-110型应变计被埋入到细骨料混凝土中，用来测量应力变化引起的应变。如果已知被测材料的弹性模量，则可以计算应力的大小(除了加载引起的应力)。

C-110 埋入式振弦应变计

产品简介

• 精度高、坚固

• 耐腐蚀

• 双线圈

C-110型埋入式振弦应变计安装有电磁激振线圈和接收线圈，具有精度高、坚固、耐腐蚀的特点。

产品说明

C-110型埋入式振弦应变计由一个薄壁钢管组成，其中安装有钢弦，其末端有两个用低变形模量钎料焊接的钢头。这两个钢头的法兰之间的距离决定了应变计的标距长度。应变计中部有一个长方形小盒子，里面装有电磁激振线圈和接收线圈。

通过测量其中一个电磁线圈的电阻能获得应变计的温度数据，在这种情况下，这款应变计配有一根五芯电缆。当不需要测量温度时，使用一根四芯电缆。

除非另有说明，出厂时应变计的张力调整在中间量程。一半量程用来测量拉伸应变，另一半量程用来测量压缩应变。

C-110型应变计被埋入到细骨料混凝土中，用来测量应力变化引起的应变。如果已知被测材料的弹性模量，则可以计算应力的大小(除了加载引起的应力)。就混凝土而言，需要知道温度、蠕变和自生反应的影响。

主要特点

• 长期可靠性

• 高分辨率和高精度

• 外壳坚固，耐冲击和耐腐蚀

• 易于安装和使用

• 无需维护

• 输出的频率信号易于处理，并适合长距离传输

• 集成有温度传感器

• 标准耐水压至1500kPa

• 在持续和阻尼模式下测量频率

应用

• 大坝

• 核电站

• 桥梁和高架桥

• 大型建筑

• 隧道衬砌

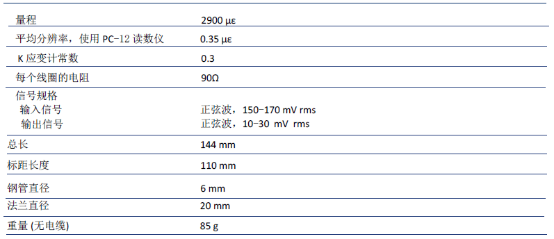

技术规格

读数和解释

这个型号的应变计和所有Telemac公司生产的振弦式传感器均可使用Telemac PC-12读数仪或SENSLOG自动数据采集系统来测读。与所有振弦传感器一样，均可使用一个或两个线圈在持续或阻尼激振模式下记录读数。双线圈电路能确保振弦传感器具有较长的使用时间。两个法兰之间的混凝土变形导致应变计钢弦的长度和振动频率的变化。频率和钢弦长度之间的关系是每个振弦传感器的特性，可以使用传感器灵敏系数K和以下公式计算应变:

ΔL/L =K×625 ×10-5×(N2−N02)

式中：

ΔL/L=应变

K =传感器灵敏系数

N0=初始频率

N =当前频率

订购须知

• 电缆长度

• 钢弦张力的设置，如果不是标准设置

EM 系列埋入式振弦应变计

型号：EM-5

用途：EM系列振弦应变计埋入在混凝土结构中，用于监测应变的变化,当弹性模量已知时，可评估应力变化。

EM-5系列埋入式振弦应变计

产品介绍：

EM埋入式振弦应变计由一根钢弦保护管连接的两个法兰盘端块组成。固定在两个端块上的一组O形圈把钢弦密封在保护管内。两端块都有一个扁平的圆形法兰，能将混凝土的变形传递到钢弦上。一个电磁线圈安装在应变计的中部，用于激振钢弦和读取频率信号。混凝土中产生的应变改变了钢弦中的张力，从而也改变了它的共振频率。

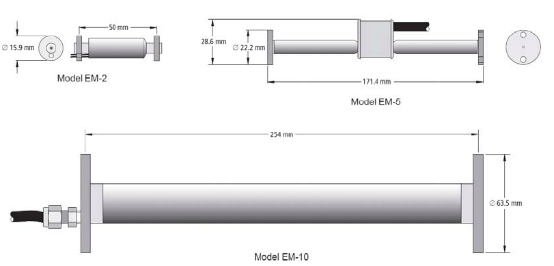

EM-5 是标准型号，用在不同类型的结构中。EM-10是坚固的型号，可埋入在有粗骨料的混凝土中。 EM-2是较短的型号，适合在实验室或空间受限的地方使用。

除非另有说明，出厂时应变计的张力调整在中间量程。

这款应变计的柔量高。它不会在主体材料中引起应力，因此可以埋入到初期的养护混凝土中，也可以埋入到硬的合成材料中，如树脂、玻璃纤维和聚氨酯。

EM 中的热敏电阻能提供温度对材料影响的信息。

主要特点：

• 长期可靠性

• 高分辨率和高精度

• 3000微应变的量程

• 高的柔量或小的弹性模量· 结构坚固

• 有温度读数

• 法兰盘有安装孔

• 频率信号易于处理并适合长距离传输

应用：

• 大坝

• 核电站

• 桥梁和高架桥

• 高楼

• 隧道

• 港口

• 地基，挡墙，衬砌 , 基础和基桩

技术规格：

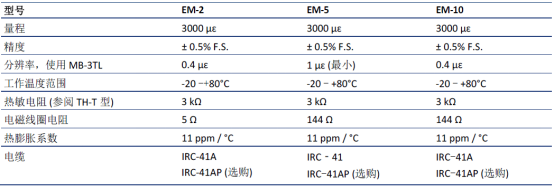

安装：

安装这款应变计有几种方法：

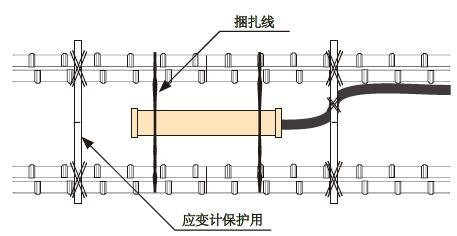

• 用绑扎铁丝把它绑在钢筋上

• 直接插入到新拌混凝土拌合物或灌浆材料中

• 预先浇筑在相同材料制作的模制试块中，然后再埋入

选购的附件有应变花安装块，它能定向应变计，用来确定主应力的方向。选购的附件还有“无应力”应变计，它是一个装满浇筑混凝土拌合物的镀锌盒，盒中装有一支 EM应变计。放在已埋入的应变计附近，用来测量由于老化、温度、湿度和与外部荷载无关的因素所引起的混凝土内部的应变变化，并以此为基准，扣除这些因素对应变的影响。

订购须知：

请注明：

1.型号

2.电缆长度

选购附件：

• 应变花安装块

• "无应力" 应变计

• 读数仪： MB-3TL, SENSLOG

SM-2 小型振弦式应变计

型号：SM-2W, SM-2A

用途：SM-2系列小型振弦式应变计用于测量应变的变化，当材料的弹性模量已知时，可以进行应力评估。

SM-2 振弦式小型应变计

产品简介

• 长期稳定性

• 高分辨率和高精度

• 低剖面（薄）设计，以减少错误

SM-2系列小型振弦式应变计用于测量应变的变化，当材料的弹性模量已知时，可以进行应力评估。

产品描述

SM-2系列小型振弦式应变计包括一根在两个端块之间张紧的钢弦，钢弦放在一根连接管中，被保护起来。施加在这两个端块上的外力会改变钢弦中的张力，从而改变其共振频率，并被内置的电磁线圈读取。

SM-2系列小型振弦式应变计有两种型号,SM-2W和SM-2A,它们不同之处在于它们的安装方法的不同。SM-2W被点焊在结构表面上，然后用一个包含电磁线圈的保护罩盖住。SM-2A可以安装在狭小的受限空间中，其电磁线圈围绕在连接管上。

除非另有说明，出厂时应变计的张力调整在中间量程。在以后的使用中，可以按照预期的应变方向，用安装在应变计上的弹簧来调整钢弦的张力。这根压缩弹簧可补偿钢弦张力，并有助于使SM-2系列小型振弦式应变计成为一款柔量高的应变计。

一支热敏电阻装在这款应变计中，能提供温度对材料影响的信息。

主要特点

• 低剖面设计，减少结构构件弯曲造成的误差

• 量程3000 微应变，钢弦张力可调

• 耐腐蚀：不锈钢和ABS塑料部件

• 频率信号易于处理并适合长距离传输

• 高分辨率和高精度

• 安装容易

• 长期稳定性

应用

• 建筑物和桥梁的结构构件

• 钢梁、管道和水库

• 大坝和核电站

• 中空岩石锚杆和钢筋

• 桥梁、桥墩、挡土墙

• 基桩和沉箱

• 隧道支护

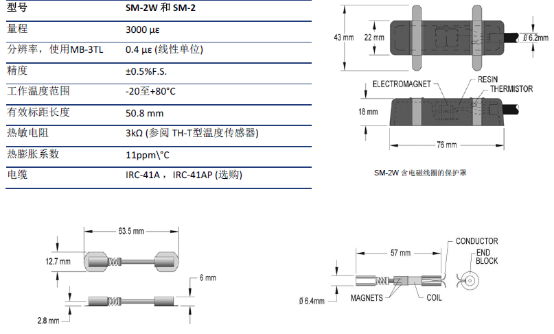

技术规格

安装

SM-2W型小型应变计可以点焊在平面或曲面上(圆形平面垂直于应变计的轴线)。包含有电磁线圈的保护罩与应变计是分开的，它可以就地点焊在应变计上，也可以和读数仪一起随身携带。通常用固定螺丝把SM-2A紧紧地固定在一个小直径的孔内。

订购须知

请指定：

• 型号

• 电缆长度

选购附件

• 安装工具

• 保护罩

• 读数仪: MB-6T(L),SENSLOG

SM-5振弦式表面应变计

型号：SM-5A, SM-5B

用途：SM-5振弦式应变计用于监测应变的变化，当弹性模量已知时，可评估应力变化。

SM-5振弦式表面应变计

产品概述

SM-5系列振弦式表面应变计用于监测应变的变化，当弹性模量已知时，可评估应力变化。

产品说明

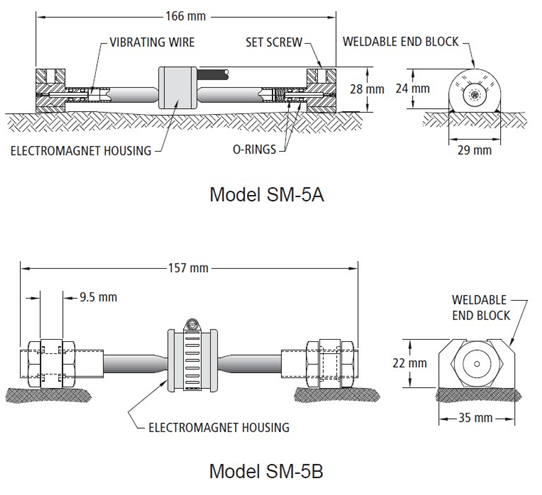

SM-5系列振弦式表面应变计由一根钢弦保护管连接的两个端块组成。一个电磁线圈放置在位于管子中部的保护外壳中。施加在应变计上的外力改变了钢弦的张力，从而改变钢弦的共振频率，并被电磁线圈读取。

SM-5振弦式表面应变计有两种型号，SM-5A和SM-5B,它们的区别在于机械支撑和固定的方式不同，两个型号的两个锚固块之间都用保护管串在一起，SM-5A用固定螺丝紧固，SM-5B用六角螺母紧固。

除非另有说明，出厂时应变计的张力调整在中间量程。用户可以在以后的使用中按照预期的应变方向进行调整。

有一个内置的压缩弹簧用来补偿钢弦张力，并有助于使SM-5成为一款柔量高的应变计。

一支热敏电阻装在这款应变计中，能提供温度对材料影响的信息。

产品应用

SM-5系列弦式应变计，用于监测应变情况，如已知被测材料的弹性模量，还可评估应力情况。通常用于：

• 钢结构：桁架、钢桩、管道、压力容器

• 混凝土结构：桥梁、挡土墙、水工结构

• 地下及水下支撑结构、衬砌、码头、巷道底板

产品特性

• 长期稳定性

• 高分辨率和高精度

• 3000微应变，钢弦张力可调

• 高柔量或小弹性模量

• 坚固的钢结构

• 安装容易

• 安装块的选择: 焊接,锚栓, 或灌浆

• 有温度读数

• 频率信号易于处理并适合长距离传输

应用

• 金属结构:大梁,桩,管道,压力容器

• 混泥土结构：桥梁,挡墙,水工结构

• 地下和水下支撑结构,衬砌,凸式码头, 基础

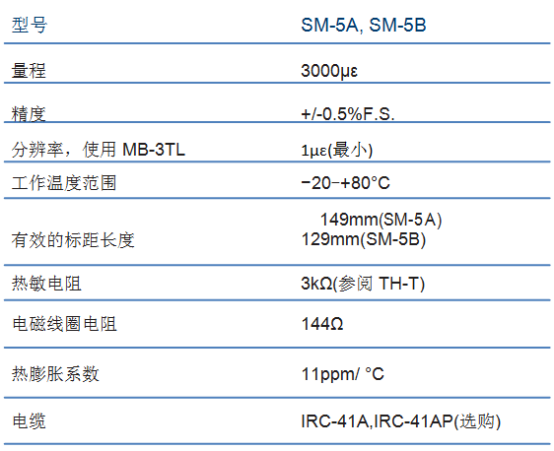

技术规格

安装

SM‐5 振弦式表面应变计安装快捷和容易，并有多种安装方式可供选择：

• 锚固块焊接在结构上；

• 锚固块焊接在一根螺栓或一根短的钢筋上，再用螺栓连接，灌浆或焊接的方法安装到账壳中。

一套安装工具用来卡住仿真应变计，使两个锚固块能定位。

订购须知

请指定:

• 型号

• 锚块类型:焊接,螺栓连接或灌浆

• 电缆长度

• 附件

选购附件

• 安装工具

• 保护盖

• 读数仪: MB-3TL,SENSLOG

5.2电阻应变式

CSG 动态混凝土应变计

型号：CSG

用途：在长期静态(路面板翘曲 )或高频动态(路面对通行车辆的响应)条件下测量刚性路面的轴向应变。

在长期静态(路面板翘曲 )或高频动态(路面对通行车辆的响应)条件下测量刚性路面的轴向应变。这些坚固耐用的传感器能够承受混凝土浇筑和振动时的恶劣条件。

采用了四个电阻敏感元件组成的惠斯通电桥，因此很容易连接大多数的数据采集系统。每个传感器都单独校准过，带有引线，并提供质量控制文件和校准曲线。

ASG/VASG 动态沥青应变计

型号：ASG/VASG

用途：在高频(动态)条件下测量柔性路面的轴向应变。

在高频(动态)条件下测量柔性路面的轴向应变。这些低模量、坚固耐用的传感器可以承受沥青摊铺时的高温和振动碾压。

动态沥青应变计采用了四个电阻敏感元件组成的惠斯通电桥，因此很容易连接大多数的数据采集系统。每个传感器都单独校准过，带有耐高温电阻引线，并提供质量控制文件和校准曲线。

KSA-A/KSAT-A 钢筋计

型号：KSA-A/KSAT-A

用途：测量结构钢筋的应力情况

KSA-A用于测量结构钢筋的应力情况，通常情况下将其焊接在钢筋的两端，形成钢筋布置的一部分；或者用捆绑线等进行固定。

KSA-A为内置应变片式温度测温；

KSAT-A为内置热电偶式温度测温，可进行实际温度测量。

防护等级：IP 68

特点：

带测温功能

长期稳定测量

可进行热应力测量

型号	量程	额定输出	非线性	工作温度范围
KSA/KSAT-10A	300N/mm2	2.2mV/V (4400×10-6 应变)	1%RO	-20 ~ +80°C
KSA/KSAT-13A
KSA/KSAT-16A
KSA/KSAT-19A
KSA/KSAT-22A
KSA/KSAT-25A
KSA/KSAT-29A
KSA/KSAT-32A

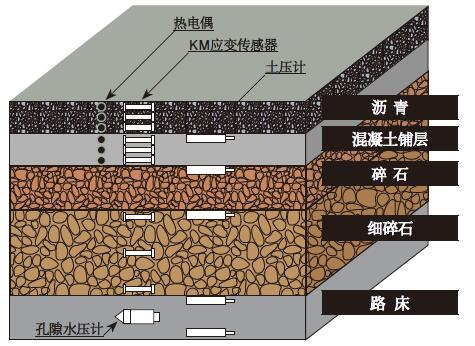

KM 应变传感器_竖向应变计

型号：KM系列

用途：用于混凝土、砂浆、合成树脂等材料固化过程中的应变测量

询价索取资料

相关产品

KM系列应变传感器设计用于混凝土、砂浆、合成树脂等材料固化过程中的应变测量，这些材料会经历从软化到固化状态的转变。

该系列传感器低的弹性模量(（KM-M:25N/mm2，其他约为40N/mm2 )和防水结构使其适用于固化早期阶段的内部应变测量；其抗吸湿性可达到长期测量中的稳定性。

KM-B可以进行相对温度测量；内置热电偶传感器的KM-BT可同时实现应变和实际温度测量，并可大大简化布线工作。

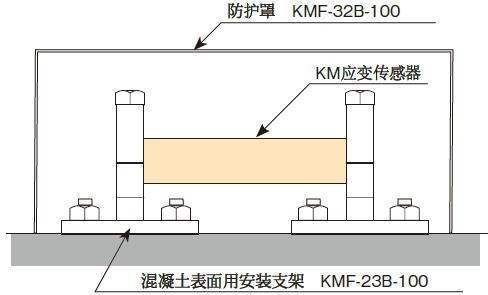

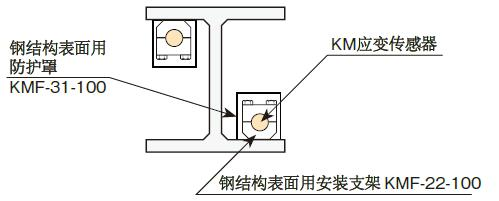

除上述埋入式测量外，结合多种可选配件，还可进行混凝土和H型钢的表面应变测量。

新型KM-M型小直径应变传感器的直径小于传统产品，适用于测量保护层厚度较薄的混凝土和表面应变。

除KM-50F和KM-M外，KM系列符合CE标志。

防护等级：/KM-50F至KM-100BT和KM-M相当于IP 68

特点：

· 自温度补偿传感器，线性热膨胀系数接近混凝土

· 低弹性模量允许在固化的早期阶段进行内部应变测量

· 除KM-50F外，可同时测量应变和温度

· 可用于挡土墙、钢支柱、板桩等的表面应变测量

规格：

型号	额定输出	量程	非线性	工作温度范围
KM-50F	约 4.0mV/V (8000×10-6 应变)	±5000×10-6 应变	1%RO	-20 ~ +80°C

KM-100B	约 2.5mV/V (5000×10-6 应变)
KM-100HB				-20 ~ +180°C
KM-100BT	约 2.5mV/V (5000×10-6 应变)			-20 ~ +80°C

KM-100M	约 2.5mV/V (5000×10-6 应变)	±5000×10-6 应变	2%RO	-20 ~ +60°C
KM-100HM				-20 ~ +180°C
KM-100MT				-20 ~ +60°C

用于内部应变测量

对于混凝土结构，KM传感器不仅可进行固化后的应变测量，还可测量浇筑后固化过程中的应变。

传感器设计用于测量由外力、环境温度、干燥收缩、材料蠕动等产生的各种应变。

选择的传感器尺寸至少为骨料最大尺寸的3倍，以便对混凝土进行平均评估。

l 钢筋混凝土结构的安装示例

应变传感器的安装如图所示，将捆扎线绑在传感器主体部分上，并根据钢筋标记预先定位到安装位置附近。

l 无应力容器的安装示例

将KM应变传感器放置在无应力容器（KMF-51）中，安装到混凝土结构中，混凝土的线膨胀系数和收缩应变由应变值和内置测温功能测得的温度来确定。

使用捆扎线将装有KM传感器的无应力容器（KMF-51）固定到安装位置附近的钢筋上，以避免在浇筑混凝土时移位。

如果大体积混凝土附近没有钢筋，请在不造成任何结构问题的情况下安装钢筋并固定。

l 公路路面的安装示例

在公路施工期间，将各种类型的传感器埋设于路面结构层之中，进行行驶试验、荷载试验和长期劣化测试，以掌握分析与承载力相关的路面的疲劳程度。

应变传感器用于测量各结构层内产生的应力。

用于表面应变测量

适用应变传感器：KM-100B、KM-100BT钢结构和混凝土的表面应变测量可使用KM-100B／KM-100BT。

（使用安装支架和间隔器KMF-12-100等配件用于固定和精确定位。）

l 钢结构表面的安装示例

结合使用安装支架KMF-22-100，通过焊接安装在钢结构表面。

l 混凝土表面的安装示例

结合使用安装支架KMF-23B-100，使用锚定螺栓安装在混凝土表面。

传感器的温度测量功能

具有内置温度测量功能的传感器包括应变计式和热电偶式。前者是利用四分之一桥三线（350Ω）测量相对温度，后者可以用热电偶测量实际温度。

两种类型下，使用测量仪都可以进行准确测量；相比单独使用其他温度计测量，可以大大简化安装和布线工作。

内置测温功能（应变计式）：KM-100B/KM-100HB

内置测温功能（热电偶式）：KM-100BT

KM系列可选配件

钢材或混凝土的表面应变测量可使用KM-100B或KM-100BT，有如下配件可选。

5.3FBG光纤布拉格光栅

ST350应变传感器

型号：ST350

用途：ST350应变传感器设计用于在恶劣的现场环境中进行快速准确的多种结构测试，具有高精度、坚固、防水的特性，可重复使用。

ST350应变传感器设计用于在恶劣的现场环境中快速准确地测量各种结构上的应变。这款使用350欧姆应变片的惠斯通全桥应变传感器具有很高的测量准确性，同时其外壳坚固、防水。能够提供大约相当于典型箔式应变片3.5倍的输出，这些可重复使用的传感器是测量结构活载应变的理想选择，能够在不同天气条件下在几分钟内安装到待测结构上。

特点

+ 高性价比

+ 能够在短时间内安装

+ 可重复使用，使用寿命>10年

+ 防水至20英尺（6.096米）

+ 工业电缆，定制长度

+ 标准毫伏输出

+ N.I.S.T 可溯源校准

应用

+ 钢结构

+ 预应力/后张混凝土

+ 钢筋混凝土

+ 木材

+ 纤维增强聚合物（FRP）

+ 活载测试和监测

+ 实验室测试

+ 疲劳监测

+ 拉杆力

规格

型号	ST350
桥路	带有4个有源350Ω应变片的惠斯通全桥电路
激励电压	+1.0 ~ +10.0 Vdc
输出	mV级别，其数值与激励电压成比例
应变量程	±4,000 µε (校准至 ±2,000 µε)
典型灵敏度	~500 µε/mVout/ Vin
精度 1	< ±1%
有效标距	76.2 mm [适用于钢筋混凝土结构的应变传感器扩展件]
外壳材料	机加工6061铝合金
耐腐蚀性	硬质阳极氧化 (MIL-A-8625 Type III标准)
防护等级	设计防护等级超过IP67
防护等级	可选100英尺（30米），可防水
许用温度范围 2	-50° ~ +80 °C
1. 精度是在±2,000 µε 的校准量程范围内定义的。
2. 温度限制基于传感器电缆工作温度，更宽温度范围电缆选项请单独咨询。

MuST FBG 应变计

型号：Must FBG

用途：静态和动态监测

MuST FBG 应变计

产品说明

多个FBG（光纤布拉格光栅）应变计可以链接在一条光纤线路上。用胶粘或点焊的方法，安装在混凝土、钢和复合材料结构上。

• 性价比好和多用途

• 光纤应变计

• 静态和动态监测

FBG 应变计把静态或动态应变的变化转换为可用SMARTEC读数仪测量的预应力FBG反射波长的变化。

采用胶粘或点焊的方法把这款应变计安装在结构和部件(金属、混凝土等)上。这款应变计是传统电阻应变式应变计的光纤版本，但完全无源，对环境引起的漂移具有固有的不敏感性。

这款聚酰亚胺应变计相当于电阻应变计，可以使用相同的物料进行安装。

点焊式应变计用来点焊在金属表面上，提高了安装过程中的生产率。这款应变计有一个选购的金属保护盖，用在恶劣环境中安装。

复合应变计重量轻、坚固，适用于钢结构和混凝土结构，其中FBG光纤封装在碳纤维增强聚合物(CFRP)中。

这些应变计的特点是：高精度和高分辨率，不受电火花和电磁/射频干扰（EMI/RFI）的影响。它们与大多数常见的FBG测量仪相兼容，适用于遥感，可以将它们安装在距离测量仪几公里的地方，并将多个应变计链接在一根光纤中。

主要特点

• 高灵敏度和高精度

• 自参照

• 聚酰亚胺，不锈钢或复合材料外罩

• 长期的稳定性

• 多路复用

• 本质安全

• 不受 EMI/RFI的影响

• 与大多数FBG解调仪相兼容

应用

• 桥梁结构健康监测（SHM）

• 建筑物的监测

• 隧道带肋钢筋网的监测

• 管道局部应变分析

• 船体的监测

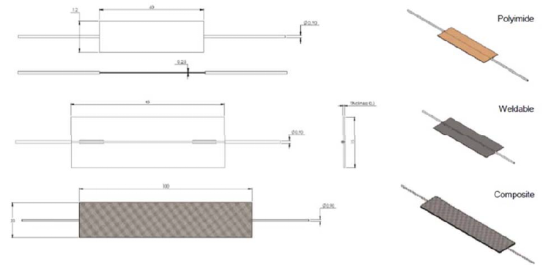

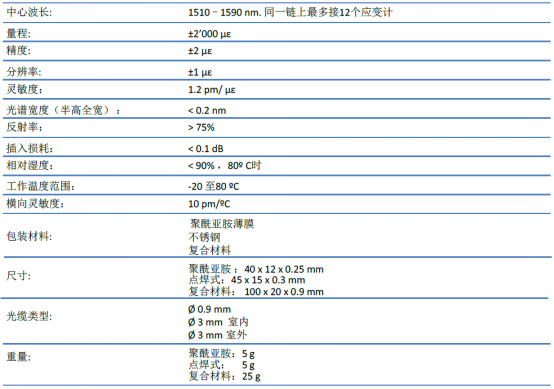

技术规格

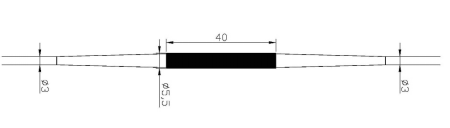

传感器配置

MuST-FBG SMARTprofile 变形传感器

型号：MuST-FBG SMARTprofile

用途：用来安装在金属结构表面上。适用于长期的结构变形监测。

MuST-FBG SMARTprofile 变形传感器

产品简介

SMARTprofile应变计（也叫变形传感器）将应变的变化转换为FBG反射波长的变化，FBG(光纤布拉格光栅)封装在表面安装的贴片中。这款应变计与SMARTEC MuST读数仪（或解调仪）相兼容。横截面小(宽度~8 mm；厚度~3 mm)和复合材料包装属性使其适合在恶劣的现场条件下使用。它的特点是有较高的机械阻力、耐化学腐蚀性和耐温性。

它可以用于以下应用：

• 海洋结构物的结构监测

• 海水下的应用；例如监测浅水和深水立管、近海平台和其他石油和天然气结构物

• 工业和军事结构等

SMARTprofile可以简单地粘接或夹在表面上，如钢、复合材料、混凝土等。

SMARTprofile应变计由敏感段和迟钝段光纤组成。敏感段包含嵌入一个或两个FBG (第二个用于温度测量和补偿)的复合材料传感贴片。包含可选的FBG温度传感器的金属管也嵌入在同一个贴片中。敏感段的长度即为应变计的标准或基准长度。迟钝段由互连光缆和接头组成。可以链接多达4个这样的传感器以形成单个传感阵列。温度传感器只能安装在传感器链的终端传感器中。带有内置保护盖的标准E-2000接头用来把传感器与读数仪或延长光缆连接起来。

主要特点

• 高分辨率

• 对温度变化不敏感

• 对腐蚀、振动和电磁场不敏感

• 不需要校准

• 适合恶劣的现场条件

• 适用于高压力条件s

• 可扩展的温度范围

• 耐化学腐蚀性

• 可应用于深水中

• 使用时间长

应用

• 船体监测

• 立管监测

技术规格

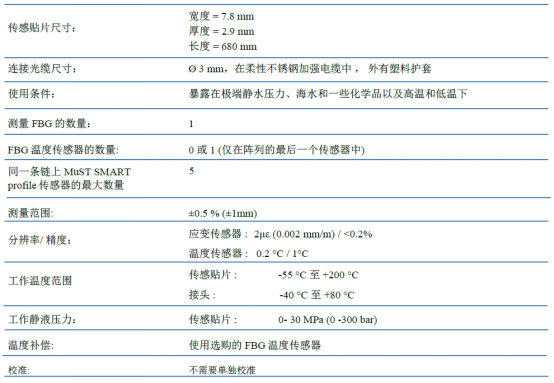

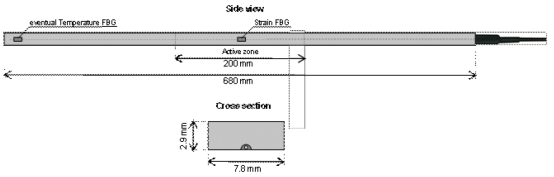

传感器尺寸图

订购须知

12.1061 MuST FBG Multiplex SMARTProfile双端应变计

12.1062 MuST FBG Multiplex SMARTProfile 单端应变计

MuST-FBG 变形传感器

型号：

用途：安装在结构表面上或埋入在混泥土或砂浆中。适合长期监测结构的变形；有20多年现场应用的跟踪记录。

MuST-FBG 变形传感器

产品说明

MuST FBG（光纤布拉格光栅）变形传感器将静态或动态距离的变化转换为可用SMARTEC读数仪测量的预应力光纤布拉格光栅反射光波长的变化。

这款变形传感器由敏感段和迟钝段光纤组成。敏感段包含测量光纤并用来测量其两端之间的变形，并将变形转化为光纤布拉格光栅的波长偏移。迟钝段对变形不敏感，用来把传感器连接到读数仪。在这款传感器的迟钝段中，可安装一根松弛的光纤布拉格光栅，用作温度传感和补偿。

这款传感器可以采用传单端、双端或链式配置。使用我们的读数仪，可以在同一通道上连接最多7个全范围的温度补偿传感器(或最多4个带温度补偿的传感器+4个不带温度补偿的传感器)。传感器端接有E2000-APC接头或根据用户要求配置。

传感器的安装快捷方便，不影响施工进度。它们可以直接埋入混凝土和砂浆中，也可以安装在结构表面上。

主要特点

• 高分辨率

• 埋入到混泥土中或安装在结构表面

• 温度补偿FBG 选项

• 对腐蚀和振动不敏感

• 易于安装

• 长期稳定性

• 防水

• 使用时间长

• 静态和动态测量

应用

• 桥梁结构健康监测

• 建筑物监测

• 大坝监测

• 隧道变形监测

• 管道局部变形分析

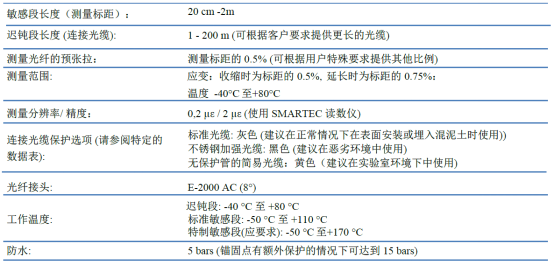

技术规格

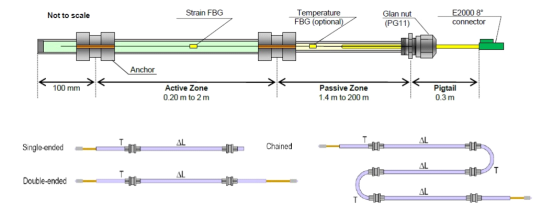

传感器配置

订购须知

• 敏感段的长度

• 迟钝段的长度

• 连接光缆类型

• FBG波长

• 温度补偿(是/否)

• 单端/双端

SFO-W 点焊式光纤应变计

型号：FOS-N 光纤应变计

用途：点焊式的光纤应变计，设计应用于土木工程领域，比如大坝、桥梁、隧道和其它建筑物的监测

SFO-W 点焊式光纤应变计

SFO-W 是一款点焊式的光纤应变计，设计应用于土木工程领域，比如大坝、桥梁、隧道和其它建筑物的监测。

SFO-W 应变计设计尺寸小，测量精度高，完全不受电磁干扰和射频干扰的影响，能够应用于腐蚀性和高温环境。

将 SFO-W 应变计布设于建筑物、桥梁、隧道衬砌和支撑等建筑物的结构部件中，对其施工期和运行期的应变变化进行监测，提供稳定参数。SFO-W 应变计能够在很多挑战性的环境中实现应力/应变分析。

SFO-W 应变计由一根很小直径的不锈钢管包裹焊接在一块薄钢片上，适用于点焊在钢结构表面。SFO-W 应变计安装方便，不需要专业焊接工的协助，能够应用于对多种结构物长期的、精度好的应变测量。它能够安装在平滑表面或者圆柱表面上。

SFO-W 应变计具有 0.01% F.S. 的灵敏度和分辨率，量程范围最大到 2000 με。

一、产品特性：

1、抗电磁、射频和雷电干扰

2、安全性能好

3、静/动态响应

4、灵敏度和分辨率：0.01% F.S.

5、远距离信号传输

6、光纤挠曲不会产生干涉

7、对工程量的测量

8、数据采集一致性良好

二、产品应用：

1、钢结构

2、大坝

3、核电站

4、建筑物和桥梁的结构部件

5、隧道支撑

6、腐蚀性环境

7、高电磁和射频干扰环境

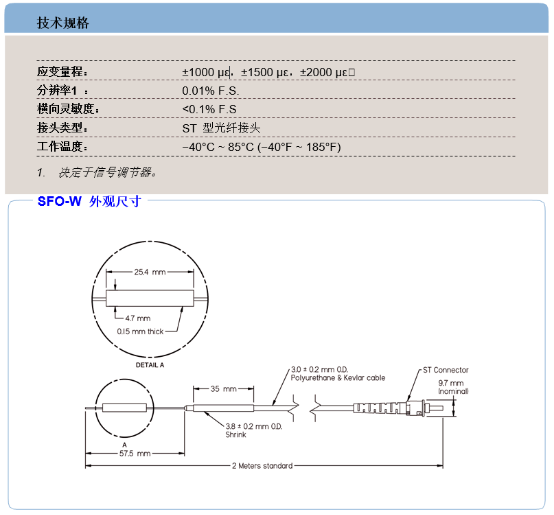

三、产品规格

EFO 埋入式光纤应变计

型号：EFO

用途：为测量埋入混凝土设计一款光纤应变计EFO 埋入式光纤应变计

产品简介

EFO 埋入式光纤应变计是坚固的不锈钢结构，不受电磁干扰（EMI）/射频干扰（RFI）和雷击的影响，EFO光纤应变计是为埋入混凝土而设计的。

• 高分辨率

• 光纤应变计

• 静态和动态响应

产品说明

EFO是一款埋入在混凝土中的光纤应变计，长70-mm。它由一根两端装有两个法兰盘的不锈钢管组成，法兰盘能好地粘合混凝土。

EFO的测量原理基于法布里-珀罗干涉技术。应变传感元件粘贴在位于钢管中部的一个纵向小直径孔中。

安装

EFO埋入式光纤应变计有两种不同的方式安装在混凝土结构中：把它直接埋入到新拌混凝土拌合物中，或者先把它封装在混凝土成型试块中然后再把试块浇筑到新拌混凝土拌合物中。用灌浆的方法把EFO或埋有EFO 的试块浇筑到一个预钻的孔中，这样就可以把EFO固定在硬化混凝土中。

EFO埋入式光纤应变计可用于不同类型的混凝土，包括普通混凝土和高性能及粉末活性混凝土。

主要特点

• 不受电磁干扰/射频干扰和雷击的影响

• 静态/动态响应

• 高分辨率

• 长期的稳定性

• 长距离传输信号

• 光纤弯曲也不受影响

应用

• 大坝

• 桥梁

• 隧道衬砌

• 核电站

• 建筑物

• 高性能活性粉末混凝土

• 腐蚀性环境

• 强电磁干扰EMI/射频干扰RFI环境

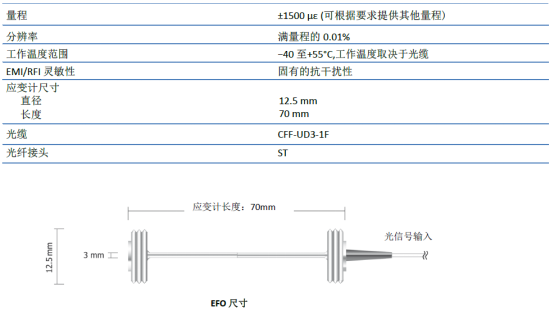

技术规格

订购须知

请指定：

• 量程

• 光缆长度(最短2 m)

• 读数仪

FOS 光纤应变计

型号：FOS

用途：用来测量材料由于力学应力和温度效应引起的膨胀和收缩

FOS 光纤应变计

产品简介

当粘贴到试件上时，FOS光纤应变计测量由于力学应力或热效应引起的材料的膨胀和收缩。

• 本质安全

• 不受闪电/ 电磁干扰/ 射频干扰的影响

• 静态/ 动态响应

产品说明

ROCTEST公司的FOS光纤应变计是应变测量的好选择。使用合适的工业级粘接剂把FOS安装在材料表面上，包括钢、混凝土和复合材料。这款应变计用来测量材料由于力学应力和温度效应引起的膨胀和收缩。

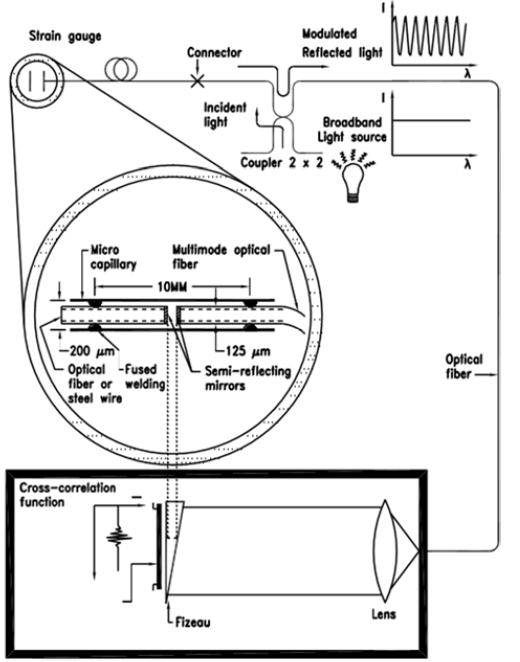

FOS光纤应变计，也叫法布里-珀罗应变计，基于使用普通多模光纤的白光干涉原理，它是围绕法布里-珀罗干涉仪(FPI)而设计的。法布里-珀罗腔是由两根直径为125微米的纤维相对而成，并融合在直径为200微米的玻璃微毛细管中，每根光纤的端面都有一层半反射镜涂层。然后，将传递到应变计的应变变化转换为空腔长度的变化。法布里-珀罗腔的长度与光纤上两个熔接点之间距离的比值，确定了应变计的量程，而应变计的灵敏度则由读数仪中使用的光电二极管阵列的密度决定。把应变计粘贴到试件上之后，用读数仪把传递到应变计上的应变转换成单位为工程单位的测量结果。

FOS光纤应变计对接入光纤的拉动或操作都不敏感。当它嵌入在复合材料中时，这个特点是有利的。焊接方法保证了应变计标距长度的长期稳定性，避免了使用粘接剂可能引起的内部蠕变。

主要特点

• 不受电磁干扰EMI / 射频干扰RFI /闪电的影响

• 本质安全

• 静态 /动态响应

• 高分辨率：满量程的0.01%

• 可以长距离传输信号

• 光纤弯曲也不受影响

• 绝对测量，测量值的单位为工程单位

应用

• 新材料研究和开发

• 腐蚀性或高EMI / RFI 的环境

• 核电站

• 建筑物监测

• 隧道衬砌

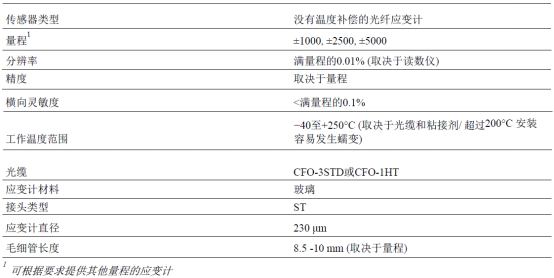

技术规格

订购须知

请指定：

• 量程

• 光缆类型和长度(最短2m)

• 读数仪

SOFO VII 标准变形传感器

型号：SOFO VII

用途：安装在结构表面上或埋入在混泥土或砂浆中。适合长期监测结构的变形。

SOFO 变形传感器

产品简介

• 长标距的变形传感器

• 坚固

• 与温度无关

• 安装在结构表面上或埋入在混泥土或砂浆中，适合长期监测结构的变形；有20多年现场应用的跟踪记录。

产品说明

SOFO(源于法语光纤结构监测的首字母)是由瑞士联邦理工学院土木工程系IMAC应力分析实验室开发的一种点式光纤传感器，它能把距离的变化转变为可用SOFO VII读数仪测量的在两根单模光纤中传播的两束光的光程差。

SOFO变形传感器由两个主要部分组成：敏感段和迟钝段。敏感段包括参考光纤和测量光纤，并测量其两个锚点之间的变形。测量光纤与被测结构保持力学接触，随着结构一起变形。参考光纤被放置在靠近测量光纤的位置，与保持松弛，不会因结构的变形而受力，用来补偿由温度变化引起的光纤折射率的变化，以消除温度对测量结果的影响。迟钝段对变形不敏感，用来把传感器连接到读数仪。输出端配有一个E-2000接头，内置保护盖。

SOFO光纤传感测量系统基于标准单模光纤中的低相干干涉原理。SOFO读数仪中的发光二极管(LED)发出的光束进入到一根单模光纤中，经过一个耦合器被分为两束频率、偏振方向初相位相同的光线，分别进入测量光纤和参考光纤，在两根光纤末端被反射镜把光反射回耦合器和读数仪。结构的所有变形将导致这两个光纤之间的长度差（光程差）的改变。为了对该光路不平衡进行绝对测量，采用了低相干双迈克尔逊干涉仪。第一干涉仪由测量光纤和参考光纤组成，而第二干涉仪包含在便携式读取仪中。第二干涉仪可以通过扫描镜在其两根光纤之间引入路径不平衡，当它与测量光纤中的路径不平衡相同时，就能检测到干涉条纹，从而测量出结构的变形。

SOFO变形传感器是监测大型土木工程结构的理想传感器。它的长标距和对温度变化的不敏感性，使其适合长期监测结构的变形。传感器可以很快地在结构表面上安装或直接埋入混凝土和砂浆中。

在过去的20年里，SOFO变形传感器一直是光纤变形监测的标准。

主要特点

• 高分辨率

• 埋入或表面安装

• 对温度不敏感

• 对腐蚀和振动不敏感

• 不需要校准

• 易于安装

• 长期稳定性

• 防水

• 静态测量

应用

• 桥梁结构健康监测

• 建筑物监测

• 大坝监测

• 隧道变形监测

• 管道局部变形分析

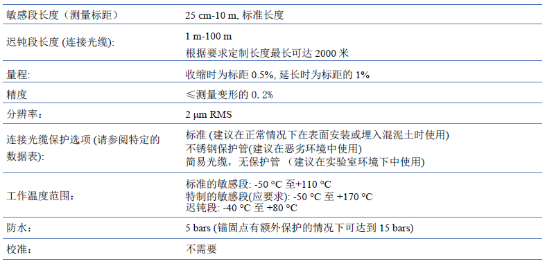

技术规格

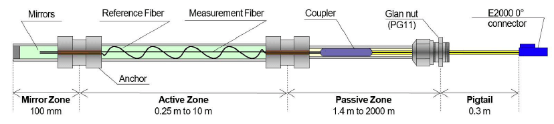

传感器配置

订购须知

• 敏感段的长度

• 迟钝段的长度

• 连接光缆的类型

DiTeSt HDPE 分布式应变传感光缆

型号：DiTeSt HDPE

用途：用来测定沿几公里长的光缆分布的应变。

DiTeSt HDPE 分布式应变传感光缆

产品说明

DiTeSt HDPE （高密度聚乙烯）是一款应变传感光缆，用来测定沿几公里长的光缆分布的应变。它应用于需要分布式应变传感的应用中，如土体运动和地基监测等。

DiTeSt HDPE 应变传感光缆是一款铠装的既细且柔的光纤应变传感光缆，还包括中心的不锈钢套管、铠装不锈钢丝和HDPE外护套。中心不锈钢管中装有1根光纤，其最大应变量程为1%。

这款分布式应变传感光缆适合在户外环境中使用，可直接埋入到地下或混凝土中。

由于采用了封装设计，DiTeSt HDPE应变传感光缆具有高抗拉强度、抗压溃性能、纵向和横向防水、耐磨性以及出色的啃咬保护，其外护套经过优化能很好地传递应变。

DiTeSt HDPE 应变传感光缆与DiTeSt解调仪（或读数仪）及其附件完全兼容。

主要特点

• 兼容DiTeSt解调仪

• 高抗拉强度

• 出色的防啃咬保护

• 坚固的外护套

• 外护套经过优化能好地传递应变

• 良好的应变灵敏度

• 纵向和横向都防水

• 体积小和柔韧

• 弯曲半径小

• 无卤素

应用

• 土木工程的基础设施监测

• 隧道监测

• 管道的分布式应变监测

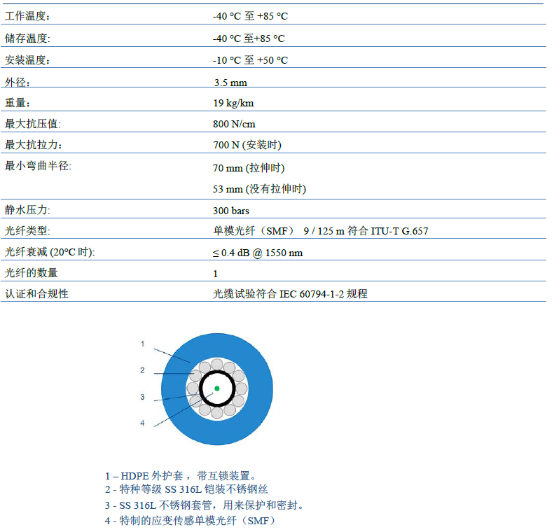

技术规格

订购须知

• 带有接头的光缆终端

• 接线箱

• 分线箱

DiTeSt SMARTape II 应变传感器

型号：DiTeSt SMARTape II

用途：用于安装在表面上或易于嵌入复合材料中。

DiTeSt SMARTape II 应变传感器

用于土木工程和岩土工程应变测量的

分布式光纤应变传感器

SMARTape应变传感器采用了BOTDR（布里渊光时域反射）/BOTDA（布里渊光时域分析）(布里渊散射)技术，为远距离分布式变形(平均应变)监测而设计。它安装在平滑的表面上或嵌入复合材料中。

SMARTape传感器由一根嵌入在一条玻璃纤维增强聚合物/环氧胶带中的单模光纤组成。胶带本身具有良好的力学性能、耐化学腐蚀和耐温性能。胶带的尺寸小，使得传感器易于运输和安装。胶带的小尺寸使传感器易于运输和安装。SMARTape II传感器是为土木工程和石油天然气应用中常见的恶劣环境下使用而设计。它通常粘在结构上，但也可以夹紧或嵌入到复合材料中。

交付的SMARTape应变传感光缆缠在线轴上，并附带所需附件，例如压盖螺母(IP65)、光纤尾纤和光纤接头(E-2000、FC-PC或其他用户要求的接头)。

主要特点

• 兼容分布式光纤温度应变测量仪（DiTeSt）（BOTDA/BOTDR）

• 分布式应变传感

• 应变量程大

• 机械加固

• 耐化学性

• 安装容易且快

• 重量轻，尺寸小

应用

• 土木工程的基础设施监测

• 钢材裂纹探测和定位

• 管道的分布式应变监测

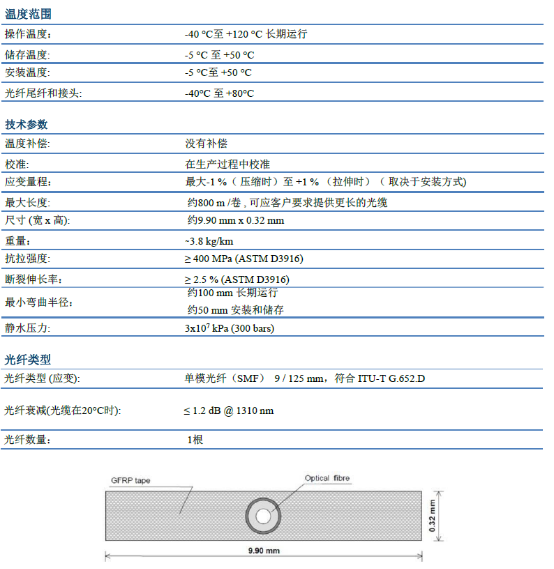

技术规格

附件和订购须知

11.1021 DiTeSt SMARTape 应变传感器

附件:

• 带接头的光缆终端

• 接线盒

• 分线盒

DiTeSt SMARTprofile-II 分布式温度应变传感光缆

型号：SMARTprofile-II

用途：冗余的配置，可以埋入到复合材料中或安装在结构表面上。

DiTeSt SMARTprofile-II 分布式温度应变传感光缆

用于土木工程和岩土工程的完整性监测

分布式光纤温度应变传感器

SMARTprofile II采用了BOTDR（布里渊光时域反射）/BOTDA（布里渊光时域分析）（布里渊散射）和ROTDR（拉曼光时域反射）（拉曼散射）技术，把应变和温度传感器组合在一起，用来监测沿长距离光缆分布的变形（平均应变）和温度（平均温度）。

SMARTprofile II传感器包括两根束缚的和两根自由的单模光纤（BOTDA/BOTDR）以及两根嵌入在聚乙烯热塑性塑料型材中的自由多模光纤（ROTDR）。束缚的单模光纤接上BOTDA/BOTDR系统后就可用于应变监测，自由的单模光纤为BOTDA测量形成一个光学回路，接上BOTDA/BOTDR系统就能用于温度测量（如果传感器变形小于0.2%，则为定量测量；如果传感器变形>0.2%，则为定性测量），并补偿温度对束缚光纤的影响。这两根额外的多模光纤对力学应变不敏感，用来测量温度，并通过拉曼系统补偿温度效应。为了实现冗余，还包括两根用于监测应力和温度的光纤。型材本身具有良好的力学性能、耐化学腐蚀和耐温性能。型材的尺寸小，使得传感器易于运输和安装，安装方式包括：埋入到混凝土或砂浆中、胶粘或夹紧。SMARTprofile II传感器是为土木工程、岩土工程和石油天然气应用中常见的环境条件下使用而设计。然而，这种传感器不能用于极端温度环境，也不能用于含有腐蚀性化学物质的环境。不建议在没有额外的盖子或铝带保护情况下，在永久性紫外线辐射（如阳光）下安装。

交付的SMARTprofile II应变传感光缆缠在线轴上，并附带所要的附件。

主要特点

• 兼容分布式光纤温度应变测量仪（DiTeSt）（BOTDA/BOTDR）

• 兼容分布式光纤温度测量仪（DiTemp）（ROTDR）

• 多功能：应变和温度

• 坚固的结构

• 易于操作

• 耐化学腐蚀

• 安装方便和快捷

• 重量轻，尺寸小

应用

• 土木工程的基础设施

• 隧道监测

• 沉降和落水洞的探测

• 混凝土裂缝探测和定位

• 管道的分布式应变监测

技术参数

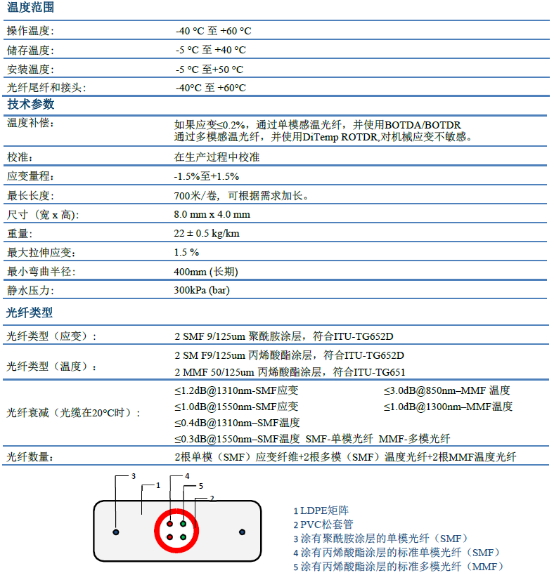

附件和订购信息

11.1030 DiTeSt SMARTProfile II 分布式光纤温度和应变传感光缆

附件:

• 带接头的光缆终端

• 接线盒

• 分线盒

OSD-1分布式光纤温度和应变监测系统

型号：OSD-1

用途：该产品通过监测应变和温度来识别和定位土工工程潜在问题，主要应用在大型土木工程结构监测、铁路线路基本设施监测、海陆管道类结构健康监测和船舶石油平台类健康监测，以及地热应用中温度梯度监测。

OSD-1分布式光纤温度和应变监测系统

基础设施的健康监测近些年已成为基础设施性能状况评估强有力工具。随着现代电信技术的广泛使用，可以从离现场几公里远的中央站定期监测结构。这种远程能力为即时损伤检测提供了条件，从而可以采取措施来降低风险。

Optosensing公司开发的OSD-1分布式光纤温度和应变套系统可用于隧道、大坝、船舶和飞机的结构健康监测。通过高空间分辨率探测温度和变形异常现象，可以很快诊断结构退化，从而提高了安全标准，减少了干预时间。

OSD-1分布式光纤温度和应变套系统包括OSD-1分布式光纤传感器和OSD-1读数仪。OSD-1使用标准单模光纤，可在数十公里范围内提供分布式温度和应变测量，并提供数千个测量点。0SD-1读数仪由远程或本地PC或工作站通过以太网控制。用户使用配套的监测软件能完成测量的设置、执行、显示和管理。

OSD-1分布式光纤温度和应变套系统特点

1.测量设备简单；

2.按用户设定的时间间隔进行自动长期监测；

3.快而精的信号处理引擎；

4.多种数据导出、管理和服务选项；

一、OSD-1分布式光纤传感器介绍

OSD-1分布式光纤传感器利用了光纤中布里渊频移与温度和应变的函数关系。在标准低损耗单模光纤的两端分别发射脉冲泵浦光和反向传播探测光，一次测量就可以提取沿整个光纤长度的温度和应变信息，进而识别和定位土木工程中异常现象。

“分布式”测量概念是指把光纤用作一个线形的不间断传感器，在整条光纤长度范围内提供多个连续分布的测量点。分布式传感固有的优势有几点：自光纤传感器安装以后以及结构的使用寿命期间，可以空间连续地监测结构的完整性；在整个监测区域内检测结构缺陷; 可以在早期发现潜在的结构问题；可以妥当地规划维修活动。

OSD-1分布式光纤温度和应变监测系统不但具备了沿一根光纤在数千个点测量温度和/或应变的能力，而且还能够以高达200 Hz的采集频率完成分布式动态测量。这一特性使其在不损失相对于标准采集模式的空间分辨率基础上，做振动检测和模态分析，从而获得被测结构状态的信息。

二、OSD-1分布式光纤传感器特点

1.测量精度高：应变< 2με，温度< 0.1 ℃；

2.空间分辨率：0.2m；

3.采集频率高达200Hz；

4.重量轻，功耗低，现场使用便利；

三、监测系统应用

1.大型土木工程结构，如隧道、桥梁、大坝、反应堆安全壳等的监测；

2.铁路线路和基础设施的监测；

3.陆地和海上管道的监测，用于结构健康监测、第三方入侵和泄漏探测;

4.船舶和石油平台的结构健康监测；

5.地热应用的温度梯度监测；

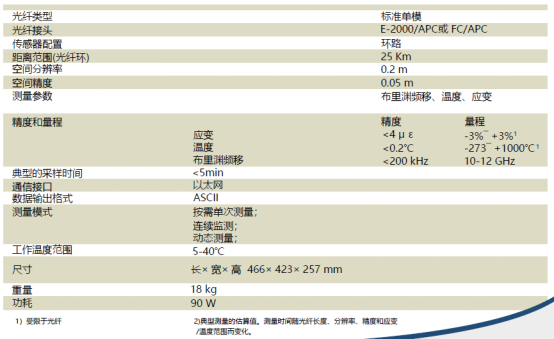

四、检测系统参数

5.4F-P法布里帕罗

5.5SOFO低相干干涉光纤

5.6布里渊散射

六扭矩

电阻应变式

LTA-NA 扭矩传感器 50~500N•m

型号：LTA-NA

用途：用于测量螺栓和螺母的紧固力。

LTA-NA高精度扭矩传感器用于测量螺栓和螺母的紧固力。该传感器结构紧凑轻量，安装在套筒和套筒扳手手柄之间，使用应变仪读取数据，也可将其连接到峰值保持测量仪上来获取峰值数据。

防护等级：IP 40

特点：

小型轻量

易于操作

型号	量程	额定输出	非线性	工作温度范围
LTA-50NA	50N•m	2mV/V(4000×10-6应变)±2%	0.3%RO	-10 ~ +60°C
LTA-100NA	100N•m	2mV/V(4000×10-6应变)±2%
LTA-200NA	200N•m	3mV/V(6000×10-6应变)±2%
LTA-500NA	500N•m	2mV/V(4000×10-6应变)±2%

七温度

7.1振弦式

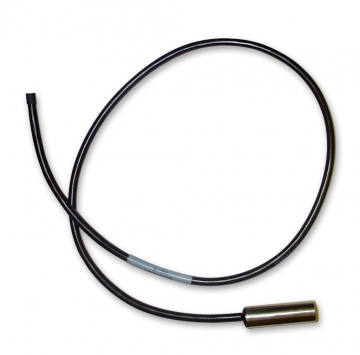

TH系列温度传感器

型号：TH-T,TH-PT100,TH-TC

用途：TH温度传感器为监测岩体、混凝土、土体、砂浆和填方内的温度变化提供了一种实用的手段。

TH系列温度传感器

产品简介

• 稳定、灵敏

• 坚固设计

• 有多种配置可供选择

TH系列温度传感器为监测岩石、混凝土、土壤或填土中的温度提供了实用的手段。

产品说明

温度传感器有三种不同的型号可供选择：TH-T,TH-PT100和TH-TC。

TH-T型温度传感器采用一个3kΩ的片状热敏电阻。这个热敏电阻被封装和密封在不锈钢或PVC圆筒中，连接有两根导线以便读数。TH- T集成了大多数振弦传感器中使用的标准热敏电阻。

TH-PT100型温度传感器由一个对温度敏感的铂电阻组成。铂很适合，因为它在高温下很稳定。使用便携式电桥测量仪器或数据采集系统来测量四线制或三线制电桥，具有好的测量分辨率。这款温度传感器封装在不锈钢筒内，可以灌浆浇筑，同时具有抗应变能力。

TH-TC型温度传感器是一种由单对AWG24实心热电偶线组成的热电偶，热电偶线上覆盖有0.38mm厚的绝缘层，并封装在PVC护套中。它通常连接一根延长线，延长线再连接到读数仪。这款热电偶和延长线为铜-康铜合金(T型)。

主要特点

• 有多种配置可供选择

• 稳定、灵敏

• 坚固

应用

• 大坝和桥梁

• 建筑物和隧道衬砌

• 仪器温度的影响

技术规格

订购须知

请指定：

• 温度传感器的型号

• 电缆长度和类型

选购附件

• 铠装电缆

• 读数仪

7.2电阻应变式

温度传感器KT-110A -30~+80 ℃

型号：KT-110A

用途：温度测量

KT-110A温度传感器使用特殊的温度计作为内部传感元件。传感器具有高度防水性，适合埋入到混凝土和土壤中。它用于施工管理和安全管理等需要进行温度控制的场景中。由于采用全桥法，不仅可以用普通应变仪轻松测量相对温度，而且可以通过将温度传感器的附加数据（零平衡值）输入到支持初始值输入的应变仪中来测量实际温度。

防护等级：IP 68相当

特点：

高防水性

使用方便

产品规格：

型号	量程	灵敏度	测量误差
KT-110A	－30~+80℃	约130×10－6应变/℃	±0.3℃

iCIVIL-2403/ iCIVIL-2404/ iCIVIL-2405温度计

型号：iCIVIL-2403/ iCIVIL-2404/ iCIVIL-2405

用途：用于结构体内部或外部温度的长短期监测

iCIVIL-2403/ iCIVIL-2404/ iCIVIL-2405温度计用于结构体内部或外部温度的长短期监测。

应用范围：

混凝土坝体温度观测

路面结冰预警

车辙形成预警

产品特点：

半导体温度计可串行，用于分布式温度测量

安装快捷方便

性价比高

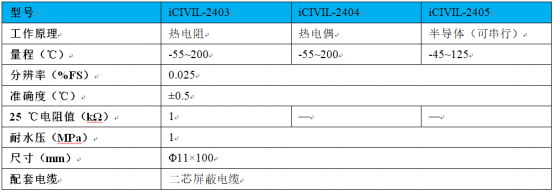

技术参数：

BDI热敏电阻

型号：BDI热敏电阻

用途：BDI的热敏电阻探头安装在电缆末端的外壳内，可以连接到结构上，也可以埋入混凝土中或地下。热敏电阻探头适合测量混凝土和RCC（碾压水泥混凝土坝）的水化热。

BDI的热敏电阻探头安装在电缆末端的外壳内，可以连接到结构上，也可以埋入混凝土中或地下。热敏电阻探头适合测量混凝土和RCC（碾压水泥混凝土坝）的水化热。

热敏电阻具有负温度系数（NTC）的特性，其电阻随温度升高而减小。NTC数值可以高达每摄氏度百分之几，这使得热敏电阻可以检测出温度的微小变化。热敏电阻的体积很小，这意味着它们对温度的变化做出快速响应。

特点

+ 适用于恶劣环境

+ 快速响应温度变化

+ PVC 外壳不受大多数化学品降解的影响

+ 表面安装型号使用 BDI 安装卡舌或螺钉快速连接

+ 提供高温不锈钢版本

应用

+ 用于质量控制的混凝土固化温度

+ 钢材表面温度监测

+ 海洋和工业环境中的水温

规格

阻值	3000Ω
工作温度范围	-60°C to 150°C
允许偏差	±0.2°C
尺寸	22mm x 72mm)
防护等级	IP67

7.3FBG光纤布拉格光栅

MuST-FBG 温度传感器

型号：

用途：安装在结构表面上或埋入在混泥土或砂浆中。适用于长期的温度监测。每条链最多12个传感器。

MuST-FBG 温度传感器

MuST FBG 温度传感器的传感元件是光纤布拉格光栅，它将温度的变化转换为可用SMARTEC读数仪测量的光纤布拉格光栅反射光波长的变化。

MuST FBG 温度传感器适用于多种应用领域。这款传感器是传统电信号或振弦式温度传感器的光纤版本，但完全无源，对环境引起的漂移具有固有的不敏感性。

这款温度传感器的特点是：高精度和高分辨率，以及全光纤设计，确保对电火花和电磁/射频干扰（EMI/RFI）的固有免疫力。埋入式温度传感器与SMARTEC MuST FBG 测量仪相兼容，具有体积小、耐腐蚀和恶劣环境、长期稳定等优点。这款传感器可以采用传单端、双端配置。它们也适用于遥感，可以安装在距离测量仪器几公里的地方，并将大量传感器连接在一根光纤中。这些传感器也适用于难以到达的位置和大规模的传感网络。

主要特点

• 高分辨率

• 静态和动态测量

• 可埋入混泥土中或安装在结构表面上

• 可多路复用

• 对腐蚀和振动不敏感

• 易于安装

• 长期稳定性

• 防水

应用

• 桥梁结构健康监测

• 建筑物监测

• 大坝仪表

• 隧道监测

• 多点温度传感

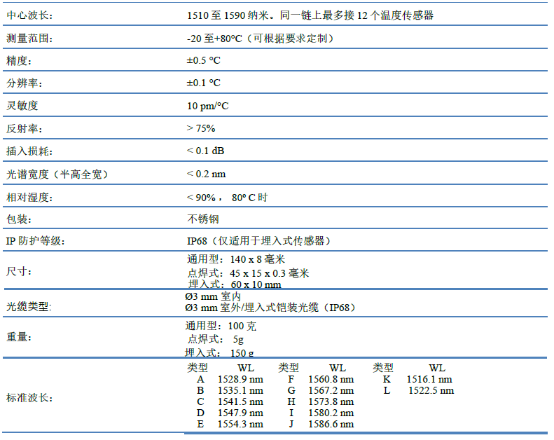

技术参数

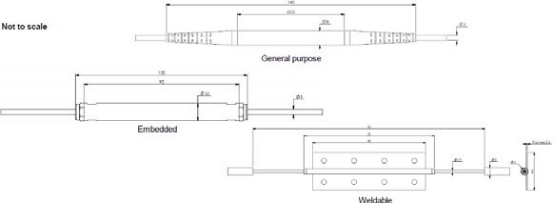

传感器图纸

订购须知

• 波长

• 通用型、埋入式或点焊式包装

• 光纤接头类型

• 单/双端

• 光缆类型

• 不锈钢保护罩选项

BA-OFT500微型化光纤高温测温计

型号：BA-OFT500

用途：应用于飞行器、舰船和化工设备等的分布式测温，也可用于桥梁、大坝、建筑等土木工程结构分布式温度监测与测量。

BA-OFT500微型化光纤高温测温计

产品介绍：

BA-OFT500微型化光纤高温测温计采用21世纪新近发展的微米/纳米加工技术（micro/nanotechnology），在特种光纤上直接制作感温元件，从而实现低温到+500℃宽温范围内测温。具有无源无电、抗电磁干扰、任意延长引出光纤而不影响测温准度等显著优势。

BA-OFT500微型化光纤高温测温计采用耐腐蚀合金外壳封装，感温端部自带M3×6mm外螺纹，便于连接固定（例如通过螺纹拧到测温块上）。

BA-OFT500微型化光纤高温测温计可以应用于飞行器、舰船和化工设备等的分布式测温，也可用于桥梁、大坝、建筑等土木工程结构分布式温度监测与测量。

应用领域：

● 航电设备成套测温

● 舰船机电设备温度测量

● 工业生产与控制领域的高精度测温

技术参数：

项目	单位	参数值
量程	℃	-100～500
分辨率	℃	0.1
测温精度	℃	±0.5℃～±2℃
光纤传输距离	m	0～5000
外形尺寸	mm	Φ3×Φ10
封装方式	-	耐腐蚀合金铠装
传感头引出线	-	0.5m～3m米铠装光纤

EBA-OFT10光纤光栅温度传感器（工程型）

型号：EBA-OFT10

用途：传感器具有表面式、埋入式、浸入式等多种安装方式，可以应用于桥梁、大坝、建筑等土木工程结构分布式温度监测与测量，以及医药、化工、电力、军工、航空航天、消防、矿业等领域大型设施或设备的准分布式测温，也可用于油罐、公路隧道的感温火灾探测与自动报警。

EBA-OFT10光纤光栅温度传感器通过内部敏感元件――光纤光栅所反射的光信号中心波长移动量来检测温度值，无源、不带电、本质安全，不受电磁干扰及雷击损伤，测温精度及分辨率不受光源波动及传输线路弯曲损耗的影响，可直接通过光纤进行信号远程传输（≥50km）。

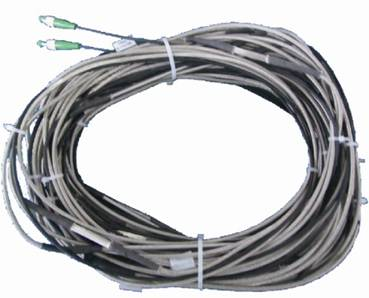

BA-OFT10光纤光栅串接式温度计

用于油罐火灾报警的防静电型光纤光栅串接链

应用领域：

土木工程结构温度场测量

油罐、隧道、地下建筑等火灾报警

电缆及电缆接头在线测温

工业生产与控制领域的高精度测温

技术参数：

项目	单位	参数值
量程	℃	-50～120
分辨率	℃	0.01
测温精度	℃	±0.1～±0.5
光栅中心波长	nm	1525～1565
光栅反射率	-	≥90％
规格尺寸	mm	Φ6×70～Φ9.5×110
封装方式		铠装
传感头引出线	-	1.5米铠装光缆
传感头之间级连方式	-	熔接或连接器连接
单芯光纤可串联数量	只	25

外形尺寸图：

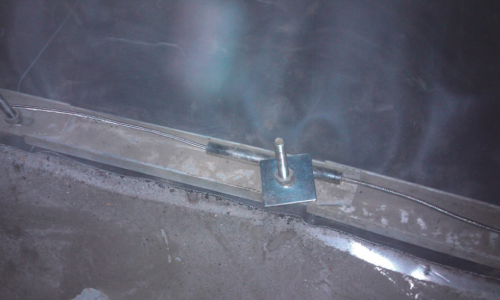

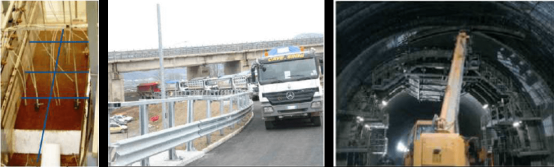

现场安装照片：

上图：内浮顶/外浮顶油罐感温火灾报警

7.4F-P法布里帕罗

FOT 光纤温度传感器

型号：FOT-T、FOT-N

用途：FOT光纤温度传感器体积小巧，不受电磁/射频干扰（EMI/RFI）和闪电的影响，耐腐蚀，是恶劣环境下温度测量的较好选择。

FOT光纤温度传感器

FOT光纤温度传感器体积小巧，不受电磁/射频干扰（EMI/RFI）和闪电的影响，耐腐蚀，是恶劣环境下温度测量的较好选择。

• 体积小巧

• 重复性好

• 适用于恶劣环境

产品说明

FOT温度传感器结合了用户期待的理想传感器的特性。它体积小巧、不受电磁/射频干扰（EMI/RFI）和闪电的影响、耐腐蚀、高精度和高稳定性，这使它成为恶劣环境下温度测量的较好佳选择。FOT光纤温度传感器基于稳定的玻璃的热膨胀，可实现准、稳定和可重复的测量。

FOT主要用于埋入在混凝土中或放置在露天中。它装有封装在PVC或不锈钢防护套管内的法布里-珀罗光纤传感元件。

我们的光纤信号读数仪和数据记录仪为土木工程、研发和工业应用而设计，具有多达50,000个测量点的内置数据记录能力。

主要特点

• 稳定性

• 重复性好

• 本质安全

• 不受EMI/RFI/闪电的影响

• 坚固

• 体积小巧

应用

• 建筑物

• 隧道衬砌

• 大坝和桥梁

• 核电站

• 微波和射频环境

• 现场过程监测

• 恶劣和危险的环境

• 高温/高电压/高压力环境

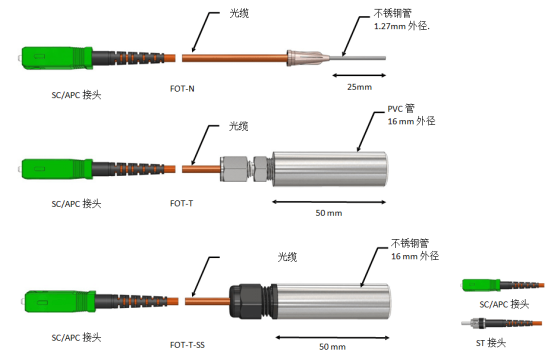

技术规格

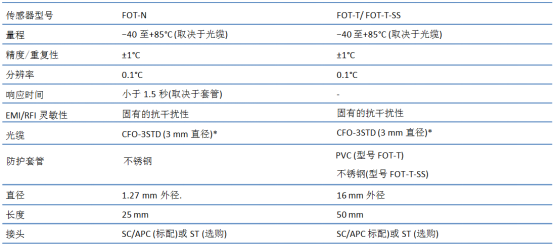

*可根据需求提供其他光缆

订购须知

请指定：

• 传感器型号

• 光缆长度

• 光纤接头: SC/APC或ST

• 光纤信号读数仪

7.5布里渊散射

DiTemp 自加热感温光缆

型号：

用途：

DiTemp 自加热感温光缆

• 稳定、多功能光缆，安装容易。

• 采用热脉冲法加热的铜导线。

自加热感温光缆是一款温度传感器，可用于测定长1公里距离范围内的分布式温度。

自加热感温光缆用于需要分布式温度传感的一系列水文和岩土工程应用中，在这些应用中，地面和被测流体之间的温度差太小以至于不能完成可信的检测。自加热感温光缆适用于大坝、堤防的渗漏监测等。

自加热感温光缆是一种细小光纤光缆，铠装有填充纤膏的不锈钢松套管，不锈钢加强芯和HDPE外护套。中央松套管是密封的，包含4根对弯曲不敏感的光纤，并涂有双层丙烯酸酯涂层，以增加微弯曲性能。额外的电线由铜线制成，由于电阻率低，能对光缆加热。

这款传感器适用于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚定或粘合。

由于采用了封装设计，自加热感温光缆具有高抗拉强度、抗压溃性能、侧向防水、耐化学和耐磨性以及出色的啃咬保护。

自加热感温光缆与DiTemp解调仪及其附件完全兼容。

主要特点

•兼容DiTemp 解调仪

•自加热

•温度响应快

•高抗拉强度

•高抗压溃性能

•出色的防啃咬保护

•坚固耐磨的光缆护套

•侧向防水

•紧凑、柔韧

•无卤素

应用

•大坝、堤防渗流监测

•热脉冲法

•水流探测

•分布式温度传感

技术规格

附件和订购须知

14.1422 DiTemp 自加热感温光缆

附件：

•带有光纤/电子接头的光缆终端

•加热模块

•接线箱

•分线箱

DiTemp 中温型感温光缆

型号：

用途：温度高达 150°C，适用于土木工程，岩土工程监测以及泄漏探测

DiTemp 中温型感温光缆

• 稳定、多功能光缆，安装容易。

• 体积小，对温度变化反应快。

中温型感温光缆是一款温度传感器，用来测定几公里范围内的分布式温度，能测量的温度为150° C。

中温型感温光缆应用于需要分布式温度传感的应用中，如大型结构中混凝土的温度监测、垃圾处理场、天然气和石油工业中的陆上和海上站点、管线和水库的热点、冷点和渗漏探测、智能建筑等。

DiTemp（分布式测温）中温型感温光缆是一款细小光纤光缆，铠装有填充纤膏的不锈钢松套管，不锈钢加强芯和TPE外护套。中央的松套管具有优化的光纤余长被密封的起来，其中包含2根有双层丙烯酸酯涂层的光纤，以增加微弯曲性能。

该传感器适用于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚定或粘合。

由于采用了封装设计，中温型感温光缆具有高抗拉强度、抗压溃性能、侧向防水、耐化学和耐磨性以及出色的啃咬保护。

中温型感温光缆与DiTemp解调仪及其附件完全兼容。

主要特点

•兼容DiTemp 解调仪 (DTS)

•高达 150°C

•温度响应快

•高抗拉强度

•高抗压溃性能

•出色的防啃咬保护

•高耐化学性

•坚固耐磨的光缆护套

•侧向防水

•紧凑、柔韧

•无卤素

应用

•管道泄漏探测

•化工厂

•电力电缆

•天然气和石油行业应用

•分布式测温

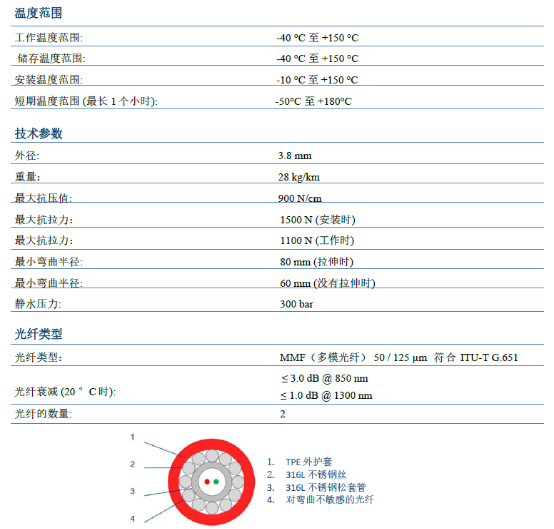

技术规格

附件和订购须知

14.1411 DiTemp 中温型感温光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

DiTemp 经济型感温光缆

型号：

用途：适用于土木工程，岩土工程监测以及泄漏探测

DiTemp 经济型感温光缆

• 多功能光缆，安装容易。

• 体积小，对温度变化反应快。

经济型感温光缆是一款经济型温度传感器，用来测定几公里范围内的分布式温度。

经济型感温光缆应用于需要分布式温度传感的应用中，如大型结构中的混凝土温度监测、管道的渗漏检测、大坝和堤坝的渗漏监测、废弃物处理场、智能建筑，仅举几例。

经济型感温光缆是一种细小光纤光缆，由不同保护层铠装，包括2.2毫米不锈钢松套管、Kevlar（凯夫拉）增强护套、不锈钢编织护套和PE外护套。中心松套管包含多达4根涂有丙烯酸酯涂层的光纤。

该传感器适用于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚定或粘合。

由于采用了多层封装设计，经济型感温光缆具有高抗拉强度、抗压溃性能、耐化学和耐磨性以及良好的防啮齿动物啃咬保护。

经济型感温光缆与DiTemp®解调仪和附件完全兼容。

主要特点

•兼容DiTemp 解调仪

•高抗拉强度

•高抗压溃性能

•良好的防啃咬保护

•耐磨的光缆护套

•柔韧

•温度响应快

应用

•管道泄漏探测

•大坝、堤防渗流监测

•智能建筑

•分布式温度传感

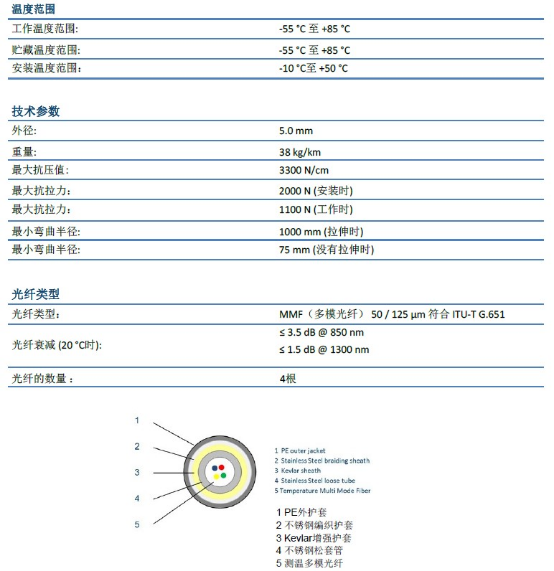

技术规格

附件和订购信息

14.1419 DiTemp 经济型感温光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

DiTemp 常温型感温光缆

型号：

用途：适用于土木工程，岩土工程监测以及泄露探测

DiTemp 常温型感温光缆

分布式光纤温度传感器，适用于土木工程，岩土工程监测以及泄漏探测

• 多功能光缆，安装容易。

• 体积小，对温度变化反应快。

常温型感温光缆是一款温度传感器，它采用了分布式光纤测温技术（DTS）用来测定几公里范围内的分布式温度。

常温型感温光缆应用于需要分布式温度传感的应用中，如大型结构中的混凝土温度监测、管道的渗漏检测、大坝和堤坝的渗漏监测、废物处理场、智能建筑，仅举几例。

常温型感温光缆是一种细小光纤光缆，铠装有填充纤膏的不锈钢松套管，不锈钢丝加固构件和PA外护套。中央松套管是密封的，包含4根光纤，光纤上涂有双层丙烯酸酯涂层，以增加微弯曲性能。

该传感器适用于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚固或粘合。

由于采用了封装设计，常温型感温光缆具有高抗拉强度、抗压溃性能、侧向防水、耐化学和耐磨性以及出色的啃咬保护，同时也保证了对温度变化的快速响应。

交付的常温型感温光缆缠在线轴上，并附带所需的附件，如压盖螺母(IP65)、尾线和接头(E-2000、FC-PC或其他要求提供的附件)。

主要特点

•兼容DiTemp 解调仪

•温度响应快

•高抗拉强度

•高抗压溃性能

出色的防啃咬保护

•高耐化学性

•坚固耐磨的光缆护套

•侧向防水

•体积小、柔韧

•无卤素

应用

•管道泄漏探测

•大坝、堤防渗流监测

•智能建筑

•分布式温度传感

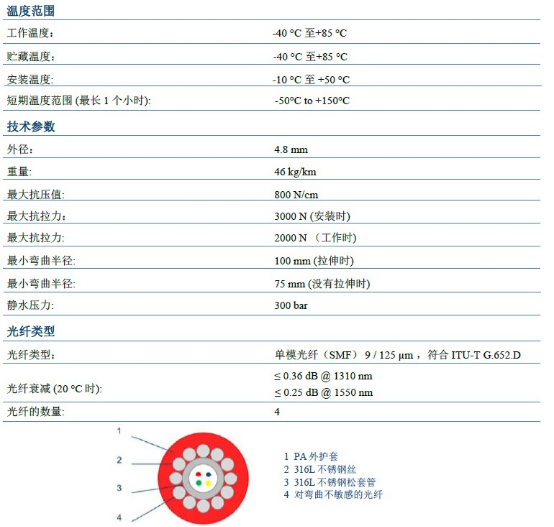

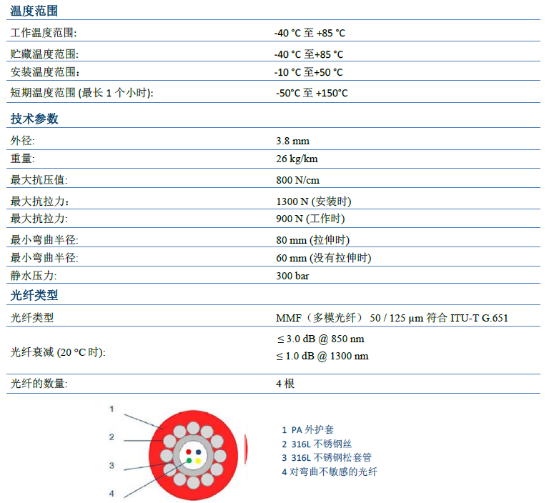

技术规格

附件和订购须知

14.1410 DiTemp 常温型感温光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

Ditemp 常温型 HDPE 感温光缆

型号：HDPE

用途：适用于土木工程，岩土工程监测以及泄露探测

Ditemp 常温型 HDPE 感温光缆

多功能光缆，安装容易。

为在恶劣环境中使用提供了额外的保护。

常温型 HDPE（高密度聚乙烯）感温光缆是一款温度传感器，用来测定几公里范围内的分布式温度。

常温型 HDPE 感温光缆应用于需要分布式温度传感的应用中，如大型结构中混凝土的温度监测、废弃物处理场、天然气和石油工业中的陆上和海上站点、管线和水库的热点、冷点和渗漏探测、智能建筑等。

常温型 HDPE 感温光缆是一款细小光纤光缆，铠装有填充纤膏的不锈钢松套管，不锈钢丝加固构件和HDPE外护套。中央的松套管被密封的起来，其中包含4根对弯曲不敏感的光纤，光纤上有双层丙烯酸酯涂层，以增加微弯曲性能。

该传感器适用于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚定或粘合。

由于采用了封装设计，中温型感温光缆具有高抗拉强度、抗压溃性能、侧向防水、耐化学和耐磨性以及出色的啃咬保护。

常温型 HDPE 感温光缆与DiTemp解调仪及其附件完全兼容。

主要特点

•兼容DiTemp 解调仪 (DTS)

•温度响应快

•高抗拉强度

•高抗压溃性能

•出色的防啃咬保护

•高耐化学性

•坚固耐磨的光缆护套

•侧向防水

•紧凑、柔韧

•无卤素

应用

•恶劣环境

•管道泄漏探测

•大坝、堤防渗流监测

•智能建筑

•分布式温度传感

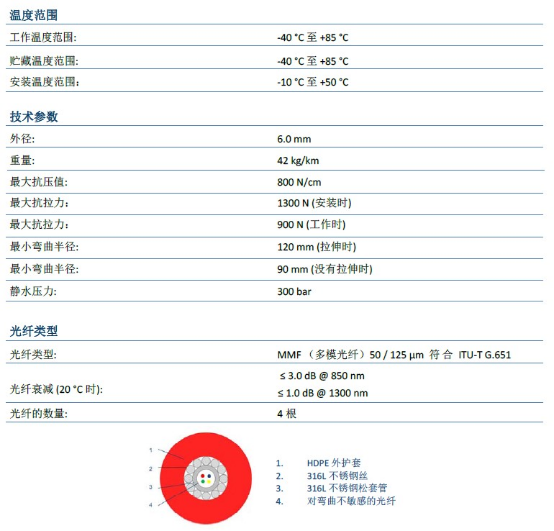

技术规格

订购须知

14.1418 DiTemp 常温型 HDPE 感温光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

DiTeSt 常温型感温光缆

型号：

用途：分布式光纤温度传感器适用于土木工程，岩土工程监测以及泄漏探测

DiTeSt-常温型感温光缆

多功能光缆，安装容易。

体积小，对温度变化反应快。

DiTeSt常温型感温光缆是一款温度传感器，用来测定沿长达几公里光缆分布的温度。

DiTeSt 常温型感温光缆应用于需要分布式温度传感的应用中，如大型结构中的混凝土温度监测、废弃物处理场、天然气和石油工业中的陆上和海上站点、管线和水库的热点、冷点和渗漏探测、智能建筑等。

DiTeSt 常温型感温光缆是一种细小光纤的光缆，铠装有填充纤膏的不锈钢松套管，不锈钢丝加固goujian 和PA外护套。中央的松套管是密封的，包含4根对弯曲不敏感的光纤，光纤上涂有双层丙烯酸酯涂层，以增加微弯曲性能。

该传感器适合于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚固或粘合。

由于采用了封装设计，DiTeSt常温型感温光缆具有高抗拉强度、抗压溃性能、侧向防水、耐化学和耐磨性以及出色的啃咬保护。这种设计还屏蔽了传感光纤不受外部应变的影响。

DiTeSt 常温型感温光缆完全兼容DiTeST 解调仪及其附件。

主要特点

•兼容DiTeSt 解调仪或读数仪

•温度响应快

•高抗拉强度

•无应变的光纤

•高抗压溃性能

•出色的防啃咬保护

•高耐化学性

•坚固耐磨的光缆护套

•侧向防水

•体积小、柔韧

•无卤素

应用

•管道泄漏探测

•大坝、堤防渗流监测

•智能建筑

•分布式温度传感

技术规格

附件和订购须知

11.1010 DiTeSt 常温型感温光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

•符合ITU‐T G.657的单模光纤

DiTeSt 中温型感温光缆

型号：

用途：温度高达 150°C的分布式光纤温度传感器，适用于土木工程，岩土工程监测以及泄漏探测

DiTeSt 中温型感温光缆

多功能光缆，安装容易。

体积小，对温度变化反应快。

DiTeSt中温型感温光缆是一款温度传感器，用来测定沿长达几公里光缆分布的温度，能测量的温度为150° C。

DiTeSt中温型感温光缆应用于需要分布式温度传感的应用中，如大型结构中混凝土的温度监测、废弃物处理场、天然气和石油工业中的陆上和海上站点、管线和水库的热点、冷点和渗漏探测、智能建筑等。

DiTeSt中温型感温光缆是一款细小光纤光缆，铠装有填充纤膏的不锈钢松套管，不锈钢丝加固构件和TPE（热塑弹性材料）外护套。中央的松套管具有优化的光纤余长并被密封起来，其中包含2根感温光纤，光纤上涂有双层丙烯酸酯涂层，以增加微弯曲性能。

该传感器适用于户外和恶劣环境应用，具有不同安装方法：直接埋在地下或混凝土中、夹在管道上、锚固或粘合。

由于采用了封装设计，DiTeSt中温型感温光缆具有高抗拉强度、抗压溃性能、侧向防水、耐化学和耐磨性以及出色的啃咬保护。

DiTeSt中温型感温光缆与DiTeSt解调仪及其所有附件完全兼容。

主要特点

•兼容DiTeSt解调仪 (BOTDR, BOTDA)

•高达 150°C

•温度响应快

•高抗拉强度

•无应变的光纤

•高抗压溃性能

•出色的防啃咬保护

•高耐化学性

•坚固耐磨的光缆护套

•侧向防水

•体积小、柔韧

•无卤素

应用

•管道泄漏探测

•化工厂

•天然气和石油行业应用

•分布式测温

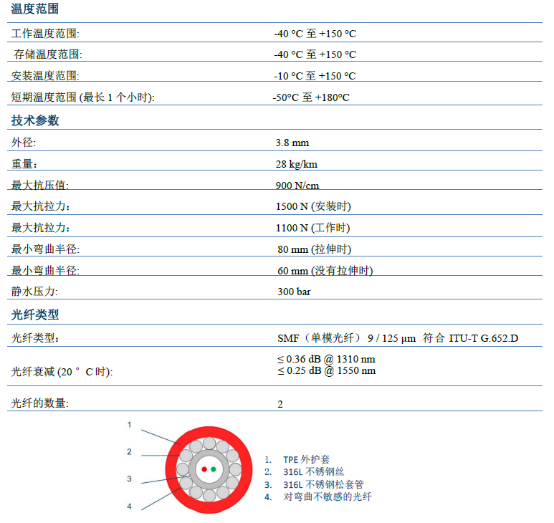

技术规格

附件和订购须知

DiTeSt 中温型感温光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

•符合SMF ITU-T G.657的单模光纤

DiTest 水工和岩土型分布式应变温度传感光缆

型号：

用途：用于土木工程和岩土工程完整性监测

DiTest 水工和岩土型分布式应变温度传感光缆

多功能的分布式应变和温度传感。

完全冗余的配置。埋入到被测材料中或安装在结构表面上。

水工和岩土型分布式温度应变传感光缆是一款光纤传感器，它采用了BOTDR（布里渊光时域反射）/BOTDA（布里渊光时域分析）（布里渊散射）和DTS（分布式温度传感，拉曼散射）技术，用来测定沿长达数公里光缆分布的应变和温度。

水工和岩土型传感光缆应用于分布式应变和温度传感的应用中，如大型结构中的混凝土温度监测、废物处理场、大坝、水工结构、岩土工程与结构、矿山等。

水工和岩土型传感光缆是一种细小光纤，具有对称的圆形截面，并有芳纶和低烟无卤无腐蚀性外护套保护。还有丙烯酸树脂涂敷层和外部硬弹性体的紧包缓冲层保护该光纤。该传感光缆包含4根单模和2根多模光纤，既能与测量分布式应变的DiTeST读数仪也能与测量分布式温度的DiTemp读数仪一起使用。

这款传感器适合户外岩土工程应用，具有不同安装方法：直接埋在地下或混凝土中、嵌入土工织物中或安装在凹槽表面上。

由于采用了封装设计，水工和岩土型传感光缆具有高抗拉强度、抗压溃性能、防水、耐化学和耐磨性。

主要特点

•兼容 DiTeSt (BOTDA / BOTDR) 解调仪

•兼容DiTemp (DTS)解调仪或读数仪

•高抗拉强度

•高抗压溃性能

•高耐化学性

•低烟无卤素外护套

•防水

•体积小、柔韧

•温度响应快

•良好的应变灵敏度

应用

•岩土工程应用

•大坝、堤防变形监测

•落水洞的探测和定位

•沉降探测

•滑坡监测

•隧道监测

•地下矿山安全

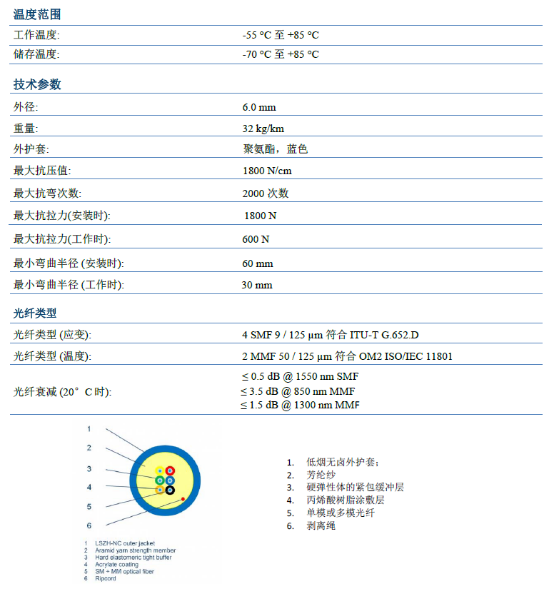

技术规格

附件和订购须知

14.1420 水工和岩土型应变温度传感光缆

附件：

•带有接头的光缆终端

•接线箱

•分线箱

八倾角

8.1电阻应变式

KB-DB/KB-EB 倾斜计

型号：KB-DB/KB-EB

用途：KB-DB和KB-EB是一种适合建筑物长期施工管理和结构性能测量的倾斜计。

KB-DB和KB-EB是一种适合建筑物长期施工管理和结构性能测量的倾斜计。

防护等级：IP 67

特点：

采用全不锈钢材质，耐腐蚀

墙壁安装和垂直安装

良好的稳定性

KB-EB可实现X、Y两个方向同时测量

型号	测量轴数	量程	额定输出	非线性	工作温度范围
KB-5DB	1	±5°	约 1mV/V (2000×10-6 应变)	0.5%RO	-20 ~ +60°C
KB-10DB	1	±10°
KB-5EB	2	±5°
KB-10EB	2	±10°

KB-AB/KB-AC 倾斜计

型号：KB-AB/KB-AC

用途：KB-AB和KB-AC是低量程的倾斜计，用于监测城市土木工程等邻近结构的倾斜情况。

KB-AB和KB-AC是低量程的倾斜计，用于监测城市土木工程等邻近结构的倾斜情况。

防护等级：IP 67

特点：

采用全不锈钢材质，耐腐蚀

便于运输和安装

KB-AC可实现X、Y两个方向的测量

稳定性佳

型号	测量轴数	量程	额定输出	非线性	工作温度范围
KB-1AB	1	±1°	约 1mV/V (2000×10-6 应变)	0.5%RO	-20 ~ +60°C
KB-2AB		±2°
KB-5AB		±5°
KB-1AC	2	±1°
KB-2AC		±2°
KB-5AC		±5°

8.2电解液式

755 & 756系列微型高精度倾角传感器

型号：755&756系列

用途：适用于空间有限的高精度测量和控制平台调平，不会使元件失去平衡和影响性能。

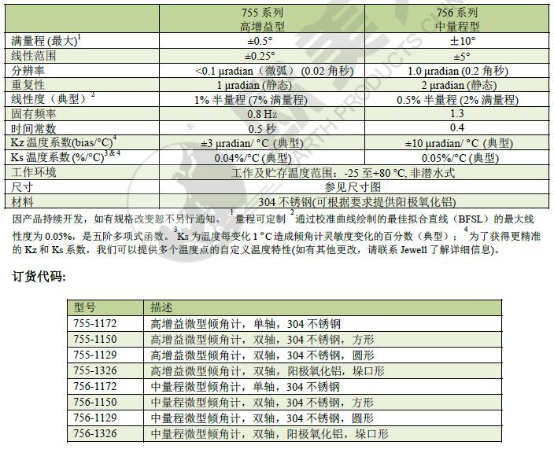

我司的500及700系列倾斜仪中的高精度传感器可以作为独立模块，应用于某些对测量仪器尺寸或重量有限制的场合中。体积小、重量轻的755及756传感器能够直接安装在关键系统组件上，适合在空间有限条件下的精密测量和控制应用。本装置也可配置无排气版本（真空提前控制（VAC，Vacuum Advance Control））以便用于特殊的真空应用场合之中。标准双轴模块还包括LMC35Z温度传感器（不适用于-VAC版本）。

为了获得较好性能，请将微型倾斜传感器与Jewell的精密信号调节电子设备配合使用。在Jewell订购产品之后，所有的微型倾斜传感器都包括校准服务。

781 型倾斜传感器信号调节装置

型号：781

用途：适用于Jewell的电解液测斜传感器的信号调节装置

781型是一款适用于Jewell微型倾斜传感器的精密双通道台式信号调理器。电子设备为两个倾斜通道（X和Y）产生稳定的交流传感器激励，然后对传感器响应进行放大、校正和过滤，以产生高电平的直流输出信号。输出为单端±8VDC（±16VDC差分）。仪器配有两个可切换的增益（高/低）和滤波器设置（开/关），增加了信号处理的灵活性。781型同时还包括一个LM35温度传感器的放大器，能够在超过1000m长度的电缆上驱动倾斜和温度信号。当订购Jewell仪器微型倾斜传感器时，所有的部件都包括校准服务，781型坚固可靠。

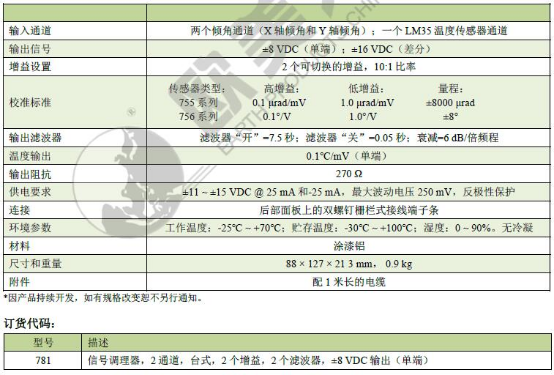

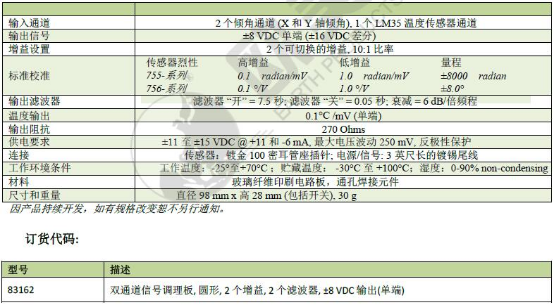

83162 双通道信号调理器

型号：83162

用途：用于Jewell微型倾斜传感器。

83162型是一款精密的双通道信号调理器，适用于Jewell微型倾斜传感器。电子设备为两个倾斜通道（X方向和Y方向）产生稳定的交流传感器激励，然后对传感器响应进行放大、校正和滤波，以产生高水平的直流输出信号。输出为单端±8伏直流（±16伏直流差分）。

该仪器配有两个可切换增益（高增益模式/低增益模式）和滤波器设置（滤波器开启/滤波器关闭），增加了信号处理的灵活性。83162型还包括一个用于LM35温度传感器的放大器，并能够在超过1000m长度的电缆上驱动倾斜和温度信号。订购Jewell公司的微型传感器后，会为所有部件提供校准。83162型与我公司的755-，766-或陶瓷倾斜传感器套装配合使用能够获得好的性能效果。

A603 高精度平台倾斜仪

型号：A603

用途：适用于火山活动监控、高精度岩土工程、桥梁变形监测、精密计量学、雷达平台调平和高精度倾斜监测等。

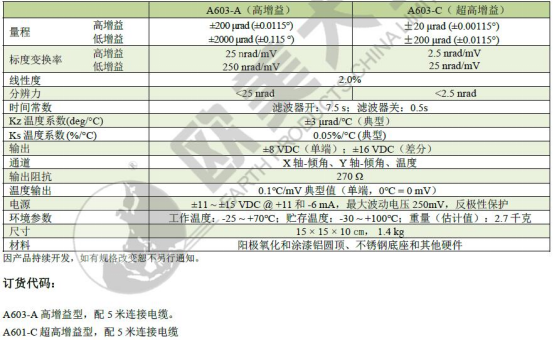

A603型平台式倾斜仪是我们的新型产品，旨在填补过时的520M型号的空缺。仪器配有与520M型相同的蜗轮调平支脚。A603型包含两个可调节增益及两个低通滤波器的配置。通过依据绝对重力基准的电解质式传感器，A603型可以达到小于2.5纳弧度的高灵敏度，并且长期漂移基本为零。输出为稳定的±8VDC（±16VDC差分）。结构坚固、可靠且精度高，广泛地用于火山活动监控、高精度岩土工程、桥梁变形监测、精密计量学、雷达平台调平和高精度倾斜监测等。

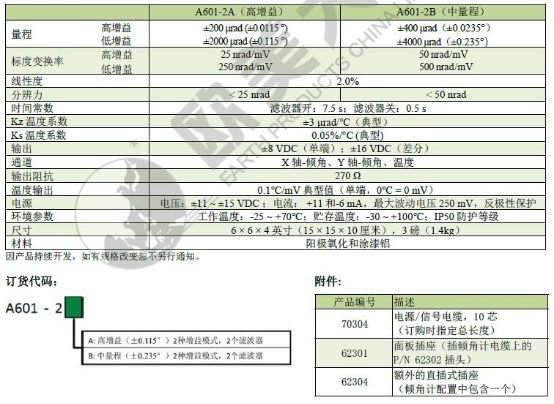

A601-2A-2B 高精度平台倾角计

型号：A601-2A/2B

用途：火山监测、高精度岩土工程、桥梁挠度监测、精密计量、雷达平台调平和准确度高的倾角监测等应用。

A601-2型平台安装式倾角计采用了Jewell新的测微计调节设计，用于高精度的倾角测量。它配有内置的测微计调平支腿，便于安装在水平面上。A601-2还包括两个可切换的增益和两个低通滤波器的设置开关。由于使用了以绝对重力方向为基准的电解液传感器，A601-2具有较高的分辨力，高达<25 nrad，且几乎没有长期漂移。输出为稳定的±8V直流电压（±16V差分）。A601-2坚固、可靠、精确，是火山监测、高精度岩土工程、桥梁挠度监测、精密计量、雷达平台调平和高准确度倾角监测等应用的较好选择。

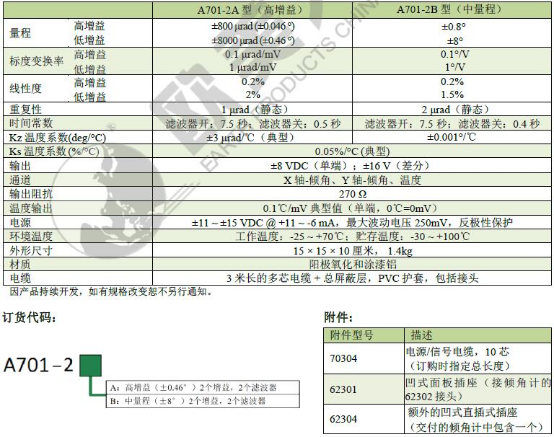

A701-2A/B 高精密度平台倾角计

型号：A701-2A/B

用途：用于火山监测、高精度岩土工程、桥梁挠度监测、精密计量、雷达平台调平和高准确度倾角监测。

A701-2型平台安装倾角计是比较受欢迎的一种用于高精密度倾角测量的设计产品。A701-2配有内置的因瓦合金调平支腿，易于安装在水平面上。A701-2还包括两个可切换的增益和两个低通滤波器的设置开关。由于使用了以绝对重力方向为基准的电解液传感器，A701-2具有较高的分辨力，高达<0.1μrad，并且长期漂移几乎为零。输出为稳定的±8V直流电压（±16V差分）。A701-2坚固、可靠、精确，是火山监测、高精度岩土工程、桥梁挠度监测、精密计量、雷达平台调平和高准确度倾角监测应用的较好选择。

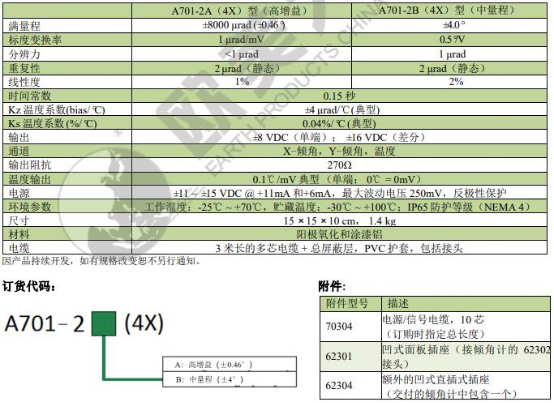

A701-2A/B（4X） IP65 耐候平台倾角计

型号：A701-2A/B（4X）

用途：适用于火山监测、岩土工程和结构监测、平台调平，以及其他要求耐候的应用。

A701-2（4X）型耐候平台倾角计是一款高精密度的模拟倾角计，其分辨力优于1μrad（微弧度）。它的防护等级为IP65，能够在雨天、潮湿及腐蚀性环境中使用，并可通过内置的三个因瓦合金调平支腿安装在各种水平面上。输出为稳定的±8V直流电压（±16 VDC 差分），其内置功能强大的电子器件能在1000米的电缆上传送信号。这款精密的倾角计适用于火山监测、岩土工程和结构监测、平台调平，以及其他要求耐候的应用。

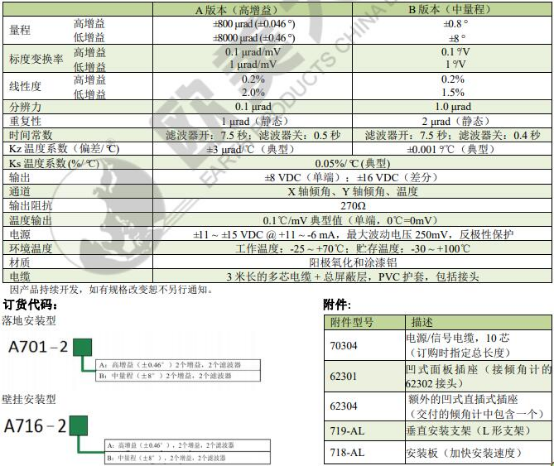

A711-2/A716-2 底板或墙面安装的倾角计

型号：A711-2/A716-2

用途：应用于火山监测、高精度岩土工程和桥梁挠度监测、精密计量、雷达平台调平以及要求螺栓安装的高精度倾角监测。

询价索取资料

A711-2型（底板安装）和A716-2型（墙面安装）用螺栓或夹具固定在表面上，适合交通繁忙或振动较大的区域。其电子器件的性能与A701-2型相同。它包含两个可切换的增益和两个低通滤波器的设置开关，其分辨力<0.1μrad。输出为稳定的±8V直流电压（±16 VDC差分）。应用包括：火山监测、高精度岩土工程和桥梁挠度监测、精密计量、雷达平台调平以及要求螺栓安装的高精度倾角监测。

A711-2A/B/C（4X）IP65耐候性底板安装倾角计

型号：A711-2A/B/C（4X）

用途：应用于火山监测、岩土工程和结构监测、平台调平，以及其他要求耐候性的应用。

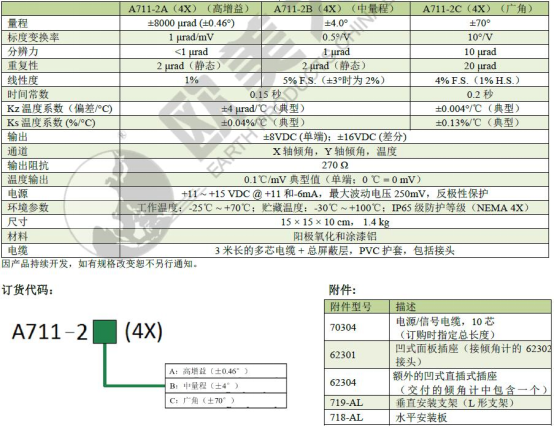

A711-2（4X）型耐候性底板安装倾角计的性能与A701-2（4X）型相同，但采用了底板安装方式。它的防护等级为IP65，能够在雨天、潮湿及腐蚀性环境中使用。A711-2（4X）用螺栓或夹具固定在水平面上，适合交通繁忙或振动较大的区域。它的分辨力<1 μrad，输出为稳定的±8V直流电压（±16 VDC差分），其内置功能强大的电子器件能在1000米的电缆上传送信号。这款精密倾角计应用于火山监测、岩土工程和结构监测、平台调平，以及其他要求耐候性的应用。

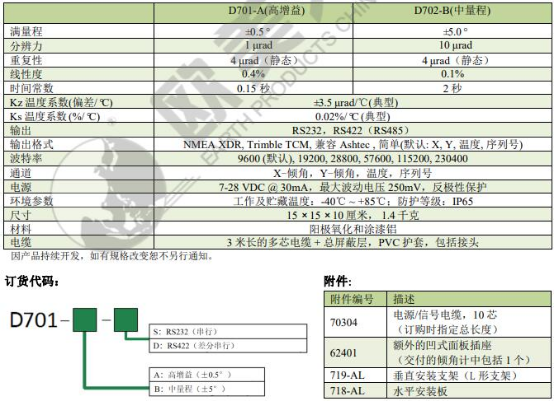

D701-A/B 数字式平台倾角计（双轴）

型号：D701-A/B

用途：用于火山监测、结构监测和平台调平等。

D701型数字平台倾角计是一款具有先进固件功能的高精密倾角传感器。输出为RE232或RS422（RS485全双工）。D701还配有因瓦合金调平支腿，易于安装在水平面上。由于采用了高精密度的电解液传感元件，D701的分辨力高达1μrad（微弧度），并且长期漂移几乎为零。可编程的固件控制包括采样平均、自动归零、波特率/输出速率、温度补偿*等。D701还配有板载内存，其最大容量为22,000个样本。D701用于火山监测、结构监测和平台调平等。

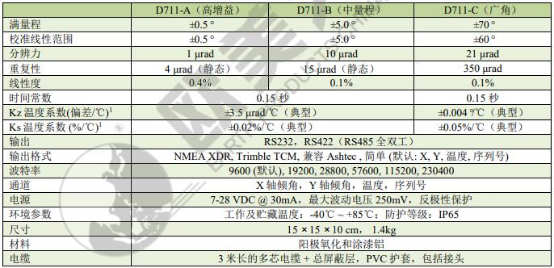

D711-A/B/C 数字式底板安装倾斜计

型号：D711-A/B/C

用途：应用于火山监测、岩土工程和结构监测、平台调平等。

D711型底板安装的倾角计是一款坚固、高精密度的倾角传感器，并安装有先进的数字式固件。输出为RS232或RS422（RS485全双工）。D711用螺栓或夹具固定在水平面上，适合交通繁忙或振动较大的区域。由于采用了高精密度的电解液传感元件，D711的分辨力高达 1 μrad（微弧度），且长期漂移几乎为零。仪器的可编程固件控制包括采样平均、自动归零、波特率/输出速率，温度补偿等。D711还配有板载存储器，其最大容量为22,000个样本。D701应用于火山监测、岩土工程和结构监测、平台调平等。

A800P 便携式倾角计

型号：A800P

用途：应用包括监测结构和地基的长期变形、测量结构对施加荷载的力学响应，以及测量表面的水准和平整度等。

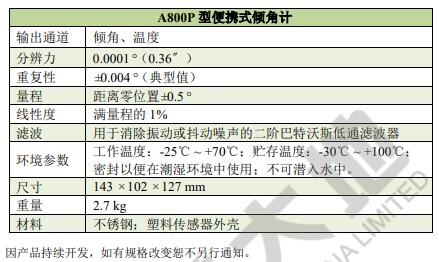

A800P型便携式倾角计是一款经济型手持式倾角传感器，适用于多种监测和测量。精度高、重复性好。应用包括监测结构和地基的长期变形、测量结构对施加荷载的力学响应，以及测量表面的水准和平整度等。倾斜板是选购件，用胶或螺栓把倾斜板固定在水平、垂直表面上，这样就可以在倾斜板上进行测量。倾角计底部和侧面上的标记条让您每次都能准确地重新定位。

完整的A800P型便携式倾角测量系统包括以下部件：

A800P型便携式倾角计

870型读数仪，配有电池和1.5米电缆

4位万用表，用于显示测量数据

其他万用表使用的万用表探针

带衬垫的坚固耐用手提箱

当使用倾斜板时，可为每个项目订购以下选购件：

陶瓷倾斜板（P/N 1263）

不锈钢倾斜板（P/N 1273）

倾斜板保护罩（P/N 84041）

倾斜板胶合剂

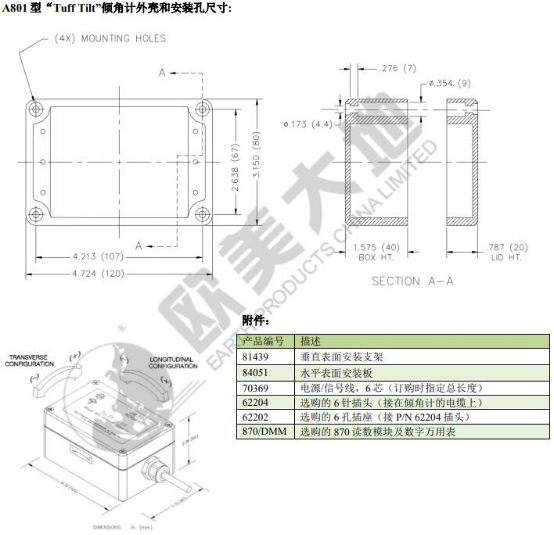

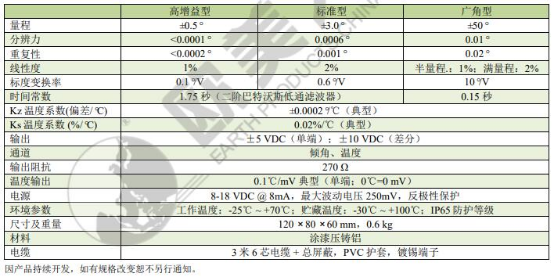

A801 Tuff Tilt 模拟倾角计

型号：A801

用途：应用于结构监测、角度测量和控制、平台调平等。

A801型“Tuff Tilt”模拟倾角计集高精度和耐用性于一身（一个经济实用的传感器外壳）。由于采用了以绝对重力方向为基准的电解液传感器，A801具有高测量精度，几乎没有长期漂移，高增益型的分辨力<0.0017 mm /m或更高。其输出是稳定的±5V直流电压（±10 VDC差分），可以用直流电压输入的数据记录仪读取。A801的防护等级为IP65级，可以防风雨。A801型“Tuff Tilt”模拟倾角计应用于结构监测、角度测量和控制、平台调平等。

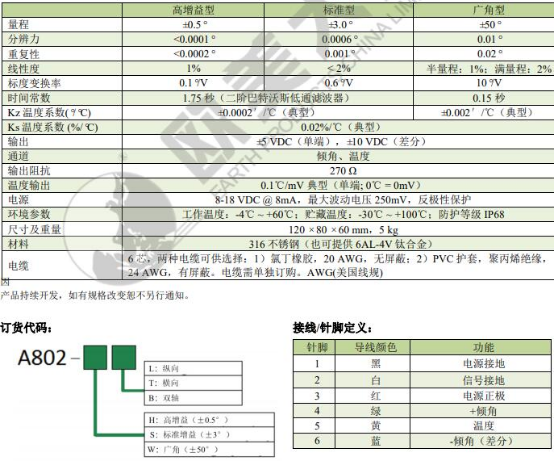

A802 深水型模拟倾角计

型号：A802

用途：应用于结构监测、角度测量和控制、平台调平等。

A802深水型是一款可潜入水中的高精度倾角计，适用于海洋、近海和深海的应用。由于采用了以绝对重力方向为基准的电解液传感器，A802具有高测量精度，几乎没有长期漂移。A802高增益型的分辨力<0.0017mm/m或更高。其输出是稳定的±5V直流电压（±10 VDC差分），可以用直流电压输入的数据记录仪读取。A802倾角计的额定防水等级达到+2500米，可在恶劣环境中提供高级保护。A802深水型倾角计应用于结构监测、角度测量和控制、平台调平等。

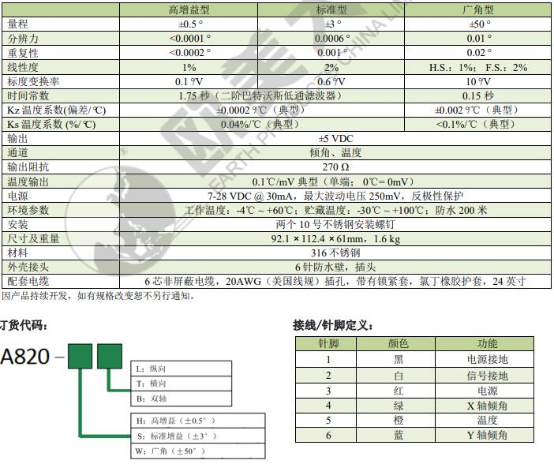

A820 浅水型模拟倾角计

型号：A820

用途：应用于结构监测、角度测量和控制、平台调平等。

A820浅水型是一款可潜入水中的高精度倾角计，适用于淡水和咸水中的应用。由于采用了以绝对重力方向为基准的电解液传感器，A820具有高测量精度，几乎没有长期漂移。A820高增益型的分辨力<0.0017mm/m或更高。其输出是稳定的±5V直流电压（±10 VDC差分），可以用直流电压输入的数据记录仪读取。A820倾角计的额定防水等级达到200米，可在恶劣环境中提供保护。A820浅水型倾角计应用于结构监测、角度测量和控制、平台调平等。

A820 浅水型模拟倾角计

型号：A820

用途：应用于结构监测、角度测量和控制、平台调平等。

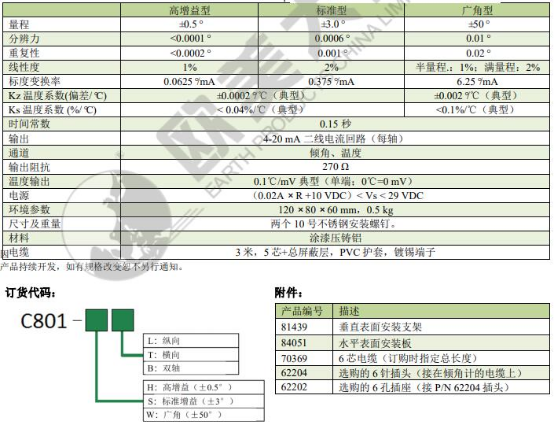

C801 Tuff Tilt 420 倾角计

型号：C801

用途：应用于结构监测、4-20mA PLC系统、工业测量与控制、或需要用长电缆测量的应用。

C801型Tuff 420具有与A801型相同的精度和耐用性，不同的是其输出是4-20mA电流信号。它有单轴和双轴两种配置。C801是由电流环路供电，因此可以使用一根便宜的双绞线来测量倾角，因为输出为4-20mA，所以在长电缆上没有信号损失。C801还配有一个用来测量温度的板载热敏电阻。C801 的防护等级为IP65级，可以防风雨。C801应用于结构监测、4-20mA PLC系统、工业测量与控制、或需要用长电缆测量的应用。

C802 深水型4-20mA倾角计

型号：C802

用途：应用于结构监测、角度测量和控制、平台调平等。产品咨询

C802深水型是一款可潜入水中的高精度倾角计，其输出为4-20 mA的电流信号，适用于海洋、近海和深海的应用。由于采用了以绝对重力方向为基准的电解液传感器，C802高增益型的分辨力< 0.0017mm/m或更高。C802倾角计的额定防水等级达到+2500米，可在恶劣环境中提供高级保护。C802深水型倾角计应用于结构监测、角度测量和控制、平台调平等。

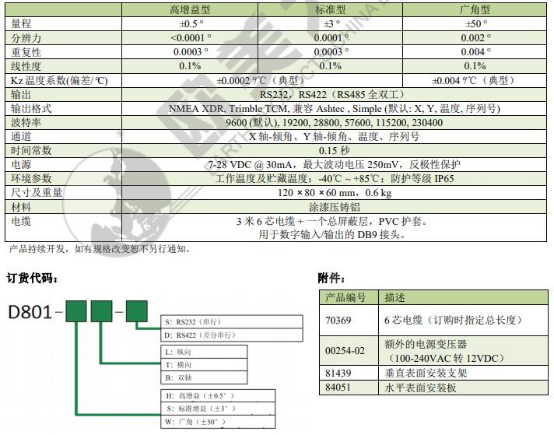

D801 Tuff Tilt 数字倾角计

型号：D801

用途：应用于结构监测、角度测量和控制、平台调平等。

D801Tuff Tilt型是一款高性能的数字倾角计，具有先进的固件功能。由于采用了以绝对重力方向为基准的电解液传感器，D801具有良好的测量精度，几乎没有长期漂移，其输出为RS232或RS422（RS485全双工）。D801采用了一个16位模/数转换器，分辨力<0.0001° (<0.0017mm/m)。用户可编程的固件功能包括采样平均、自动归零、波特率/输出速率等。D801还配有板载存储器，其存储容量高达22000个样本。D801的防护等级为IP65级，可以防风雨。D801 Tuff Tilt型倾角计应用于结构监测、平台定位及控制等。

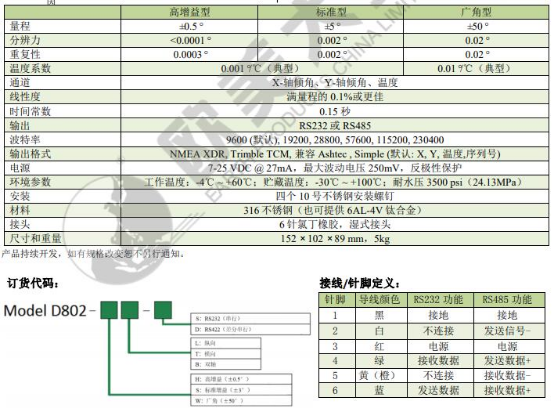

D802 深水型数字倾角计

型号：D802

用途：应用于结构监测、角度测量和控制、平台调平等。

D802深水型是一款可潜入水中的高精度倾角计，适用于海洋、近海和深海的应用。由于采用了以绝对重力方向为基准的电解液传感器，D802具有良好的测量精度，几乎没有长期漂移。D802高增益型的分辨力<0.0017mm/m或更高，输出为RS232或RS422。D802倾角计的额定防水等级达到+2500米，可在恶劣环境中提供保护。D802深水型倾角计应用于结构监测、角度测量和控制、平台调平等。

D820 浅水型数字倾角计

型号：D820

用途：应用于结构监测、角度测量和控制、平台调平等领域。

D820浅水型是一款可潜入水中的高精度倾角计，配有RS232或RS422数字输出端口，适用于淡水和咸水中的应用。由于采用了以绝对重力方向为基准的电解液传感器，D820具有优越的测量精度，几乎没有长期漂移。D820高增益型的分辨力<0.0017mm/m或更高。D820的额定防水等级达到200米，可在恶劣环境中提供保护。D820浅水型倾角计应用于结构监测、角度测量和控制、平台调平等领域。

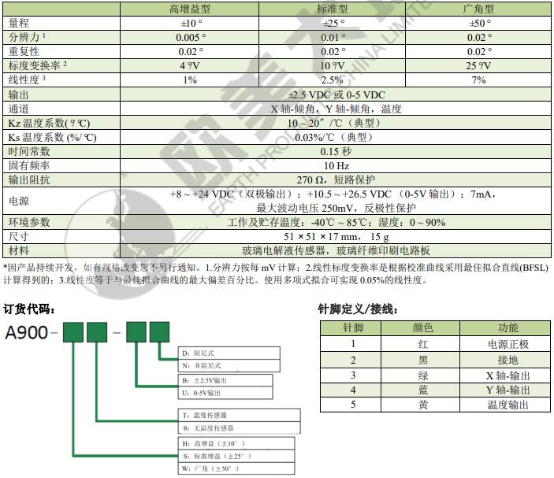

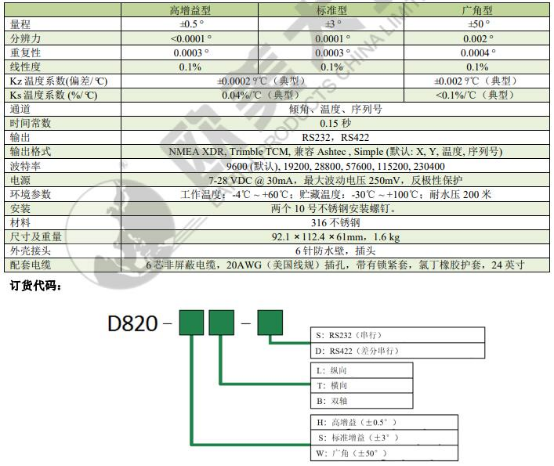

A900 双轴倾角计

型号：A900

用途：应用于工业级俯仰角和横滚角测量、平台定位及控制、OEM贴牌组装、专业研究及应用等。

A900型双轴倾角计是一款物美价廉、以重力方向为基准的倾角传感器（测斜仪），其动态范围宽。它的小尺寸和高精度使它成为许多测量和控制应用的通用选择。A900型倾角计有两种输出可供选择，分别是±2.5V或0-5V直流，还可根据用户的要求定制校准范围，并标准配备了一根46厘米长的连接电缆。A900型双轴倾角计应用于工业级俯仰角和横滚角测量、平台定位及控制、OEM贴牌组装、专业研究及应用等。

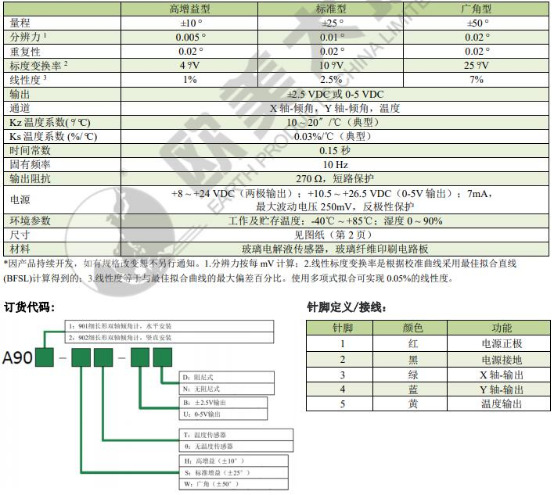

A901 & A902 细长形倾角计

型号：A901 & A902

用途：应用于工业级俯仰角和横滚角测量、平台定位及控制、OEM贴牌组装、以及空间受限的专用仪器等领域。

A901/A902型细长形双轴倾角计具有与A900型倾角计相同的性能，不同的是其外形细长且紧凑，有水平（A901）或垂直（A902）安装两种包装可供选择，标准输出为±2.5V或0-5V直流，标配有一根46厘米长的连接尾线。A901/A902型倾角计应用于工业级俯仰角和横滚角测量、平台定位及控制、OEM贴牌组装、以及空间受限的专用仪器等领域。

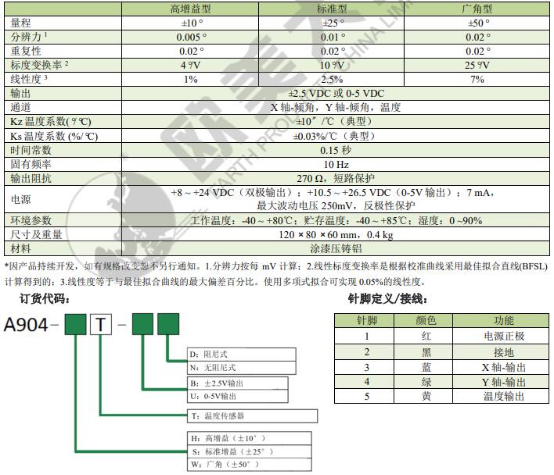

A904 PakTM双轴倾角计

型号：A904

用途：应用于工业级俯仰角和横滚角测量、平台定位及控制、岩土工程监测等。

A904型PakTM倾角计是一款高性价比的双轴倾角计，装有一个坚固耐候的外壳，它有两种输出可供选择，分别是±2.5V或0-5V直流。A904型倾角计的防护等级为IP65，功能强大的板载电子元器件能驱动超过500米的电缆。A904型倾角计应用于工业级俯仰角和横滚角测量、平台定位及控制、岩土工程监测等。这款倾角计标配有一根3米长的电缆尾线，如需更长的电缆请在订单中指定。

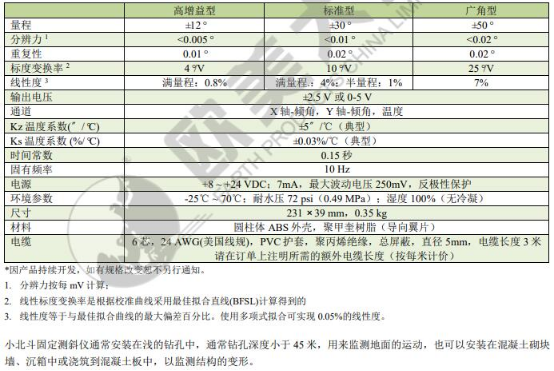

A906 小北斗固定测斜仪

型号：A906

用途：用于监测斜坡、挡土墙、堤坝/路堤、地面沉陷/沉降等。

A906型小北斗（Little Dipper）是一款高精度、低成本的固定测斜仪（IPI，原位测斜仪），用于监测斜坡、挡土墙、堤坝/路堤、地面沉陷/沉降等。A906安装在标准的测斜管中，也可以直接灌浆或埋入到位。A906型IPI的额定耐水压为72 psi（约0.5 MPa，50.6米水柱）。其输出为±2.5 VDC电压信号，因此可以很容易连接到适用电压输入的数据记录仪。A906有两种配置，分别适用于垂直和水平钻孔。标配有3米长的电缆（在订单请指定额外的电缆长度）。

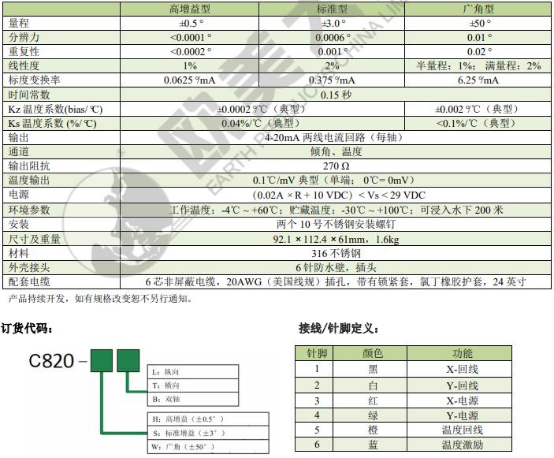

C820 浅水型4-20mA倾角计

型号：C820

用途：应用于结构监测、角度测量和控制、平台调平等。

C820型浅水倾角计是一款可潜入水中的高精度倾角计，其输出为4-20 mA的电流信号，适用于淡水和咸水中的应用。由于采用了以绝对重力方向为基准的电解液传感器，C820具有优越的测量精度，几乎没有长期漂移。C820高增益型的分辨力<0.0017mm/m或更高。C820倾角计的额定防水等级达到200米，可在恶劣环境中提供高级保护。C820浅水型倾角计应用于结构监测、角度测量和控制、平台调平等。

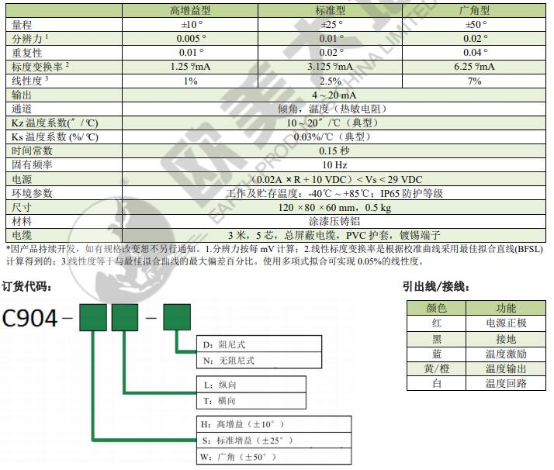

C904型 PakTM 420单轴倾角计

型号：C904

用途：应用于工业PLC（可编程序控制器）、平台定位及控制、岩土监测或要用长电缆的其他应用。

C904型PakTM420单轴倾角计具有与A904型倾角计相同的性能，不同的是其输出为4-20mA，有纵轴或横轴两种配置可供选择。C904相当于一个两线4-20mA电流回路，能够在1000多米的导线上传送信号，并装有一个用于测量温度的板载热敏电阻。C904应用于工业PLC（可编程序控制器）、平台定位及控制、岩土监测或要用长电缆的其他应用。

MD908型鸢尾花(IRIS)倾角开关和和控制器

型号：MD908

用途：一款功能强大的倾角控制装置，具有先进的固件功能。其板载电解液倾角传感器的分辨力<0.002°。

MD908型鸢尾花(IRIS)倾角开关和和控制器是一款功能强大的倾角控制装置，具有先进的固件功能。其板载电解液倾角传感器的分辨力<0.002°。用户可编程的设置包括自动清零、样本平均、滞后控制等功能。MD908型鸢尾花支持RS232和RS422（RS485全双工）输出。鸢尾花还支持多种输出协议，包括Trimble TCM、NMEA XDR、BAE和Ashtech等。它标配了一根0.6米的连接电缆。鸢尾花应用于工业级俯仰角和横滚角测量、平台调平、专业OEM贴牌组装、科学仪器部件等。

产品规格：

	高增益型	标准型	广角型
量程	±10°	±25°	±50°
分辨力	0.002°	0.004°	0.01°
重复性	0.01°	0.01°	0.02°
线性度	1%	1%	1%
输出	RS232、RS422（RS485全双工）
输出格式	NMEA XDR，Trimble TCM，Ashtec 兼容，简单（默认： X，Y，温度，序列号）
波特率	9600 （默认），19200，28800，57600，115200，230400
通道	X轴-倾角、Y轴-倾角、温度、序列号
倾斜开关控制	8个兼容TTL 的CMOS（互补金属氧化物半导体）控制输出（0-5 VDC）；
	每个通道20mA电源功率（所有8个通道不超过100mA）
Kz温度系数(°/°C)	10〞/℃（典型）
Ks温度系数 (%/°C)	0.03%/℃
时间常数	0.15 s
固有频率	7 Hz
电源	（0.02A × R + 10 VDC）< Vs < 29 VDC
环境参数	工作及贮存温度：-40℃ ~ +85℃；湿度：0 ~ 90%，无冷凝
尺寸	67 × 67 × 25 mm，31 g
材料	玻璃电解液传感器，玻璃纤维印刷电路板

*因产品持续开发，如有规格改变恕不另行通知。

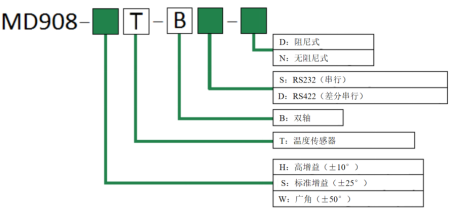

订货代码：

附件：

产品编号	功能
84063-01	额外的0.6米电缆组件，RS232,
84063-01	接H1排针和DB9-sub连接器
84088-01	额外的0.6米电缆组件，RS422,
84088-01	接H1排针和DB9-sub 连接器
84083-01	0.6米倾角开关控制电缆（连接到H3端子），镀锡端子
84083-01	H1接头到DB9子接头
00254-02	变压器，100 -240 VAC转12 VDC

MD900-T 数字倾角计

型号：MD900-T

用途：应用于工业级俯仰角与横滚角测量、海上打桩、疏浚和施工系统、平台调平、岩土工程监测等。

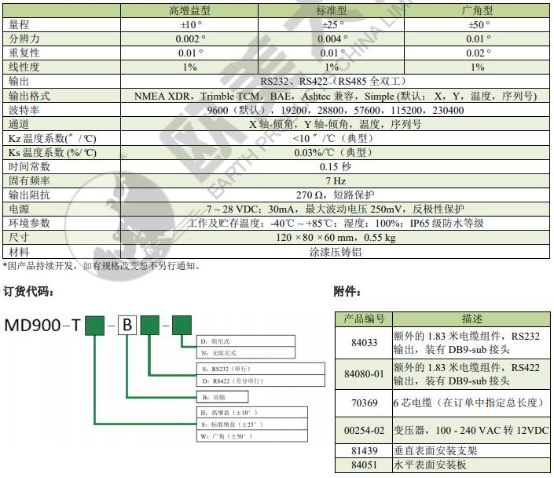

MD900-T型双轴倾角计是一款经济实用的数字倾角计，具有强大的固件功能。用户可编程的设置包括自动归零、波特率和输出频率、样本平均等。其输出为RS232或RS422（RS485全双工）。MD900-T型易于与各种GPS接收器集成，并支持Trimble TCM、NMEA XDR、BAE和Ashtech输出协议。它标配了一根1.83米的连接电缆和一个100 ~ 240 VAC电源变压器。MD900-T应用于工业级俯仰角与横滚角测量、海上打桩、疏浚和施工系统、平台调平、岩土工程监测等。

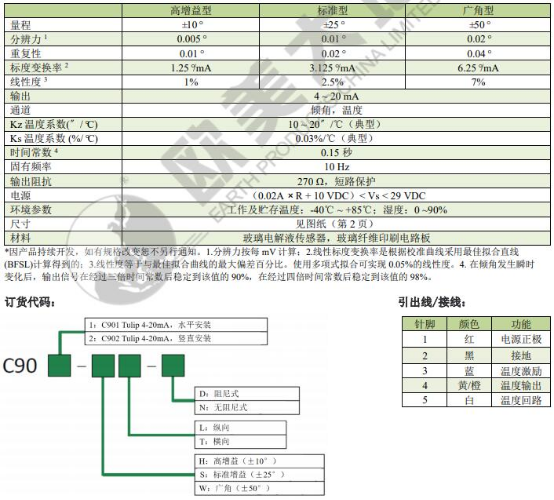

C901 & C902 Tulip单轴倾角计（4-20mA输出）

型号：C901 & C902

用途：应用于工业PLC（可编程序控制器）、平台定位及控制、OEM贴牌组装以及其他要求传感器输出为4-20mA的应用。

C901/C902型郁金香（Tulip）单轴倾角计具有与A900系列倾角计相同的性能，不同的是其输出为4-20mA，有水平（C901）或垂直（C902）安装两种包装可供选择。郁金香倾角计相当于一个便利的两线4-20mA电流回路，并装有一个用于测量温度的板载热敏电阻。Tulip倾角计应用于工业PLC（可编程序控制器）、平台定位及控制、OEM贴牌组装以及其他要求传感器输出为4-20mA的应用。

84053 & 59577 中量程陶瓷倾斜传感器

型号：84053 & 59577

用途：

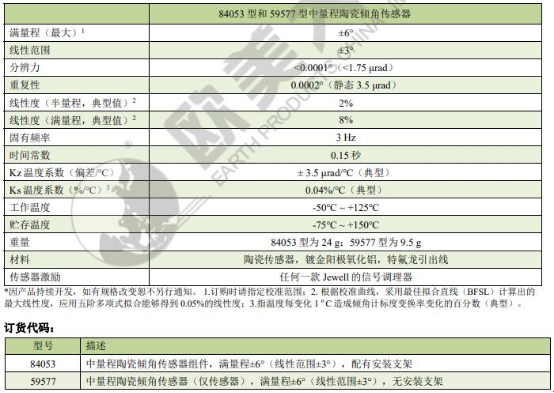

84053型中量程陶瓷倾角传感器是一款体积小巧、坚固耐用的电解液倾角传感器，其分辨率高达1.75 μrad。它配有铝制安装支架，以便于安装。没有配安装支架的型号为59577型（性能与84053型相同）。传感器满量程为±6°，线性范围为±3°。在订购84053型和59577型陶瓷倾角传感器的时候如果也一起订购了信号调理器，Jewell公司将对传感器和信号调理器在±3°的范围内进行校准（请在订购时指定特殊/定制校准范围）。84053和59577型倾角传感器应用于那些小尺寸和性能是关键参数的精密OEM贴牌组装应用。

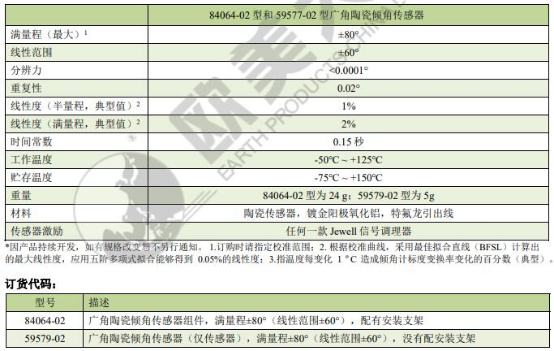

84064-02 & 59579-02 广角陶瓷传感器

型号：84064-02 & 59579-02

用途：适用于广角测量的应用，并且在这些应用中，高性能和量程范围内的线性度是关键参数。

84064-02型广角陶瓷倾角传感器是一款高精度、宽动态范围的电解液传感器。它配有便于安装的铝制安装支架。没有配安装支架的型号为59579-02型（性能与84064-02型相同）。其满量程为±80°，线性范围为±60°。在订购84064-02和59579-02型陶瓷倾角传感器的时候如果也一起订购了信号调理器，Jewell公司将对传感器和信号调理器在±50°°的范围内进行校准（请在订购时指定特殊/定制校准范围）。84064-02和59579-02型倾角传感器适用于广角测量的应用，并且在这些应用中，高性能和量程范围内的线性度是关键参数。

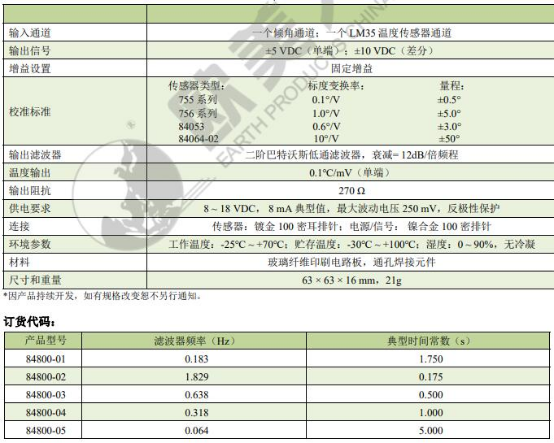

84800 单通道信号调理器

型号：84800

用途：调理Jewell微型倾角传感器的输出信号

84800型是一款体积小巧、高性能的信号调理板，可调理Jewell微型倾角传感器的输出信号。每块84800型信号调理板能驱动一个倾角通道（X轴或Y轴）和一个LM35温度传感器通道。输出为稳定的±5 VDC电压信号（±10 VDC差分）。它还包含一个内置的1.75秒低通巴特沃斯滤波器，以实现噪声抑制（在订单上请指定定制的滤波器时间常数），同时其方形外形可方便地封装在OEM和最终用户的组件中。

84800能够在300米长的电缆上传送信号，信号调理板和倾角传感器之间的距离最远可达100米。要获得755、756系列或陶瓷倾角传感器的较好性能，请使用84800型信号调理板。

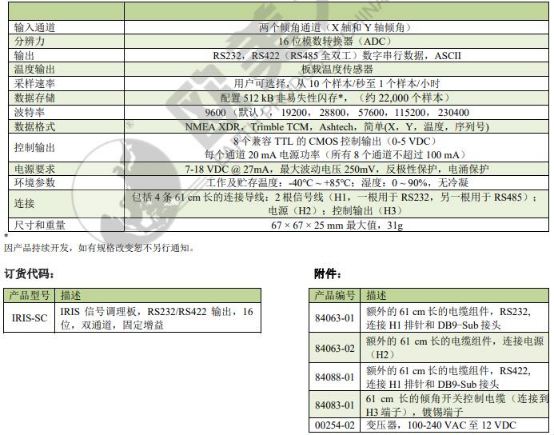

IRIS-SC 数字信号调理器

型号：IRIS-SC

用途：适用于倾角开关/控制应用。

IRIS-SC型数字式信号调理板是一款功能强大的控制仪器，适用于Jewell微型倾角传感器。输出为ASC II RS232或RS422（485）串行数据。标准固件包括5个用户可编程的报警/触发阈值，适用于倾角开关/控制应用。当测量值达到选定阈值时，电路将H3控制接头中一个针脚的输出设置为高电平。其他的固件功能还包括用户可编程的数据输出速率、样本平均、自动清零和波特率。IRIS-SC还能够将22,000个样本记录到内存中，以便根据用户命令进行数据转存或下载。如果在订购IRIS-SC信号调理板的同时也订购了Jewell公司的微型倾斜传感器，那么Jewell公司将对信号调理板和传感器进行校准后。（请在订单中指定校准范围）。

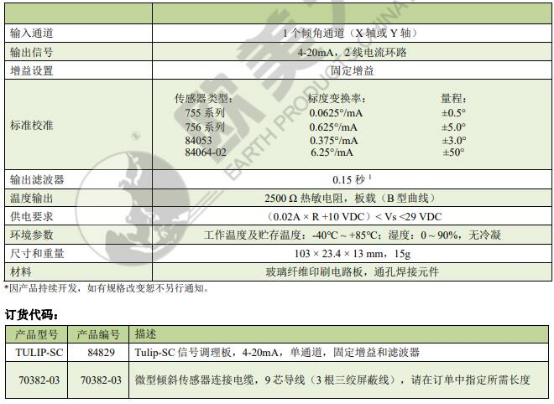

Tulip-SC 信号调理器

型号：Tulip-SC

用途：

Tulip-SC型是一款精密的4-20mA信号调理板，适用于Jewell微型倾角传感器。每块Tulip-SC信号调理板连接一个单轴倾角传感器。倾角输出是4-20mA的电流信号。Tulip-SC采用环路电流供电，因此可以使用便宜的双绞线进行远距离测量。Tulip-SC还配备了一个板载热敏电阻，用来测量温度。如果在订购Tulip-SC信号调理板的同时也订购了Jewell公司的84053、84064型陶瓷倾角传感器或755、756型微型倾斜传感器，那么Jewell公司将对信号调理板和倾角传感器进行校准。

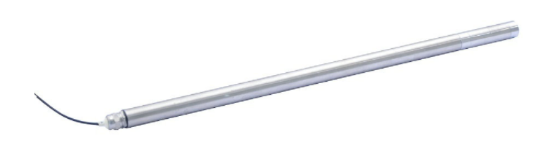

LILY 自调平钻孔测斜仪

型号：Lily

用途：用来做火山和构造研究，油&气行业的水力压裂及地下活动的监测。

Lily钻孔倾斜计设计用来做火山和构造研究，油&气行业的水力压裂及地下活动的监测。Lily钻孔倾斜计是Jewell仪器公司专业的仪器及岩土专家25年研究经验的累积。它直径小，抗高压的不锈钢保护外壳能满足各种领域和恶劣环境下的监测要求。

专为火山和构造研究设计

双轴倾斜传感器采用精密电解倾斜传感器在两个正交的垂直平面运动，数字电子将倾斜的信号转换为容易记录的RS485（RS422）数据流（含倾斜、方位角、温度、系列号和时间等）。数据输出为NMEA 0183格式。

Lily倾斜传感器可以通过命令进行自动调平，调平范围为±10°，在动态范围为±330 微弧度时分辨率<5 纳弧度。Lily采用创新的设计，实现高机械稳定性，可以长期稳定测量。

技术参数：

通道	X，Y，方位角，温度
分辨率	<5 纳弧度
重复性	与静态环境下的分辨率相同
测量范围	±330 微弧度
自平衡范围	±10°
线性	满量程0.2%
反应频率	<1 Hz
温度系数	跨度：KS=+0.02%/℃，零飘：KZ=±3微弧度,典型，更小系数可选，价格更高
方位角检测	船上的磁罗盘, 输出0°到360°
采样率	用户可选从10个/s到1个/h
数据存储	2M非易失闪存（64000个样本）
数据格式	格式：NMEA XDR, Trimble 专有, Ashtech 兼容, 简单(x,y,温度，序列号)
串行输出	RS485(RS422), 波特率：9600,19200（默认）,28800,57600,115200,230400
实时时钟	现有精度高于10分/年
要求电源	7-28VDC @ 30MA（当睡眠模式下采样率/传送< 10mA，采样率1/分，最大峰值250mA,反极性被保护
电压保护	所有输入输出都含电压保护
连接头	6针高压氯丁（二烯）橡胶标准接头，其它接头可选
环境	-8℃到+85℃运行和存储，-25℃版本可选，额定压力345bars（5000psl）
尺寸 & 重量	51mm（2英寸），直径915mm（36英寸），可拆卸手柄150mm（6英寸），重量4.5kg（10磅）
材质	305不锈钢，非磁性

T500 电解液式倾角计

型号：T500

用途：T500倾角计是一种电解液基质的倾角传感器，通常能够用于在短时间内精确的旋转测量。

T500倾角计是一种电解液基质的倾角传感器，通常能够用于在短时间内精确的旋转测量。

T500电解液式倾角计可以直接连接到BDI结构测试系统、结构监测系统，同时也与大多数通用数据采集系统兼容。其坚固的铝外壳提供了易于安装的外壳形式和机械零位调整能力。

特点

+ 简单快速的量程调整；

+ 用于需要粘合应用场景的安装块；

+ 测量量程范围为±0.5° ~ ±60° ；

+ 4种安装配置；

+ 设计防护等级超过IP67；

+ 高精度；

+ 亚角秒级的分辨力；

+ 内部信号调理；

+ 过载保护。

应用

+ 动态荷载引起的桥板、梁和桥墩旋转；

+ 施工期间挡土墙或桥台移动；

+ 弧形闸门运行时的旋转角度。

规格

MODEL	T500-005	T500-030	T500-100	T500-600
线性量程范围（弧度）	±0.5	±3	±10	±60
总量程（弧度）	±1	±6	±15	±80
输出（MV/ 角秒）	1	0.4	–	–
输出（MV/ 弧度）	–	–	420	160
分辨力（弧度）	< 0.0001	< 0.0003	< 0.0005	< 0.001
精度 @ 满量程 (%FS)	–	< 8	< 5	< 3
稳定时间（秒）	~1.1	~1.2	~0.75	~1.0
激励电压	+5 to +15 Vdc
输出	±2 Vdc
操作温度	-13 °F to 158 °F (-25 °C to 70 °C)
存贮温度	-40 °F to 176 °F (-40 °C to 80 °C)
温度比例系数 (%/°C, 典型值)	0.6	0.6	0.1	0.1
外壳材料	机加工6061铝合金
耐腐蚀性	硬质阳极氧化 (MIL-A-8625 Type III标准)
防护等级	设计防护等级超过IP67
尺寸	4.25 x 2.6 x 3 (108 x 66 x 76 mm)

8.3MEMS

A850-D MEMS Tuff 倾角计（±5VDC输出）

型号：A850-D

用途：应用于平台调平/定位、结构监测、施工监测、工业机械定位和弧形闸门的测量和控制等。

A850型MEMS Tuff Tilt系列倾角计有单轴和双轴两种配置可供选择。A850为工业应用提供了一种坚固耐用的设计方案，同时受益于低成本的MEMS技术。

产品特点

±14.5°，±30°，±90°量程

坚固耐用的外壳

有单轴和双轴两种配置可供选择

低成本的MEMS技术

通过RoSH认证

可用的滤波功能

双电源输入

±5 VDC输出

提供温度传感器选购件

IP65防护等级的封装

应用领域

平台调平/定位

结构监测

施工监测

工业机械定位

弧形闸门的测量和控制

A850-S MEMS Tuff系列倾角计

型号：A850-S

用途：应用于平台调平/定位、结构监测、施工监测、工业机械定位和弧形闸门的测量和控制等。

A850型MEMS Tuff Tilt系列倾角计有单轴和双轴两种配置可供选择。A850为工业应用提供了一种坚固耐用的设计方案，同时受益于低成本的MEMS技术。

产品特点

±14.5°，±30°，±90°量程

坚固耐用的外壳

有单轴和双轴两种配置可供选择

低成本的MEMS技术

通过RoSH认证

可用的滤波功能

单电源输入

0-5 VDC输出

提供温度传感器选购件

IP65防护等级的封装

应用领域

平台调平/定位

结构监测

施工监测

工业机械定位

弧形闸门的测量和控制

A875 微型Tuff Tilt 模拟倾角计

型号：A875

用途：应用于结构监测、角度测量和控制、平台调平、测试和研究、OEM（原始设备制造商）等。

A875微型Tuff Tilt 倾角计集高精度和耐用性于一身，其机身体积小巧、经济适用。由于采用了MEMS技术，A875具有良好的测量精度，且长期漂移几乎为零，其分辨力为0.05°。A875的模拟输出为0.5 ~ 4.5 VDC。A875的防护等级为IP67，可以防风雨。A875微型Tuff Tilt倾角计应用于结构监测、角度测量和控制、平台调平、测试和研究、OEM（原始设备制造商）等。这款产品通过RoHS认证。

C850 MEMS Tuff Tilt 系列倾角计（4-20mA输出）

型号：C850

用途：应用于平台调平/定位、结构监测、施工监测、工业机械定位和弧形闸门的测量和控制等。

C850型MEMS Tuff Tilt系列倾角计有单轴和双轴两种配置可供选择。C850为工业应用提供了一种坚固耐用的设计方案，同时受益于低成本的MEMS技术。

产品特点

±14.5°，±30°，±90°量程

坚固耐用的外壳

有单轴和双轴两种配置可供选择

低成本的MEMS技术

通过RoSH认证

可用的滤波功能

单电源输入

4-20mA输出

提供温度传感器选购件

IP65防护等级的封装

应用领域

平台调平/定位

结构监测

施工监测

工业机械定位

弧形闸门的测量和控制

C875 微型Tuff模拟倾角计

型号：C875

用途：应用于结构监测、角度测量和控制、平台调平、测试和研究、OEM原始设备制造等领域。

C875微型Tuff Tilt 倾角计集高精度和耐用性于一身，其机身体积小巧、经济适用。由于采用了MEMS技术，C875具有良好的测量精度，且长期漂移几乎为零，其分辨力为0.05°。C875的模拟输出为4-20 mA。C875的防护等级为IP67，可以防风雨。C875型微型Tuff Tilt倾角计应用于结构监测、角度测量和控制、平台调平、测试和研究、OEM原始设备制造等领域。这款产品通过RoHS认证。

D875 微型Tuff 数字倾角计

型号：D875

用途：应用于结构监测、角度测量和控制、平台调平、测试和研究、OEM(原始设备制造商)等。

D875微型Tuff Tilt 倾角计集高精度和耐用性于一身，其机身体积小巧、经济适用。由于采用了MEMS技术，D875具有良好的测量精度，且长期漂移几乎为零，其分辨力为0.05°。D875的输出选项包括数字RS485或RS232。D875的防护等级为IP67，可以防风雨。D875微型Tuff Tilt倾角计应用于结构监测、角度测量和控制、平台调平、测试和研究、OEM(原始设备制造商)等。这款产品通过RoHS认证。

T600 MEMS倾角计

型号：T600

用途：T600倾角计是基于MEMS的单轴或双轴倾角传感器，可用于短期测试和长期监测应用。由于传感元件中存在过阻尼，其对振动不太敏感，因此适合于更高频率的响应。

T600倾角计是基于MEMS的单轴或双轴倾角传感器，可用于短期测试和长期监测应用。由于传感元件中存在过阻尼，其对振动不太敏感，因此适合于更高频率的响应。

T600倾角计坚固的阳极氧化铝外壳可抵御较恶劣的环境，同时提供简单的安装选项和机械偏移调整。

特点

+ 简单快速的量程调整；

+ 用于需要粘合应用场景的安装块；

+ 测量量程范围为±15° ~ ±30°；

+ 4种安装配置；

+ 设计防护等级超过IP67；

+ 频率响应 (-3 dB 18 Hz)；

+ 优异的温度稳定性；

+ 0.001° 分辨力 (10 Hz 带宽)。

应用

+ 长期结构监测；

+ 塔架旋转；

+ 弧形闸门位置；

+ 桥墩旋转；

+ 永久变形监测；

+ 建筑物旋转。

规格

型号	T611-15	T611-30	T621-15	T621-30
类型	Uniaxial	Uniaxial	Biaxial	Biaxial
线性量程（弧度）	±15	±30	±15	±30
输出（MV/弧度典型值）	275	120.5	275	120.5
分辨力（弧度）	0.013	0.013	0.013	0.013
交叉轴灵敏度（最大%）	4	4	4	4
线性度（%FS）	0.057	0.011	0.057	0.011
频率响应	DC to 5 Hz
稳定时间	400ms
激励电压	9-28 Vdc
比率误差（%）	±1	±1	±1	±1
额定功率
最大值	75 mW
典型值	25 mW
智能传感器接头 1	35.5 mW @ +5.0 Vdc
输出	±2 Vdc
操作温度 2	-40 °F to 176 °F (-40 °C to 80 °C)
温度灵敏度：
-25°C ~ +80°C (典型值, %/°C)	±0.013
-40°C ~ +125°C (最大值, %)	-2.5 … +1
电缆	定制引线电缆长度：
	IC-02-187 [22 AWG, 2 双绞屏蔽线, 屏蔽线, 红色PVC护套]
	IC-02-250 [22 AWG, 2 双绞屏蔽线, 屏蔽线, 蓝色PVC护套]
	IC-03-250 [24 AWG, 3 双绞屏蔽线, 屏蔽线, 黑色PVC护套]
外壳材料	机加工6061铝合金
耐腐蚀性	硬质阳极氧化 (MIL-A-8625 Type III标准)
防护等级	设计防护等级超过IP67
尺寸	4.25 x 2.6 x 3 in (108 x 66 x 76 mm)
重量	1.2 lb (544 g)
安装	通过安装孔¼ in (M6) 在五个面上使用螺栓或锚接可重复使用的安装块（粘合/焊接）
1 Intelliduce智能接头需要配合STS智能采集节点使用
2 温度下限基于仪器电子元件的工作温度，温度上限基于仪器电缆的工作温度，请单独咨询以获取宽温度范围电缆选项。

8.4力平衡

A750-100 精密流体阻尼倾角计

型号：A750-100

用途：用于石油天然气、立管倾角监测、铁路线路养护（MOW）设备、路面平整度测量设备、车轮定位和机器人。

A750-100系列倾角计是一款坚固耐用的高性能单轴倾角传感器，专为在较极端环境下也能获得较佳性能而设计。流体阻尼装置在高冲击和振动环境中具有较好的噪声抑制能力，以及较好的输出稳定性。这款倾角计有6针接头或针脚端子可供选择，输出有0-5V和4-20mA可供选择。还可根据客户要求提供定制输入范围、过滤器和温度补偿。

产品特点

分辨力为1µrad（微弧度）

提供温度补偿

0-5V输出

9-18V直流电源输入

通过RoHS认证

应用领域

高精度的土木工程监测

石油天然气、立管倾角监测

铁路线路养护（MOW）设备

路面平整度测量设备

车轮定位

机器人

A750-050 系列倾角计

型号：A750-050

用途：用于岩土工程监测应用，包括桥梁下垂、摇摆和挠度测量、平台调平和结构分析。

询价索取资料

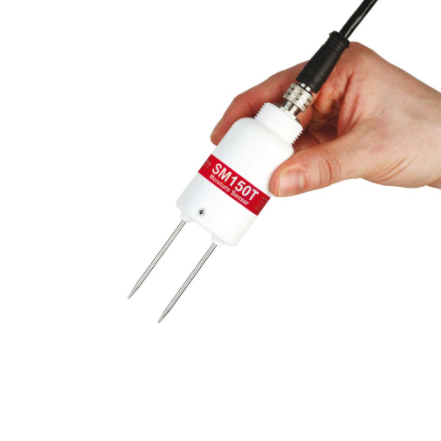

SM150T 土壤湿度传感器

优势

·湿度精度±3%

·坚固耐用且可埋置

产品简介

这是一款专业的传感器电子技术制造的高度可靠的湿度传感器，并且可以高稳定地测量盐度和温度。SM150T型能够进行长期掩埋：传感器、连接器和电缆的防护等级均能够达到IP68级。湿度精度为3%（在经过土壤特定校准后），内置温度传感器达到0.5°C精度。

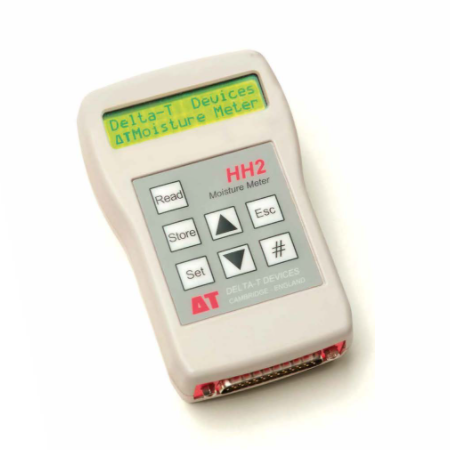

SM150T型是一种具有双重用途的探头：它既可以便携地用于即时湿度读数，也可以安装在土壤中进行连续测量记录，以提供土壤湿度和温度数据。

SM150T型的尖头针能够将对土壤扰动降至较低，同时能够保持测量杆周围的原始土壤结构，并使探头易于插入和安装。对于深埋的安装方式，仪器的圆柱外形便于在钻孔中安装并且能够选择有助于放置和拆卸（50 cm和100 cm长，可连接）的延长管。

产品应用

土壤科学研究

灌溉研究

园艺学研究

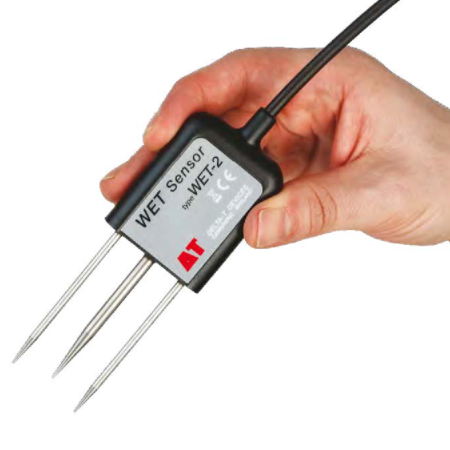

WET 土壤湿度传感器

型号：WET

用途：测量土壤含水量、电导率（EC）和温度。

WET 土壤湿度传感器

• 根区水分和养分状况

• 生长条件的快速监测

• 许多土壤和基质的校准

产品特点

WET传感器可以很容易地插入基质、堆肥和大多数土壤中，使种植者和研究人员能够快速检查并优化生长条件的均匀性。每次读数不到5秒，提供了根系健康最重要的3个指标：含水量（%）、孔隙水电导率（ECp）和温度（℃）。该传感器在园艺研究中特别有用，用于监测和响应施肥、CRF或有机处理时的变化。

产品应用

园艺学研究

农业研究

土壤科学

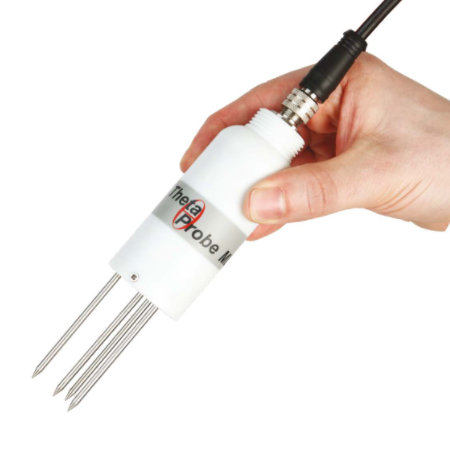

ML3 土壤湿度传感器

型号：ML3

用途：测量土壤湿度和温度

ML3 土壤湿度传感器

• 土壤湿度测量，精度为±1%；

• 内置温度测量；

• 简单的数据记录器或仪表连接；

• 可伸缩电缆系统；

• 可埋置 – IP68防护等级。

产品简介

ML3 ThetaProbe产品高达±1%的精确度，易于使用。只需将探针插入土壤中，连接到数据记录器或仪表，在18毫安电流条件下提供5-14伏直流电，几秒钟内就能准确测量土壤湿度。内置热敏电阻使ML3能够同时测量土壤温度和土壤湿度（探头必须完全埋入地下）。ML3电缆和连接器是可扩展的，可埋置的，防护等级为IP68。ML3的盐度测量在EC值高达2000mS.m-1的条件下产生响应。它的工作温度范围也很广，测试表明ML3可以在-40°C（非发热电缆）下工作。

产品应用

• 环境研究；

• 运动草坪和高尔夫场地。

EQ3 土壤水势测量仪

型号：EQ3

用途：提供了0至-1000 kPa土壤水势的免维护测量

• 方便，准确和可靠性替代注水式张力计；

• 免维护：无需重新注水或排气；

• 内置温度传感器；

• 可长时间埋设（IP68），耐低温。

产品简介

EQ3 土壤水势测量仪在土壤水势范围内提供稳定的基质势和土壤温度测量。特别适合在干燥土壤中使用。EQ3采用ThetaProbe探头技术，避免了传统注水式张力计的诸多问题。测量水势（基质势）在0~1000kPa的范围内，能够提供可靠准确的测量。

产品应用

EQ3等张力仪适合于土壤和基质中水势的长期静态监测。它甚至可以安装在冻土中。典型的应用包括环境、植物、土壤、生态、地质科学研究，以及土木工程和农业工程应用。EQ3的全量程是0到-1000千帕，但较佳的精度是在-100到-500千帕之间。这使得它适合于植物水分胁迫研究——甚至是在非常干燥的土壤中。

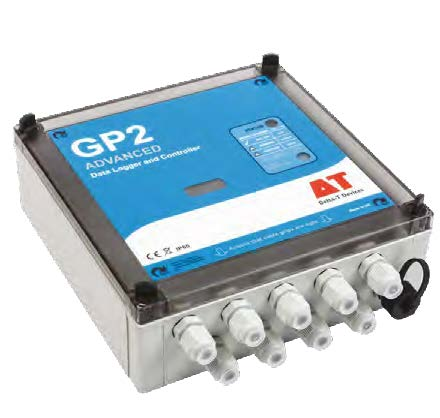

GP2 数据记录器

型号：GP2

用途：记录和控制现场试验

GP2 数据记录器

• 12 个差分通道；

• 支持SDI-12；

• 高性能微伏灵敏度；

• 易于设置和选择传感器；

• 多功能通信选项；

• 免费使用DeltaLINK云数据查看与共享服务

产品简介

GP2是一款12通道现场数据记录器，具有先进的控制能力，适合高要求的研究应用和现场工作。它具有防风雨，坚固耐用的特点，由电池供电，并配备12个不同的模拟输入，SDI-12串行数据接口和2个继电器作为标准配置。

对于许多应用程序来说，GP2的设置和安装快捷简单，同时提供对丰富功能集的访问。它可以记录大多数传感器类型，并接受电压、电阻、电流、电位计、计数器、电桥、频率、SDI-12和数字状态输入。

中继输出可以使用脚本编辑器以复杂的方式控制实验和应用程序。GP2具有独特的可靠性-建立在Delta-T在设计和制造数据记录器的25年经验之上。

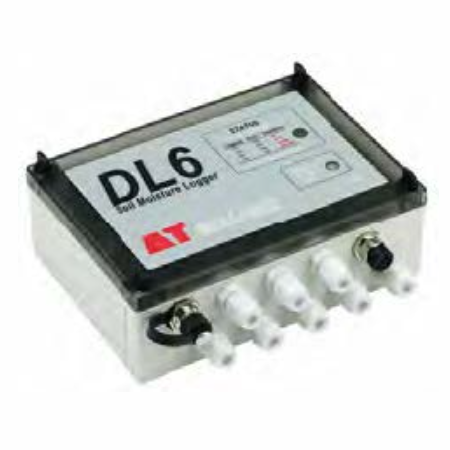

DL6 数据记录器

型号：DL6

用途：dedicated data logger optimised for use with Delta-T soil moisture sensors

DL6 数据记录器

• 高精度8通道数据记录；

• 适用于Profle Probes, ThetaProbes和SM150Ts 。

产品简介

DL6可以从以下位置记录数据：

• 1 温度传感器；

• 1 脉冲计数器（如降雨）。

DL6可与ThetaProbes, SM150Ts和Profile Probes以及温度传感器和雨量计组合使用。适合研究应用和环境监测。

产品应用

• 监测土壤湿度；

• 剖面探头。

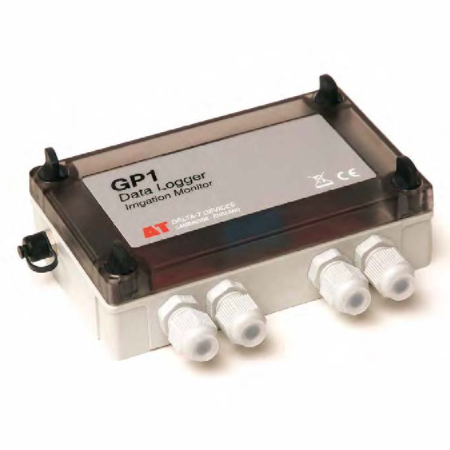

GP1 数据记录器

型号：GP1

用途：记录和控制现场试验

GP1 数据记录器

• 高精度7通道数据记录器；

• 600,000 个读数；

• 免费使用DeltaLINK云数据、查看和共享服务。

产品简介

GP1提供2个不同的电压通道，适合连接ML3和SM150T土壤湿度传感器。这两个温度通道针对10k热敏电阻探头进行了优化，可提供-20至+60°C范围内的准确温度读数。它们可用于记录ML3或SM150T传感器的温度输出。任一通道也可用于记录额外SM150T传感器的土壤水分输出。

GP1的设置和维护很简单，特别是对于室外数据记录应用。它的小尺寸和防水（IP67）允许它在方便的地方安装，并且不需要二次外壳。内部碱性电池的使用寿命超过1年（每小时从2个湿度传感器、2个温度和雨量计上读取读数时）。

GP1可以配置，连接检查，数据收集和读数显示在现场使用笔记本电脑。

HH2 数据记录器

型号：HH2

用途：土壤湿度传感器的即时读数

• 含水量即时显示；

• 存储多达1500个读数；

• 读取ML3、SM150T、PR2、PR2 SDI-12或WET传感器。

产品简介

HH2在紧凑型手持式装置中提供了令人印象深刻的功能，专为现场使用而设计。读数显示在LCD上，可以存储到内存中，以便以后下载到PC上。最多可存储1500个带有时间戳的读数。

HH2可单手操作，方便现场操作。每个时间戳读数包括一个唯一的样本号、一个绘图识别字母（a到Z）和一个传感器位置号（1到255）。数据通过每个单元提供的RS232电缆传输到PC。

PR2 土壤水分剖面探头

型号：PR2

用途：测量土壤水分

• 土壤含水量-不仅仅是趋势；

• 低盐度和温度敏感性；

• 多点测量的便携式仪表选项；

• 用于连续监视的GP2和DL6记录器选项；

产品简介

PR2 剖面探针可安装用于连续数据记录，也可用于多站点、便携式测量，带有HH2手持式读数装置。PR2采用专利*传感技术，可以测量各种土壤类型和各种养分水平的土壤含水量，包括盐渍土条件。

HH2是一个多功能的读出单元，它提供了一种简单方便的方式来显示和存储来自Profle探针的读数。使用HH2和PR2组合，可以将探头从接入管移动到接入管，能够在多个地点收集大量的土壤水分数据。

（*专利: US7944220, EP1836483, AU2005315407,CN101080631(B) ）

产品应用

• 土壤湿度概况

• 农业工程

• 水文学研究

• 土木工程

229-L 水势传感器

型号：229-L

用途：土壤水势测量，测量范围 -10至-2500 kPa。需与CE4或CE8电流激发模块共同使用。

概览

229 探头可测量土壤水势，测量范围 -10至-2500 kPa。需与CE4或CE8电流激发模块共同使用。Campbell Scientific 的数据采集器控制电流激发模块，测量和计算土壤水势。

优势与特点

· 测量范围宽

· 测量不受土壤中盐分影响

· 长期耐用，无需维护

· 兼容 AM16/32 系列多路器，可以扩展测量更多传感器

技术说明

229 水势传感器由加热元件和热电偶组成，热电偶置于装有环氧树脂的内管中，内管用多孔陶瓷包裹。

为计算土壤水势，CE4或CE8电流激发模块向229加热元件发出50mA的电流，热电偶可测量出温度上升。在多孔性陶瓷基体，从而改变为周围的土壤润湿和干燥的水的量根据不同的温度上升的幅度。根据多孔陶瓷基体处的水量，例如土壤潮湿或干燥，温度会有不同的上升幅度。土壤水势根据温度上升的数据利用二阶多项式计算得来。用户在使用229时，务必根据自身土壤情况进行相应的校准。

229的热电偶测量时需要一个参考温度，参考温度传感器内置在大多数数据采集器的接线面板上。

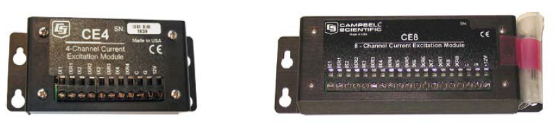

电流激发模块

CE4 或CE8 可以提供恒定电流对于 229 加热。 CE4 可以做多连接4 个229，CE8 可以连接8 个229。两者都需要12Vdc 供电。

可以通过 AM16/32 扩展可接传感器数量。CE4 最多可以连接 4 个扩展模块，CE8 最多可以连接 8 个扩展模块。

产品规格

229 土壤水势传感器技术参数

测量范围 : -10 kPa - -2500 kPa

测量时间 : 典型 30 s

热电偶类型 : 铜 / 康铜 (T 型 )

分辨率 : ~1 kPa ，土壤水势 < -100 kPa

直径 : 1.5 cm (0.6 in)

长度 : 6.0 cm (2.4 in)

传感器重量 : 10 g (0.35 oz)

线缆重量 : ~23 g/m (0.25 oz/ft)

技术参数	CE4	CE8
输出	50 mA ±0.25 mA
输出通道	48
电源	12 Vdc
电流消耗	25 mA + (50 mA) x 229数量
尺寸	11.5 x 5.4 x 2.7 cm (4.5x 2.1 x 1.1 in)	16.5 x 5.4 x 2.7 cm (6.5x 2.1 x 1.1 in)
重量	131 g (4.6 oz)	184 g (6.5 oz)

TDR时域反射系统，无损测量，优良的精度和重现性

型号：TDR时域反射系统

用途：时域反射系统用于精确测量土壤体积含水量、土壤容积电导率、岩石形变、坡面稳定性及其他用户自定义时域测量。

概述

Campbell Scientific时域反射系统用于精确测量土壤体积含水量、土壤容积电导率、岩石形变、坡面稳定性及其他用户自定义时域测量。全部系统包括1台TDR200时域反射计，1台数据采集器，SDM8X50同轴多路器，TDR探针和PCTDR软件。通常情况下，系统供电采用10W太阳能板和密封可充电电池。

特点

·操作简洁，低成本高性能的TDR200时域反射计，性能表现优

·兼容CR6，CR800，CR850，CR100X，CR1000X和CR3000

·无损，长期，原位土壤测量

·2s 测定时间，测量土壤水分、电导率或反射波形（250个数据点）

·最多可测量512支TDR探针

·使用PCTDR软件进行系统设置，简单易行

·在-40℃到50℃范围内均可使用

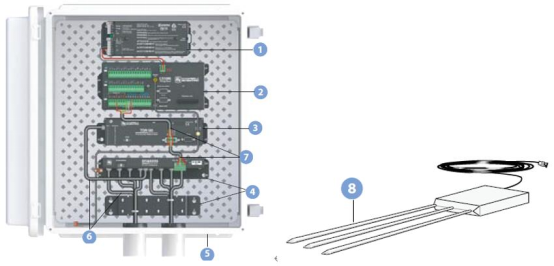

系统构成

① 12V电源（PS150为例）

② 数据采集器（CR1000为例）

③ TDR200时域反射计

④ SDM8X50, 8通道稳态50Ω同轴多路器

⑤ ENCTDR100野外机箱

⑥ TDR多路器线缆

⑦ 5芯线 (pn 32559)，TDR200和ENCTDR100随货，CABLE5CBL也可能用到

⑧ 最多512支三针式TDR探针（CS605为例）

定制系统

TDR200系统可以完全自由定制，用户可以根据项目需求进行配置，以下为相关组件：

TDR探针

CS605—推荐用于普通电导率的土壤

( 土壤容积电导率 £1.4dS/m) 和线缆长度 £15 m.

CS610—推荐用于普通电导率的土壤

( 土壤容积电导率 £1.4dS/m) 和线缆长度 £25 m.

CS630—推荐用于高电导率的土壤

( 土壤容积电导率 £3.5dS/m) 和线缆长度 £15 m.

CS635—推荐用于高电导率的土壤

( 土壤容积电导率 £3.5dS/m) 和线缆长度 £25 m

CS640—推荐用于非常高电导率的土壤

( 土壤容积电导率 £5 dS/m) 和线缆长度 £15 m

CS645—推荐用于非常高电导率的土壤

( 土壤容积电导率 £5 dS/m) 和线缆长度 £25 m

多路器

系统使用3层多路器可测量最多512支探针。第一层包括TDR200和一个多路器。每个多路器最多可连接8根同轴线缆。同轴线缆可连接TDR探针或连接下一层的多路器。

SDM8X50 50Ω，同轴，8:1多路器，由置于金属外壳的多路器电路板和一个单独的用于连接同轴线缆的应变消除支架组成。可安装在墙上或机箱背板上。如采购选项为-E，则包括一个10x12 in.的机箱。

野外机箱

ENCTDR100 16x18 in.机箱—可放置数据采集器，电源，TDR200，SDM8X50，互相连接的SDM 和同轴线缆也可放置在内。

通讯

可使用以太网，蜂窝电话，光纤，RS-485，卫星和电话。

软件

·PCTDR3.0用于TDR和传感器设置，故障排查和程序生成。PCTDR 可以在Windows 10,8,7 和 Vista

·LoggerNet支持通讯，数据采集器编程，数据传输和数据处理。

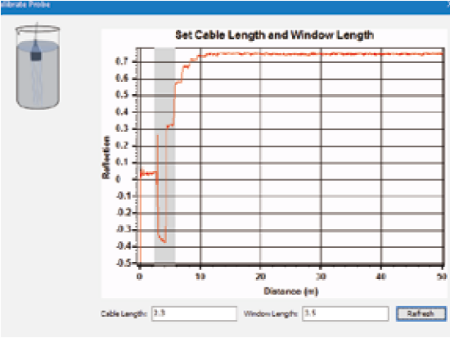

PCTDR3.0有校准快捷操作界面，可以帮助用户快速确定适宜的线缆长度和窗口长度。

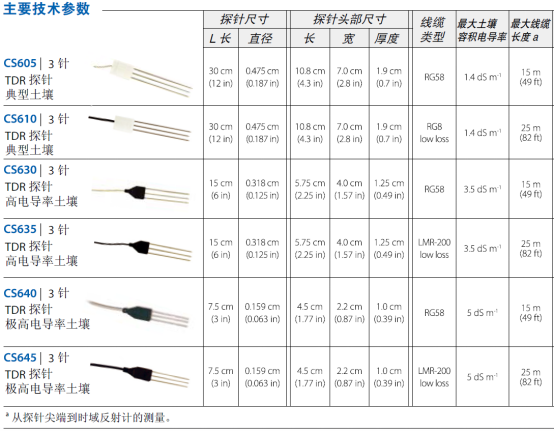

土壤TDR探针

型号：TDR探针CS6**

用途：Campbell Scientific提供6种不同类型的探针（探针类型，连接线不同），可以测量不同土壤类型，使用不同长度线缆。

用于Campbell Scientific时域发射系统 (TDR)

土壤TDR探针可视为波导管。探针的阻抗随周围土壤的介电常数改变而改变。由于土壤的介电常数取决于土壤水分含量，因此，通过反射测量可以推算出土壤体积含水量（VWC）。土壤容积电导率由脉冲的衰减而确定。

Campbell Scientific提供6种不同类型的探针（探针类型，连接线不同），可以测量不同土壤类型，使用不同长度线缆。这些探针包括三个针和一个坚固的封装头部。CS605G是一款探头辅助安装工具，可订购。

TDR200时域反射计

型号：TDR200

用途：TDR200 时域反射计是Campbell Scientific TDR时域反射测量系统的核心。TDR系统可以准确测量土壤体积含水量，土壤容重电导率，岩体变形或用户自定义时域测量。

概述

TDR200 时域反射计是Campbell Scientific TDR时域反射测量系统的核心。TDR系统可以准确测量土壤体积含水量，土壤容重电导率，岩体变形或用户自定义时域测量。一个Campbell Scientific数据采集器可以控制多个TDR200时域反射计。

特点

·低功耗 (TDR100功耗的一半 )

·坚固耐用

·高灵敏度

·低噪

·高级波形过滤

·高级波形分析算法

·向下兼容TDR100系统 (CRBasic数据采集系统)

·60 Hz频率抑制

技术描述

TDR200产生一个短时上升时间电磁脉冲，应用到一个包含测量土壤水分含量的TDR探针的同轴系统中，并对产生的反射波形进行采样和数字化分析和存储。

板载处理器对于传导时间和反射脉冲振幅进行分析处理，能够快速、准确的确定土壤含水量、土壤体积导电率、岩体变形或用户自定义时域测量。

数据采集器采集250个点的波形并在2s时间内进行分析。在岩体变形和坡面稳定性监测中，每个波形可以多达10,112 数据点对于线缆长度监测。高级的噪声过滤和平均保证了在噪音环境中可以进行精确的测量。

技术参数

Ø 脉冲发生器输出: 250 mV， 50 Ω

Ø 输出阻抗: 50Ω±1%

Ø 脉冲发生器和采样电路时间响应: ≦ 85 ps

Ø 脉冲发生器畸变:1 ns，±16%; 1 ns后±1%

Ø 脉冲长度: 25.5 µs

Ø 波形采样:基于选定长度，20 -10112 波形值

Ø 波形平均: 1-128

Ø 静电放电保护: ±8 kV @ 2 Ω 通风，±4 kV @ 2 Ω接触

Ø 浪涌防护: ±2 kV @ 2 Ω

Ø 运行温度范围: -40°-+85°C

Ø 电源: 12 Vdc (9.6-16 Vdc)，最大 150 mA, USB 供电 (5 Vdc)

Ø 重量: 0.79 kg (1.75 lb)

Ø 尺寸：高度10.7 cm (4.2 in)×宽5.1 cm (2.0 in)×长21.6 cm (8.5 in)

电流损耗

测量状态: 120 mA

休眠状态: 1 mA

SDM8X50 TDR系统8通道,50欧姆,同轴多路器

型号：SDM8X50

用途：SDM8X50是一个50Ω,同轴,8:1应用于Campbell Scientific时域反射系统的多路器。其包含一个浪涌保护的多路器电路板封装在一个金属外壳中和一个独立的应力消除支架。可安装在墙上或机箱背板上。

概述

SDM8X50是一个50Ω,同轴,8:1应用于Campbell Scientific时域反射系统的多路器。其包含一个浪涌保护的多路器电路板封装在一个金属外壳中和一个独立的应力消除支架。可安装在墙上或机箱背板上。

如采购选项为-E，则包括一个10×12×4.5 inch.的机箱和配件。除此之外，用户还可以选购其他账户入ENCTDR100，ENC12/14，ENC14/16，ENC16/18等。

特点

·持久耐用,比SDMX50多20倍

·非闭锁继电器提供更好的防浪保护

·密封继电器，更稳定，不会形成绝缘粘膜包裹

·安静运行

技术参数

Ø 输入电压:12Vdc

Ø 继电器触点寿命:5V，10mA，100×106次

Ø 重量:590g(1.3lb)

Ø 包装，含支架: 24.9×12.2×4.6cm(9.8×4.8×1.8in)

应力消除支架: 20.3×4.3×1.3cm(8.0×1.7×0.5in)

电流损耗

静止:<1mA

切换:~90mA（所有同级多路器在1s内同时切换）

机箱(-E选项)

重量:4.1kg(9.0lb)

外包装，含支架:40.4×29.2×17.5cm

内包装:25.4×30.4×11.4cm(10×12×4.5in)

SoilVUE™10完整土壤廓线传感器

型号：SoilVUE™10

用途：SoilVUETM10廓线有两个选项，可以测量6个（0.5m）或9个（1m）深度土壤体积含水量（VWC），电导率(EC)和温度。

概述

SoilVUETM10廓线有两个选项，可以测量6个（0.5m）或9个（1m）深度土壤体积含水量（VWC），电导率(EC)和温度。此款产品为环境相关研究人员和环境监测网络相关人员研制，特别是对于野外长期观测，且需要准确测量的相关应用的理想选择。

SoilVUETM10廓线测量基于Campbell TrueWaveTM TDR测量。波导无缝地添加到螺纹设计中，改善传感器与土壤的接触，减少安装过程中引入的空气间隙造成的误差。螺纹设计同样可以将其安置于一个2英寸的钻洞中。便捷的安装，降低了成本、不确定性和对土壤的干扰。

特点

Ø 一台仪器测量6个（0.5m）或9个（1m）深度的VWC,EC和温度

Ø Campbell Scientific专有TrueWaveTDR技术保障了平滑、高分辨率的信号

Ø 安装便捷，不易受干扰

Ø 波导无缝的添加到螺纹设计中，改善了传感器与土壤的接触，防止了由于传感器周围优势流和波导棒周围空气间隙导致的误差

Ø 使用标准2英寸手钻，不需要其他挖掘设备或其他专有工具

Ø 可分离线缆方便野外更换

Ø 可以埋入更深测量，避免农具造成的损坏

Ø SDI-12数字输出,绝大多数Campbell Scientific数据采集器兼容

Ø 为野外长期应用所设计

技术描述

SoilVUETM10的螺旋设计中包含连接6或9个螺旋波导的TDR电路。TDR电路产生一个短时上升电磁脉冲到螺旋波导。通过双向脉冲时间来计算周围介质的介电常数，并使用混合模型计算土壤体积含水量。

CS616 时域反射土壤含水量传感器

型号：CS616

用途：CS616用于测量多孔介质（如土壤）由0%至饱和的容积含水量（VWC）

概览

CS616用于测量多孔介质（如土壤）由0%至饱和的容积含水量（VWC）。探头发射兆赫振荡频率波，该频率经调制（比例衰减）并为Campbell Scientific的数据采集器采集读取。

特点

l 兼容大部分Campbell Scientific数据采集器*

l 精度高，准确度好，快速响应

l 为长期水分含量无人监控而设计

l 兼容AM16/32B系列多路扩展板，可以测量多个传感器

技术说明

CS616含有连接到测量电子单元的2根30cm长的不锈钢探针。电路板用环氧树脂封装，连接到电路板的4芯带屏蔽线缆给探头提供电源、激活测量以及监测输出信号。

CS616采用时域反射技术测量多孔介质（例如土壤）的体积含水量。类似TDR100的时域反射主机（测线器）对于CS616并不需要。CS616生成电磁脉冲，消逝行程时间和脉冲反射继而被测量，用于计算土壤体积含水量。

响应特征

沿CS616平行探针传输的信号被土壤溶液中的自由离子和土壤矿物成分的导电组分所消弱。在大多数应用中，该衰减并不足以影响CS616对土壤含水量变化的响应。CS616的响应曲线较好地被标准校准所描述。不过，在较大电导率的土壤、压实土、或较高粘土矿物含量的土壤中，应该特定土壤调整校准曲线。在CS616说明书提供了做这些校准调整的指导。

技术参数

l 探针间误差：±0.5% VWC（干燥土壤）±1.5% VWC（典型饱和土壤）

l 精度：±2.5% VWC 采用标准校正，电导率≤0.5 dSm-1, 容积密度≤1.55gcm-3，测量范围由 0%VWC 至 50%VWC

l 准确度：优于 0.1% VWC

l 输出：±0.7V 方波，频率参考含水量

l 功耗：65mA 12Vdc（激活状态下） 45μA（完全静止状态）

l 供电电压：最小 5Vdc，最大 18Vdc

l 激活电压：最小 4Vdc，最大 18Vdc

l 电磁：兼容 CE，满足 EN61326 对静电放电防护的需求

l 探针尺寸：长度：300mm（11.8 in）直径：3.2mm（0.13 in）间距：32mm（1.3 in）

l 探头尺寸：高：85mm（3.3 in）宽：63mm（2.5 in）深：18 mm（0.7 in）

l 重量：探头不含缆线：280g（9.9 oz）缆线：35 g/m （0.38 oz/ft）

CS650 时域反射土壤含水量传感器

型号：CS650

用途：CS650 是多参数智能传感器，监测土壤体积含水量、容积电导率和土壤温度。

概览

CS650 是多参数智能传感器，监测土壤体积含水量、容积电导率和土壤温度。它的信号输出方式为SDI-12，可用于 Campbell Scientific 大多数数据采集器。

优势与特点

l 精确的土壤含水量测量，容积电导率可达 3 dS m-1，无需实施特定土壤校准

l 大采集体积，减少了误差

l 对土壤质地和电导率的影响进行测量修正

l 估算很多种矿质土类型土壤中的含水量

l 多功能的传感器 — 可测量介电常数、容积电导率（EC）和土壤温度

技术说明

CS650含有连接到印刷电路板的2根30 cm长的不锈钢探针。电路板用环氧树脂封装，附着在电路板的带屏蔽线缆提供与数据采集器的连接。

CS650测量传输时间、信号衰减和温度；再从这些原始测量值解析得到介电常数、体积含水量和容积电导率。

测量的信号衰减是用于反射检测的损失效应及传播时间的修正。损失效应修正可以让探头在容积电导率 ≤3 dS m-1 的土壤中，测量出高精度的体积含水量，并不需要实施特定的土壤校准。

由衰减测量还可以计算得到土壤容积电导率。靠近环氧树脂表面的与探针保持热接触的热敏电阻用来测量温度。如果传感器水平安装，可以得到与土壤含水量测量相同深度的精确温度测量。如果以其它的方位安装传感器，那么温度测量只能代表环氧树脂附近探针的区域

十孔隙水压/液位

10.1振弦式

CP竖管式孔隙水压力计

型号：CP-15, CP1

用途：在许多岩土工程应用中被用来测量透水土层中的孔隙水压力或地下水位。

CP竖管式孔隙水压力计

•长期可靠性

•读数简单

•经济实用

CP 竖管式孔隙水压力计(也称竖管式渗压计，卡萨格兰德渗压计或测压管)在许多岩土工程应用中被用来测量透水土层中的孔隙水压力或地下水位。

产品说明

CP测压管是一段滤水管，上部连接一根竖管并引至地面。当安装渗压计时，滤水管安装在要监测孔隙水压力的位置，并埋在回填石英砂形成的进水区中。在石英砂进水区上方铺撒一层膨润土颗粒或碎石封层，然后再用灌浆回填剩余的钻孔。

监测井安装时，把一根滤水管连接到一根竖管上，用石英砂回填到离地面几米的地方，然后用膨润土封孔至地面以防止地表径流水流入监测井。

CP1包括一根多孔塑料滤水管，位于一根穿孔的硬质PVC护管中。CP15是一根耐压的多孔塑料滤水管。这两种型号的测压管都与硬质PVC立管配合使用。

水进入竖管，直到滤水管中的水压等于土体中的水压。然后就可以使用水位计来测量水深。从而计算出测压管中的水位高程或被测土体内的孔隙水压力。

如果需要连续监测，可以把CP15测压管与PWS型渗压计结合使用。

主要特点

•长期可靠性

•读数简单

•经济实用

•容易安装

应用

•边坡的稳定性

•大坝和堤防的性能

•地基加固技术的效果

•施工对周围结构的影响

•排水、抽水试验导致的水位下降

•土工建筑物的渗流

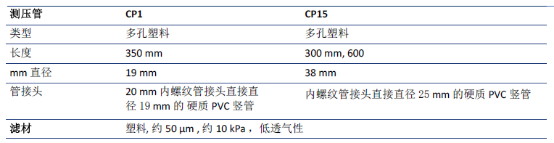

技术规格

订购须知

请指定：

•型号

•长度、直径、管接头

•竖管直径

选购附件

•硬质PVC竖管：19mm或 25mm标称直径，分别适用于CP1和 CP15

•聚四氟乙烯胶带：用于密封螺纹PVC管接头

•PVC胶泥：用来粘合PVC管和滤水管

•石英砂

•压力表，当竖管承受水压过大时，可在竖管顶端接压力表测量渗透压力(扬压力测量)

•管顶盖:平整、滑动配合、有通风口

NIVOLIC-WL水位计

型号：NIVOLIC-WL

用途：NIVOLIC WL型水位计与量水堰结合使用时可以监测水流量，从而对大坝施工期和运行期的下游渗流状态进行评价。

NIVOLIC-WL 水位计

•高精度

•高分辨率

•长期可靠

NIVOLIC WL型水位计与量水堰结合使用时可以监测水流量，从而对大坝施工期和运行期的下游渗流状态进行评价。

产品说明

NIVOLIC-WL型水位计由1个圆筒容器组成，其中有1个浮筒，浮筒悬挂在1支振弦传感器上。浮筒部份悬浮在需要监测水位的水中。

当圆筒容器中水位发生变化时，作用在浮筒上的浮力也随之改变，从而改变振弦传感器中振弦的张力和共振频率。通过测量振弦的频率即可测量出圆筒容器中水位的变化。

NIVOLIC-WL型水位计集成了一个用于测量温度的热敏电阻。

主要特点

•长期可靠性

•高精度和高分辨率

•频率信号易于处理和远距离传输

应用

•静水井

•量水堰

•钻孔

技术规格

订购须知

请指定：

•量程

•电缆类型

选购附件

• 支架套件

•干燥剂筒

CPR-6水位计

型号：CPR-6

用途：用于测量钻孔、立管和井中的水深。

CPR-6 水位计

•准确和易用

•快速读出水深

•看得见和听得到的信号

CPR-6 是一款轻便、紧凑的水位计，用于测量钻孔、立管和井中的水深。

产品说明

CPR-6是一款轻便、紧凑的水位计。它包括一个卷尺卷盘、一根刻度尺、一个控制面板和一个探头。当探头与水接触时会发出看得见和听得到的信号。

控制面板：所有型号都配有一个包括全套标准附件的控制面板。当探头与水接触时，指示灯和蜂鸣器发出清晰的，看得见和听得到的信号。操作人员可以打开或关闭灵敏度开关以补偿盐水或受污染水的电导率变化，从而延长电池适用寿命。

探头：这款探头是专为静态的水位测量或动态的水井水位下降测量而设计。黄铜电极置于电极头凹槽内，以防止水位计在与静态或脉动水位接触之前测量水深。在卷盘上装有一个夹持器，方便存放探头。

卷尺：扁平卷尺配有标准不锈钢导线。它覆盖着一层挤压聚乙烯透明保护膜。

主要特点

• 坚固，轻便，易于使用

• 1毫米或0.01英尺的刻度

• 灵敏度可控可调，以适应水的电导率

• 电池检测按钮

• 声音信号和指示灯

• 由9伏碱性电池供电

• 平滑锥形探头设计

• 永久性的卷尺刻度线

应用

• 测量钻孔、立管和井中的水深

• 为静态或动态水位测量而设计

技术规格

订购须知

请制定：

• 卷尺长度

PW-ML 多层孔隙水压力计

型号：PW-ML

用途：振弦式多层孔隙水压力计（振弦式多层渗压计）适合测量地表某个位置下不同深度的孔隙压力。

PW-ML 振弦式多层孔隙水压力计

•易于安装

•在不同深度轻松测量

•传感器之间的间距可自定义

振弦式多层孔隙水压力计（振弦式多层渗压计）适合测量地表某个位置下不同深度的孔隙压力。

产品说明

PW-ML多层渗压计由连接在一根通讯电缆上的多个渗压计组成，通讯电缆连接到数据采集系统(SENSLOG)或读数仪(MB-3TL)。

通常采用直接灌浆的方法来安装多层渗压计，因此只需要多层渗压计串和一根注浆管就能完成安装。一旦浆液硬化，渗压计就会彼此隔离，从而可以测量不同深度处孔隙水压力的变化。

用户可根据现场的具体要求来确定要监测的深度，然后再确定多层渗压计在读数仪电缆上的间距。每个渗压计和主电缆之间的连接处用环氧树脂加固，以形成防水和耐用的密封。

主要特点

•适合测量地表同一位置下不同深度的孔隙水压力

•快速、可靠、降低安装成本

•快速和耐用的安装

•可自定义每个传感器之间的间距

•长期可靠性好

•高分辨率高精度

•量程的选择范围大

•坚固的不锈钢结构

应用

•水工结构

•挡土墙

•路堤、堤防

•大坝

技术规格

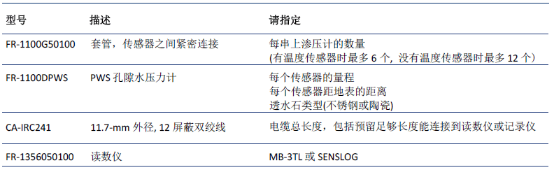

订购须知

选购附件

•数据采集系统

•集线箱

PWS渗压计

型号：PWS

用途：PW系列振弦式渗压计用于测量孔隙水或其他流体的压力

PWS渗压计

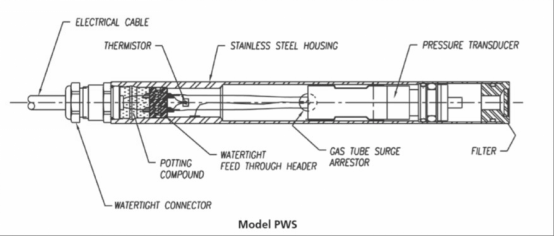

产品说明

PWS渗压计由一根封装在钢护筒中的振弦（钢弦）传感元件构成。传感元件本质上是由夹在空心圆柱体两端的钢丝构成。一个电磁线圈被用来激励钢弦并测量其振动周期。振动周期对施加在传感元件上的压力很敏感，通过测量钢弦的振动周期即可以用校准系数换算出作用在传感元件上的压力值，从而实现对孔隙水压力的测量。

PWS长期可靠性源于采用一种经过验证的，能确保高稳定性的液压挤锻技术来夹紧钢弦。真空封装传感元件，以保护钢弦不受腐蚀。除钢弦外，传感元件的所有部件均由高级不锈钢加工而成。PWS配有电涌保护器，可抗电气和射频干扰，这是由符合IEEE和CEI规范的测试确定的。

PW系列渗压计有5种型号：PWS用于埋入在填土中，混凝土/土体界面处，或插入钻孔和小直径测压管中。PWS的端部装有一个高或低透气性的透水石，以保护传感元件不受固体颗粒物的影响，从而只感测被测流体的压力。在饱和的情况下，透水石很容易取下来。PWF是PWS的厚壁版本，适合于直接埋入的应用。PWC配有管螺纹接头,从而使这款孔隙水压力计能够用作压力传感器。PWP用来压入到非固结的细粒土中，如砂、淤泥或粘土。其外壳为厚壁圆筒，一端装有锥形端头，电缆引线端装有链接EW钻杆或立管的螺纹接头。PWL是一款低压力的孔隙水压力计(35,70kPa)。

主要特点

• 坚固的不锈钢结构

• 高精度和高分辨率

• 三级防水保护

• 测量范围大

• 带温度补偿测量

• 长期稳定性好

• 电涌保护

应用

• 水工结构

• 地基基础

• 挡土墙

• 堤防

• 大坝

• 基坑

• 隧道

• 废料堆场

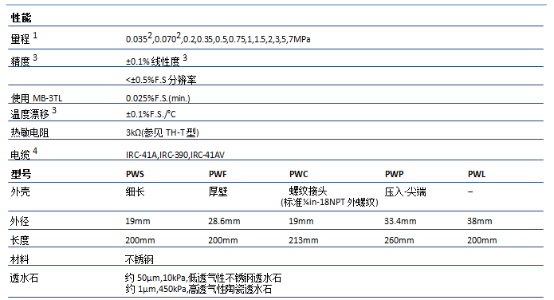

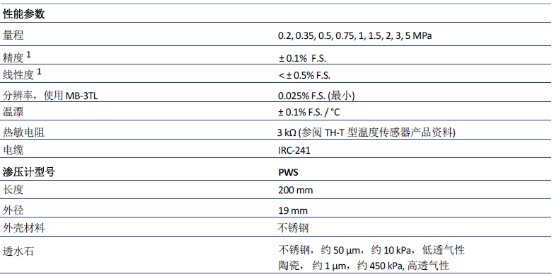

技术规格

1,可根据用户要求提供其他量程。1MPa = 145 psi

2,只有PWL型有这个量程。

3,技术规格是在实验室条件下获得。

4,PWL必须采用IRC-41AV通气电缆。

订购须知

请指定:

• 型号和量程

• 电缆长度

选购附件

• 热敏电阻, 透水石和电缆

• 校准至100 kPa

• 振弦读数仪: MB-3TL, SENSLOG

10.2F-P法布里帕罗

FOP-PZ 光纤传感渗压计

型号：FOP-PZ

用途：用于测量孔隙水(或其他液体)压力，适合海水环境中使用。

FOP-PZ 光纤传感渗压计

FOP-PZ光纤传感渗压计是一款坚固耐用、体积小的光纤传感孔隙水压力计（也叫渗压计），用于测量孔隙水(或其他液体)压力。

• 体积小

• 不受EMI/ RFI和闪电的影响

• 安全

• 无金属

产品说明

FOP-PZ光纤传感渗压计用来测量孔隙水(或其他液体)压力。与其他渗压计一样，适用于隧道、堤坝、基坑、大坝、水库等。FOP PZ的主要区别之一是其微型MOMS（微光学机械系统）设计和其完全防锈的结构，因为没有任何金属部件。此外，FOP-PZ光纤传感渗压计具有与传统渗压计相似或更好的性能。

FOP-PZ光纤传感渗压计的设计基于微型MOMS压力传感器的非接触挠度测量技术，制造MOMS压力传感器时采用了光刻技术。MOMS压力传感器有一个柔性隔膜，安装在密封真空腔体的顶部，其压力测量原理基于法布里-珀罗白光干涉技术。法布里-珀罗腔由两个反射镜面组成，一面是柔性隔膜的内表面，另一面是固定在引线光纤端面上的基准光学表面。压力会导致法布里-珀罗腔的长度发生变化。使用FISO公司制造的，经过现场验证的白光干涉仪模块来解调传感器信号。

由于光纤读数仪或数据记录仪可以在各种温度、电磁干扰（EMI）、湿度和振动条件下一致而准确地测量腔长，因此该系统即使在恶劣的条件下也能获得可靠的压力测量结果。FOPPZ渗压计装有PVC保护套和一块多孔不锈钢透水石，从而确保它的机械坚固性，并且不锈钢透水石能保护传感元件不受固体颗粒的影响，从而只感测被测流体的压力。这款传感器包括外壳在内的总直径为15.9 mm，总长度为110mm。

这款微型渗压计是为工业和土木工程应用而设计的。MOMS压力传感器是在玻璃和硅片上批量生产的，采用了来自半导体行业的成熟光刻技术。

主要特点

•本质安全

•不受电磁干扰（EMI）/ 射频干扰（RF）/闪电的影响

•长期可靠性

•温度影响低

•高分辨率

•坚固的结构，适用于海水环境

•没有金属部件

应用

•大坝

•隧道

•堤防或路堤

•废物贮存库

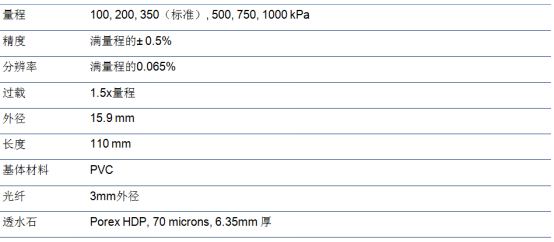

技术规格

订购须知

请指定：

•量程

•光纤长度

•读数仪

10.3电阻应变式

KW-C 水位计

型号：KW-C

用途：水压式水位计，用于测量水坝和河流的水位，以及滑坡区域地下水位的波动。

KW-C是一种水压式水位计，用于测量水坝和河流的水位，以及滑坡区域地下水位的波动。由于不需要校正因大气压力波动引起的影响，所以可实现高精度测量。（内置避雷器）

防护等级：IP 68

特点：

不受大气压力波动的影响

全不锈钢，耐腐蚀性好

操作简单，测量稳定

型号	量程	额定输出	非线性	工作温度范围
KW-10C	10m	约 1mV/V (2000×10-6 应变)	0.2%RO	-20 ~ +60°C 无结冰
KW-20C	20m		0.2%RO
KW-30C	30m		0.3%RO
KW-50C	50m		0.3%RO

KPG-PA/KPH-PA 超小型孔隙水压计 50~100kPa

型号：KPG-PA/KPH-PA

用途：用于测量土壤中孔隙水压力的超小型孔隙水压计，适用于模型试验

KPG/KPH系列是用于测量土壤中孔隙水压力的超小型孔隙水压计，适用于模型试验，可以在规格范围内的条件下进行大约一周的测量。

防护等级：IP 68

特点：

● 小型轻量

● 使用方便

● 双层结构，不受外部侧向压力影响

● 透水石可更换

型号

量程

额定输出

非线性

工作温度范围

KPG-50KPA

KPH-50KPA

50kPa

约0.5mV/V

(1000×10-6 应变)

1%RO

0 ~ +60°C

KPG-100KPA

KPH-100KPA

100kPa

约0.75mV/V

(1500×10-6 应变)

1%RO

0 ~ +60°C

KPE-PB 小型孔隙水压计 200kPa~2MPa

型号：KPE-PB

用途：用于模型试验中的孔隙水压力测量，具有抗侧向压力的双重结构，可实现精确测量

KPE-PB小型孔隙水压计可用于模型试验中的孔隙水压力测量，具有抗侧向压力的双重结构，可实现精确测量。

防护等级：IP 68

特点：

双重结构不受外部侧向压力影响

结构小巧，易于操作

型号	量程	额定输出	非线性	工作温度范围
KPE-200KPB	200kPa	约1mV/V (2000×10-6 应变)	1%RO	0 ~ +60°C (无结冰)
KPE-500KPB	500kPa
KPE-1MPB	1MPa
KPE-2MPB	2MPa

KPC-PA/KPD-PA 孔隙水压计 200kPa~2MPa

型号：KPC-PA/KPD-PA

用途：用于测量地层、板桩、桩、钻孔等的孔隙水压力

KPC-PA/KPD-PA孔隙水压计用于测量地层、板桩、桩、钻孔等的孔隙水压力。KPC-PA使用时可连接到桩、隔墙、板桩等，也可埋入到地层中；KPD-PA埋入到钻孔中以测量基岩中的孔隙水压力。该传感器具有抗侧向压力的双重结构，因此即使土壤压力发生显著变化，也可以实现精确测量。

防护等级：IP 68

特点：

双重结构不受外部侧向压力影响

采用不锈钢，抗腐蚀性佳

结构小巧，易于操作

型号	量程	额定输出	非线性	工作温度范围
KPC-200KPA	200kPa	约0.8mV/V (1600×10-6 应变)	1.5%RO	0 ~ +60°C (无结冰)
KPD-200KPA
KPC-500KPA	500kPa	约1mV/V (2000×10-6 应变)	1%RO
KPD-500KPA
KPC-1MPA	1MPa
KPD-1MPA
KPC-2MPA	2MPa
KPD-2MPA

10.4FBG光纤布拉格光栅

BA-FLI光纤光栅渗压计

型号：BA-FLI

用途：应用于监测石油化工、电力、水利水电工程中的土坝、混凝土建筑物、基岩、钻孔（井）、基础、管道及压力容器内的孔隙水液位或水压力

BA-FLI光纤光栅渗压计

产品介绍:

BA-FLI光纤光栅渗压计采用光纤金属化激光焊接工艺和温度自补偿封装结构，具有量程规格齐全、测量精度高、长期零点稳定、温度漂移微小、安装使用简便等特点。传感器内部压力敏感元件和传输线路全部为单模光纤，不带电，不受电磁干扰和射线的影响，可以长期稳定工作于强电磁干扰及易燃易爆的危险环境。应用于监测石油化工、电力、水利水电工程中的土坝、混凝土建筑物、基岩、钻孔（井）、基础、管道及压力容器内的孔隙水液位或水压力。采用不锈钢外封装结构，适用于各种恶劣腐蚀环境。

产品特点:

高精度、高稳定性、高可靠性

安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强，可在强电磁干扰、高雷击、易燃、易爆等恶劣条件下应用

传感信号传输距离远，可达40Km

准分布式测量，在一根光纤上可以并联多个传感器（典型：6只）,内部安装一只光纤光栅温度传感器，用以补偿温度变化引起的影响

布置简单，可与其他类型光纤光栅传感器混合使用

应用领域：

煤矿井下明渠水位、流量测量

隧道、地下建筑水位测量

边坡、尾矿库地下水位测量

大坝渗流渗压观测

技术参数：

项目	单位	参数值
量程	m	1，5，10，100，200，500
分辨率	F·S	≤0.01%
精度	F·S	≤0.3%
测温精度	℃	±0.1
工作温度范围	℃	－50～＋80
外径尺寸	mm	Ф10-Ф20
封装方式		铠装
安装方式		捆扎或支座固定
传感头引出线	-	1.5米耐高温铠装光缆
传感头之间级连方式	-	熔接或连接器连接
单芯光纤可并联数量	只	6

外形尺寸图：

10.5气动原理

FPC-2 气动孔隙水压力计

型号：FPC-2

用途：适用于短期和长期监测项目。

FPC-2 气动孔隙水压力计

•高可靠性

•气动式孔隙水压力计

•用于长期监测

FPC-2型气动孔隙水压力计（渗压计）坚固、稳定、准确，适用于短期和长期监测项目。

产品说明

FPC-2型气动压力计包括一片承受流体压力的柔性薄膜（承压膜）。在测量过程中，施加在承压膜上的压力由外部施加的氮气压力来平衡。当外部气体压力等于作用在承压膜背面的孔隙水压力时，就可以获得读数。加压造成的承压膜体积变化非常小，因此响应时间非常短，即使在透水性低的土壤(如粘土)中也是如此。

FPC-2结构所采用的设计和材料(黄铜或不锈钢)使其适用于那些对坚固耐用性、稳定性和可靠性有要求的短期和长期监测项目。在进气管口上有一片集成的透水石，用来阻止外来颗粒进入渗压计。

FPC-2气动渗压计配有低透气性或高透气性两种透水石，有两种型号可供选择：FPC-2型被埋设在钻孔中，FPC-2D型被压入到软土中。

主要特点

•有黄铜或不锈钢两种材质可供选择

•提供快插接头

•高分辨率和高精度

•响应时间短

•稳定性高

•可靠性高

应用

•挡土墙、桩、涵洞及隧道衬砌

•地基基础 (渗流和扬压力)

•路堤/堤防和回填

•天然边坡和开挖边坡

•废弃物处理场

•基坑开挖

•大坝

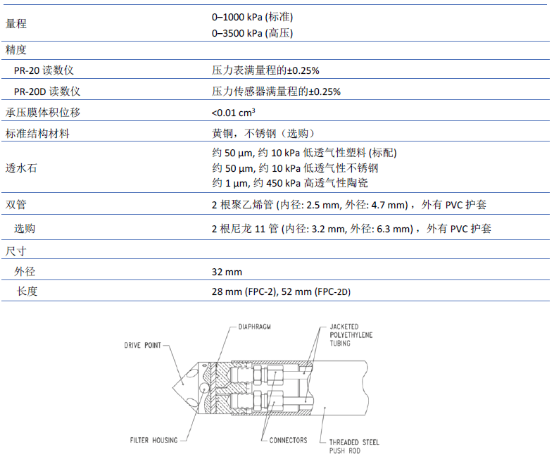

技术规格

订购须知

请指定：

•型号

•量程

•透水石类型

选购附件

•双管的快插插头和插头

•集线箱和切换箱

•FPC-2D推杆适配器；请指定螺纹类型

•读数仪：PR-20,PR-20D

十一惯性测量单元

3DMCV7-AHRS 姿态和航向参考系统（AHRS）

型号： 3DMCV7-AHRS

用途： 3DMCV7-AHRS 姿态和航向参考系统（AHRS）

3DMCV7惯性测量单元（IMU）和垂直参考单元（VRU）在小型轻量的OEM封装中提供战术性能。每个3DMCV7传感器都经过单独校准，以在工作条件下实现性能。

3DMCV7主要功能

计时

· 时间同步优化，用于与外部传感器（如摄像机或激光雷达）的时间对齐

· 数据时间戳和低延迟输出，针对时间关键型控制应用进行了优化

· 通道的1 KHz输出数据速率

扩展卡尔曼滤波器的方向估算

· 集成振动识别

· IMU偏差误差跟踪改善了传统互补滤波器的性能

· 减少因线性加速度引起的姿态误差

· 集成磁强计允许航向跟踪（仅限AHRS）

IMU

· 战术陀螺仪（1.5°/小时偏差不稳定性）

· 用户可调陀螺仪和加速度范围

· 在整个温度范围内校准

· 每个装置都有完整的数字校准报告

· 完整性监测的连续内置测试

集成

· 工厂支持的ROS1和ROS2驱动程序

· 多语言（C++、Python、Matlab、LabVIEW）软件通信库简化了定制软件开发

· 连接套件和USB支持可实现原型制作

可更换性

· 尺寸小，功耗低

· 针对低成本、批量生产的OEM应用进行了优化

· 铝安装框架通过将敏感MEMS组件与电路板应力隔离，焊接模块的性能

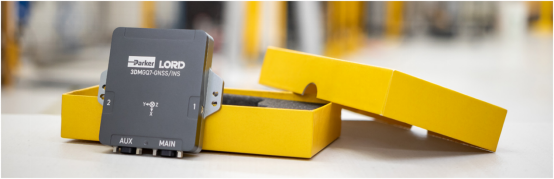

3DMGQ7-GNSS/INS RTK兼容，一体化导航解决方案

型号：3DMGQ7-GNSS/INS

用途：新的 3DMGQ7 GNSS/INS 是一种一体化导航解决方案，具有厘米级的定位精度。这是我们第一款双天线、支持 RTK 的 INS，即使在不可预测的条件下也能提供出色的性能。

3DMGQ7-GNSS/INS是一款一体化导航解决方案，具有厘米级定位精度。它配备了双多波段GNSS接收器、低噪声和低漂移的MEMS惯性传感器以及强大的自适应卡尔曼滤波器。

使用我们的开源MSCL和ROS驱动程序，或我们的完全文档化的向后兼容MIP协议可轻松集成。

将3DMGQ7与SensorCloud RTK网络服务和支持Cell的3DMRTK相结合，以实现完整的RTK导航解决方案。

特点和优势

l 双天线GNSS

l RTK的厘米级精度

l 战术级IMU

l 先进的强耦合扩展卡尔曼滤波器（EKF）用于传感器融合

l 外形小巧，重量轻，仅为78克

l 可调采样率高达1 kHz

l <2度/小时的陀螺仪零偏不稳定性

应用领域

l 自动车辆（AV）操作

l 轮式和腿式机器人

l 同步定位与地图创建（SLAM）

l 超视距（BVLOS）导航

规格

特色规格
位置精度	2 cm，带L1/L2 RTK校正*
速度精度	0.05米/秒
姿态精度	±0.1°RMS翻滚和俯仰 ±0.25°RMS航向（典型值）
姿态重复性	0.1°（典型值）
数据输出率	1千赫
陀螺仪运行中的零偏稳定性	1.5°/h
陀螺仪带宽/范围	300Hz / ±300°/s
加速运行中零偏稳定性	0.05 mg
加速度带宽/范围	225Hz/±8g
加速度噪声密度	20ug/√Hz
接口	双通道Micro-D9、USB、RS-232、双通道MMCX
协议	MIP, RTCM 3.1
全球导航卫星系统	GPS/QZSS、GLONASS、伽利略、北斗**
全球导航卫星系统频段	L1C/A、L2C、L1OF、L2OF、E1B/C、E5B、B1I、B2I
尺寸	76毫米X 68.6毫米X 13.3毫米
体重	78g

*1cm+1ppm，距离基站10km处2cm

**北斗测量的卡尔曼滤波器支持（紧耦合和RTK）将在未来的固件版本中提供。

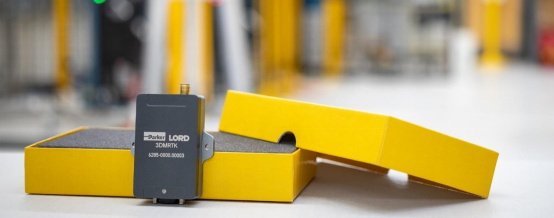

3DMRTK 蜂窝RTK校正调制解调器

型号：3DMRTK

用途：3DMRTK具有易于使用的实时动态（RTK）功能，可对3DMGQ7-GNSS/INS使用的数据进行校正。

3DMRTK具有易于使用的实时动态（RTK）功能，可对3DMGQ7-GNSS/INS使用的数据进行校正。

它为我们的SensorCloud RTK基站网络提供了简单的蜂窝连接，取代了传统的基于无线电的基站。通过RTK校正，3DMGQ7可以实现厘米级的位置精度。

将3DMRTK与我们的SensorCloud RTK网络服务和3DMGQ7-GNSS/INS相结合，形成一个完整的导航系统。

特点和优势

l 支持行业标准NMEA和RTCM 3.1协议

l 网络RTK支持与蜂窝数据方案结合，价格低廉

l 与3DMGQ7无缝集成

l 易于设置-设备激活后立即开始接收RTK校正

l 坚固的RS232和USB接口

l 结构紧凑，坚固耐用

应用领域

l 自动车辆（AV）操作

l 轮式和腿式机器人

l 同步定位与地图创建（SLAM）

l 超视距（BVLOS）导航

规格

（以下规格结果是与3DMGQ7配对时的典型结果）

数据输出率	1赫兹
接口	微型D9，RS 232
协议	MIP、RTCM 3.1、NMEA
蜂窝网络	手机信号覆盖：全球*
电压	5至16 VDC
能量	1.0瓦（典型值），2.0瓦（最大值）
尺寸	47毫米X 65毫米X 14.25毫米
重量	46g
认证	FCC、IC、CE、PTCRB

*某些区域限制适用。仅在LTE Cat-M/2G部署可用的情况下覆盖。请了解详情。

3DM-GX5-GNSS/INS，GNSS辅助惯性导航系统

型号：3DM-GX5-GNSS/INS

用途：Microstrain 3DM-GX5系列高性能工业级惯性传感器提供广泛的三轴惯性测量、计算姿态和导航解决方案。

Microstrain 3DM-GX5系列高性能工业级惯性传感器提供广泛的三轴惯性测量、计算姿态和导航解决方案。

3DM-GX5-45一体化导航解决方案具备综合GPS、GLONASS、北斗和伽利略卫星的高性能集成多类型卫星的GNSS接收机。传感器测量经过完全校准、温度补偿，并在数学上与正交坐标系对齐，以获得高精度输出。自适应估计滤波算法在动态条件下产生高度精确的计算输出。

自动补偿选项包括磁异常、陀螺仪和加速计噪声以及噪声影响。计算输出包括俯仰、翻滚、偏航、航向、位置、速度和GNSS，使其成为完整的GNSS/INS（GNSS辅助惯性导航系统）解决方案。微机电系统（MEMS）技术使其精度高且小巧轻便。

SensorConnect软件是一个用户友好的设备配置程序。也可以使用MIP监测软件（Microstrain互联网协议）。这两个软件包都提供设备配置、实时数据监控和记录。另外，MIP数据通信协议是可用于定制接口的开发和方便的OEM整合。

传感器可独立于计算机平台、操作系统或编码语言运行。

产品亮点

l 高性能集成多星座GNSS接收器和先进的MEMS传感器技术可在小型封装中提供直接惯性测量以及计算位置、速度和姿态输出

l 三轴加速度计、陀螺仪、磁力计、温度传感器和压力高度计组合实现高质量测量

l 双机载处理器运行新的自适应扩展卡尔曼滤波器（EKF），以实现出色的动态位置、速度和姿态估计

特点和优势

高性能

l 经过完全校准、温度补偿，并在数学上与正交坐标系对齐，以实现高精度输出

l 高性能、低漂移陀螺仪，具有低噪声密度和振动校正误差

l 加速度计噪声低至20 UG/√Hz

使用方便

l SensorConnect可实现简单的设备配置、实时数据监控和记录

l MSCL API允许与C++，Python，.NET，C#，Visual Basic，LabVIEW和MATLAB环境轻松集成。强大的，向前兼容的MIP数据包协议

l MIP开放字节级通信协议

l 自动磁力计校准和异常排除消除了现场校准的需要

l 自动补偿车辆噪音和振动

成本效益

l 开箱即用的解决方案缩短了开发时间

l 批量折扣

应用领域

l 无人车导航

l 机器人技术

l GNSS辅助导航系统

l 平台稳定，人工地平仪

l 卫星天线、雷达和天线指向

3DMGX5- GNSS/AHRS 辅助惯导系统

型号：3DMGX5- GNSS/AHRS

用途：GPS辅助惯性导航系统，机载相机稳定和指向，卫星、雷达等天线稳定性和指向，平台稳定性和人工地平线，无人机车导航，机车健康及使用状态监测，侦察监视目标截获，机器人控制，人员追踪

LORD Microstrain系列工业级惯导系统，作为姿态与惯性导航的方案提供者，能够测量包括角度、加速度、磁场强度等几乎所有的惯性实时数据。

GX5- GNSS/AHRS 作为该系列的最重要的产品，除了惯性传感元件，还内置有高性能的GNSS卫星接收系统，能够接收 GPS、 GLONASS、BeiDou、Galileo四种卫星信号。所有的传感器都经过严格的标定，温度补偿设置，并与正交坐标系统校准，以获得高精度的输出。此外在动态条件下，自适应估算算法滤波器更能保证高精度的计算输出。

系统具有自动补偿能力，能够应对包括磁场异常，陀螺仪、加速度噪声以及其他可能的噪声影响。3DM-GX5-45能够输出三个欧拉角（俯仰角、转向角、翻滚角）、航向、位置、速度和GNSS定位数据，这正是其能够提供完整的 GNSS辅助惯性导航解决方案的原因所在。

系统配套了MicroStrain® MIP™ Monitor软件，可用于设备配置，实时测量监控和数据记录。另外，MIP™数据通信协议对于想要自主开发软件的用户也非常有利。

产品亮点

l 高性能集成多星座GNSS接收机和先进的MEMS传感器技术，提供直接的惯性测量，计算位置，速度和姿态。

l 包含三轴加速计、陀螺仪、磁力计、温度传感器和气压高度表，保证测量质量

l 双处理器运行卡尔曼滤波器，得出准确的位置、速度与姿态估计。

优点

高性能

· 全校准，温度补偿，并且在数学上与正交坐标系对齐，实现高精度输出

· 高性能，低漂移。噪声密度0.005°/sec/√Hz，g2 灵敏度0.001°/s/g2RMS

· 加速度噪声25 ug/√Hz

方便易用

· 自动磁力计校准和异常排除消除了对现场校准的需要

· 自动补偿由于车辆引起的噪音和振动

· 轻松集成：全面和完全向后兼容的通信协议

应用领域

· GNSS辅助导航系统

· 平台稳定，人工地平线

· 卫星天线，雷达，天线指向

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪，三轴磁力计，压力高度计，温度传感器和GNSS接收器
数据输出	惯性测量单元（IMU）输出：加速度，角速率，磁场，环境压力，Delta-theta，Delta速度计算输出扩展卡尔曼滤波器（EKF）：滤波器状态，GNSS时间戳，LLH位置，NED速度，姿态估计（欧拉角，四元数，方向矩阵），线性和补偿加速度，偏置补偿角速率，压力高度，陀螺仪和加速度计偏差，比例因子和不确定性，重力和磁力模型等。互补滤波器（CF）：姿态估计（欧拉角，四元数，方向矩阵）稳定，北向和向上矢量，GNSS相关时间戳；全球导航卫星系统输出（GNSS）：LLH位置，ECEF位置和速度，NED速度，UTC时间，GNSS时间，SV。GNSS协议访问模式可用。
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪	磁力仪
测量范围	±8克（标准）	300°/秒（标准）
	±2 g, ±4 g, ±20 g,	±75, ±150, ±900	±8高斯
	±40克（可选）	（可选的）
非线性	±0.02 % fs	±0.02% fs	±0.3% fs
解析度	0.02毫克（+/- 8克）	<0.003°/秒（300 dps）	--
稳态误差	±0.04毫克	8°/小时	--
初始偏离误差	±0.002 g	±0.04°/秒	±0.003高斯
比例因子稳定性	0.03%	±0.05%	±0.1%
噪音密度	25微克/√Hz（2克）	0.005°/秒/√Hz的（300℃/秒）	400μ高斯/√Hz
对齐误差	±0.05°	±0.08°	±0.05°
带宽	225赫兹	250赫兹	--
温度偏移误差	0.06％（典型值）	0.04％（典型值）	--
在温度范围内获得误差	0.03％（典型值）	0.03％（典型值）	--
振动引起的噪音	--	0.072°/s RMS/g RMS	--

振动整流误差（VRE）	--	0.001°/s/g2 RMS	--
IMU过滤	数字Σ-ΔADC采样频率为1kHz和4kHz。4kHz数据平均为1kHz标称采样率。以1kHz的比例放大到物理单位。用户可调节IIR滤波器可用于1kHz数据。锥形和划桨积分以1kHz计算。
采样率	1 kHz	4 kHz	100赫兹
IMU数据输出率	1 Hz至500 Hz（标准模式）；1 Hz至1000 Hz（传感器直接模式）
压力高度计
范围	-1800米至10,000米
解析度	< 0.1 m
噪音密度	0.01 hPa RMS
采样率	25赫兹
计算输出
位置精度	±2 m RMS水平，±5 m RMS垂直（典型值）
速度精度	±0.1 m / s RMS（典型值）
姿态校准范围	EKF输出：±0.25°RMS滚动和俯仰，±0.8°RMS航向
	（典型值）CF输出：±0.5°侧倾，俯仰和航向（静态，典型值），
	±2.0°滚动，俯仰和航向（动态，典型值）
姿态范围	所有轴都是360°
姿态精度	< 0.01°
姿态重复性	0.2°（典型值）
计算更新率	500赫兹
计算数据输出速率	EKF输出：1 Hz至500 Hz CF输出：1 Hz至500 Hz
全球导航卫星系统（GNSS）输出
接收器类型	72通道GPS / QZSS L1 C / A，GLONASS L10F，北斗B1，SBAS L1 C / A：WAAS，EGNOS，MSAS Galileo E1B / C
GNSS数据输出速率	1 Hz至4 Hz
重启时间	冷启动：27秒，重新获取：1秒热启动：<1秒
灵敏度	跟踪：-164 dBm，冷启动：-147 dBm热启动： - 156 dBm
速度精度	0.1米/秒
前进航向准确性	0.5°
水平位置精度	GNSS：2.5米CEP SBAS：2.0米CEP
时间脉冲信号精度	30纳秒RMS<60纳秒99％
加速限制	≤ 4 g
海拔高度限制	5万米
速度限制	500米/秒（972节）

3DMGX5- AHRS 微型航姿参考系统

型号：3DMGX5- AHRS

用途：提供各种输出数据参量，从完全标定的惯性测量（加速度，角速度和磁场或角度增量和速度向量增量）到计算的定向估值（欧拉角--俯仰、滚动、偏转；旋转矩阵和四元素。由于使用了复杂的自适应卡尔曼滤波器，运算的估值数据不会受到磁场和直线运动的干扰。

LORD Sensing GX5系列工业级惯导系统，作为姿态与惯性导航的方案提供者，能够测量包括角度、加速度、磁场强度等几乎所有的惯性实时数据。

GX5- AHRS 是轻量的工业级别航姿参考系统，内置自适应卡尔曼滤波器。集成有三轴加速度计、陀螺仪、磁力计和温度传感器，实现惯性导航解决方案。此外，双处理器运行自适应扩展卡尔曼滤波器（EKF）时刻跟踪动态姿态，具有广泛的应用领域，是平台稳定、车辆健康和健康监测的理想选择。

优点

l 高性能陀螺仪

· 噪声密度: 0.005°/sec/√Hz

· 漂移: 10°/hr

· g2 灵敏度: 0.003°/s/g2 rms

l 专用的运算微处理器，提供精确的位置、速度和姿态估值数据

l 高速采样频率及多种数据输出方式

l 40 °C to +85 °C 工作环境温度

l 动态环境下高性能和高稳定性

l 高性能GPS接收器

l 轻量的工业应用级GPS辅助惯性导航系统(INS/GPS)

l SDK软件开发包及开放通信协议，易于集成开发自主系统

应用

在动态环境下为用户提供非常稳定和精确的导航和姿态数据

l GPS辅助惯性导航系统

l 机载相机稳定和指向

l 卫星、雷达等天线稳定性和指向

l 平台稳定性和人工地平线

l 无人机车导航

l 机车健康及使用状态监测

l 侦察, 监视,目标截获

l 机器人控制

l 人员追踪

产品性能

一般参数
精度	±0.25°(roll & pitch)；±0.8°（heading）
重复性	0.3°
分辨率	<0.01°
测量范围	360°（3轴）
加速度计量程	标准:±5g (可选±16g)
陀螺仪量程	标准:±300°/Sec；可选:±75°/sec, ±150°/sec, 300°/sec, ±900°/sec
特点	自适应卡尔曼滤波器追踪校准陀螺仪和加速度计漂移；磁力计磁场追踪补偿机车动态模式选择；自适应测量噪声（开/关）用户定义的面向坐标转换；可选的内部或外部航向源地球磁场模式；WGS84 重力场模式
估算滤波器更新率	500 Hz
IMU数据更新率	1 Hz to 1000 Hz
常规
接口	USB 2.0 或 RS232
波特率	9,600 to 921,600 (默认:115,200)
供电电压	3.2 to 36 volts DC
功耗	100mA (120mA max) Vpri(3.2V-5.5V)；550mW(800mW max) Vaux(5.2V-36V)
接头	micro-DB9
工作温度	-40 °C to +85 °C
震动极限	500 G
尺寸规格	36.0 x 24.4 x 11.1 mm(不含安装孔座)
重量	16.5 g
软件开发包(SDK)	完全开放的通信协议和样本代码
IMU滤波器	4阶滤波器: 模拟带宽限制滤波器；数字sigma-delta宽带抗混叠滤波器；数字均值滤波(用户可调节)采样频率为 4 KHz,转换到物理单位；圆锥和划船效应积分补偿（1 KHz运算速度）
数据输出	加速度、角速度、磁场、角速度增量、速度向量增量、GPS时间、滤波器状况、姿态估值（欧拉角、旋转矩阵、四元素）、姿态不确定值、失重线性加速度、角速度偏移补偿
各传感器参数
	加速度计	陀螺仪	磁力计	气压计
测量范围	±5 g	±300°/sec	±2.5 Gauss	-1800 to 10000m
非线性	±0.03 % fs	±0.03 % fs	±0.4 % fs	—
稳定性	±0.04 mg	10°/hr	—	—
初始偏移误差	±0.002 g	±0.05°/sec	±0.003 Gauss	—
稳定性比例因子	±0.05 %	±0.05 %	±0.1 %
噪声密度	100 μg/√Hz	0.005°/sec/√Hz	100μGauss/√Hz	0.15m RMS
校正误差	±0.05°	±0.05°	±0.05°
可调节带宽	225 Hz max	250 Hz max	—	—
采样速率	4 kHz	4 kHz	50 Hz	10Hz
分辨率	<0.1mg	<0.008°/sec	—	<0.1m
误差补偿	0.06%	0.05%	—	—
增益误差	0.05%	0.05%	—	—
非线性比例因子	0.02% ,0.06% max	0.02% ,0.06% max	±0.0015 Gauss	—
振动噪声	—	0.072°/srms/g2rms	—	—
振动校正,	—	0.003°/s/g2rms	—	—

3DMGX5- AR 垂直参考单元

型号：3DMGX5- AR

用途：提供各种输出数据参量，从完全标定的惯性测量（加速度，角速度和或角度增量和速度向量增量）到经过运算的定向估值的欧拉角（俯仰、翻滚）、旋转矩阵、四元素。由于使用了复杂的自适应卡尔曼滤波器，运算的估值数据不会受到直线运动的干扰。

LORD Sensing GX5系列工业级惯导系统，作为姿态与惯性导航的方案提供者，能够测量包括角度、加速度、磁场强度等几乎所有的惯性实时数据。

GX5 -AR由MEMS技术制造，能够直接输出加速度和角速度，且内置的处理器能够根据不同温度对传感器进行补偿输出。这使得该IMU不仅轻便小巧，同时能实现较高精度。

系统配套了The LORD MicroStrain® MIP™ Monitor软件，可用于设备配置，实时测量监控和数据记录。另外，MIP™数据通信协议对于想要自主开发软件的用户也非常有利。

优点

l 高性能陀螺仪

` 噪声密度: 0.005°/sec/√Hz

` 漂移: 10°/hr

` g2 灵敏度: 0.003°/s/g2 rms

l 专用的运算微处理器，提供精确的位置、速度和姿态估值数据

l 高速采样频率及多种数据输出方式

l 40 °C to +85 °C 工作环境温度

l 动态环境下高性能和高稳定性

l 高性能GPS接收器

l 小型轻量的工业应用级GPS辅助惯性导航系统(INS/GPS)

l SDK软件开发包及开放通信协议，易于集成开发自主系统

应用

在动态环境下为用户提供非常稳定和精确的导航和姿态数据

l 平台稳定性和人工地平线

l 天线和相机指向

l 机车健康及使用状态监测

l 机器人控制

产品性能

性能
精度	±0.25°(roll & pitch)
重复性	0.3°
分辨率	<0.01°
测量范围	360°（3轴）
加速度计量程	标准:±5g (可选±16g)
陀螺仪量程	标准:±300°/Sec；可选:±75°/sec, ±150°/sec, 300°/sec, ±900°/sec
特点	自适应卡尔曼滤波器追踪校准陀螺仪和加速度计漂移；机车动态模式选择自适应测量噪声（开/关）；用户定义的面向坐标转换；WGS84重力场模式
估算滤波器更新率	500 Hz
IMU数据更新率	1 Hz to 1000 Hz
常规
接口	USB 2.0 或 RS232
波特率	9,600 to 921,600 (默认:115,200)
供电电压	3.2 to 36 volts DC
功耗	100mA (120mA max) Vpri(3.2V-5.5V)；550mW(800mW max) Vaux(5.2V-36V)
接头	micro-DB9
工作温度	-40 °C to +85 °C ambient
震动极限	500 G
尺寸规格	36.0 x 24.4 x 11.1 mm(不含安装孔座)
重量	16.5 g
软件开发包(SDK)	完全开放的通信协议和样本代码
IMU滤波器	4阶滤波器: 模拟带宽限制滤波器；数字sigma-delta宽带抗混叠滤波器；数字均值滤波(用户可调节)采样频率为 4 KHz,转换到物理单位；圆锥和划船效应积分补偿（1 KHz运算速度）
数据输出	加速度、角速度、角速度增量、速度向量增量、滤波器状况、姿态估值（欧拉角、旋转矩阵、四元素）、姿态不确定值、线性加速度、角速度偏移补偿
传感器参数
		加速度计	陀螺仪	气压计
测量范围		±5 g	±300°/sec	-1800 to10000m
非线性		±0.03 % fs	±0.03 % fs	—
稳定性		±0.04 mg	10°/hr	—
初始偏移误差		±0.002 g	±0.05°/sec	—
稳定性比例因子		±0.05 %	±0.05 %
噪声密度		100 μg/√Hz	0.005°/sec/√Hz	0.15m RMS
校正误差		±0.05°	±0.05°
可调节带宽		225 Hz max	250 Hz max	—
采样速率		4 kHz	4 kHz	10Hz
分辨率		<0.1mg	<0.008°/sec	<0.1m
误差补偿		0.06% typical	0.05% typical	—
增益误差		0.05% typical	0.05% typical	—
非线性比例因子		0.02% typical；0.06% max	0.02% typical；0.06% max	—
振动噪声		—	0.072°/srms/g2rms	—
振动校正,		—	0.003°/s/g2rms	—

DMGX5- IMU惯性测量单元

型号：3DMGX5- IMU

产品亮点

• 三轴加速度计，陀螺仪，温度传感器组合实现高质量测量

• 尺寸小，重量轻，性能高的IMU

功能和好处

• 完全校准，温度补偿，并在数学上与正交坐标系对齐，以获得高精度输出

• 高性能，低漂移陀螺仪，噪声密度为

0.005°/秒/√Hz，VRE为0.001°/ s / g2RMS

• 加速度计噪音低至25微克/√Hz

便于使用

• 通过全面且完全向后兼容的通信协议轻松集成

• 强大，前向兼容的MIP数据包协议

成本效益

• 开箱即用的解决方案缩短了开发时间

• 批量折扣

应用

• 平台稳定，人造水平平台

• 车辆的健康和使用监控

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪和温度传感器
数据输出	惯性测量单元（IMU）输出：加速度，角速率，环境压力，Delta-theta，Delta速度
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪
测量范围	±8克（标准） ±2 g, ±4 g, ±20 g, ±40 g （可选的）	300°/秒（标准） ±75，±150，±900（可选）
非线性	±0.02 % fs	±0.02% fs
解析度	0.02毫克（+/- 8克）	<0.003°/秒（300 dps）
稳态误差	±0.04毫克	8°/小时
初始偏移误差	±0.002 g	±0.04°/秒
比例因子稳定性	0.03%	±0.05%
噪音密度	25微克/√Hz（2克）	0.005°/秒/√Hz（300°/秒）
对齐误差	±0.05°	±0.05°
带宽	225赫兹	250赫兹
温度偏移误差	0.06％（典型值）	0.04％（典型值）
在温度范围内获得误差	0.03％（典型值）	0.03％（典型值）
振动引起的噪音	--	0.072°/s RMS/g均方根值
振动整流误差（VRE）	0.03%	0.001°/s/g2RMS
IMU过滤	数字Σ-ΔADC采样频率为1kHz和4kHz。4kHz数据平均为1kHz标称采样率。以1kHz的比例放大到物理单位。用户可调节IIR滤波器可用于1kHz数据。锥形和划桨积分以1kHz计算。
采样率	1千赫	4千赫
IMU数据输出率	1 Hz至1000 Hz

操作参数
通讯协议	RS232（9,600 bps至921,600 bps，默认115,200）
供电电压	+4至+ 36 V dc
功耗	300 mW（典型值）
工作温度	-40°C至+ 85°C
机械冲击限制	500克/ 1毫秒的生存能力
MTBF	557,280小时（Telcordia方法，GM / 35C）
物理规格
外形尺寸	36.0毫米×36.6毫米×11毫米
重量	16.5克
外壳材料	铝
执行标准	ROHS, CE
积分
连接器	数据/功率输出：micro-DB9
软件	MIP Monitor，Windows XP / Vista / 7/8/10兼容
兼容性	跨3DM®-GX3，GX4，RQ1，GQ4，GX5和CV5产品系列的协议兼容性
软件开发套件（SDK）	MIP数据通信协议，提供示例代码（独立于操作系统和平台）

3DMCX5- GNSS/AHRS辅助惯性导航系统

型号：3DMCX5- GNSS/AHRS 辅助惯性导航系统

LORD Sensing CX5系列高性能工业级板级惯性传感器提供各种三轴惯性测量和计算姿态和导航解决方案。

接收器利用GPS，GLONASS，北斗和伽利略卫星星座。传感器测量完全校准，温度补偿，并在数学上与正交坐标系对齐，以获得高精度输出。自适应估计滤波器算法在动态条件下产生高度精确的计算输出。补偿选项包括磁异常的自动补偿，陀螺仪和加速度计噪声以及噪声影响。计算出的输出包括俯仰，滚转，偏航，航向，位置，速度和GNSS输出 - 使其成为完整的GNSS / INS（GNSS辅助惯性导航系统）解决方案。微电子机械系统（MEMS）技术提供高精度，小巧，轻量级的设备。

LORD Sensing MIP Monitor软件可用于设备配置，实时数据监控和记录。或者，MIP数据通信协议可用于开发定制接口和简单的OEM集成。

产品亮点

• 高性能集成多星座GNSS接收器和先进的MEMS传感器技术提供直接惯性测量，输出采用小型封装

• 三轴加速度计，陀螺仪，磁力计，温度传感器和压力高度计组合实现高质量测量

• 双板载处理器运行新的自适应扩展卡尔曼滤波器（EKF），可实现出色的动态位置，速度和姿态估计

功能和好处

优良表现

• 完全校准，温度补偿，并在数学上与正交坐标系对齐，以获得高精度输出

• 高性能，低漂移陀螺仪，噪声密度为

0.005°/秒/√Hz，VRE为0.001°/ s / g2RMS

• 加速度计噪音低至25微克/√Hz

便于使用

• 自动磁力计校准和异常

拒绝消除了现场校准的需要

• 自动补偿车辆噪音和振动

• 通过全面且完全向后兼容的通信协议轻松集成

成本效益

• 开箱即用的解决方案缩短了开发时间

• 批量折扣计划

应用

• GNSS辅助导航系统

• 平台稳定，人造水平平台

• 卫星天线，雷达和天线指向

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪，三轴磁力计，压力高度计，温度传感器和GNSS接收器
数据输出	惯性测量单元（IMU）输出：加速度，角速率，磁场，环境压力，Delta-theta，Delta速度计算产出扩展卡尔曼滤波器（EKF）：滤波器状态，GNSS时间戳，LLH位置，NED速度，姿态估计（欧拉角，四元数，方向矩阵），线性和补偿加速度，偏置补偿角速率，压力高度，陀螺仪和加速度计偏差，比例因子和不确定性，重力和磁力模型等。互补滤波器（CF）：姿态估计（欧拉角，四元数，方向矩阵）稳定，北向和向上矢量，GNSS相关时间戳全球定位系统输出（GPS）全球导航卫星系统输出（GNSS）：LLH位置，ECEF位置和速度，NED速度，UTC时间，GNSS时间，SV.GNSS协议访问模式可用。
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪	磁力仪
测量范围	±8 g（标准）±2 g, ±4 g, ±20 g, ±40 g（可选）	300°/秒（标准） ±75, ±150, ±900 （可选的）	±8高斯
非线性	±0.02% fs	±0.02% fs	±0.3% fs
解析度	<0.1毫克	<0.003°/秒	--
稳态误差	±0.04毫克	8°/小时	--
初始偏移误差	±0.002 g	±0.04°/秒	±0.003高斯
比例因子稳定性	±0.03%	±0.05%	±0.1%
噪音密度	25微克/√Hz（2克）	0.005°/秒/√Hz的（300℃/秒）	400μ高斯/√Hz
对齐误差	±0.05°	±0.08°	±0.05°
可调节带宽	225赫兹	250赫兹	--
温度偏移误差	0.06％（典型值）	0.04％（典型值）	--
在温度范围内获得误差	0.03％（典型值）	0.03％（典型值）	--
振动引起的噪音	--	0.072°/s RMS/g均方根值	--
振动整流错误（VRE）	--	0.001°/s/g2均方根值	--
IMU过滤	数字sigma-delta宽带抗混叠滤波器将数字平均滤波器（用户可调）缩放成物理单位。
采样率	1千赫	4千赫	100赫兹
IMU数据输出率	1 Hz至500 Hz（标准模式） 1 Hz至1000 Hz（传感器直接模式）
压力高度计
范围	-1800米至10,000米
解析度	< 0.1 m
噪音密度	0.01 hPa均方根值
采样率	25赫兹

计算输出
位置准确性	±2 m RMS水平，±5 m RMS垂直（典型值）
速度精度	±0.1 m / s RMS（典型值）
姿态校准范围	EKF输出：±0.25°RMS滚动和俯仰，±0.8°RMS航向（典型值） CF输出：±0.5°RMS滚动，俯仰和航向（静态，典型值）， ±2.0°滚动，俯仰，（动态，典型值）
姿态范围	所有轴都是360°
姿态精确度	< 0.01°
姿态重复性	0.2°（典型值）
计算更新率	500赫兹
计算数据输出率	EKF输出：1 Hz至500 Hz CF输出：1 Hz至1000 Hz
全球导航卫星系统（GNSS）输出
接收器类型	72通道GPS / QZSS L1 C / A，GLONASS L10F，北斗B1，SBAS L1 C / A：WAAS，EGNOS，MSAS Galileo E1B / C
GNSS数据输出率	1 Hz至4 Hz
重启时间	冷启动：27秒，重新获取：1秒，热启动：<1秒
灵敏度	跟踪：-164 dBm，冷启动：-147 dBm热启动： - 156 dBm
速度精度	0.1米/秒
前进航向精度	0.5°
水平位置精度	GNSS：2.5米CEP SBAS：2.0米CEP
时间脉冲信号精度	30纳秒RMS <60纳秒99％
加速限制	≤ 4 g
海拔高度限制	5万米
速度限制	500米/秒（972节）

3DMCX5- AHRS 微型航姿参考系统

型号：3DM CX5 - AHRS

CX5系列高性能工业级板级惯性传感器提供各种三轴惯性测量和计算姿态和导航解决方案。

CX5-AHRS是小型轻量的工业AHRS，可提供自适应卡尔曼滤波器。它具有三轴加速度计，陀螺仪，磁力计和温度传感器，可实现高测量质量。双载置处理器运行新的自适应扩展卡尔曼滤波器（EKF），可实现出色的动态姿态估计，是各种应用的理想选择，包括平台稳定性和车辆健康和使用监控。

产品亮点

• 三轴加速度计，陀螺仪，温度传感器组合实现高质量测量

• 双板载处理器运行新的自适应扩展卡尔曼滤波器（EKF），可实现出色的动态俯仰和滚转

功能和好处

优秀的表现

• 偏置跟踪，误差估计，阈值标记和自适应噪声建模允许对每个应用中的条件进行微调

• 加速度计噪音低至25微克/√Hz

• 具有自适应卡尔曼滤波器的小型轻量的工业AHRS

便于使用

• 自动磁力计校准和异常

拒绝消除了现场校准的需要

• 自动补偿车辆噪音和振动

• 通过全面且完全向后兼容的通信协议轻松集成

成本效益

• 开箱即用的解决方案缩短了开发时间

• 批量折扣

应用

• 无人驾驶车辆导航

• 平台稳定，人造水平平台

• 车辆的健康和使用监控

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪和温度传感器
数据输出	惯性测量单元（IMU）输出：加速度，角速率，磁场，环境压力，Delta-theta，Delta速度计算产出扩展卡尔曼滤波器（EKF）：滤波器状态，时间戳，姿态估计（欧拉角，四元数，方向矩阵），线性和补偿加速度，偏置补偿角速率，压力高度，无重力线性加速度，陀螺仪和加速度计偏差，比例因素和不确定性，重力和磁力模型等。
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪	磁力仪
测量范围	±8克（标准） ±2 g, ±4 g, ±20 g, ±40克（可选）	300°/秒（标准） ±75, ±150, ±900 （可选的）	±8高斯
非线性	±0.02% fs	±0.02% fs	±0.3% fs
解析度	<0.1毫克	<0.003°/秒	--
稳态误差	±0.04毫克	8°/小时	--
初始偏移误差	±0.002 g	±0.04°/秒	±0.003高斯
比例因子稳定性	±0.03%	±0.05%	±0.1%
噪音密度	25微克/√Hz（2克）	0.005°/秒/√Hz的（300℃/秒）	400 μGauss/√Hz的
对齐误差	±0.05°	±0.05°	±0.05°
可调节带宽	225赫兹（最大）	250赫兹（最大）	--
温度偏移误差	0.06％（典型值）	0.04％（典型值）	--
在温度范围内获得误差	0.03％（典型值）	0.03％（典型值）	--
比例因子非线性（@25°C）	0.02％（典型值） 0.06％（最大）	0.02％（典型值） 0.06％（最大）	±0.0015高斯
振动引起的噪音	--	0.072°/s RMS/g均方根值	--
振动整流误差（VRE）	0.03%	0.001°/s/g2均方根值	--
IMU过滤	数字sigma-delta宽带抗混叠滤波器将数字平均滤波器（用户可调）缩放成物理单位。
采样率	1千赫	4千赫	100赫兹
IMU数据输出率	1 Hz至1 kHz

压力高度计
范围	-1800米至10,000米
解析度	< 0.1 m
噪音密度	0.01 hPa均方根值
采样率	25赫兹
计算输出
姿态校准范围	EKF输出：±0.25°RMS滚动和俯仰，±0.8°RMS航向（典型值） CF输出：±0.5°RMS滚动和俯仰，±1.5°RMS航向（典型值）
姿态范围	所有轴都是360°
姿态精确度	< 0.01°
姿态重复性	0.2°（典型值）
计算更新率	500赫兹
计算数据输率	EKF输出：1 Hz至500 Hz CF输出：1 Hz至1000 Hz
操作参数
通讯协议	USB 2.0（全速） TTL串行（3.0 V dc，9,600 bps至921,600 bps，默认115,200）
供电电压	+4至+ 36 V dc
功耗	500 mW（典型值）
工作温度	-40°C至+ 85°C
机械冲击制	500克/ 1毫秒的生存能力
物理规格
外形尺寸	38毫米x 24毫米x 9.7毫米
重量	8克
外壳材料	铝
执行标准	ROHS, CE
积分
连接器	数据/功率输出：micro-DB9Samtec FTSH系列
软件	MIP Monitor，Windows XP / Vista / 7/8/10兼容
兼容性	跨3DM®-GX3，GX4，RQ1，GQ4，GX5和CV5产品系列的协议兼容性
软件开发套件（SDK）	MIP数据通信协议，提供示例代码（独立于操作系统和平台）

3DMCX5- AR垂直参考单元

型号：3DMCX5- AR

用途：平台稳定，人工地平线,车辆健康的健康监控

CX5 系列由MEMS技术制造，能够直接输出加速度和角速度，且内置的处理器能够根据不同温度对传感器进行补偿输出。这使得该IMU不仅轻便小巧，同时能实现较高精度.

优点

高性能

● 全校准，温度补偿，并且在数学上与正交坐标系对齐，实现高精度输出

● 偏差跟踪，误差估计，阈值标志和自适应

● 噪声建模，允许在所有应用中进行微调

● 高性能，低漂移。噪声密度0.005°/sec/√Hz，振动校正 0.001°/s/g2RMS

● 加速度噪声最低25 ug/√Hz

简单易用

● 用户自定义车载传感器平台变换

● 轻松集成：全面和完全向后兼容的通信协议

● 稳健，前向兼容的MIP数据包协议

效益高

●开发时间短

应用领域

● 平台稳定，人工地平线

● 车辆健康的健康监控

3DMCX5- IMU 惯性测量单元

型号：3DMCX5- IMU

用途：平台稳定，人工地平线，车辆健康的健康监控

CX5 系列由MEMS技术制造，能够直接输出加速度和角速度，且内置的处理器能够根据不同温度对传感器进行补偿输出。这使得该IMU不仅轻便小巧，同时能实现较高精度。

系统配套了LORD MIP™ Monitor软件，可用于设备配置，实时测量监控和数据记录。另外，MIP™数据通信协议对于想要自主开发软件的用户也非常有利。

优势

高性能

● 全校准，温度补偿，并且在数学上与正交坐标系对齐，实现高精度输出

● 高性能，低漂移：噪声密度0.005°/sec/√Hz，

振动校正（VRE）0.001°/s/g2RMS

● 加速度噪声25ug/√Hz

简单易用

● 轻松集成：全面和完全向后兼容的通信协议

● 稳健，前向兼容的MIP数据包协议

效益高

● 开发时间短

应用

● 平台稳定，人工地平线

● 车辆健康的健康监控

3DMCV5- AHRS微型航姿参考系统

型号：3DMCV5- AHRS

LORD Sensing CV5系列工业级板级惯性传感器提供各种三轴惯性测量和计算姿态和导航解决方案。

惯性测量单元（IMU）包括直接测量加速度，角速率，Delta-θ和Delta速度。补偿选项包括磁异常的自动补偿，陀螺仪和加速度计噪声以及噪声影响。在包含计算输出，传感器测量的模型中通过自适应估计滤波算法处理，以在动态条件下产生高精度计算输出。计算的输出在模型之间变化，并且可以包括滚动，俯仰和偏航。所有传感器均经过全温度补偿，并在工作温度范围内进行校准。微机电系统（MEMS）技术允许高精度，小型，轻量级的设备。

LORD Sensing MIP Monitor软件可用于设备配置，实时数据监控和记录。另外，LORD Sensing MIP数据通信协议可用于开发定制接口和简单的OEM集成。

产品亮点

• 三轴加速度计，陀螺仪，磁力计和温度传感器组合实现高质量测量

• 双板载处理器运行新的自适应扩展卡尔曼滤波器（EKF），可实现出色的动态姿态估计

功能和好处

优秀的表现

• 偏置跟踪，误差估计，阈值标记和自适应噪声建模允许对每个应用中的条件进行微调

• 具有自适应卡尔曼滤波器的轻量工业AHRS

• 高性能，低成本的解决方案

• 直接PCB安装或带有带状电缆的底盘安装

• 精确安装对齐功能

便于使用

• 用户定义的传感器到车辆框架转换

• 通过全面且完全向后兼容的通信协议轻松集成

• 3DM-GX3，GX4，RQ1，GQ4和GX5惯性传感器系列之间的通用协议，便于移植

成本效益

• 开箱即用的解决方案缩短了开发时间

• 批量折扣

应用

• 无人驾驶车辆导航

• 平台稳定，人造水平平台

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪，三轴磁力计，压力高度计，温度传感器

数据输出	惯性测量单元（IMU）输出：加速度，角速率，磁场，环境压力，Delta-theta，Delta速度
	计算产出
	扩展卡尔曼滤波器（EKF）：滤波器状态，时间戳，姿态估计（欧拉角，四元数，方向矩阵），线性和补偿加速度，偏置补偿角速率，压力高度，无重力线性加速度，陀螺仪和加速度计偏差，比例因素和不确定性，重力和磁力模型等。
	互补滤波器（CF）：姿态估计（欧拉角，四元数，方向矩阵）稳定，北向和向上矢量，GNSS相关时间戳
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪	磁力仪
	±8克（标准）	±500°/秒（标准）
测量范围	±2 g, ±4 g, ±20 g,	±250°，±1000°/秒	±8高斯
	±40克（可选）	（可选的）
非线性	±0.04% fs	±0.06% fs	±0.3% fs
解析度	0.05毫克（+/- 8克）	<0.003°/秒（500 dps）	--
稳态误差	±0.08毫克	8°/小时	--

初始偏离误差	±0.004 g	±0.01°/秒	±0.003高斯
比例因子稳定性	±0.05%	±0.05%	±0.1%
噪音密度	100μg/Hz	0.0075°/秒/√Hz的	400μ高斯/√Hz
噪音密度	100μg/Hz	（500℃/秒）	400μ高斯/√Hz
对齐误差	±0.05°	±0.08°	±0.05°
可调节带宽	225赫兹（最大）	500赫兹（最大）	--
偏移误差结束	0.02％（典型值）	0.01％（典型值）	--
温度	0.02％（典型值）	0.01％（典型值）	--
获得误差温度	0.05％（典型值）	0.1％（典型值）	--
获得误差温度	±0.2％（最大）	±0.4％（最大）	--
	以1 kHz采样的第一级sigma delta模数转换器。第二阶段用户可调数字低通滤波器。
IMU过滤	以1 kHz采样的第一级sigma delta模数转换器。第二阶段用户可调数字低通滤波器。
采样率	1千赫	4千赫	100赫兹
IMU数据输出率	1 Hz至1 kHz（传感器直接模式）

3DMCV5- AR惯性测量单元

型号：3DMCV5- AR

用途：平台稳定，人工地平线,车辆健康的健康监控

LORD Sensing CV5系列工业级板级惯性传感器提供各种三轴惯性测量和计算姿态和导航解决方案。

LORD Sensing MIP Monitor软件可用于设备配置，实时数据监控和记录。另外，LORD Sensing MIP数据通信协议可用于开发定制接口和简单的OEM集成。

产品亮点

• 三轴加速度计，陀螺仪和温度传感器组合实现高质量测量

• 双板载处理器运行新的自适应扩展卡尔曼滤波器（EKF），可实现出色的动态俯仰和滚转

• 同类产品中体积小，重量轻，性能高的VR

功能和好处

优秀的表现

• 完全校准，温度补偿，并在数学上与正交坐标系对齐，以获得高精度输出

• 偏置跟踪，误差估计，阈值标记和自适应噪声建模允许对每个应用中的条件进行微调

• 高性能，低成本的解决方案

• 直接PCB安装或带有带状电缆的底盘安装

• 精确安装对齐功能

便于使用

• 通过全面且完全向后兼容的通信协议轻松集成

• 强大，前向兼容的MIP数据包协议

成本效益

• 开箱即用的解决方案缩短了开发时间

• 批量折扣

应用

• 平台稳定，人工视界

• 车辆的健康和使用监控

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪，压力高度计和温度传感器
数据输出	惯性测量单元（IMU）输出：加速度，角速率，磁场，环境压力，Delta-theta，Delta速度
	计算产出
	扩展卡尔曼滤波器（EKF）：滤波器状态，时间戳，姿态估计（欧拉角，四元数，方向矩阵），线性和补偿加速度，偏置补偿角速率，压力高度，无重力线性加速度，陀螺仪和加速度计偏差，比例因素和不确定性，重力和磁力模型等。
	互补滤波器（CF）：姿态估计（欧拉角，四元数，方向矩阵）稳定，北向和向上矢量，GNSS相关时间戳
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪
	±8克（标准）	±500°/秒（标准）
测量范围	±2 g，±4 g，（可选）	±250°，±1000°/秒（可选）
非线性	±0.04% fs	±0.06% fs
解析度	0.05毫克（+/- 8克）	<0.003°/秒（500 dps）
稳态误差	±0.08毫克	8°/小时
初始偏离误差	±0.004 g	±0.01°/秒
比例因子稳定性	±0.05%	±0.05%
噪音密度	100μg/Hz	0.0075°/秒/√Hz的
噪音密度	100μg/Hz	（500℃/秒）
对齐误差	±0.05°	±0.08°
可调节带宽	225赫兹（最大）	500赫兹（最大）
偏移误差结束	0.02％（典型值）	0.01％（典型值）
温度	0.02％（典型值）	0.01％（典型值）
获得误差	0.05％（典型值）	0.1％（典型值）
温度	±0.2％（最大）	±0.4％（最大）
	以1 kHz采样的第一级sigma delta模数转换器。第二阶段用户可调数字低通滤波器。
IMU过滤	以1 kHz采样的第一级sigma delta模数转换器。第二阶段用户可调数字低通滤波器。
采样率	1千赫	1千赫
IMU数据输出率	1 Hz至1 kHz（传感器直接模式）

3DMCV5-IMU垂直陀螺

型号：3DMCV5-IMU

用途：平台稳定，人工地平线,车辆健康的健康监控

LORD Sensing CV5系列工业级板级惯性传感器提供各种三轴惯性测量和计算姿态和导航解决方案。

在所有型号中，惯性测量单元（IMU）包括直接测量加速度，角速率，Δθ和δ速度。补偿选项包括磁异常的自动补偿，陀螺仪和加速度计噪音和噪音影响。在包括计算输出的模型中，通过自适应估计滤波算法处理传感器测量，以在动态条件下产生高精度计算输出。计算的输出在模型之间变化，并且可以包括滚动，俯仰和偏航。所有传感器在工作温度范围内进行完全温度补偿和校准。微电子机械系统（MEMS）技术的使用允许高精度，小型，轻量级的设备。

LORD Sensing MIP Monitor软件可用于设备配置，实时数据监控和记录。另外，LORD Sensing MIP数据通信协议可用于开发定制接口和简单的OEM集成。

产品亮点

• 三轴加速度计，陀螺仪和温度传感器组合实现高质量测量

• 同类产品中尺寸小，重量轻，性能高的IMU

功能和好处

优秀的表现

• 完全校准，温度补偿，并在数学上与正交坐标系对齐，以获得高精度输出

• 高性能，低成本的解决方案

• 直接PCB安装或带有带状电缆的底盘安装

• 精确安装对齐功能

便于使用

• 通过全面且完全向后兼容的通信协议轻松集成

• 强大，前向兼容的MIP数据包协议

成本效益

• 开箱即用的解决方案缩短了开发时间

• 批量折扣

应用

• 平台稳定，人工视界

• 车辆的健康和使用监控

技术规格

基本介绍
集成传感器	三轴加速度计，三轴陀螺仪和温度传感器
数据输出	惯性测量单元（IMU）输出：加速度，角速率，Delta-theta，Delta速度
惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪
	±8克（标准）	±500°/秒（标准）
测量范围	±2 g，±4 g，（可选）	±250°，±1000°/秒（可选）
非线性	±0.04% fs	±0.06% fs
解析度	0.05毫克（+/- 8克）	<0.003°/秒（500 dps）
稳态误差	±0.08毫克	8°/小时
初始偏离误差	±0.004 g	±0.01°/秒
比例因子稳定性	±0.05%	±0.05%
噪音密度	100μg/Hz	0.0075°/秒/√Hz（500°/秒）

对齐误差	±0.05°	±0.08°

可调节带宽	225赫兹（最大）	500赫兹（最大）
偏移误差结束	0.02％（典型值）	0.01％（典型值）
温度	0.02％（典型值）	0.01％（典型值）
获得误差	0.05％（典型值）	0.1％（典型值）
温度	±0.2％（最大）	±0.4％（最大）
	以1 kHz采样的第一级sigma delta模数转换器。第二阶段用户可调数字低通滤波器。
IMU过滤	以1 kHz采样的第一级sigma delta模数转换器。第二阶段用户可调数字低通滤波器。
采样率	1千赫	1千赫
IMU数据输出率	1 Hz至1000 Hz

上一条： TCLP-NB 拉伸/压缩通用荷载传感器

型号	栅长（mm）	量程	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
PI-2	50,100, 150,200, 250,300	±2mm	约 2mV/V (4000×10-6应变)	约 2000	0.5%RO	0 ~ +40°C


PI-5		±5mm	约 2.5mV/V (5000×10-6应变)	约 1000

型号		KG-3B
量程	X-方向	+4 , -2mm
量程	Y-方向	±3mm
额定输出（约）	X-方向	+2mV/V , -1mV/V(+4000×10^-6应变 , -2000×10^-6应变)
	X-方向	+2mV/V , -1mV/V(+4000×10^-6应变 , -2000×10^-6应变)
	Y-方向	1.5mV/V (3000×10^-6应变)
非线性		1%RO
工作温度范围		0 ~ +40°C

型号	SCS-001	SCS-002	SCS-003	SCS-004	SCS-005
测量量程	1 in (25.4mm)	2 in (50.8mm)	3 in (76.2mm)	4 in (101.6mm)	5 in (127.0mm)
传感器长度	客户指定 (6 ~ 24 in,152.4~609.6mm)
测量量程	客户指定 (最大6 in,152.4mm)
激励电压	+1.0 ~ +10.0 Vdc
输出	FSO（满量程输出）与激励电压成比例
类型	3-或 4-线电位计
额定功率
最大值	300 mW
典型值	72 mW @ +5.0 Vdc
INTELLIDUCER¹智能传感器	13 mW @ +5.0 Vdc
电缆	定制引线电缆长度： IC-02-187 [22 AWG, 2 双绞屏蔽线, 屏蔽线, 红色PVC护套]
许用温度范围	-58° ~ +176 °F (-50° ~ +80 °C)

型号	量程	测量距离（mm）	额定输出	灵敏度 ( ×10^-6 应变/mm)	非线性	工作温度范围
EDP-5A-50	5mm	50mm	3mV/V (6000×10-6应变)	1200	0.3%RO	0 ~ +40°C

EDP-5B-50

名称	型号	KLA	说明
液压锚	KLF-11	♦	固定在测量点
	KLF-12	Δ
	KLF-13	Δ
拉杆	KLF-21	♦	引导锚位移的杆件
压力管	KLF-22	♦	用于液压锚的管件
泵	KLF-23	♦	将水压施加到液压锚的泵
拉杆固定夹具	KLF-24	♦	用于将拉杆固定到沉降传感器上
拉杆张紧夹具	KLF-25	♦	用于防止灌浆固化过程中拉杆松动
联轴器	KLF-26	♦	用于连接泵和压力管的夹具
* ♦：测量必需附件 Δ：根据情况使用

型号	适用试件	测量距离	量程
CM-10H	ø10×20cm	100mm	20000×10^-6应变

型号	适用试样	测量距离	量程
CM-10	ø10×20cm	100mm	50000×10^-6应变
CM-12	ø12.5×25cm	125mm	40000×10^-6应变
CM-15	ø15×30cm	150mm	33000×10^-6应变

型号	LVDT-01-005	LVDT-01-010	LVDT-01-020	LVDT-01-030
量程	±0.5 in ( ±12.5 mm)	±1.0 in ( ±25 mm)	±2.0 in ( ±50 mm)	±3.0 in ( ±75 mm)
线性误差 (% F.S.) 1	< ±0.5	< ±0.5	< ±0.5	< ±0.5
长度（中轴）	8.7 in (221 mm)	10.8 in (274 mm)	15.8 in (401 mm)	21.7 in (551 mm)
电源电压	+6.0 to +18 Vdc
输出	±2.2 Vdc
温度系数（满跨）	±0.017% F.S./°F ( ±0.0306% F.S./°C) (典型值)
操作温度范围	-40° to +80 °C
1 可根据要求提供较低的线性误差版本。
