BTM/BTMC系列 螺栓应变片
名称：BTM/BTMC系列 螺栓应变片。
型号：BTM/BTMC系列。
用途：螺栓轴力测量。
产品图片：

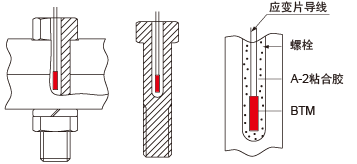

产品简介：无法在螺栓表面粘贴应变片时，可以在螺栓的中心部钻孔，用专用粘合剂A-2将其插入预埋。
安装螺栓应变片后，经过标定，螺栓可以精确测量紧固轴力。
被测物材料
螺栓M10或更大
基底
特殊塑料
使用温度范围
（°C）
-10~+80°C
敏感栅
铜镍
温度补偿范围
（°C）
—
应变限
（室温）
0.5%
（5000×10-6应变）
主要适用粘合胶
A-2(BTM)
CN(BTMC)
疲劳寿命
（室温）
—
产品规格：

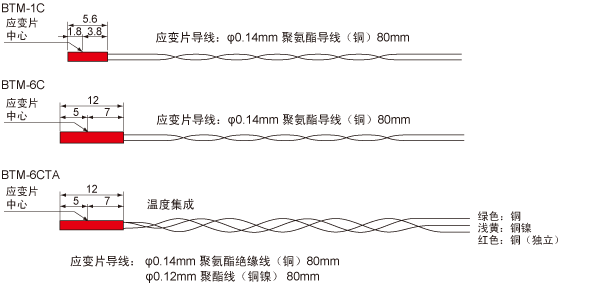

BTM系列
单轴（G.F.约2.1）
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基底长度
(mm)
基底宽度
(mm)
电阻
(Ω)
适用孔径
(mm)
BTM-1C
1
0.7
5.6
1.4
120
ø1.6
BTM-6C
6
1.0
12.0
1.7
120
ø2.0
BTM-6CTA
6
1.0
12.0
1.7
120
ø2.0
备注：每包装有10片。
BTMC系列
单轴（G.F.约2.1）
型号
敏感栅长
(mm)
应变片中心
a (mm)
基底直径
b (mm)
电阻
(Ω)
适用孔径
(mm)
BTMC-05-D10-003LE
0.5
5
ø0.9
120
ø1.0
BTMC-1-D16-003LE
1
5
ø1.5
120
ø1.6
BTMC-3-D20-003LE
3
10
ø1.9
120
ø2.0
备注：每包装有10片。
