名称：TMS 3树木稳定安全性测试仪

型号：TMS 3

产地：德国

用途：TMS锚点3树木稳定安全性测试仪是TMS的升级版，用于测量树根的锚地程度及树木的稳定安全性。当风吹动树木，树木开始摇动，负荷传到根部，TMS记录树木的动态摇摆运动。根据Wessolly（Wessolly & Erb, 1998）的发现，利用静态拉伸测试能够测量树木根部安全稳定性。在静态拉伸测试时，树木受到来自绞车或绳索的负荷发生倾斜，与周围其它树木进行比较，可以得出树木所受负荷的大小。将人为施加负荷与自然风引起的负荷对比，通过专业软件分析，确定自然风引起的负荷大小。

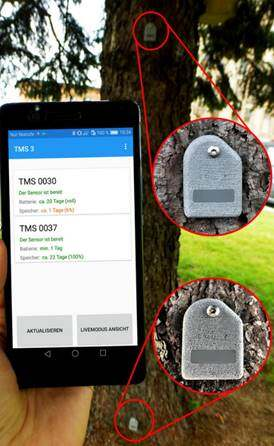

TMS 3测试仪包括两部分：固定在树根附近的基础传感器，记录的倾斜数据反映树木根部锚地的程度。锚地越好，倾斜越小；第二个是控制传感器，固定在地面以上2-3m处，用于区分真实的树根倾斜与周围环境引起的背景噪音。一般控制传感器的倾斜相对较大，因为树木在倾斜的同时还有树干的弯曲。

应用方向：

● 确定树木稳定性—自然风时树木显示出很小或者没有根部倾斜，表明树木安全。

● 监督施工工程附近树木—检测由于建筑施工导致的树木根部损伤，树木的潜在危险性。

● 识别树根锚地问题—在不同树木的相同区域装置TMS传感器，比较树木之间倾斜度的差别。

● 结合静态拉力测试—树木在自然风下倾斜度较大，可用于在已知力下进行树木静态拉力测试。

● 树木长期检测—对风的响应变好（新根长出）；对风的响应变差（根部恶化或被根部损伤）；对风的响应无明显变化。

产品特点

● 量轻，安装方便

● 无损测量

● 采集频率：20Hz

● 数据自动记录

● 可扩展内存

● GPS准确定位树木位置

● GPS时间信号自动同步时间

● 记录倾斜值（X/Y/Z），东/西/南/北，精确度：0.01º

● 基础传感器与控制传感器连用，保证结果准确

● 内置电子罗盘

● 内置可充电电池：持续使用21天以上

● 适用于城市、森林等环境

● USB或SIM卡传输数据

技术规格：

TMS 3

TMS

颜色

灰色

黑色

重量

73g

270克

尺寸

61 mm x 41 mm x 20 mm

100 mm x 80 mm x 75 mm

防护设计

全密闭，防水防尘

防雨和防尘

测量精度

0.03°

0,03°

测量间隔

0.05s（20Hz）

0,05秒（20Hz）

测量维度

3D

2D测量

安装方向

任意方向

水平

温度精度

1°C

1°C

温度范围

-20 – 50 °C

-20 – 50°C

电池电量

250mAh,>15天

2900 mAh; > 20天

充电方式

无线

微型USB电缆

充电时间

约2h

约6h

内存大小

256MB，存储20天数据

多32 GB, 130天

数据传输

蓝牙2.1

USB

开关方式

磁性笔控制

电开关

设置方式

TMS 3 App（Android，IOS）

连接计算机

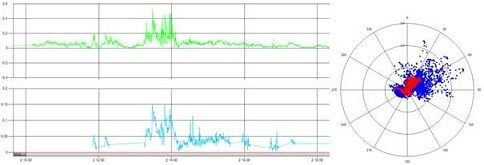

数据分析：采集的数据可生成图表，清晰直观。

使用案例：

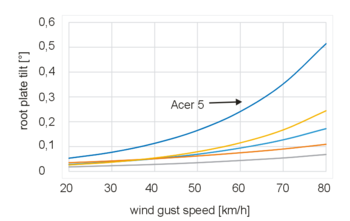

案例1：行道树上全部安装有TMS 3，快速、同步测量所有树在自然风下的倾斜。结果显示，变好Acer 5的树的倾斜角度明显大于其他树。因此，这棵树应该进行进一步的检测。

案例2：木质检测结果显示椴树根处有大的空洞（焦色柄座菌感染）。

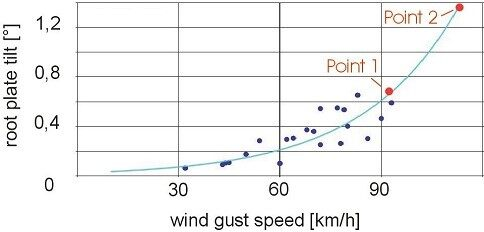

位置1：根盘在风速> 90km/h时的倾斜度为0.7°。

位置2：推断出根盘在风速110km/h时倾斜度为1.4°。

结论：椴树根处生长的焦色柄座菌影响了树的稳定。根据风翻曲线(Sinn / Wessolly / Erb 1998)，树木在倾斜2-4°时，没有任何外力的情况下，树木会倾倒。因此，此棵椴树即使在风速110km/h的情况下也不会倾倒。
