名称：PiCUS 3树木断层画像诊断仪。

型号：PiCUS-3。

产地：德国。

用途：Picus 3弹性波树木断层画像诊断仪用于检测因虫害或者自然衰退导致树木木质腐烂情况，多数情况下主要测量树干近地面的部分。测量时将传感器固定在预检测的断层上，使用专业设计的电子锤敲击每个检测点，声波在树干内部传播，如果树干内部的介质不同，声波传播的速度不同，进而可以判断树干内部的健康状况。

产品图片：

产品特点：

● 快速数据采集；

● 实时、实地的扫描预览；

● 可使用三点测量法快速确定是否需要进行全面扫描；

● 主控单元内可存储上百个扫描结果；

● 重量轻，比老型号减轻很多；

● 内置GPS与蓝牙。

技术规格：

● 主机可以外接6-12个传感器，多可定制24个传感器；

● 主机自带大屏幕彩色液晶屏，可以实时显示测量图像；

● 主机内置测量树木测高仪，可以测量树木高度；

● 野外操作无需携带笔记本，可独立完成扫描；

● 具有“三点”或“点对点”法快速测量功能；

● 电子铁锤和主机连接可选有线和无线连接两种模式；

● 电子铁锤和主机无线连接距离为0.5-10米，受周边环境影响；

● 电子铁锤上自带LED显示屏，具有显示传感器编号功能；

● 传感器电缆长度为3.5米；

● 声波传播时间测量分辨率1µs；

● 主机内置GPS接收机精度0到20米，受环境影响；

● 主机可充电镍氢电池的电池容量 2000mAh；

● 充电时间大约20分钟；

● 充电环境 100/240VAC,50/60Hz；

● 20°C下使用12个传感器测量的运行多2.5小时，根据使用情况（包含设置和声波扫描步骤）；

● 测量箱尺寸55x42x13cm；

● 整体重量8.9kg（包含箱子、仪器、工具、钉子）；

● 电子铁锤（PRHD）的电池容量500mAh；

● 数据传输USB或者蓝牙；

PiCUS的领先之处：

● 声波图易于理解，方便向用户说明；

● 可提供长期的树木保护需要的信息；

● 需要的传感器少，分辨率高；

● 可检查内部裂缝；

● 外界环境无影响（汽车噪音、风等）；

● 可以在贴近地面处检测树根或对树桩使用；

● 用PiCUS电子测径器可对几何外形进行快速准确的测量；

● 与Treetronic电阻测量兼容，两者联用是树木图像测量方面前沿的技术。

● 通过声波与电阻检测技术的联用可以实现：

● 分辨不同的腐朽类型（裂缝/空洞/腐朽）

● 可检测到初期发生的腐朽

● 可提供测量断层上部或下部的信息，对分析根系腐朽有帮助

● 内部腐朽部分随时间变化的评估

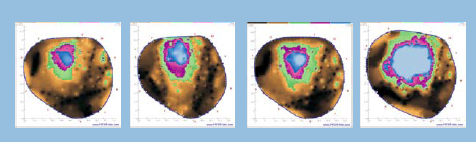

● 这些图片是一棵山毛榉内部的腐朽部分从2004年到2011年的变化情况。

声波断层检测清晰地显示腐朽处 电阻测量显示了内部木质的高/低电导区域

图片是一棵山毛榉内部的腐朽部分从2004年到2011年的变化情况

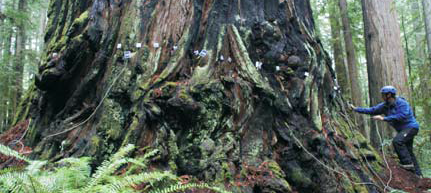

声波断层检测应用于加州红木检测

可选件

PICUS电子测径器可以快速准确的对树木断层的几何数据进行测量和记录的，测量出来的几何数据用于PICUS-3树木断层测量仪和Treetronic电阻测量仪的数据测量。特别是测量大型树木和不规则树木的时候需要使用。

测量的数值可以通过蓝牙传输到电脑或者掌上电脑，所有的几何数据可以直接进入PICUS系统内使用。测量一个树木的断层数据只需要几分钟就可以完成。

产品特点：

● 测量范围：160mm-2150mm

● 电子测径器操作简单

● 电子测径器采用不锈钢材料

● 体积小方便运输

● 比常规测径器测量的量程更大

● Windows软件（低Windows XP SP2和Windows CE）

● 数据传输采用蓝牙方式

技术规格：

测量范围

树木胸径30cm到5米

传感器数量

6个或12个

传感器线缆长度

3.5m

测量方式

三点或点对点测量

高度测量

主机内置测高仪

存储功能

单机操作，无需笔记本电脑

声波传播时间测量的分辨率

1μs

电子锤与主机连接

蓝牙或有线连接两种模式，蓝牙范围0.5-10m，电子锤自带LED显示屏，显示编号，内置镍氢可充电电池，500mAh

GPS

主机内置GPS，精度0-20m

主机电池容量

可连续用6小时以上，充电时间只要2小时

主机显示方式

彩色液晶屏，实时显示测量图像，无需电脑

数据传输

USB 2.0或蓝牙

整体尺寸

55x42x13cm

整体重量

8.9Kg

传感器

一体式传感器可直接将数据传输至主机，无需外置放大器盒，使操作更加简便

电子测径器（可选）

测量范围

160mm到2150mm

材质

不锈钢

显示方式

LED显示屏

与主机连接

蓝牙连接，数据直接传输至主机

PiCUS Q74软件专业版功能：

功能描述

专业版

同时打开多个数据文件

有

自动计算一个目录下的全部数据

有

覆盖声波断层图像和声波峰线

有

分析分叉树干的不同部分

有

鼠标停在断层图像显示计算后的声波速度

有

大小适当的断层图像窗口

有

测量时计算断层图像

有

裂缝检测功能

有

SOT和ERT 3-D扫描图像

有

声波扫描计算时间表

有

在敲击窗口显示条形图提高数据质量

有

断层图像记录后增加MP

有

可以使用比传感器多的测量点

有

获取更多的计算选项

有

TreeSA-静态集成树稳定性评估功能

有
