名称：TML-NET网络测量系统概述

型号：NET网络测量系统

产地：日本

用途：TML公司的数据采集网络，使用双线电缆执行测量控制和数据传输以及电源供给。可以进行长期稳定的测量。

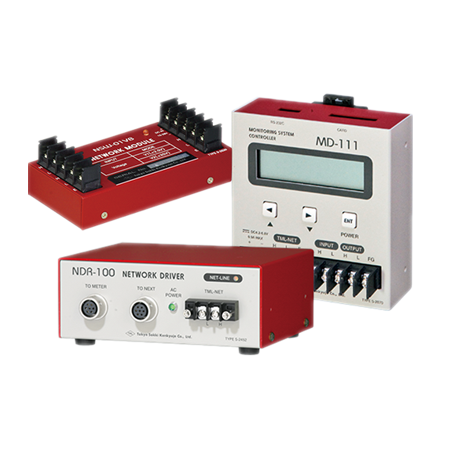

产品图片：



产品简介：

TML-NET是TML公司开发的数据采集网络，使用双线电缆执行测量控制和数据传输以及电源供给。使用时钟信号通过网络上传输命令和数据，并可进行双向通信。网络模块放置在应变片、直流电压源和热电偶等传感器附近，通过网络模块将测量数据转换成数字形式。网络模块通过网络传输数字化的数据，由数据记录仪通过连接到网络的网络驱动设备接收这些数据。还可以将网络接口连接到网络，通过网络由电脑直接接收数据。与普通的模拟测量系统不同，灵敏度没有因电缆延伸和绝缘降低的影响而下降。因此，可以进行长期稳定的测量。还可提供4线系统的TML-NET，两根线用于数据传输，另外两根线用于供电。此外，还可使用网络手持式应变仪进行现场数据采集和校验。



产品特点：

    • 方便连接和分线；

    • 网络模块小巧轻便，便于安装；

    • 灵敏度未因电缆延长而下降；

    • 防止因传感器附近的数字处理而产生的噪音；

    • 不受绝缘降低的影响；

    • 数据记录仪和NDR-100之间的总延伸距离在2km之内；

    • NDR-100与网络模块之间的总延伸距离在2km之内；

    • 可与外部转换箱组合使用 - 测量仪器之间采用电隔离；



TML-NET（网络部分）规格
通信系统（双线，4线）

传输方式

双线（4线）双向串行传输

连接数

一个系统多100个模块，多连接1000个测量点

标准电缆

专用双芯屏蔽电缆(2-1.125L1)

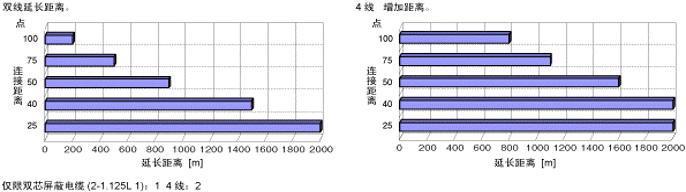

总延伸距离

一个系统2km或更短（参见下文）

测量时间

200msec/1个测量点（包括传输时间）

环路连接

可以

终端连接器

不需要



系统组成：

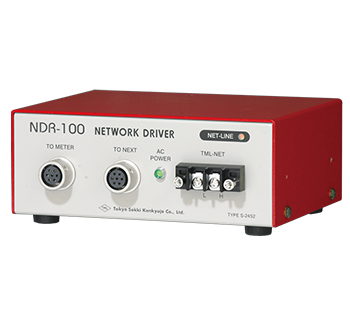

网络驱动设备NDR-100

NDR-100是驱动网络模块的驱动接口。它连接到ASW/SSW转换箱的延长电缆系统，转换箱连接到TDS数据记录仪。



产品特点：

● 将网络模块连接到数据记录仪TDS-630/TDS-540；

● 一台NDR-100多可连接100个模块。一台数据记录仪多可以测量1000个通道，包括ASW/SSW转换箱；

● 可与普通SSW/ASW转换箱并联使用；

● NDR-100和数据记录仪之间的大可用距离为2km；

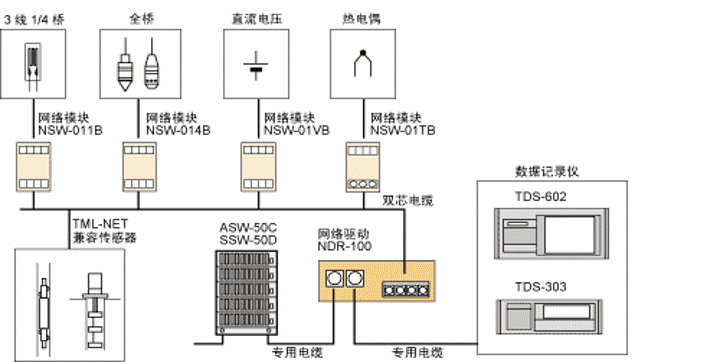

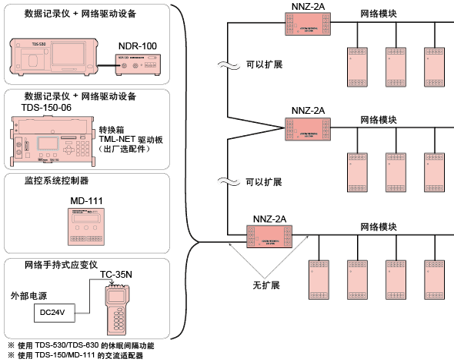

系统框图：

如果是4线连接，应使用两根专用的双芯电缆。



技术规格：

型号

NDR-100

连接数

一台NDR-100连接100个模块（多1000个测量点）

适用的数据记录仪

TDS-630、TDS-540、TDS-530、TDS-602、TDS-303

TML-NET连接

端子块

特点

将3线信号转换为双线信号。

为网络模块供电

外形尺寸

160（W）× 60（H）× 120（D）mm（不包括突出部件）

电源

使用交流电源时： AC85 ~ 250V 50Hz/60Hz 30VA（大）

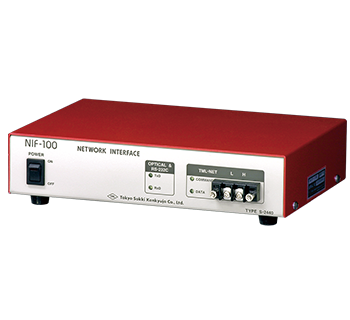

网络接口NIF-100

NIF-100是驱动接口，用于从电脑直接驱动各网络模块，无需使用数据记录仪。

产品特点：

● 使用内置RS-232C接口通过电脑直接驱动网络模块

● 一台NIF-100可连接100个模块

● NIF-100和远的网络模块之间的大可用距离为2km

● 兼容Visual LOG TDS-7130v2静态测量软件

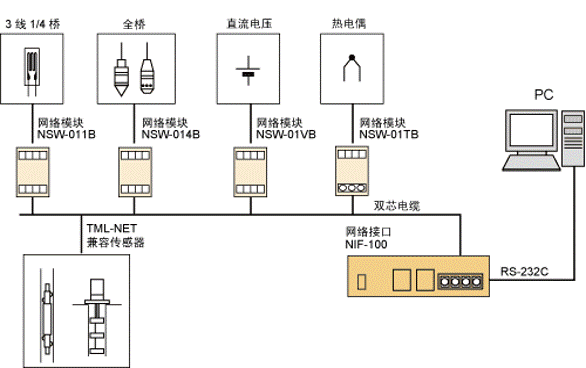

系统框图：

如果是4线连接，应使用两根专用的双芯电缆。



技术规格：

型号

NIF-100

连接数

100个模块

功能

将RS-232C接口转换为双线信号

为网络模块供电

外形尺寸

235（W）×50（H）×160（D）mm（不包括突出部件）

重量

约1.2kg

电源

使用交流电源时： AC85 ~ 250V 50/60Hz 30VA（大）

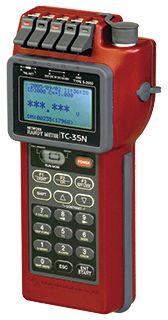

网络手持式应变仪TC-35N

TC-35N是手持式测量仪器，用以捕获和处理网络模块的数字化应变数据。可用于现场检查系统和/或构建小型测量系统。通过采用低功耗型网络模块，可以大大扩展可连接模块的数量和模块的延伸距离，并可轻松构建相对较大的测量系统。



产品特点：

● 体积小，重量轻，便于操作；

●  4节AA（LR6）电池供电 - 现场轻松更换电池；

● 采用防滴漏结构；

● 内置数据存储器；

● 可使用CF闪存卡；

● 内置间隔计时器；

● 通过RS-232C接口进行控制和数据传输；

● 使用休眠间隔功能自动测量；

● 可使用外部直流电源；

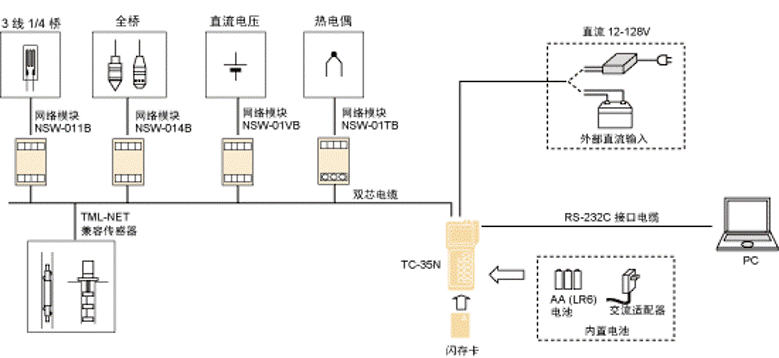

系统框图：

技术规格：

型号

TC-35N

大连接数

常规模块

5个模块（使用内置AA电池或交流适配器时）

100个模块（使用外部直流电源时；双线连接200m或更短）

低功耗模块

50个模块（使用内置AA电池或交流适配器时）

100个模块（使用外部直流电源时；双线连接2km或更短）

大延伸距离

常规模块

50m（使用内置AA电池或交流适配器时）

2km（使用外部直流电源时；双线连接15个模块或更少）

低功耗模块

50m（使用内置AA电池或交流适配器时）

2km（使用外部直流电源时；双线连接100个模块或更少）

适用的传感器

适合网络模块

数据采集速度

扫描测量时约0.2秒/通道

功能

扫描测量，监控测量，模块验证功能，

ID验证功能，读取传感器信息（CAP，RO），

网络模块的设置通道

外形尺寸

102（W）×55（H）×223（D）mm

重量

约850g

电源

碱性干电池LR6×4或专用交流适配器

*1：使用双通道模块（NSW-024C和NKB-MD）时，大通道数为100。
说明：常规模块和低功耗模块一同使用时，以常规模块的规格为准。

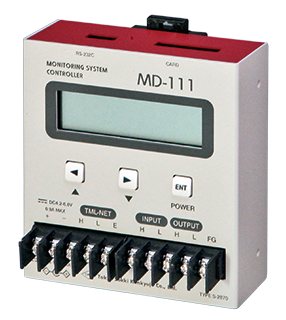

监控系统控制器MD-111

监控系统可灵活使用TML-NET测量系统。该系统由控制器、网络模块和TML-NET兼容传感器组成。控制器MD-111以指定的间隔控制网络模块和传感器，并将测量数据存储在SD卡中。适合安装在测量仪器存储箱或存储柜中，并配有输入/输出触点。因此，适合构建小型测量系统。



产品特点：

● 通过休眠间隔功能自动测量；

● 直流电源驱动；

● 体积小，重量轻，可安装在DIN导轨上；

● 可以轻松扩展测量点数；

● 测量数据存储在SD卡中；

● 通过触点输出报警；

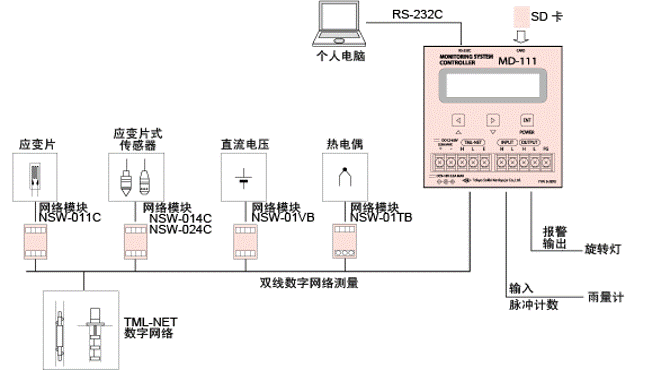

系统框图



技术规格：

型号

MD-111

大连接数

低功耗模块

100个模块

常规模块

20个模块

大

低功耗模块

1km或更短

延伸距离

常规模块

1km或更短（10个模块或更少）

连接电缆

专用双芯屏蔽电缆2-1.25L1

测量点数

100点

功能

间隔测量，监测

测量模式

简单测量模式

TML-NET设置

网络模块通道数设置

功能

（仅连接一个模块时可用）

间隔计时器

1、2、5、10、15、20、30分钟，1、2、3、4、6、12、24小时

（可以指定测量开始时间）

存储卡

SD存储卡（TML指定）

触点输入

单点：非电压触点，开路集电信号

触点输出

单点：相对值，上/下限值

外形尺寸

95（W）x30（H）x100（D）mm

重量

约500g

电源

DC4.2~6.8V

DC9~18V

TML-NET应变模块

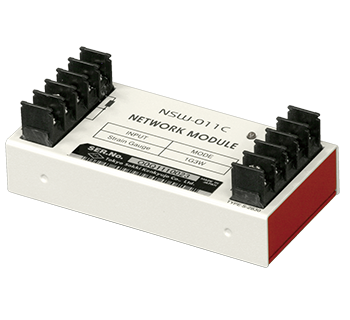

应变1/4桥模块NSW-011C

用于1/4桥3线连接的低功耗模块。与常规模块相比，提高的延长距离和连接数量。



技术规格：

型号

NSW-011C

测量点数

1点

测量时间

200ms/点（包括传输时间）

可编程项目

通道数（000~999）

测量模式

应变1/4桥3线法

适用的应变片电阻

120Ω或350Ω（订购时指定）

测量范围

±30000×10^-6应变

外形尺寸

50（W）×20（H）×100（D）mm

重量

约250g

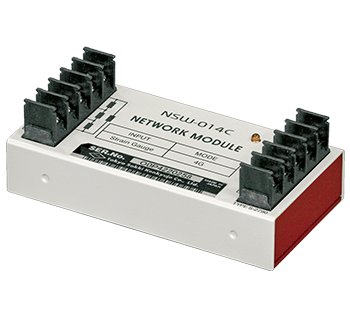

应变全桥模块NSW-014C

用于全桥连接的低功耗模块，包括应变片式传感器。与常规模块相比，提高的延长距离和连接数量。



产品参数

型号

NSW-014C

测量点数

1点

测量时间

200ms/点（包括传输时间）

可编程项目

通道数（000~999）

测量模式

应变全桥

适用的应变片电阻

120 ~ 1000Ω

测量范围

±30000×10^-6应变

外形尺寸

50（W）×20（H）×100（D）mm

重量

约250g

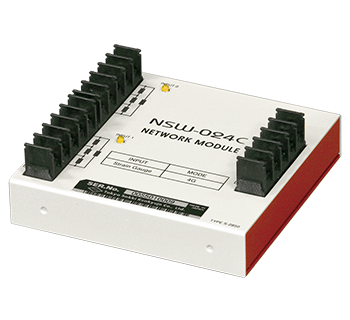

应变全桥双通道模块NSW-024C

用于全桥连接的低功耗模块，包括应变片式传感器。双输入通道集成在一个单元中。与常规模块相比，提高了延长距离和连接数量。



产品参数

型号

NSW-024C

测量点数

2点

测量时间

200ms/点（包括传输时间）

可编程项目

输入0的通道数： 000~998

输入1的通道数： INPUT 0+1

测量模式

应变全桥

适用的应变片电阻

120 ~ 1000Ω

测量范围

±30000×10^-6应变

外形尺寸

95（W）×20（H）×100（D）mm

重量

约500g

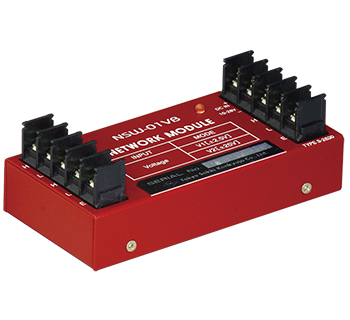

TML-NET电压模块NSW-01VB

用于直流电压测量的常规模块。



产品参数

型号

NSW-01VB

测量点数

1点

测量时间

200ms/点（包括传输时间）

可编程项目

通道数（000-999）

测量模式

直流电压

测量范围

V1：±2.5V

V2：±25V

外形尺寸

50（W）×20（H）×100（D）mm

重量

约250g

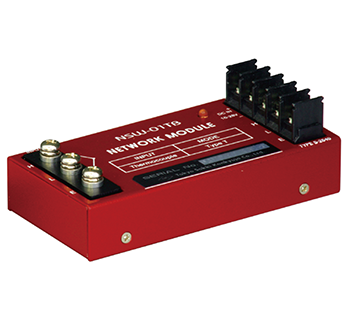

TML-NET热电偶模块NSW-01TB

针对使用T型热电偶进行温度测量的常规模块。



产品参数

型号

NSW-01TB

测量点数

1点

测量时间

200ms/点（包括传输时间）

可编程项目

通道数（000-999）

适用热电偶

T [JIS C1602 (1995)]

线性化

数字处理

外形尺寸

50（W）×20（H）×100（D）mm

重量

约250g

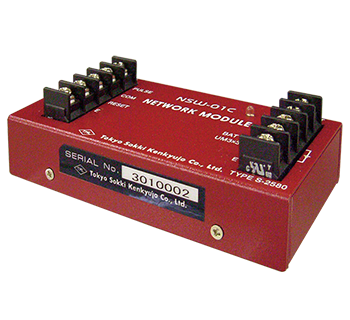

TML-NET计数器模块NSW-01C

用于非电压触点或开路集电输入的脉冲计数的常规模块。用于测量雨量计、流量计、交通频率和机器操作等。



产品参数

型号

NSW-01C

测量点数

1点

测量时间

200ms/点（包括传输时间）

可编程项目

通道数（000-999）

输入信号

触点/开路集电方波信号

响应脉冲宽度

0.01秒或更长

测量范围

32000计数

测量数据

累积计数

复位

开启/全计数/外部复位时

备用

外部电池（选配电池盒BA-500A）

外形尺寸

52（W）×20（H）×102（D）mm

重量

约250g



TML-NET兼容传感器

带有内置网络模块的应变片式传感器。将其连接到网络驱动设备NDR-100，NDR-100连接到数据记录仪进行数据传输。由于采用数字形式进行数据传输，因此需使用专用的双芯电缆连接传感器和NDR-100。还可使用双芯电缆级联其他的TML-NET兼容传感器。



产品特点：

●  TML-NET内置数字转换模块；

●  不受降低绝缘电阻影响，无灵敏度下降；

●  接线方便；

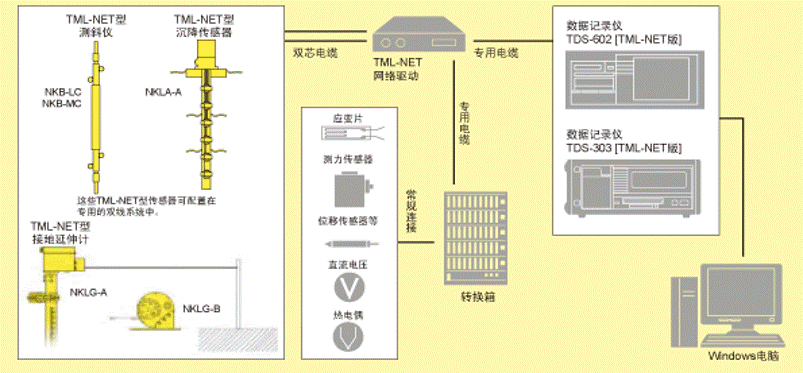

系统框图：

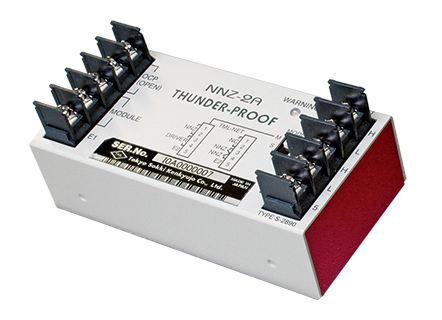

TML-NET用防雷器 NNZ-2A

NNZ-2A用于保护TML-NET网络测量系统免受感应雷击。当测量仪器或网络模块的电缆遭到感应雷击时，雷电浪涌可能导致网络驱动设备和/或网络模块发生故障。NNZ-2A连接到网络连接电缆，当发生感应雷击时，可将浪涌电流引向地面。此外，在测量待命期间，它会自动关断网络线路，以保护网络驱动设备和网络模块免遭雷击。



产品特点：

● 在测量待命期间自动关断网络线路以避免感应电流；

● 通过网线供电；

● 监视网线的电压和网络模块的电流，出现异常情况时立即关断；



系统框图



技术规格：

型号

NNZ-2A

浪涌耐受力

100A（8/20μs脉冲）

一个系统可用设备数

NNZ-2A：多10台

低功耗网络模块：多100个

额定电源电压

DC18~24V

显示功能

网线中的电压下降

网络模块的过电流（过电流时关断网络模块）

环境

−20~+60°C 85%RH或更低（无结露）

外形尺寸

50（W）×28（H）×100（D）mm（不包括突出部件）

重量

约120g

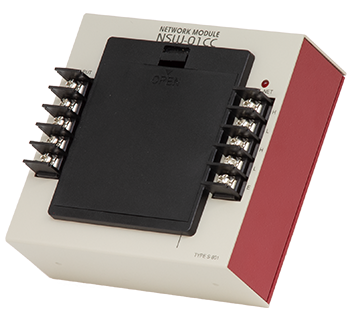

TML-NET计数器模块NSW-01CC





用于非电压触点或开路集电输入的脉冲计数的常规模块。用于测量降水仪等。



产品参数

型号

NSW-01C

测量点数

1点

测量时间

200ms/点（包括传输时间）

可编程项目

通道数（000-999）

输入信号

触点/开路集电方波信号

响应脉冲宽度

0.01秒或更长

测量范围

0~31999 计数

测量数据

累积计数

复位

开启/全计数/外部复位时

备用

碱性AA干电池3节（约3个月）

外形尺寸

95（W）×35（H）×100（D）mm

重量

约250g （不包含碱性干电池3节70g的重量）

注:计数器模块NSW-01CC不是低耗型，但连接100台时可以连接4台NSW-01CC，总长2000米。

*根据情况，可连接4台或更多。
