名称：新一代紧凑型数据采集仪。

型号：TS-560。

产地：日本。

用途：与高速扩展箱IHW-50G或扩展箱ISW-50G组合使用，可以轻松进行多点测量。可根据测量条件任意组合输入，支持应变片、应变式传感器、直流电压、热电偶和Pt-RTD。

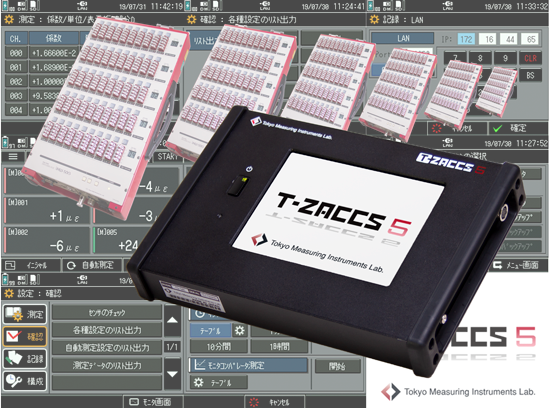

产品图片：

产品简介：

T-ZACCS5系列TS-560是新一代紧凑型数据记录仪，与高速扩展箱IHW-50G或扩展箱ISW-50G组合使用，可以轻松进行多点测量。大测量点数为1000，可根据测量条件任意组合输入，支持应变片、应变式传感器、直流电压、热电偶和Pt-RTD。TS-560体积小，重量轻，适用于多种测量场景。彩色液晶触摸屏提供舒适直观的操作和清晰的监控显示。除了实时监控之外，还可以在测量后快速确认/验证测量数据。

产品特点：

    ● 强大的内部数据存储保证数据的可靠存储；

    ● ±1秒/天的时钟精度实现稳定的间隔测量；

    ● 通过传感器ID一次设定系数、单位、小数字数、传感器类型；

    ● 配备「快速间隔」功能，无需设置即可开始间隔测量；

    ● 配备远程数据记录功能，可从互联网浏览器进行远程操作；

    ● 多1000通道测量（组合外部扩展箱）；

    ● 支持应变完全补偿法；

    ● 多种检查功能（可设置定时器自动检查）；

    ● 配备带触摸屏的彩色液晶显示器；

    ● 具有间隔定时器和监视比较器的自动测量功能；

    ● 支持SD卡和USB存储记录；

    ● 标配LAN，USB，RS-232C接口；

    ● 即使外部电源中断，也可由内置电池供电。

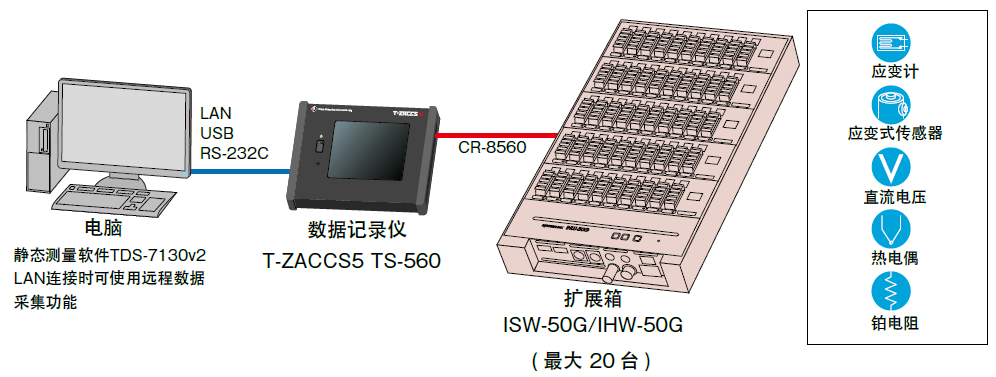

系统组成：

技术规格：

型号

TS-560

测量点数

大1000通道

测量速度

IHW-50G

1 s/1000通道

ISW-50G

3 s/1000通道

测量模式

初始, 直接, 测量（直接测量仅用于温度测量）

简单测量

系数

1

单位

取决于于传感器模式

小数点

取决于于传感器模式

补偿模式

Comet NON/Comet A/Comet B

传感器模式

应变

四分之一桥3线 120/240/350 Ω

半桥，半桥公共补偿

全桥，全桥高分辨率模式

全桥恒流350 Ω

全桥恒流350 Ω高分辨率模式

全桥0-2V模式

内置测温应变计120/240/350 Ω

1计4线 120/240/350 Ω

温度

热电偶 T/K/J/B/S/R/E/N

Pt-RTD  Pt100 3W

电压

640 mV， 64 V

记录

内存， SD卡， USB存储

接口

LAN， USB，RS-232C

尺寸

200（W）× 30（H）× 150（D）mm

重量

约1 kg

电源

AC适配器（CR-1867）

AC 100~240 V 50/60 Hz 152 VA max

内置电池

内置电池

锂离子电池

连续使用时间

约1小时（温度：23°C±5°C，连接IHW-50G时）
